Volkswagen Touareg GP (2002-2010) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Touareg GP (2002–2010), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Touareg GP – schema siguranțelor
Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Volkswagen Touareg GP este siguranța 1, 3 și 5 (priză față 12 V) în bloc siguranțe pe bord.
Siguranța nr. 1 este: brichetă + priză 12v în tunelul central pentru pasagerii de pe scaun spate;
Siguranța nr. 3 este: priză 12V în portbagaj;
Siguranța nr. 5 este: priză partea șoferului 12v (lângă mânerul ASB) și priză 12v în portbagaj.
Dispunere

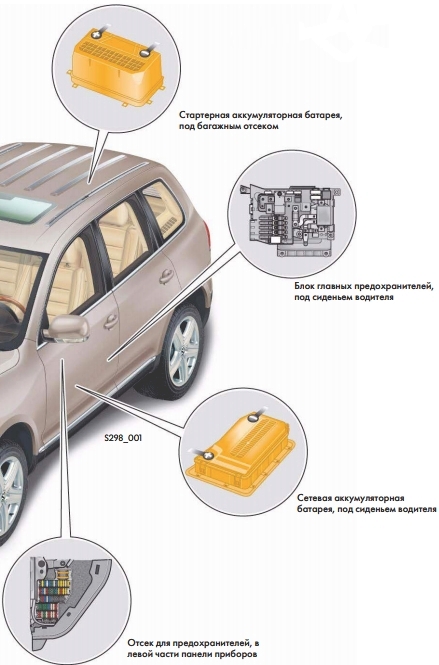

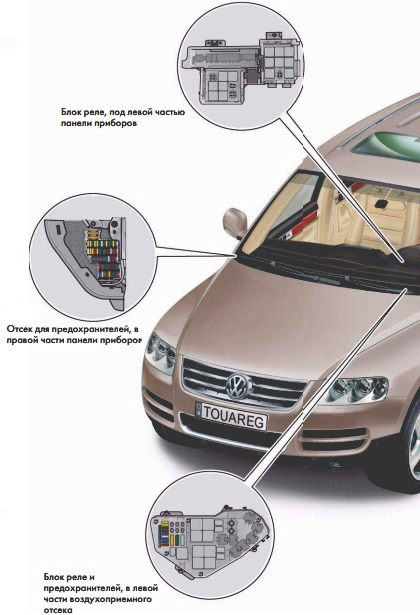

În aceste desene sunt arătate locațiile principalelor cutii de siguranțe și relee.

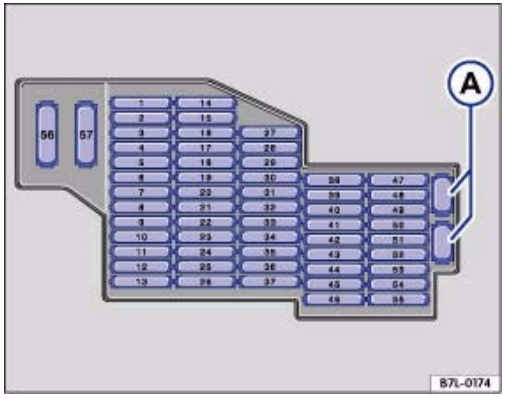

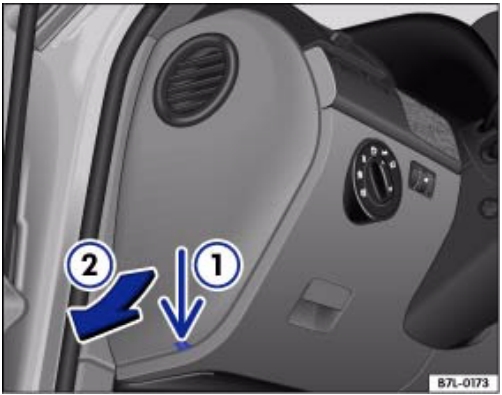

Cutie în partea stângă a bordului
Descriere
A – siguranțe de rezervă
| 1 | Brichetă 20A |
| 2 | 5A Încălzire staționară (ceas, senzor, pompă); 15A Releu pompa de circulație. |
| 3 | 20A Prize suplimentare (12V) |
| 4 | 20A Încălzire staționară – încălzitor |
| 5 | Releu priză 20A |
| 6 | 15А KESSY |
| 7 | Diagnosticare 5A; Sistem multiplex; Senzor de ploaie și lumină. |
| 8 | Ștergător parbriz 30A |
| 9 | 15A Pompă spălare parbriz |
| 10 | 25A Ridicător geam – stânga spate |
| 11 | 15A Închidere centralizată – stânga |
| 12 | 20A Iluminare interioară |
| 13 | – |
| 14 | 25A Ridicător geam – stânga față |
| 15 | 20A Lumină spate stânga |
| 16 | 20A Claxon |
| 17 | 10A Semnalizare; Lumini de poziție – stânga. |
| 18 | Releu 20A SRA |
| 19 | 15A Proiectoare de ceață |
| 20 | Scaun electric 30A |
| 21 | 15A Proiector suplimentar de viraj |
| 22 | 30A Închidere laterală, actuator portbagaj 2 |
| 23 | 10A Bloc transversal spate |
| 24 | 5A Sistem monitorizare presiune pneuri |
| 25 | 15A Reglaj coloana volan – electric |
| 26 | 10A Modul control airbag; Dezactivare airbag față partea pasagerului; Comutator pedala ambreiaj. |
| 27 | 5A Comutator pentru dezactivarea sistemului de monitorizare internă, iluminare internă; |
| 28-32 | Rezervă |
| 33 | 15A Încălzire volan; Unitate de control a coloanei de direcție. |
| 34 | 5A Senzor încălzire scaun; Monitorizare siguranță internă. |
| 35 | 15A Faruri de întâlnire, faruri de drum; 30A Unitate de control a alimentării la bord. |
| 36 | 10A Alimentat de bateria la bord |
| 37 | – |
| 38 | 10A Semnale de frânare |
| 39 | 5A Releu sistem aprindere, climatizare, încălzire scaune, bord |
| 40 | 5A Bord |
| 41 | 15А KESSY |
| 42 | Trapă 30A |
| 43 | Subwoofer 30A |
| 44 | 30A scaun electric |
| 45 | 30A scaun electric |
| 46 | – |
| 47 | 10A Unitate de control blocare diferențial între axe |
| 48 | 5A Ceas încălzire staționară, unitate de control asistent schimbare bandă |
| 49 | 5A Servotronic |
| 50 | 10A Senzor nivel și temperatură ulei, tub încălzitor suflare (VR6) |
| 51 | Senzor calitate aer 5A; Sistem monitorizare presiune pneuri; Diagnosticare. |
| 52 | 30A Ștergător spate |
| 53 | 5A Supraveghere siguranță spațiu interior compartiment pasageri; Unitate comutare iluminare exterioară; Oglinzi încălzite. |
| 54 | 10A Control unghi faruri |
| 55 | Releu ventilator ventilație 15A (viteză 2) |
| 56 | 40A Climatizare |
| 57 | Motor reglare ventilator 40A Bitron |

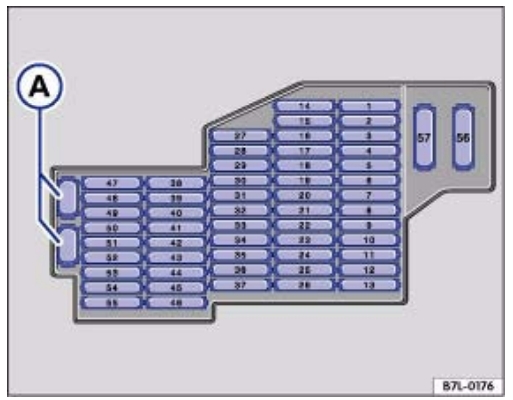

În dreapta bordului
Situat la extremitatea dreaptă a bordului.
Descriere
| 1 | 15A Unitate control recunoaștere remorcă |
| 2 | 5A Parktronic; Busolă. |
| 3 | 15A Unitate control remorcă |
| 4 | Telefon 5A |
| 5 | 15A Unitate control recunoaștere remorcă |
| 6 | 30A Sistem antiblocare roți (ABS), ESP |
| 7 | 5A Unitate control bloc siguranțe |
| 8 | 20A Faruri suplimentare |
| 9 | Schimbător carcase CD 5A |
| 10 | Tuner TV 5A |
| 11 | Radio 10A |
| 12 | 30A Amplificator audio, comutator antenă |
| 13 | – |
| 14 | 20A Lumină spate dreapta; Acționator hayon 15A. |
| 15 | Ridicător geam 25A – spate dreapta |
| 16 | Iluminare portbagaj 10A |
| 17 | 15A Faruri de întâlnire, faruri de drum |
| 18 | 30A Releu dezumidificator lunetă spate |
| 19 | Motor înclinare cârlig remorcă 25/30A |
| 20 | 30A Reglaj electric scaun 20A; Invertor cu priză, 12V-230V. |
| 21 | 10A Sistem alarmă securitate; Deblocare roată rezervă. |
| 22 | 25/30A Scaun față drept reglabil electric; Scaune față încălzite. |
| 23 | 10A Climatizare |
| 24 | Reglaj scaun electric 25/30A |
| 25 | 5A Consolă spate climatizare |
| 26 | – |
| 27 | 15A Sistem monitorizare presiune pneuri; Unitate control înălțime rulare. |
| 28 | 10A Menținere automată distanță |
| 29 | 10A Cutie automată (transmisie automată) |
| 30 | Troliu 20A, releu cel mai apropiat |
| 31 | 25A Modul control spate; 15A Modul control spate al hayonului. |
| 32 | 10A Închidere centralizată – dreapta |
| 33 | 10A Modul control spate al sistemului de alarmă; 15A Echipament individual. |
| 34 | Ridicător geam 25A – dreapta față |
| 35 | 10A Semnalizator, lumini de poziție, dreapta; 30A Panou control pentru reglarea scaunului față al pasagerului. |
| 36 | Modul plafon 5A, telefon |
| 37 | – |
| 38 | EPS, Sistem antiblocare roți (ABS) |
| 39 | 10A Climatizare; 5A Releu încălzitor parbriz față. |
| 40 | 10A Bloc longitudinal |
| 41 | 10A Modul control remorcă |
| 42 | 5A Radio, control deschidere uși garaj |
| 43 | 5A Comutator lumină marșarier |
| 44 | Duze încălzite; Regulator încălzire scaun. |
| 45 | Gol |
| 46 | Gol |
| 47 | 10A Control automat distanță; Senzor radar; Modul far dreapta. |
| 48 | Modul control suspensie pneumatică 10A |
| 49 | Oglinzi 5A, telefon |
| 50 | 5A Parktronic; Dezactivează ASR și ESP. |
| 51 | Transmisie 20A |
| 52 | Selector 5A |
| 53 | 30A Releu încălzitor parbriz față |
| 54 | 30A Frâne electrice remorcă; Releu încălzitor parbriz față. |
| 55 | 20A Coloana volan electrică |
| 56 | 40A Sistem antiblocare roți (ABS), ESP |
| 57 | 40A Bloc longitudinal |
Cutia de montaj sub capotă
Releele și cutia de siguranțe se află în camera de admisie a aerului în compartiment motor.
Descriere
| 1 | 60A Modul control ventilator radiator, ventilator radiator |
| 2 | 30A Modul control ventilator radiator, ventilator radiator |
| 3 | 40A Electrovalvă aer secundar |
| 4 | 40A Electrovalvă aer secundar |
| 5 | 30A Bobine de aprindere, siguranțe în releu și în cutia de siguranțe |
| 6 | 30A Bobine de aprindere |
| 7 | 10A Injector cilindru; Releu pompă răcire combustibil; 20A Bobine de aprindere. |
| 8 | 10A Injector cilindru; 20A Bobine de aprindere. |
| 9 | 30A Modul control Motronic; Modul control motor; Modul control injecție motorină. |
| 10 | 10A Senzor presiune înaltă; Debitmetru aer; Modul control climatizare; Releu conexiune alternator; Releu pompă răcire auxiliară; Releu asistență frâne (3,2 l); Pompă diagnostic sistem alimentare; Modul control turbocompresor. |
| 11 | Senzor nivel și temperatură ulei 15A; Modul control Climatronic; Electrovalvă amortizor; Modul control turbocompresor; 10A Modul control climatizare. |
| 12 | 5A Releu pompă aer secundar; Releu pompă electrică combustibil; 10A Electrovalvă absorbitor 1, regulator; Modul control bujii incandescente; 20A Termostat lichid răcire controlat electronic de motor; Senzor presiune înaltă; Releu circuit lichid răcire după oprirea motorului; Modul control climatizare; Supapă reglare arbore cu came supape admisie; Motor variație geometrie colector admisie. |
| 13 | 15A Regulator presiune combustibil; Pompă combustibil. |
| 14 | 15A Regulator presiune combustibil; Pompă combustibil 10A Supapă dozatoare combustibil; |
| 15 | Releu pompă combustibil 15A; Modul control Motronic; Modul control motor. |
| 16 | 10A Releu paralel baterie; 30A Pompă frâne. |
| 17 | Senzor de oxigen 15A; Senzor de oxigen 30A. |
| 18 | 7,5/15A Senzor de oxigen după catalizator |
Releu
| A1 | Unitate de control a bujiilor incandescente (475) |
| A2 | Releu de alimentare a terminalului 30 (109) / (219) |
| A4 | Releu al pompei de combustibil (53) |
| A6 | Releu al pompei de răcire a combustibilului (404) |
| A5 | Releu suplimentar al pompei lichidului de răcire (404) |
| A3 | Unitate de control a bujiilor incandescente (475) |
| B6 | Releu suplimentar al pompei de combustibil (449) |
| B7 | Neutilizat |
| B4 | Releu de încălzire cu putere redusă (100) Releu de alimentare 1 (100) |
| B3 | Releu de încălzire cu putere mare (100) |
| B1 | Releu de alimentare a terminalului 30 (219) |
| B2 | Releu al pompei de combustibil (53) |
| C20 | Releu de alimentare a terminalului 50 (433) |
| C19 | Releu al pompei de supraalimentare a combustibilului (404) |

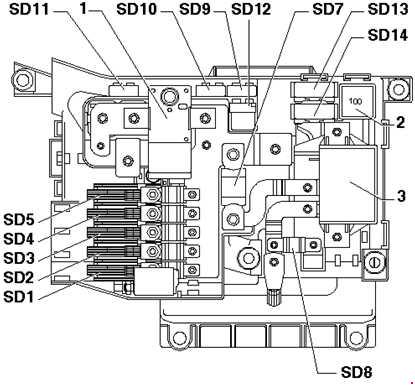

Cutia de siguranțe sub scaunul partea șoferului
Se află pe capacul bateriei sau în apropierea acesteia.
Descriere
- Comutator principal al bateriei
- Terminalul releului de alimentare 15 (100) / (433)
- Al doilea releu de încărcare a bateriei
| SD1 | 150A Cutia de siguranțe stânga |
| SD2 | 150A Cutia de siguranțe dreapta |
| SD3 | 60A Cutia de siguranțe dreapta |
| SD4 | 60A Bloc distribuție, cutia de siguranțe stânga |
| SD5 | 60A Terminal 15 releu |
| SD7 | 250A Conexiune paralelă a bateriei |
| SD8 | Priză 150A |
| SD9 | 5A Modul control alimentare bord |
| SD10 | 10A Modul control alimentare bord |
| SD11 | 5A Diagnosticare cablu demaror |
| SD12 | Neutilizat |
| SD13 | 40A Motor electric compresor sistem reglare înălțime condus |
| SD14 | Neutilizat |

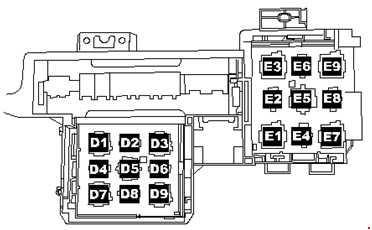

Bloc relee sub bord
Se află sub panoul față stânga.
Descriere
| D1 | Unitate de control servotronic (476) |
| D2 | Releu cel mai apropiat (404) |
| D3 | Releu compresor control înălțime condus (373) |
| D4 | Releu priză (404) |
| D5 | Releu climatizare (100) |
| D6 | Releu ventilator aer proaspăt, viteză 2 (404) doar cu climatizare manuală |
| D7 | Releu încălzire lunetă spate (53) |
| D8 | Releu pompă circulație (404) VR6 doar cu încălzitor auxiliar |
| D9 | Releu conectare alternator (53) |
| E1 | Releu izolare panouri solare (79) |
| E2 | Releu deblocare roată rezervă (404) |
| E3 | Releu încălzire geam față stânga (53) |
| E 4 | Releu pompă circulație (404) |
| E5 | Terminal releu alimentare 2 (432) doar V10 TDI |
| E6 | Neutilizat |
| E7 | Releu spălător faruri (53) |
| E8 | Releu baterie căldură reziduală (404) |
| E9 | Releu încălzire geam față, dreapta (53) |
