Volkswagen Touareg (2005-2010) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Touareg (2005–2010), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Touareg (2005-2010) – schema siguranței
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010.
Siguranța brichetei (priză de alimentare) în Volkswagen Touareg este siguranța 1 în blocul siguranțe din compartiment motor.
Alocarea siguranțelor în blocul siguranțe, bord dreapta
| Nr |
Amperi [A] |
Descriere |
| 1 | 15 20 2 + 8) |
U1 – Brichetă U9 – Brichetă spate |
| 2 | 5 8,1 + 7) 15 2 + 7) |
J160 – Releu pompa de circulație 2) J708 – Releu căldură reziduală 2) R149 – Receptor telecomandă pentru încălzitor lichid răcire 2) U18 – priză 12 V 2 1) U20 – priză 12 V 4 1) |
| 3 | 15 20 2) |
U5 – priză 12 V U19 – priză 12 V 3 |
| 4 | 20 | J162 – Modul control încălzitor |
| 5 | 20 | U18 – priză 12 V 2 2) U19 – priză 12 V 4 2) J807 – Releu pentru prize alimentare 1) |
| 6 | 15 | J518 – Modul control autorizare acces și pornire 3) J708 – Releu căldură reziduală 1) |
| 7 | 5 | T16b – Conector diagnostic J515 – Modul control selecție antena G397 – Senzor detectare ploaie și lumină |
| 8 | 25 30 7) |
V – Motor ștergător față |
| 9 | 15 | J519 – Modul control alimentare bord (pompă ștergător față) |
| 10 | 25 30 7) |
J388 – Controler ușă spate stânga (regulator geam) |
| 11 | 15 | J386 – Controler ușă partea șoferului (închidere centralizată) J388 – Controler ușă spate stânga (închidere centralizată) |
| 12 | 10 | J519 – Modul control alimentare bord (iluminare interioară) |
| 13 | – | Nealocat |
| 14 | 25 30 7) |
J386 – Controler ușă partea șoferului (regulator geam) |
| 15 | 15 | J393 – Modul central control sistem confort (set lumini spate dreapta) |
| 16 | 20 | J519 – Modul control alimentare bord (claxon) |
| 17 | 30 | J519 – Modul control alimentare bord (lumină stânga) |
| 18 | 20 25 7) |
J39 – Releu sistem pulverizare faruri |
| 19 | – | Nealocat |
| 20 | 30 | J519 – Modul control alimentare bord (baterie 1) |
| 21 | – | Nealocat |
| 22 | 30 | J647 – Controler bloc diferențial J605 – Controler hayon spate |
| 23 | 10 | J647 – Modul control bloc diferențial |
| 24 | 5 | J502 – Modul control monitorizare presiune pneuri |
| 25 | 15 | J352 – Coloana volan și modul control reglaj înălțime centură |
| 26 | 10 | F36 – Comutator pedală ambreiaj J… – Controlere motor J234 – Controler sistem airbag J285 – Controler în bord J519 – Controler alimentare bord K145 – Lumină avertizare dezactivare airbag pasager față N378 – Magnet retragere centură șofer N379 – Magnet față tambur inerție scaun pasager |
| 27 | 5 | E183 – Comutator monitorizare interior W11 – Lumină citire spate stânga W12 – Lumină citire spate dreapta W14 – Oglindă retrovizoare iluminată față partea pasagerului W20 – Oglindă retrovizoare iluminată partea șoferului W51 – Iluminare hayon spate |
| 28 | – | Nealocat |
| 29 | – | Neatribuit |
| 30 | – | Neatribuit |
| 31 | – | Neatribuit |
| 32 | – | Neatribuit |
| 33 | 15 | J527 – Unitate control electronică coloana volanului |
| 34 | 5 | G273 – senzor monitorizare internă G384 – senzor înclinare vehicul J285 – unitate control în panoul bord 2) |
| 35 | 30 | J519 – unitate control alimentare la bord |
| 36 | 30 | E470 – Unitate control reglaj scaun partea șoferului |
| 37 | – | Neatribuit |
| 38 | – | Neatribuit |
| 39 | 5A | J9 – Releu lunetă încălzită J32 – Releu climatizare J329 – Releu tensiune alimentare terminal 15 J755 – Releu mod transport J807 – Releu prize alimentare 1) |
| 40 | 5 | J285 – Unitate control în panoul bord |
| 41 | 15 | J518 – Unitate control acces și aprindere |
| 42 | 30 | J245 – Unitate control reglaj trapă glisantă |
| 43 | – | Neatribuit |
| 44 | 30 | E470 – Unitate control reglaj scaun partea șoferului J136 – Unitate control reglaj scaun și coloană volan cu memorie J810 – Unitate control reglaj scaun partea șoferului |
| 45 | 25 | J786 – Unitate control încălzire scaune spate |
| 46 | – | Neatribuit |
| 47 | 10 | J647 – Unitate control blocare diferențial |
| 48 | 5 | J769 – Unitate control schimbare bandă J770 – Unitate control schimbare bandă 2 |
| 49 | 5 | J236 – Unitate control Servotronic |
| 50 | 10 | G266 – senzor nivel și temperatură ulei N79 – element încălzire ventilator aerisire carter 4) |
| 51 | 5 | T16b – Conector diagnostic F321 – Comutator contact frână de parcare G238 – Senzor calitate aer G550 – Senzor control automat distanță J755 – Releu mod transport |
| 52 | 30 15 7) |
V12 – Motor ștergător spate |
| 53 | 5 | E1 – Comutator lumini J527 – Unitate control electronică coloana volanului J393 – Unitate centrală control sistem confort |
| 54 | 10 | E102 – Regulator reglaj intensitate lumini 5) J667 – Modul control putere pentru Far stânga 6) V48 – Motor control intensitate Far stânga 5) V49 – Motor control intensitate Far dreapta 5) |
| 55 | 15 | J486 – Releu ventilator aer proaspăt pentru a 2-a viteză |
| 56 | 40 | J32 – Releu sistem climatizare J309 – Releu izolare panouri solare J486 – Releu ventilator aer proaspăt, a 2-a viteză SB55 – Siguranță 55 pe suport cutia de siguranțe B V305 – Motor reglaj față ventilator Bitron |
| 57 | 40 | V306 – Motor reglaj spate ventilator Bitron 8) J403 – Releu adaptiv compresor 7) |
| 1) Doar o baterie la bord 2) Doar baterie auxiliară și două baterii la bord 3) Doar V10 TDI 4) Doar modele cu cod motor BHK, BHL 5) Doar modele cu faruri halogen 6) Doar modele cu lumini de semnalizare 7) Din noiembrie 2007 8) Până în noiembrie 2007 |
||

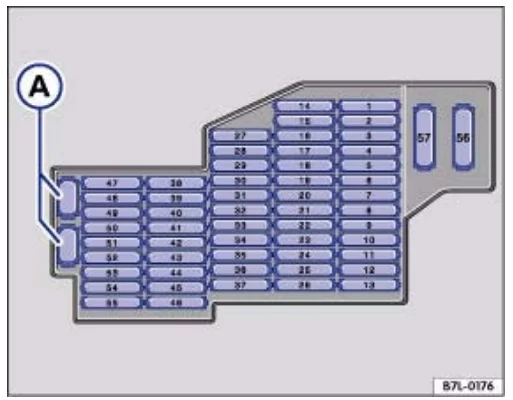

Atribuirea siguranțelor în cutia de siguranțe, bord stânga
| Nr |
Amperi [A] |
Descriere |
| 1 | 15 20 2) |
J345 – Unitate control detectoare remorcă |
| 2 | 5 | J446 – Unitate control asistență parcare |
| 3 | 15 | J345 – Unitate control detectoare remorcă |
| 4 | 5 | J412 – Unitate control electronică telefon mobil |
| 5 | 15 25 2) |
J345 – Unitate control detectoare remorcă |
| 6 | 30 | J104 – Unitate control Sistem antiblocare roți (ABS) |
| 7 | 5 | J646 – Unitate control compartiment motor |
| 8 | 30 | J519 – Unitate control alimentare bord (lumină dreapta) |
| 9 | 10 | Personalizare R190 – Sintetizator radio digital satelitar 1) |
| 10 | 5 | J772 – Unitate control sistem cameră marșarier R78 – Sintetizator TV |
| 11 | 20 | J503 – Unitate control cu display pentru sistem radio și navigație R – Radio R – Pregătire pentru radio și sistem navigație cu TV (modele pentru Japonia) |
| 12 | 30 | R12 – Amplificator |
| 13 | – | Nealocat |
| 14 | 15 | J393 – Unitate centrală control sistem confort |
| 15 | 25 30 3) |
J389 – Controler ușă spate dreapta (regulator geam) |
| 16 | 10 5 3) |
W3 – Iluminare compartiment portbagaj |
| 17 | – | Nealocat |
| 18 | 30 | J9 – Releu lunetă încălzită |
| 19 | – | Nealocat |
| 20 | 30 | U13 – invertor AC / DC cu priză 12 V – 230 V U27 – invertor AC / DC cu priză 12 V – 115 V 1) |
| 21 | 10 | F266 – Comutator contact capotă |
| 22 | 25 | J774 – Unitate control încălzire scaune față |
| 23 | 10 | J255 – Unitate control Climatronic |
| 24 | 30 | E471 – Unitate control reglaj scaun față partea pasagerului J521 – Reglaj scaun față partea pasagerului cu unitate control memorie |
| 25 | 5 | E265 – Unitate control spate și display Climatronic J301 – Unitate control sistem climatizare |
| 26 | – | Nealocat |
| 27 | 15 | J197 – Unitate control adaptivă suspensie |
| 28 | – | Nealocat |
| 29 | 10 5 3) |
J217 – Unitate control automată cutie automată |
| 30 | 20 | J714 – Releu sistem blocare alimentare |
| 31 | 15 | J393 – Unitate centrală control sistem confort |
| 32 | 10 | J387 – Controler ușă față partea pasagerului (închidere centralizată) J389 – Controler ușă spate dreapta (închidere centralizată) |
| 33 | 15 | Personalizare |
| 34 | 25 30 3) |
J387 – Controler ușă față partea pasagerului (regulator geam) |
| 35 | 30 | E471 – Unitate control reglaj scaun față partea pasagerului |
| 36 | 5 | J603 – Unitate control recunoaștere poziție vehicul J702 – Display trapă |
| 37 | – | Nealocat |
| 38 | 10 | J104 – Unitate control Sistem antiblocare roți (ABS) |
| 39 | 5 | J410 – Releu lunetă încălzită stânga J411 – Releu lunetă încălzită dreapta J745 – Unitate control iluminare curbe și rază faruri Personalizare |
| 40 | 10 | J646 – Unitate control compartiment motor |
| 41 | 10 | J345 – Unitate control detector remorcă |
| 42 | 5 | E284 – Unitate control funcționare ușă garaj J530 – Unitate control funcționare ușă garaj |
| 43 | 5 | F41 – Comutator marșarier |
| 44 | 5 | E94 – Reglaj încălzit scaun partea șoferului E95 – Reglaj încălzit scaun față partea pasagerului E128 – Reglaj încălzit scaun spate stânga cu reglaj E129 – Reglaj încălzit scaun spate dreapta cu reglaj E281 – Unitate control reglaj înălțime suspensie pneumatică Z20 – Element încălzire jet ștergător parbriz stânga Z21 – Element încălzire jet ștergător parbriz dreapta |
| 45 | – | Nealocat |
| 46 | – | Nealocat |
| 47 | 10 | J668 – Modul control putere pentru far dreapta |
| 48 | 10 | J197 – Unitate control adaptivă suspensie pneumatică |
| 49 | 5 | Y7 – Oglindă retrovizoare interioară automată anti-orbire |
| 50 | 5 | E256 – buton TCS și ESP |
| 51 | 15 | J217 – Unitate control automată cutie automată |
| 52 | 5 | F125 – Comutator multifuncțional F189 – Comutator Tiptronic N380 – Blocare levier cutie pentru releu poziție P |
| 53 | 30 | J411 – Releu lunetă încălzită pentru partea dreaptă |
| 54 | 30 | J410 – Releu lunetă încălzită pentru partea stângă |
| 55 | – | Nealocat |
| 56 | 40 | J104 – Unitate control Sistem antiblocare roți (ABS) |
| 57 | 40 | J646 – Unitate control compartiment motor |
| 1) Doar piețe americane 2) Din mai 2008 3) Din noiembrie 2007 |
||

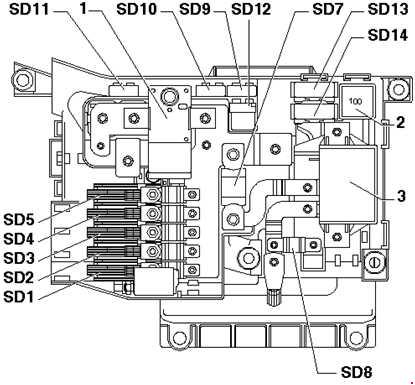

Atribuirea siguranțelor și releelor în cutia de siguranțe preliminară, sub scaunul șoferului
| Nr |
Amperi [A] |
Descriere |
| SD1 | 150 | Suport siguranță stânga |
| SD2 | 150 | Suport siguranță dreapta |
| SD3 | 60 | Suport siguranță dreapta |
| SD4 | 60 40 3) |
J701 – Releu tensiune alimentare 2 1) V306 – Motor pentru reglaj spate ventilator Bitron 3) |
| SD5 | 60 40 3) |
J329 – Terminal 15 releu tensiune alimentare |
| SD6 | – | Nealocat |
| SD7 | 250 | J713 – Releu încărcător pentru a doua baterie |
| SD8 | 150 1) 60 2) |
Suport siguranțe stânga J701 – Releu tensiune alimentare 1 1) |
| SD9 | 5 | J519 – unitate control alimentare bord |
| SD10 | 10 5 3) |
J519 – unitate control alimentare bord 1) |
| SD11 | 5 | J519 – unitate control alimentare bord 1) |
| SD12 | – | Nealocat |
| SD13 | 40 | J403 – Releu adaptativ compresor suspensie V306 – Motor pentru reglaj spate ventilator Bitron 1,3) |
| SD14 | – | Nealocat |
| Relee | ||
| 1 | Comutator principal / comutator baterie -E74- | |
| 2 | Releu tensiune alimentare terminal 15 -J329- (433) | |
| 3 | Al doilea releu circuit încărcare baterie -J713- | |
| 1) Doar V10 TDI 2) Doar modele cu baterie auxiliară 3) Din noiembrie 2007 |
||
Pozițiile releelor din compartimentul E-box din stânga sub bord lângă consola centrală
| Nr |
Descriere |
| D1 | Unitate de control Servotronic -J236- (476) |
| D2 | Releu sistem blocare alimentare -J714- (404) |
| D3 | Releu adaptativ compresor suspensie -J403- (373) |
| D4 | Releu prize alimentare -J807- (404) |
| D5 | Releu sistem climatizare -J32- (100) / (370) instalare opțională |
| D6 | Releu ventilator aer proaspăt, 2. viteză -J486- (404), doar sistem climatizare manuală |
| D7 | Releu lunetă încălzită -J9- (53) |
| D8 | Releu pompă circulație -J160- (404), doar VR6 cu încălzitor auxiliar |
| D9 | Releu activare alternator -J442- (53) |
| E1 | Releu izolare panouri solare -J309- (79) |
| E2 | Nealocat |
| E3 | Releu lunetă încălzită stânga -J410- (53) |
| E 4 | Nealocat |
| E5 | Releu tensiune alimentare 2 -J710- (432), doar V10 TDI |
| E6 | Nealocat |
| E7 | Releu sistem pulverizare faruri -J39- (53) |
| E8 | Releu căldură reziduală -J708- (404) |
| E9 | Releu lunetă încălzită dreapta -J411- (53) |

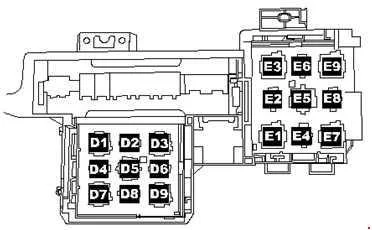

Suport releu pe compartimentul E-box din dreapta sub bord, lângă montantul drept (doar volan pe dreapta)
| Nr | Descriere |
| D1 | Unitate de control Servotronic -J236- (476) |
| D2 | Releu sistem blocare alimentare -J714- (404) |
| D3 | Releu adaptativ compresor suspensie -J403- (373) |
| D4 | Releu prize alimentare -J807- (404) |
| D5 | Releu sistem climatizare -J32- (100) / (370) instalare opțională |
| D6 | Releu ventilator aer proaspăt, 2. viteză -J486- (404), doar sistem climatizare manuală |
| D7 | Releu lunetă încălzită -J9- (53) |
| D8 | Releu pompă circulație -J160- (404), doar VR6 cu încălzitor auxiliar |
| D9 | Releu activare alternator -J442- (53) |
| E1 | Releu izolare panouri solare -J309- (79) |
| E2 | Releu căldură reziduală -J708- (404) |
| E3 | Releu lunetă încălzită stânga -J410- (53) |
| E 4 | Releu tensiune alimentare 2 -J710- (432), doar V10 TDI |
| E5 | Releu lunetă încălzită dreapta -J411- (53) |
| E6 | Releu sistem pulverizare faruri -J39- (53) |

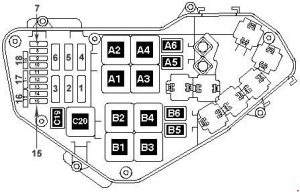

Releu compartiment motor și bloc siguranțe (motor TDI 2,5 l (R5))
| Nr |
Amperi [A] |
Descriere |
| 1 | 60 | J293 – Modul control ventilator radiator |
| 2 | 30 | J671 – Controler ventilator încălzitor 2 1) |
| 3 | – | Nealocat |
| 4 | – | Nealocat |
| 5 | – | Nealocat |
| 6 | – | Nealocat |
| 7 | – | Nealocat |
| 8 | – | Nealocat |
| 9 | 30 | J623 – Modul control motor |
| 10 | 10 | G65 – Senzor presiune înaltă J17 – Releu pompă combustibil J255 – Controler Climatronic J293 – Controler ventilator radiator J301 – Controler climatizare J445 – Releu pompă răcire combustibil J496 – Releu suplimentar pompă lichid răcire J671 – Controler ventilator radiator 2 N75 – Electrovalvă reglare presiune turbo N79 – Element încălzire ventilator ventilare carter N280 – Electrovalvă reglare compresor climatizare N345 – Electrovalvă comutare radiator recirculare gaze evacuare |
| 11 | – | Nealocat |
| 12 | 10 | J179 – Modul control automat perioadă iluminare J496 – Releu suplimentar pompă lichid răcire |
| 13 | 25 | G6 – Pompă presiune sistem alimentare G23 – Pompă combustibil J17 – Releu pompă combustibil J445 – Releu pompă răcire combustibil J715 – Releu presiune circuit rezervor V166 – Pompă răcire combustibil |
| 14 | – | Nealocat |
| 15 | – | Nealocat |
| 16 | – | Nealocat |
| 17 | 10 | G39 – Senzor oxigen Z19 – Încălzitor cu senzor oxigen |
| 18 | – | Nealocat |
| Releu |
||
| A1 | Nealocat | |
| A2 | Releu tensiune alimentare terminal 30 -J317- (109) | |
| A3 | Unitate control automată perioadă iluminare -J179- (475) | |
| A4 | Releu pompă combustibil -J17- (53) | |
| A5 | Releu suplimentar pompă lichid răcire -J496- (404) | |
| A6 | Releu pompă răcire combustibil -J445- (404) | |
| B1 | Nealocat | |
| B2 | Nealocat | |
| B3 | Nealocat | |
| B3 | Nealocat | |
| B4 | Nealocat | |
| B5 | Nealocat | |
| B6 | Nealocat | |
| C19 | Releu presiune circuit rezervor -J715- (404) (Doar încălzitor auxiliar lichid răcire) | |
| C20 | Releu tensiune alimentare terminal 50 -J682- (433) | |
| 1) Doar modele pentru zone climatice tropicale și modele cu cârlig remorcă | ||
Releu compartiment motor și bloc siguranțe (motor TDI 5,0 l (V10))
| Nr |
Amperi [A] |
Descriere |
| 1 | 60 | J293 – Modul control motor ventilator radiatoare |
| 2 | 60 1) 30 |
J671 – Modul control motor ventilator radiatoare 2 V177 – Ventilator radiatoare 2 |
| 3 | – | Nealocat |
| 4 | – | Nealocat |
| 5 | – | Nealocat |
| 6 | 60 | J701 – Releu tensiune alimentare 1 |
| 7 | 10 | J708 – Releu căldură reziduală J496 – Releu pompă lichid răcire J445 – Releu pompă răcire combustibil V166 – Pompă răcire combustibil |
| 8 | 30 | J624 – Modul control motor 2 |
| 9 | 30 | J623 – Modul control motor |
| 10 | 10 | G65 – Senzor presiune înaltă J17 – Releu pompă combustibil J293 – Controler ventilator radiatoare J671 – Controler ventilator radiatoare 2 N345 – Electrovalvă comutare radiator gaze evacuare cu recirculare N381 – Electrovalvă comutare radiator gaze evacuare cu recirculare 2 V336 – Pompă dozare injecție filtru particule pentru cilindru 1 2) V337 – Pompă dozare injecție filtru particule pentru cilindru 2 2) |
| 11 | 15 | F265 – Termostat sistem răcire controlat prin hartă J255 – Modul control Climatronic J724 – Controler turbocompresor 1 J725 – Controler turbocompresor 2 N280 – Electrovalvă reglare compresor climatizare V135 – Pompă aditiv filtru particule 2) V157 – Motor clapetă colector admisie V275 – Motor clapetă colector admisie 2 V400 – Pompă răcire combustibil cu recirculare gaze evacuare 3) |
| 12 | 5 | J179 – Modul control automat perioadă iluminare J445 – Releu pompă răcire combustibil J496 – Releu suplimentar pompă lichid răcire J703 – Modul control perioadă iluminare 2 |
| 13 | 25 3) 30 |
G6 – Pompă presiune sistem alimentare G23 – Pompă combustibil J17 – Releu pompă combustibil J715 – Releu presiune circuit rezervor 3) |
| 14 | 15 | G698 – Modul analiză pentru reductoare nivel 3) N473 – Electrovalvă distribuție reductoare 3) V437 – Pompă reductoare 3) Z103 – Încălzitor pompă reductoare 3) |
| 15 | 10 | J317 – Terminal 30 releu tensiune alimentare J623 – Modul control motor 3) |
| 16 | 30 | J891 – Modul control încălzitor reductoare |
| 17 | 20 15 1) |
J583 – Modul control senzor NOx 3) J881 – Modul control senzor NOx 2 3) G39 – Sondă lambda Z19 – Încălzitor cu sondă lambda |
| 18 | – | Nealocat |
| Releu |
||
| A1 | Nealocat | |
| A2 | Releu tensiune alimentare terminal 30 -J317- (219) | |
| A3 | Unitate control automată a perioadei de iluminare -J179- (475) / (639) / (647) instalare opțională | |
| A4 | Releu pompă combustibil -J17- (53) | |
| A5 | Releu suplimentar pompă lichid răcire -J496- (404) / (449) instalare opțională | |
| A6 | Releu pompă răcire combustibil -J445- (404) / (449) instalare opțională | |
| B1 | Nealocat | |
| B2 | Releu pompă combustibil -J17- (53) | |
| B3 | Nealocat | |
| B3 | Nealocat | |
| B4 | Nealocat | |
| B5 | Nealocat | |
| B6 | Nealocat | |
| C19 | Releu presiune în circuitul rezervorului -J715- (404) (Doar încălzitor auxiliar lichid răcire) | |
| C20 | Releu tensiune alimentare terminal 50 -J682- (433) | |
| 1) Depinde de echipare 2) Până în mai 2007 3) Doar modele cu cod motor CATA |
||
