Volkswagen Arteon (2017-2019) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Arteon (2017–2019), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Siguranțe și relee Volkswagen Arteon (2017-2019)

Volkswagen Arteon este o mașină produsă din 2017. Aparține segmentului superior al clasei medii (segmentul E). Arteon este succesorul modelului CC. Este deci produsul de top al companiei din Wolfsburg. Numele nu este întâmplător, este o combinație a cuvintelor Art și eon, adică artă și referință la Phideon (model VW disponibil pe piața chineză).

Anul producției: 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Volkswagen Arteon (2017-2019) este o siguranță de 12 în blocul siguranțe

Cutia de siguranțe habitaclu

Locația cutiei de siguranțe

Volan pe partea șoferului:

Cutia de siguranțe se află în spatele compartimentului pentru obiecte din partea stângă a bordului.

Volan pe partea pasagerului:

Cutia de siguranțe se află în spatele capacului din partea stângă a compartimentului pentru obiecte.

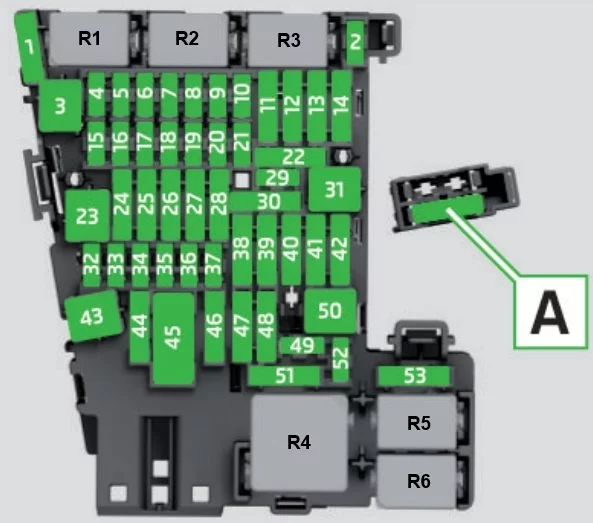

Schema cutiei de siguranțe

Cutia de siguranțe habitaclu

Atribuirea siguranțelor și releelor în habitaclu

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 30A Unitate de control a încălzitorului lichidului reductant -J891-
2 10 A Unitate de control a electronicii coloanei volanului -J527-
3 – –
4 7,5 A/

10 A.

 Claxon de alertă -H12-
5 5A /

7,5A

 Interfață diagnostică a magistralei de date -J533-
6 5A/

7,5A

 Manetă schimbător -E313-
7 10 A Control încălzitor și climatizare -EX21-;

Unitate de control și afișare a sistemului de climatizare spate -E265-;

Receptor telecomandă pentru încălzitor lichid răcire suplimentar -R149-;

Releu încălzire lunetă spate -J9-;

Ceas analogic -Y-;

Unitate de control a sistemului de monitorizare a presiunii pneurilor -J502 -.
8 7,5 A /

10 A.

 Comutator rotativ faruri -EX1-;

Buton frână de parcare electromecanică -E538-;

Senzor ploaie și lumină -G397-;

Conector diagnostic -U31-;

Senzor alarmă antifurt -G578-;

Iluminare spate stânga -L181-;

Iluminare spate dreapta -L182-;

Iluminare interioară față -WX1-;

Senzor alarmă antifurt -G578-;

Unitate de control pentru iluminarea curbelor și a razei farurilor -J745-;

Lumină pentru iluminarea conturului ușii față stânga -L251-;

Lumină pentru iluminarea conturului ușii spate stânga -L253-;

Lumină pentru iluminarea conturului ușii față dreapta -L252-;

Lumină pentru iluminarea conturului ușii spate dreapta -L254-.
9 5A /

7,5A

 Unitate de control a electronicii coloanei volanului -J527-
10 7,5 A /

10 A.

 Unitate de afișare display față și

unitate de control a unității operative -J685-;

Unitate de control display Head-up -J898-.
11 40A Unitate de control alimentare bord -J519-
12 20A Unitate de control 1 pentru electronica informativă -J794-;

Unitate de control sistem navigație -J856-1).
13 25A Centură de siguranță față stânga -NX10-
14 40A Unitate de control motor ventilator aer proaspăt -J126-
15 10 A Unitate de control pentru blocarea electronică a coloanei volanului -J764-
16 7,5A Amplificator bidirecțional semnal pentru telefoane mobile/servicii

transmisie date -J984-

Priză încărcare USB 1 -U37-

Compartiment depozitare cu interfață pentru telefon mobil -R265-

Concentrator USB -R293-
17 7,5A Inserție bord -KX2-;

Unitate de control modul apel de urgență și unitate de comunicație -J949-.
18 7,5A Unitate de control pentru camera superioară -J928-;

Suport capac spate -EX37-;

Camera spate superioară -R246-.
19 7,5A Interfață pentru sistemul de pornire și demarare -J965-
20 7,5 A /

10 A /

15 A.

 Releu sistem dozare lichid reductant -J963-;

Releu pompă gol -J318-.
21 15A Unitate de control tracțiune integrală -J492-
22 15A Unitate de control detector remorcă -J345-
23 20A /

30A

 Unitate de control glisantă pentru trapă -J245-
24 40A Unitate de control alimentare bord -J519-
25 30A Controler ușă partea șoferului -J386-

Controler ușă spate partea șoferului -J926-
26 30A Unitate de control alimentare bord -J519-
27 30A Unitate de control alimentare bord -J519-
28 25A Unitate de control detector remorcă -J345-
29 5A Releu sistem pornire la distanță -J471-
30 10 A Releu sistem pornire la distanță -J471-
Leggere  Volkswagen Polo III (6N1, înainte de restilizare) (1994-1999) – baterii
Număr Amperi [A] Descriere
31 30A Controler capac spate -J605-
32 10 A Cameră față pentru sistemele de asistență la condus -R242-;

Regulator viteză adaptiv -J428-;

Unitate control pentru asistență parcare -J446-;

Unitate control pentru asistență schimbare bandă -J769-;

Unitate control pentru asistență schimbare bandă 2 -J770-.
33 5A /

7,5A

 Unitate control sistem airbag -J234-
34 7,5A Oglindă interioară -EX5-

Releu pentru prize de alimentare -J807-

Comutator lumini marșarier -F4-

Senzor presiune circuit răcire -G805-

Senzor calitate aer -G238-

Modul comutator central bord -EX22-

Modul comutator 1 consola centrală -EX23-

Unitate control sunete materiale -J869-

Buton frână de parcare electromecanică -E538-
35 7,5 /

10A

 Conexiune diagnostic -U31-
36 5A /

7,5A

 Far față dreapta -MX2-
37 5A /

7,5A

 Far față stânga -MX1-
38 25A Unitate control detector remorcă -J345-
39 30A Controler ușă față dreapta -J387-

Controler ușă laterală spate dreapta -J927-
40 20A Priză 12 V -U5-

Priză 12 V 2 -U18-

Priză 12 V 3 -U19-
41 25A Centură siguranță față dreapta -NX11-
42 40A Unitate control alimentare bord -J519-
43 40A Unitate control pachet audio digital -J525-
44 15A Unitate control detector remorcă -J345-
45 15A Unitate control reglaj scaun șofer -J810-

Ventilator scaun față stânga 1 -V514-

Ventilator spătar scaun față stânga 1 -V512-
46 30A Invertor DC/AC cu priză, 12 V – 230 V -U13-
47 – –
48 – –
49 5A /

7,5A

 Transmițător poziție ambreiaj -G476-

Releu demaror 1 -J906-

Releu demaror 2 -J907-
50 40A Controler hayon spate -J605-
51 25A Unitate control și afișare pentru sistem climatizare spate -E265-
52 15A Unitate control electronică amortizare -J250-
53 30A Releu încălzire lunetă spate -J9-

Releu:
R1   Releu sistem dozare lichid reducător -J963-
R2   –
R3   –
R4   Releu tensiune alimentare terminal 15 -J329-
R5   Releu încălzire lunetă spate -J9-
R6   Releu pentru prize de alimentare -J807-
Leggere  Volkswagen Transporter T4 (1990-2003) – cutia de siguranțe

În compartimentul cutia de siguranțe se găsesc de asemenea următoarele siguranțe:

Număr Amperi [A] Descriere
A 15A Unitate de control pentru reglarea

scaunului față drept -EX34-;

Ventilator scaun față

drept 1 -V518-;

Ventilator spătar scaun față

drept 1 -V516-;
B 5A Releu sistem pornire la distanță -J471-
C 7,5A Priză încărcare USB 1 -U37-
R1   Releu sistem pornire la distanță -J471-


Cutia de siguranțe din compartiment motor

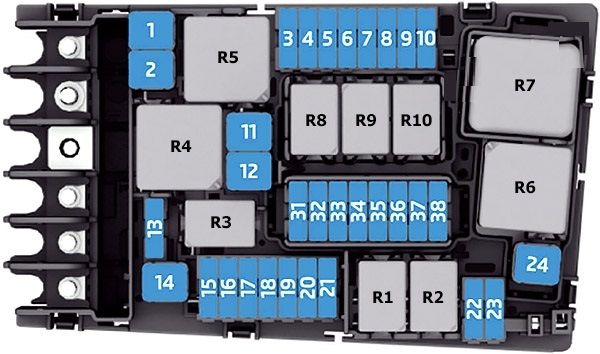

Schema cutiei de siguranțe

Cutia de siguranțe din compartiment motor

Alocarea siguranțelor și releelor în compartiment motor

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 25A Unitate control Sistem antiblocare roți (ABS) -J104-
2 40A /

60A

 Unitate control Sistem antiblocare roți (ABS) -J104-;

Pompă hidraulică Sistem antiblocare roți (ABS) -V64-.
3 15A
30A		 Controler motor -J623-
4 5A /

7,5A /

10A

 Ventilator radiator -VX57-

Releu putere termică mare -J360-

Releu putere termică mică -J359-

Electrovalvă reglare presiune ulei -N428-

Electrovalvă recirculare aer turbocompresor -N249-

Electrovalvă clapetă colector admisie -N316-

Electrovalvă control duză răcire piston -N522-

Senzor nivel și temperatură ulei -G266-

Electrovalvă comutare turbină -N529-

Releu alimentare componente motor -J757-
5 10 A Electrovalvă reglare presiune combustibil -N276-

Electrovalvă dozare combustibil -N290-

Releu alimentare componente motor -J757-

Electrovalvă comutare turbină -N529-
6 5A /

7,5A

 Comutator lumină stop -F-
7 7,5 A /

10 A /

15 A.

 Pompă răcire aer comprimat -V188-

Electrovalvă lichid răcire cutie -N488-

Electrovalvă închidere lichid răcire -N82-

Pompă suplimentară încălzire -V488-

Electrovalvă lichid răcire chiulasă -N489-

Electrovalvă reglare presiune ulei -N428-

Controler rezervor combustibil pentru detectare scurgeri -J909-
8 15A Senzor oxigen 1 înainte de catalizator -GX10-

Senzor oxigen 1 după catalizator -GX7-

Unitate control transmisie NOx -GX30-

Unitate control transmisie NOx 2 -J881-
9 5A /

10A

 Controler supape evacuare -J883-

Controler supape evacuare 2 -J945-

Unitate control automată perioadă aprindere -J179-

Element încălzire ventilator baia de ulei -N79-

Debitmetru aer -G70-

Pompă auxiliară încălzire -V488-

Electrovalvă filtru cărbune activ 1 -N80-

Electrovalvă control arbore cu came evacuare 1 -N318-

Electrovalvă control arbore cu came 1 -N205-
10 15A / 20A Unitate control pompă combustibil -J538-
11 40A / 50A Element auxiliar încălzitor aer -Z35-
12 40A Element auxiliar încălzitor aer -Z35-
13 30A Pompă hidraulică auxiliară 1 pentru ulei cutie -V475-
14 40A Releu încălzire parbriz -J47-
15 15A Releu claxon -J413-
16 20A Releu alimentare componentă motor -J757-
17 7,5A Unitate control motor -J623-;

Unitate control Sistem antiblocare roți (ABS) -J104-;

Releu parbriz încălzit -J47-.
18 5A / 7,5A Unitate control monitor baterie -J367-;

Interfață diagnostic bus date -J533-.
19 30A Unitate control motor ștergător -J400-
20 10 A Claxon avertizare -H12-
21 30A Releu încălzire parbriz 2 -J611-
Leggere  Volkswagen New Beetle (1998-2010) – baterie
Număr Amperi [A] Descriere
22 5A / 7,5A Controler motor -J623-
23 30A Demaror -B-
24 40A Element auxiliar al încălzitorului aerului -Z35-
31 – –
32 – –
33 30A Releu încălzitor parbriz 2 -J611-
34 30A Releu încălzitor parbriz 2 -J611-
35 30A Unitate control motor ștergător -J400-
36 – –
37 30A Unitate control auxiliar încălzitor -J364-
38 – –

Relee:
R1   Releu demaror 1 -J906-
R2   Releu demaror 2 -J907-
R3   Releu claxon -J413-
R4   Releu putere termică ridicată -J360-
R5   Releu principal -J271- (benzină);

Terminal 30 releu tensiune alimentare -J317- (Diesel).
R6   Unitate control automată pentru perioada de aprindere -J179- (benzină).
R7   Releu putere termică joasă -J359- (motorină)
R8   Releu alimentare pentru componente motor -J757-

(motor benzină 2,0 l)
R9   Releu încălzitor parbriz -J47-
R10   Releu încălzitor parbriz 2 -J611-
