Volkswagen Tiguan (2006-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Tiguan (2006–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Tiguan – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Volkswagen Tiguan este siguranța 31 în cutia de siguranțe din habitaclu.

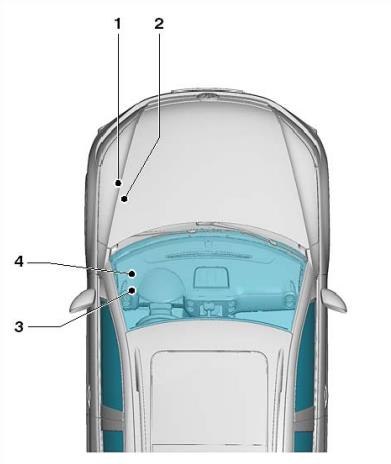

Poziții
Descriere
- Cutie principală de siguranțe în cutia de comunicație
- Comutare a cutiei de siguranțe.
- Cutie de siguranțe în habitaclu.
- Cutie de relee.
Compartiment motor
Se află lângă baterie.

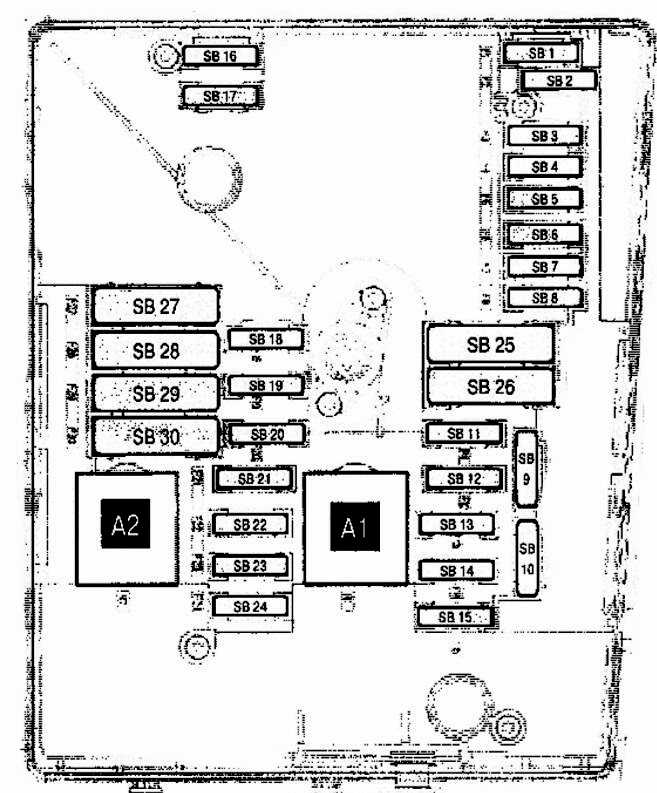

Tip 1
Schema cutiei de siguranțe
Descriere
| 1 | |
| 2 | |
| 3 | 5A Unitate de control a alimentării bordului |
| 4 | Unitate de control ABS 30A;
Unitate hidraulică ABS. |
| 5 | |
| 6 | 5A Unitate de control a panoului de bord;
Unitate de control a coloanei volanului. |
| 7 | 40A Releu 2 terminal alimentare 15 |
| 8 | 25A Unitate de control cu afișaj a sistemului radio cu navigație;
Unitate principală; Tuner TV; Tuner radio satelit digital; Unitate de control a sistemului multimedia; Convertor de tensiune. |
| 9 | 5A Unitate de control a electronicii telefonului mobil |
| 10 | 5/10A Releu de putere;
Unitate de control a motorului. |
| 11 | 20A Unitate de control suplimentară a încălzitorului |
| 12 | Interfață diagnostică a magistralei de date 5A |
| 13 | 15/30A Unitate de control a motorului |
| 14 | 5A Regulator presiune combustibil;
Supapă dozare combustibil; Bobine de aprindere. |
| 15 | 5/10/15A Ambreiaj electromagnetic pentru ventilatorul de alimentare;
Încălzitor sondă lambda; Încălzitor sondă lambda 1 post-catalizator; Pompă diagnostic sistem combustibil; Releu pompă combustibil; Controler bujii; Releu pompă combustibil electrică 2. |
| 16 | 30A Modul control al alimentării de bord |
| 17 | 15A Releu al sirenei de alertă |
| 18 | 30A Amplificator pentru sistemul audio digital |
| 19 | Modul control al motorului ștergătorului 30A |
| 20 | 10A Regulator presiune combustibil;
Pompă de circulație lichid răcire. |
| 21 | 10/20A Încălzitor al sondei lambda;
Modul control al pompei combustibil. |
| 22 | 5A Senzor poziție pedală ambreiaj |
| 23 | 10A Electrovalvă pentru limitarea presiunii de supraalimentare;
Electrovalvă comutare radiator recirculare gaze evacuare; Regulator presiune combustibil; Debitmetru masă aer. |
| 24 | 10A Controler ventilator radiator;
Releu încălzire; Releu pompă răcire suplimentară; Releu putere; Electrovalvă limitare presiune supraalimentare; Electrovalvă 1 a absorbitorului; Electrovalvă 1 fază variabilă distribuție; Electrovalvă recirculare aer supraalimentare; Electrovalvă clapetă colector admisie; Pompă circulație 2 lichid răcire; Pompă circulație lichid răcire; Releu pompă combustibil. |
| 25 | Modul control Sistem antiblocare roți (ABS) 40A |
| 26 | 30A Modul control al alimentării de bord |
| 27 | Neutilizat |
| 28 | Modul control al bujiilor 50A |
| 29 | 50A Siguranță termică 1 pentru reglarea poziției scaunului șoferului;
Siguranțe 54 – 57 în habitaclu. |
| 30 | 50A Releu pentru descărcarea contactului X |
- A1 – Releu al circuitelor principale de aprindere (diesel)
- A2 – Releu de control al motorului (EC) (diesel)

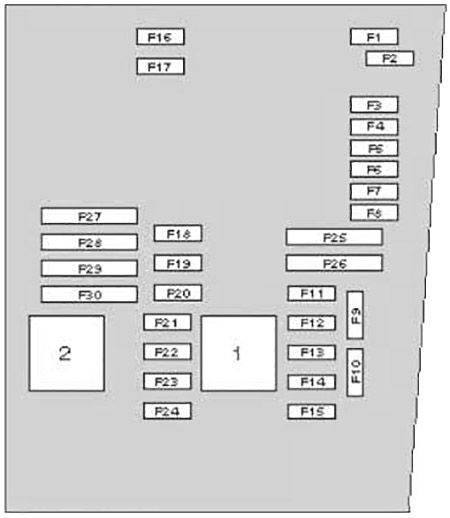

Tip 2
Descriere
| 1 | 15A Bloc siguranțe Meccatronico KP DSG |
| 2 | Unitate control Sistem antiblocare roți (ABS) 30A |
| 3 | Releu Claxon 15A |
| 4 | Gol |
| 5 | 5A Unitate control alimentare bord |
| 6 | Gol |
| 7 | 25A Convertor tensiune;
Unitate control cu afișaj sistem radio cu navigație; Unitate control sistem multimedia. |
| 8 | 40A Releu 2 terminal alimentare 15 |
| 9 | Gol |
| 10 | 5/10A Încălzitor sondă lambda;
Cuplaj electromagnetic ventilator alimentare; Pompă diagnostic sistem combustibil; Controler bujii. |
| 11 | 5A Unitate control panou instrumente;
Unitate control coloana volan. |
| 12 | 5A Unitate control electronică telefon mobil |
| 13 | 5/10A Unitate control motor |
| 14 | 15/30A Unitate control motor |
| 15 | Interfață diagnostică magistrală date 5A |
| 16 | 10A Electrovalvă pentru limitarea presiunii de supraalimentare;
Electrovalvă de comutare a radiatorului de recirculare; Debitmetru de aer; Regulator de presiune a combustibilului. |
| 17 | 10/15A Electrovalvă de reglare a presiunii combustibilului;
Pompă de circulație a lichidului de răcire. |
| 18 | 10A Încălzitor al sondei lambda;
20A Modul control al pompei de combustibil. |
| 19 | 30A Amplificator pentru sistemul audio digital |
| 20 | 5A Senzor de poziție al pedalei de ambreiaj |
| 21 | 30A Modul control suplimentar al încălzitorului |
| 22 | Modul control al motorului ștergătorului 30A |
| 23 | 10A Releu de putere mare pentru încălzire;
Releu de putere mică pentru încălzire; Releu al pompei de combustibil; Pompă de circulație a lichidului de răcire 2; Modul control al ventilatorului radiatorului; Releu al pompei electrice de combustibil 2; Electrovalvă pentru limitarea presiunii de supraalimentare; Electrovalvă de recirculare a aerului de supraalimentare; Electrovalvă rezervor 1; Variabilă a electrovalvei 1 a sistemelor de distribuție; Electrovalvă clapetă a colectorului de admisie; Releu de putere Motronic 2; Comutator lumini de frână. |
| 24 | 20A Bobine de aprindere;
15A Electrovalvă de dozare a combustibilului. |
| 25 | 30A Modul control alimentare bord |
| 26 | 30A Modul control alimentare bord |
| 27 | 50A Releu pentru descărcarea contactului X |
| 28 | Modul control bujii 50A |
| 29 | 50A Siguranță termică 1 pentru reglarea poziției scaunului șoferului;
Siguranțe 54 – 57 în habitaclu. |
| 30 | 40A Modul control Sistem antiblocare roți (ABS) (pompă) |

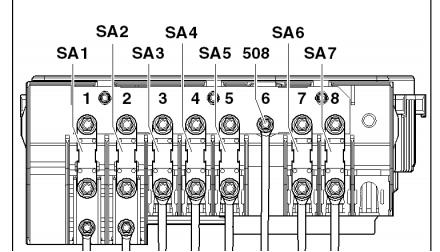

Siguranțe principale
Descriere
- 200A – Generator
- 80A – Modul control asistență la direcție
- 50A – Siguranță 40 în cutia de siguranțe
- 50A – Modul control ventilator radiator
- 80A – Cutia de siguranțe
- 70A – Controler ventilator radiator, releu încălzire putere mare
- Rezervat
- 40A – Releu încălzire putere mică

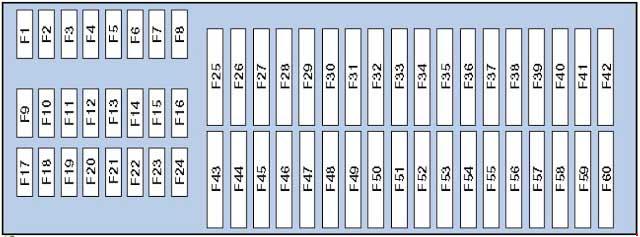

Habitaclu
Cutia de siguranțe
Descriere
| 1 | Neutilizat |
| 2 | Neutilizat |
| 3 | Neutilizat |
| 4 | Neutilizat |
| 5 | Neutilizat |
| 6 | Neutilizat |
| 7 | Neutilizat |
| 8 | Neutilizat |
| 9 | 5A Modul control Sistem airbag;
Martor de control stins; Airbag pasager față. |
| 10 | 10A Controler tracțiune integrală |
| 11 | 5A Modul control pilot automat sau asistent parcare |
| 12 | 10A Modul control Far stânga cu descarcare |
| 13 | 5A Senzor presiune înaltă;
Oglindă retrovizoare electrocromatică interioară; Comutator lumini marșarier; Rezistor încălzire duză spalator parbriz; Buton AUTO HOLD; Martor de control AUTO HOLD; Controler recunoaștere ocupare scaun; Cameră față sisteme asistență șofer; Senzor nivel și temperatură ulei motor; ASR și Buton dezactivare ESP; Buton program condus. |
| 14 | 10A Modul control asistență la direcție;
Modul control urmărire poziție vehicul; Releu demaror; Modul control electronic amortizare; Modul control detectare remorcă; Comutator Tiptronic; Interfață diagnostic bus date; Modul control panou instrumente; Modul control încălzire; Comutator lumină; Modul control motor; Modul control ABS. |
| 15 | 10A Releu funcționare încălzitor suplimentar;
Convertor tensiune; Modul control iluminare adaptativă și reglare fascicul faruri; Debitmetru aer; Conector diagnostic; Modul control frână de parcare electromecanică; Dimmer comutatoare și iluminare panou instrumente; Rezistor încălzire sistem ventilare baie ulei; Control corector far motor; Actuator corector far dreapta. |
| 16 | 10A Modul control Far dreapta cu descarcare |
| 17 | 5A Modul control panou instrumente |
| 18 | 5A Modul control electronică telefon mobil;
Modul control sistem multimedia; Senzor câmp magnetic pentru busolă. |
| 19 | 7.5A Modul control coloana volan |
| 20 | 5/7,5A Modul control monitorizare presiune pneuri;
Receptor semnal radio pentru încălzitor suplimentar lichid răcire; Releu lunetă încălzită; Releu Claxon cu două tonuri; Modul control ABS; Comutator Tiptronic; Modul control Cutie automată; Modul control Climatizare; Modul control Climatronic; Modul control încălzitor. |
| 21 | 7,5 / 15A Controler alimentare bord;
Controler ușă față partea pasagerului; Controler ușă spate dreapta. |
| 22 | 5A Modul control alimentare bord;
Sirena avertizare; Senzor interior. |
| 23 | 10A Senzor ploaie și lumină;
Comutator lumină; Modul control urmărire poziție vehicul; Modul control autorizare acces și pornire; Modul control cameră marșarier; Senzor câmp magnetic pentru busolă; Buton frână de parcare electromecanică; Conector diagnostic. |
| 24 | 10A Controler ușă șofer;
Controler ușă spate stânga. |
| 25 | 5/20A Comutator multifuncțional;
Modul control Cutie automată; Unitate mecatronică DSG. |
| 26 | Neutilizat |
| 27 | Neutilizat |
| 28 | 40A Releu funcționare încălzitor suplimentar;
Modul control încălzitor; Modul control Climatizare. |
| 29 | 15A Motor ștergător lunetă |
| 30 | Neutilizat |
| 31 | 20A Brichetă și priză 12V |
| 32 | Gol |
| 33 | Gol |
| 34 | Gol |
| 35 | Gol |
| 36 | Gol |
| 37 | Gol |
| 38 | 10A Modul control electronic al încuietorii coloanei volanului |
| 39 | 20A Releu pentru sistemul de curățare al farurilor |
| 39 | 15A Modul control recunoaștere remorcă și pregătire pentru cârlig remorcă |
| 40 | 15A Modul control recunoaștere remorcă |
| 41 | 15A Modul control recunoaștere remorcă |
| 42 | 20A Modul control recunoaștere remorcă |
| 43 | 25A Controler trapă glisantă |
| 44 | 25A Modul control electromecanic frână de parcare |
| 45 | 25A Releu ventilator ventilație;
Releu lunetă încălzită. |
| 46 | 30A Controler ușă partea șoferului;
Controler ușă spate stânga. |
| 47 | 30A Modul control ușă față partea pasagerului;
Modul control ușă spate dreapta. |
| 48 | 20A Releu pompă combustibil |
| 49 | 20A Modul control alimentare bord |
| 50 | 25A Modul control electromecanic frână de parcare |
| 51 | 40A Modul control ventilator ventilație |
| 52 | 20/30A Modul control încălzire scaun față |
| 53 | 20/30A Releu pentru sistemul de curățare al farurilor |
| 54 | 30A Invertor cu priză, 12V – 230V |
| 55 | 15A Comutator reglare suport lombar scaun șofer |
| 56 | 15A Modul control electronic sistem control amortizare |
| 57 | 25A Modul control trapă |
| 58 | 1A Indicator avertizare cârlig remorcă (blocat) |
| 59 | Modul control cu afișaj pentru sistem radio cu navigație |
| 60 | Gol |

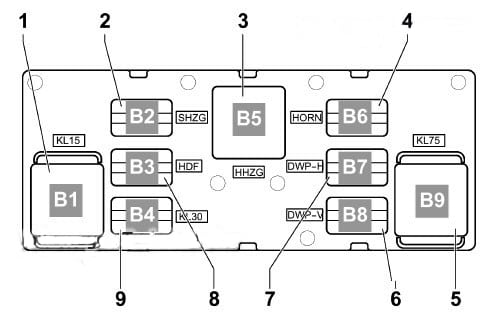

Cutia de relee
Descriere
- Clema releu putere 15 2, -J681-, (460) Priză B1
- Releu încălzire oglinzi exterioare -J99- (449) Priză B2
- Releu lunetă încălzită -J9- (53) Priză B5
- Releu claxon cu două tonuri -J4- (449) Priză B6
- Releu descărcare contact X -J59- (460) Slot B9
- Releu dublu pompă ștergător 2 -J730- (404) Priză B8
- Releu 1 pentru pompa ștergător dublă -J729- (404) Priză B7
- Rezervat priză B3
- Releu putere 2 clemă 30 -J689- (449) Priză B4

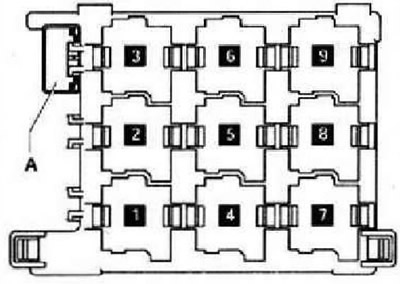

Descriere
- Releu auxiliar încălzitor
- Releu demaror
- –
- Releu ventilator încălzitor
- Releu alarmă antifurt / releu pompă ștergător faruri
- Releu pompă combustibil (FP)
- Releu încălzitor lichid răcire motor 1
- Releu pompă lichid răcire motor – unele modele, releu pompă combustibil (FP) – unele modele, pompă combustibil auxiliar încălzitor – unele modele
- Releu încălzitor lichid răcire motor 2.
