Toyota RAV4 XA20 și CA20 (2001-2005) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota RAV4 XA20 și CA20 (2001–2005), informații despre poziția panourilor de siguranțe din interiorul mașinii și atribuirea fiecărei siguranțe (schema siguranțelor).

Toyota RAV4 XA20 și CA20 – schema cutiei de siguranțe

Anul producției: 2001, 2002, 2003, 2004, 2005.

Siguranțele brichetei (prize de alimentare) în Toyota RAV4 sunt siguranța nr. 2 „CIG” (brichetă) și nr. 3 „POWER OUTLET” (prize de alimentare) în cutia de siguranțe a bordului.

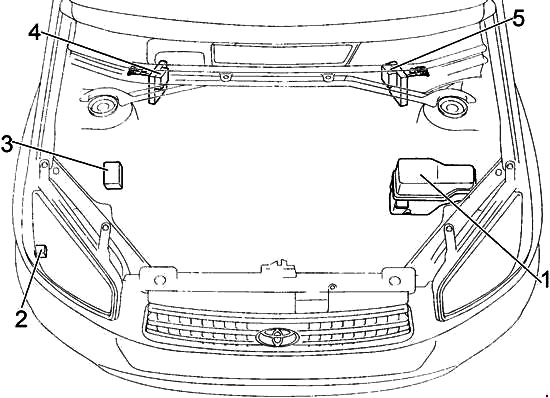

Compartiment motor

Poziție

Descriere

1. Cutia de siguranțe și a releelor
2. Releu ștergător faruri
3. Unitate control ABS
4. LHD: cutia de siguranțe de alimentare
5. RHD: cutia de siguranțe de alimentare

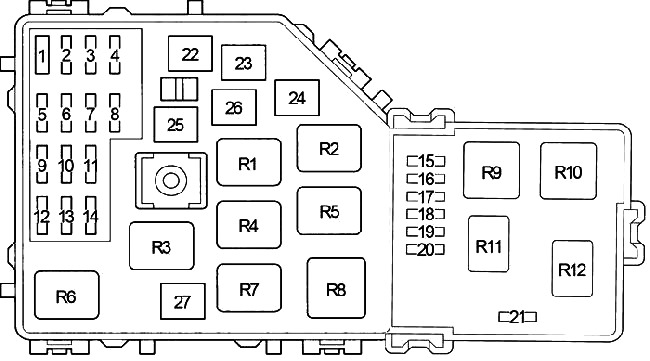

Cutia de siguranțe și a releelor

Sub capotă, siguranța principală și cutia de relee se află pe partea stângă.

Descriere

1	Pornire scurtă
2	5A – Sistem de încărcare
3	20A – Senzor raport aer-combustibil
	30A – Sistem audio
4	20A – Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Senzor temperatură ulei cutie automată; Siguranțe: „EFI2”, „EFI3”.
5	30A – Siguranțe: „RADIO”, „DOME”
6	10A – Alarmă
7	5A – Sistem de injecție multipunct; Sistem de injecție multipunct secvențial.
8	30A – Sistem antiblocare roți (ABS); VSC; TRC; Asistență la frânare.
9	10A – Iluminare personală; Ceas; Iluminare interioară; Climatizare; Sistem control la distanță fără fir; Indicator faruri de drum; Bord.
10	30A – Siguranțe: 18 și 19
11	10A – Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Sistem control emisii.
12	15A – Sistem audio
13	5A – Climatizare
14	15A – Sistem pornire; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial.
15	–
16	–
17	10A – Sistem electronic control clapetă
18	10A – Far dreapta
19	10A – Far stânga
20	Sistem de injecție multipunct; Sistem de injecție multipunct secvențial.

21	Sistem de pornire
22	30A – Indicator descărcare baterie; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Sistem de pornire; Airbag; Siguranță: “IG2”.
23	40A – Climatizare și încălzitor
24	30A – Produse pentru curățarea farurilor
	30A – Încălzire combustibil
25	30A – Ventilator răcire
26	40A – Sistem antiblocare roți (ABS)
	50A – Sistem antiblocare roți (ABS)
27	30A – Ventilator răcire
R1	Modul control motor
R2	Ventilator răcire
R3	Aprindere
R4	Ventilator răcire
R5	Senzor raport combustibil-aer
R6	Ventilator răcire
R7	Pompă combustibil
R8	Încălzitor
R9	Demaror
R10	Faruri de zi
R11	Modul control motor
R12	–

Compartiment pasageri

Poziție

Schema

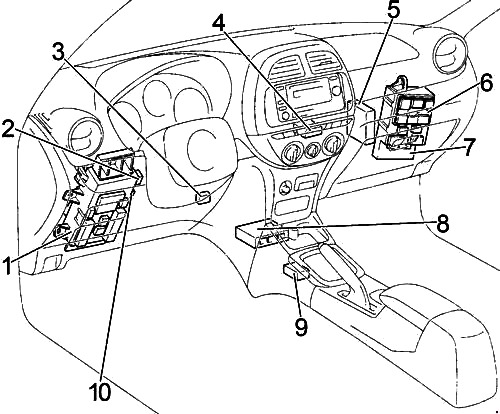

LHD

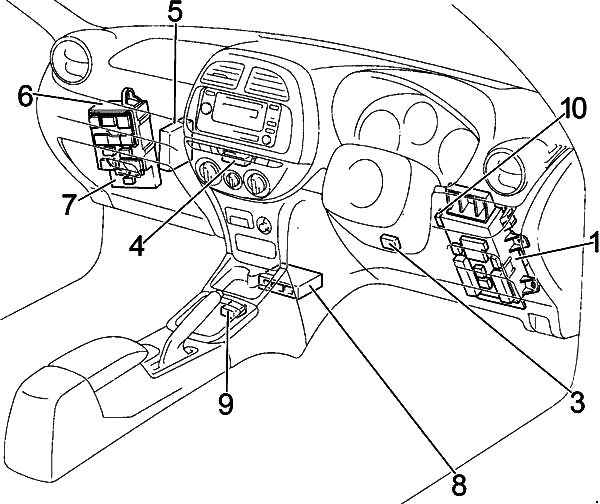

RHD

Funcție

1. Cutia de siguranțe
2. LHD: Releu lumină laterală
3. Amplificator cheie transponder
4. Amplificator climatizare
5. Controler motor și cutie automată (A / T)
   Controler motor (M / T)
6. Bloc distribuție
7. Bloc distribuție
8. Airbag central
9. Controler blocare manetă cutie de viteze
10. Releu semnalizatoare (alarmă)

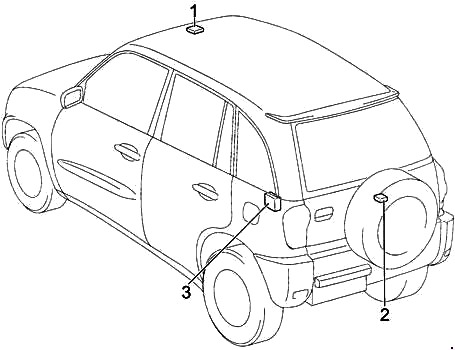

Schema elementelor suplimentare

Descriere

1. Releu și unitate control trapă
2. Releu ștergător spate
3. Receptor blocare centrală

Cutia de siguranțe

Se află sub bord pe partea stângă.

Descriere

1	10A – Lumini de stop; Lumină de frână suplimentară; Sistem antiblocare roți (ABS); Blocare a manetei cutiei de viteze; Cruise control; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial.
2	15A – Brichetă
3	15A – Priză
4	10A – Scaune încălzite
5	7,5A – Iluminare bord; Tablou de bord; Far față proiectoare de ceață; Oglinzi încălzite; Climatizare.
6	15A – Far față proiectoare de ceață
7	10A – Claxon
8	7,5A – Lumină laterală; Iluminare număr de înmatriculare; Iluminare bord.
9	15A – Siguranțe 8
10	7,5A – Sistem audio, blocare a manetei cutiei de viteze; Ceas; Oglinzi electrice.

11	20A – Încălzirea lunetei spate
12	Lumini de mers înapoi; Ventilator răcire; Climatizare; Indicatori cutie automată; Sistem de încărcare.
13	7,5A – Port diagnostic
14	10A – Indicator descărcare baterie; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Sistem aprindere; Sistem airbag; Bord.
15	20A – Închidere centralizată
16	10A – Oglinzi încălzite
17	15A – Ștergător și spălător parbriz spate
18	25A – Ștergător și spălător parbriz față
19	10A – Alarmă; Bord; Sistem antiblocare roți (ABS); Sistem airbag; Blocare selector viteze; Control viteză de croazieră; VSC; TRC.
20	30A – Trapă; Geamuri electrice.
21	40A AM1 – Prize încălzire lunetă spate; Siguranțe: 10, 2, 19, 17, 18.

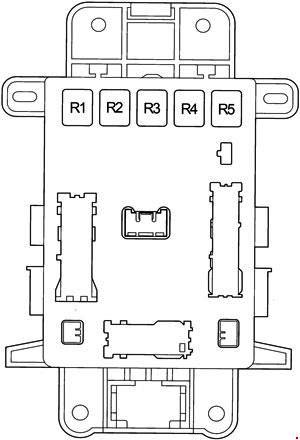

Releu

Descriere

R1	Claxon
R2	Far spate proiectoare de ceață
R3	Geam spate încălzit
R4	Prize
R5	Geamuri electrice; Trapă.
