Toyota Prius V (2012-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Prius V (2012–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Prius V (2012) – schema siguranței
Anul producției: 2012.
Siguranța brichetă (priză de alimentare) în Toyota Prius V (2012) este siguranța 1 în bloc siguranțe (panou bord partea șoferului stânga).

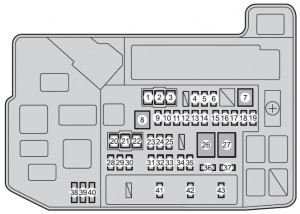

Bloc siguranțe în compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | Claxon |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Produs pentru curățarea farurilor |
| 8 | P-CON MTR | 30 | Control poziție P;
Cutie automată. |
| 9 | AMP | 30 | Sistem audio |
| 10 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 11 | DC / DC-S | 5 | Invertor și convertor |
| 12 | P CON MAIN | 7,5 | Control poziție P;
Comutator poziție P. |
| 13 | AM2 | 7,5 | Sistem gestionare energie |
| 14 | ECU-B2 | 7,5 | Sistem inteligent acces și aprindere;
Sistem hibrid. |
| 15 | MAYDAY | 10 | Alarmă |
| 16 | ECU-B3 | 10 | Sistem climatizare |
| 17 | TURN & HAZ | 10 | Aprinde luminile de semnalizare |
| 18 | ETCS | 10 | Sistem injecție combustibil multiport;
Sistem injecție combustibil secvențial multiport. |
| 19 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 20 | P / I 2 | 40 | Claxon, Far dreapta (faruri de întâlnire);
Far stânga (faruri de întâlnire); Lumină marșarier. |
| 21 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 22 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 23 | H-LP HI MAIN | 20 | H-LP HI partea șoferului, H-LP HI partea pasagerului;
Comutator faruri; Sistem de lumini de zi. |
| 24 | HV BATT | 10 | Circuit absent |
| 25 | DRL | 7,5 | Lumini de zi |
| 26 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 27 | EPS | 60 | Servodirecție electrică |
| 28 | PCU | 10 | Invertor și convertor |
| 29 | IGCT NO.2 | 10 | Sistem hibrid;
Sistem de control al poziției P; Invertor și convertor. |
| 30 | MIR HTR | 10 | Dezghețare oglindă retrovizoare exterioară |
| 31 | RAD NO.1 | 15 | Sistem audio;
Sistem de navigație. |
| 32 | DOME | 10 | Iluminare suplimentară a ușilor;
Iluminare personală; Iluminare interioară; Iluminare picioare față; Iluminare compartiment; Oglindă retrovizoare interioară; Mecanism deschidere ușă garaj; Consolă superioară. |
| 33 | ECU-B | 7,5 | Sistem inteligent de chei;
Sistem de comunicație multiplex; Iluminare personală; Indicatoare și contoare; Sistem de detectare pasageri (ECU și senzori). |
| 34 | H-LP LH HI | 10 | Far stânga (far de drum) |
| 35 | H-LP RH HI | 10 | Far dreapta (far de drum) |
| 36 | EFI NO.2 | 10 | Sistem de injecție combustibil multiport;
Sistem de injecție combustibil secvențial multiport. |
| 37 | IGCT NO.3 | 10 | Sistem de răcire |
| 38 | SPARE | 30 | Siguranță de rezervă |
| 39 | SPARE | 10 | Siguranță de rezervă |
| 40 | SPARE | 7,5 | Siguranță de rezervă |
| 41 | EFI MAIN | 20 | Sistem de injecție combustibil multiport;
Sistem de injecție combustibil secvențial multiport; Sistem de răcire; EFI n. 2. |
| 42 | BATT FAN | 20 | Ventilator răcire baterie |
| 43 | IG2 | 20 | Sistem de injecție combustibil multiport;
Sistem de injecție combustibil secvențial multiport; MET; IGN; Sistem de gestionare a puterii. |

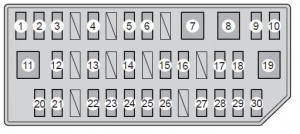

Panou instrumente partea stângă laterală
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă. |
| 2 | ECU-ACC | 10 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare exterioare; Sistem asistență șofer; Sistem audio; Sistem navigație; Sistem inteligent de asistență la parcare. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzitor scaun |
| 5 | SEAT HTR FL | 10 | Încălzitor scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Sistem siguranță anti-coliziune |
| 8 | PWR SEAT FR | 30 | Susținere lombară scaun față |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Susținere lombară scaun față |
| 12 | OBD | 7,5 | Sistem diagnosticare la bord |
| 13 | RR FOG | 7,5 | Proiector de ceață spate |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem frânare; Sistem asistență șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S / DACH | 30 | Gol circuit |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență pentru șofer;
Sistem de siguranță anti-coliziune; Oglindă retrovizoare interioară; Senzor de înclinare și G; Sistem frânare; Sistem de navigație; Tensionatoare centuri de siguranță; Sistem audio; Lumini de urgență; Semnalizatoare; Ștergător parbriz; Curățare faruri. |
| 22 | GAUGE | 10 | Sistem de nivelare faruri;
Indicatori și contoare. |
| 23 | A / C | 10 | Sistem climatizare;
Sistem climatizare la distanță. |
| 24 | WASHER | 15 | Duza parbriz |
| 25 | RR WIP | 20 | Ștergător și duză lunetă spate |
| 26 | WIP | 30 | Ștergătoare parbriz |
| 27 | MET | 7,5 | Indicatori și contoare |
| 28 | IGN | 10 | Sistem frânare;
Sistem de asistență pentru șofer; Sistem injecție combustibil multiport; Sistem injecție combustibil secvențial multiport; Sistem airbag SRS; Sistem de gestionare a puterii; Sistem inteligent de acces și aprindere; Martor de siguranță pentru centura de siguranță a pasagerului față. |
| 29 | PANEL | 10 | Sistem climatizare;
Iluminare personală; Încălzitoare scaune; Cutie; Comutator poziție P; Sistem de navigație; Sistem climatizare la distanță; Sistem inteligent de parcare; Curățare faruri; Martor de siguranță pentru centura de siguranță a pasagerului față; Sistem de nivelare faruri; Iluminare compartiment portbagaj; Ceas; Sunet sistem; Comutator MPH sau km/h. |
| 30 | TAIL | 10 | Sistem de nivelare faruri;
Lumini de poziție față; Lumini spate; Iluminare plăcuță înmatriculare; Proiectoare de ceață față; Far proiectoare de ceață spate. |
Toyota Prius V (2013-2016) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Prius V (2013-2016) este siguranța 1 în cutia de siguranțe (panou bord partea șoferului stânga).
Cutia de siguranțe în compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | Claxon |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Curățare faruri |
| 8 | P-CON MTR | 30 | Control poziție P;
Cutie automată. |
| 9 | AMP | 30 | Sistem audio |
| 10 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 11 | DC / DC-S | 5 | Invertor și convertor |
| 12 | P CON MAIN | 7,5 | Control poziție P;
Comutator poziție P. |
| 13 | AM2 | 7,5 | Gestionare energie |
| 14 | ECU-B2 | 7,5 | Sistem inteligent chei |
| 15 | MAYDAY | 10 | Alarmă |
| 16 | ECU-B3 | 10 | Sistem climatizare |
| 17 | TURN & HAZ | 10 | Aprindere lumini semnalizare |
| 18 | ETCS | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 19 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 20 | P / I 2 | 40 | Claxon, far dreapta (far de întâlnire);
Far stânga (far de întâlnire); Lumină marșarier. |
| 21 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 22 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 23 | H-LP HI MAIN | 20 | H-LP HI partea șoferului, H-LP HI partea pasagerului;
Comutator faruri; Sistem de lumini de zi. |
| 24 | HV BATT | 10 | Circuit gol |
| 25 | DRL | 7,5 | Lumini de zi |
| 26 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 27 | EPS | 60 | Asistență electrică la direcție |
| 28 | PCU | 10 | Invertor și convertizor |
| 29 | IGCT NO.2 | 10 | Sistem hibrid;
Control poziție P; Invertor și convertizor. |
| 30 | MIR HTR | 10 | Dezghețare oglindă retrovizoare exterioară |
| 31 | RAD NO.1 | 15 | Sistem audio;
Sistem de navigație. |
| 32 | DOME | 10 | Iluminare suplimentară uși;
Iluminare personală; Iluminare interioară; Iluminare picioare față; Iluminare compartiment; Oglindă retrovizoare interioară; Mecanism deschidere uși garaj; Consolă superioară. |
| 33 | ECU-B | 7,5 | Sistem inteligent chei;
Sistem comunicație multiplex; Iluminare personală; Indicatoare și contoare; Sistem detectare pasageri (ECU și senzori). |
| 34 | H-LP LH HI | 10 | Far stânga (faruri de drum) |
| 35 | H-LP RH HI | 10 | Far dreapta (faruri de drum) |
| 36 | EFI NO.2 | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențială. |
| 37 | IGCT NO.3 | 10 | Sistem răcire |
| 38 | SPARE | 30 | Siguranță de rezervă |
| 39 | SPARE | 10 | Siguranță de rezervă |
| 40 | SPARE | 7,5 | Siguranță de rezervă |
| 41 | EFI MAIN | 20 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Sistem răcire; EFI nr. 2. |
| 42 | BATT FAN | 20 | Ventilator răcire baterie |
| 43 | IG2 | 20 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; MET; IGN; Gestionare putere. |
Panou instrumente partea stângă
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă. |
| 2 | ECU-ACC | 10 | Sistem de comunicație multiplex;
Oglinzi retrovizoare exterioare; Sistem de asistență șofer; Sistem audio; Sistem de navigație; Sistem inteligent de asistență la parcare. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzire scaun |
| 5 | SEAT HTR FL | 10 | Încălzire scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Sistem de siguranță împotriva coliziunilor |
| 8 | PWR SEAT FR | 30 | Suport lombar scaun față |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Suport lombar scaun față |
| 12 | OBD | 7,5 | Sistem diagnosticare bord |
| 13 | RR FOG | 7,5 | Proiector de ceață spate |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem frâne; Sistem de asistență șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S/ROOF | 30 | Gol circuit |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicație multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență la conducere;
Sistem de siguranță împotriva coliziunilor; Oglindă retrovizoare interioară; Senzor de înclinare și G; Sistem frâne; Sistem de navigație; Tensionatoare centuri de siguranță; Sistem audio; Lumini de urgență; Semnalizatoare; Ștergător parbriz; Curățare faruri. |
| 22 | GAUGE | 10 | Sistem de nivelare faruri;
Indicatori și contoare. |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de climatizare la distanță. |
| 24 | WASHER | 15 | Spălător parbriz |
| 25 | RR WIP | 20 | Ștergător și spălător lunetă spate |
| 26 | WIP | 30 | Ștergătoare |
| 27 | MET | 7,5 | Contor turații și contoare |
| 28 | IGN | 10 | Sistem frâne;
Sistem de asistență la conducere; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Sistem airbag SRS; Gestionare putere; Sistem inteligent de pornire și aprindere; Martor de siguranță pentru centura de siguranță a pasagerului față. |
| 29 | PANEL | 10 | Sistem de climatizare;
Iluminare personală; Încălzitoare scaune; Cutie; Comutator poziție P; Sistem de navigație; Sistem de climatizare la distanță; Sistem inteligent de parcare; Curățare faruri; Martor de siguranță pentru centura de siguranță a pasagerului față; Sistem de nivelare faruri; Iluminare torpedou; Ceas; Sunet sistem; Comutator MPH sau km/h. |
| 30 | TAIL | 10 | Sistem de nivelare faruri;
Lumini de poziție față; Lumini spate; Iluminare număr înmatriculare; Proiectoare de ceață față; Far proiectoare de ceață spate. |
