Toyota Auris Hybrid (2011-2012) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Auris Hybrid (2011–2012), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Auris Hybrid (2011-2012) – schema cutiei de siguranțe
Anul producției: 2011, 2012.
Siguranța brichetei (priză de alimentare) în Toyota Auris Hybrid (2011-2012) este siguranța 2 și 27 în cutia de siguranțe de pe bord.

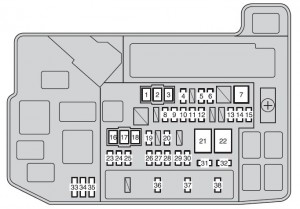

Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilator electric răcire |
| 3 | CDS | 30 | Ventilator electric răcire |
| 4 | DRL | 7,5 | Lumini de zi |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 |
7,5 | Sistem frâne |
| 7 | H-LP CLN | 30 | Produs pentru curățarea farurilor |
| 8 | IGCT | 30 | IGCT nr. 2;
IGCT nr. 3; PCU. |
| 9 | DC / DC-S | 5 | Invertor și convertor |
| 10 | P CON MAIN | 7,5 | Sistem control poziție P. |
| 11 | AM2 | 7,5 | Sistem hibrid |
| 12 | ECU-B2 | 10 | Sistem climatizare;
Sistem inteligent de acces și pornire; Pornire cu buton; Geamuri electrice. |
| 13 | TURN & HAZ | 10 | Aprinde luminile de semnalizare |
| 14 | ETCS | 10 | Sistem injecție combustibil multiport;
Injecție combustibil multiport secvențială. |
| 15 | ABS MAIN NO.1 |
20 | Sistem frâne |
| 16 | P / I 2 | 40 | Claxon;
Far stânga (Faruri de întâlnire); Far dreapta (Faruri de întâlnire); Lumini mers înapoi; Ecran tactil; Oglindă retrovizoare automată antiorbire; Asistent parcare Toyota. |
| 17 | ABS MTR 1 | 30 | Sistem frâne |
| 18 | ABS MTR 2 | 30 | Sistem frâne |
| 19 | H-LP HI MAIN | 20 | H-LP LH HI, H-LP RH HI |
| 20 | P CON MTR | 30 | Sistem de control al poziției P. |
| 21 | P / I 1 | 60 | EFI MAIN, BATT FAN, IG2 |
| 22 | EPS | 60 | Servodirecție electrică |
| 23 | PCU | 10 | Sistem hibrid |
| 24 | IGCT NO.2 | 10 | Sistem hibrid;
Sistem de control al poziției P; Baterie hibridă. |
| 25 | MIR HTR | 10 | Dezghețători oglinzi retrovizoare exterioare;
Oglinzi retrovizoare exterioare. |
| 26 | RAD NO.1 | 15 | Sistem audio;
Ecran tactil. |
| 27 | DOME | 10 | Iluminare interioară;
Iluminare personală; Lumini de cortizie; Sistem inteligent de acces și pornire; Iluminare portbagaj. |
| 28 | ECU-B | 10 | Contor kilometraj și contoare;
Sistem de control al stabilității vehiculului; Unitate principală ECU. |
| 29 | H-LP LH HI | 10 | Far stânga (Far de drum) |
| 30 | H-LP RH HI | 10 | Far dreapta (Far de drum) |
| 31 | EFI NO.2 | 10 | Sistem de injecție combustibil multiport;
Injecție combustibil multiport secvențială. |
| 32 | IGCT NO.3 | 10 | Sistem de răcire |
| 33 | SPARE | 30 | Siguranță de rezervă |
| 34 | SPARE | 10 | Siguranță de rezervă |
| 35 | SPARE | 7,5 | Siguranță de rezervă |
| 36 | EFI MAIN | 20 | Sistem de injecție combustibil multiport;
Injecție combustibil multiport secvențială; EFI n. 2; Sistem de răcire. |
| 37 | BATT FAN | 10 | Ventilator răcire hibrid baterie |
| 38 | IG2 | 15 | Sistem de injecție combustibil multiport;
Injecție combustibil multiport secvențială; Sistem de pornire; IGN; MET; Sistem hibrid. |

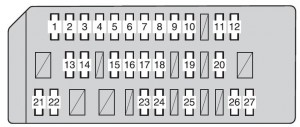

Bord
| Siguranță | Amp [A] | Descriere | |
| 1 | TAIL | 10 | Lumini de poziție față și spate;
Iluminare plăcuță înmatriculare; Lumină de ceață spate; Proiectoare de ceață față; Reglare manuală a orientării farurilor. |
| 2 | PANEL | 7,5 | Sistem audio;
Ecran tactil; Brichetă; Iluminare compartiment motor; Senzor asistență parcare Toyota; Iluminare butoane. |
| 3 | IGN | 7,5 | Sistem airbag SRS;
Sistem de injecție combustibil multiport; Injecție combustibil multiport secvențială; Sistem inteligent de acces și pornire; Pornire cu buton; Sistem frâne; Sistem hibrid. |
| 4 | MET | 7,5 | Contor kilometraj și contoare |
| 5 | WASHER RR | 10 | Duza ștergător scaun spate |
| 6 | WIP | 25 | Ștergător/Ștergătoare parbriz față;
Senzor ploaie. |
| 7 | RR WIP | 15 | Ștergător parbriz spate |
| 8 | WASHER FR | 15 | Duza ștergător parbriz față |
| 9 | HTR-IG | 10 | Sistem climatizare |
| 10 | GAUGE | 10 | Claxon;
Far stânga (faruri de întâlnire); Far dreapta (faruri de întâlnire); Lumini de mers înapoi; Ecran tactil; Oglindă retrovizoare automată antiorbire; Asistent parcare Toyota. |
| 11 | ECU-IG NO.2 | 10 | Sistem climatizare;
Semnalizatoare; Oglindă retrovizoare automată antiorbire; Sistem monitorizare spate; Trapă; Senzor asistență parcare Toyota; Sistem frâne. |
| 12 | ECU-IG NO.1 | 10 | Controler caroserie principal;
Ventilatoare electrice răcire; Sistem automat de reglare a farurilor; Servodirecție electrică; Ștergător/Ștergătoare parbriz față cu senzor ploaie; Spălător faruri; Sistem control stabilitate vehicul. |
| 13 | DOOR RL | 20 | Geamuri electrice |
| 14 | DOOR RR | 20 | Geamuri electrice |
| 15 | D FR DOOR | 20 | Geamuri electrice |
| 16 | S/ROOF | 20 | Trapă |
| 17 | P FR DOOR | 20 | Geamuri electrice |
| 18 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem frâne; Sistem hibrid. |
| 19 | RR FOG | 7,5 | Lumină de ceață spate |
| 20 | OBD | 7,5 | Sistem diagnosticare la bord |
| 21 | FR FOG | 15 | Proiectoare de ceață față |
| 22 | DBL LOCK | 25 | Sistem injecție combustibil multiport;
Injecție combustibil multiport secvențială. |
| 23 | DOOR NO.1 | 25 | Închidere electrică a ușilor |
| 24 | SEAT HTR FL | 10 | Încălzitor scaun |
| 25 | SEAT HTR FR | 10 | Încălzitor scaun |
| 26 | ECU-ACC | 7,5 | Oglinzi retrovizoare exterioare;
Sistem audio; Ecran tactil. |
| 27 | CIG | 15 | Brichetă;
Priză electrică. |
