Suzuki Wagon R (2009-2019) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Suzuki Wagon R
Se referă la vehiculele produse în anii:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

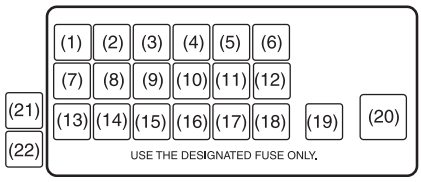

Cutia de siguranțe a bordului
Cutia de siguranțe se află sub bord, partea șoferului. Îndepărtați capacul cutiei de siguranțe apăsând pe ambele părți și ridicând capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Lumină de stop |
| 2 | 30 | Motor ventilator |
| 3 | 10 | STSIG |
| 4 | 15 | Accesoriu |
| 5 | 10 | Lumină spate proiectoare de ceață |
| 6 | 10 | Lumină spate |
| 7 | 7,5 | CNG |
| 8 | 10 | Lumină de rezervă |
| 9 | 10 | Sistem antiblocare roți (ABS) |
| 10 | 10 | Contor kilometraj |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 11 | 15 | Bobine de aprindere |
| 12 | 20 | Spălător faruri |
| 13 | 10 | IG2 SIG |
| 14 | 10 | IG1 SIG |
| 15 | 10 | Sistem airbag |
| 16 | – | Neutilizat |
| 17 | 20 | Încuietoare ușă |
| 18 | 15 | Claxon și lumini de avarie |
| 19 | 15 | Dezghețător lunetă spate |
| 20 | 10 | Lumină plafon |
| 21 | 30 | Alimentare geam |

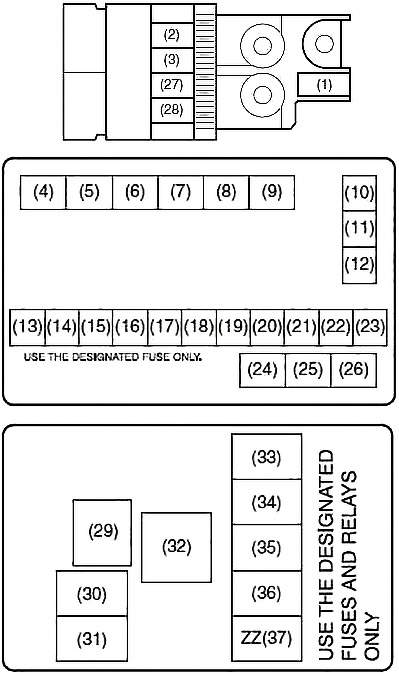

Schema cutiei de siguranțe în compartiment motor
Siguranța principală, siguranțele primare și unele siguranțe individuale se află în compartiment motor. Dacă siguranța principală se arde, niciun component electric nu va funcționa. În cazul arderii siguranței principale, niciun component electric din grupul de sarcină corespunzător nu va funcționa.
Pentru a scoate siguranța, utilizați extractorul de siguranțe situat în spatele capacului cutiei de siguranțe. Intensitatea curentului fiecărei siguranțe este indicată pe spatele capacului cutiei de siguranțe.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 80 | Sarcină electrică totală |
| 2 | 50 | Cupolă, lumină spate, dezaburitor spate, încuietoare ușă |
| 3 | 50 | Geam electric, încălzitor, ștergător parbriz, aprindere |
| 10 | 30 | Siguranță modul control Sistem antiblocare roți (ABS) 2 |
| 11 | 40 | Servodirecție |
| 12 | 40 | Siguranță modul control Sistem antiblocare roți (ABS) 1 |
| 13 | 30 | Aprindere |
| 14 | 10 | Compresor aer condiționat |
| 15 | 7,5 | CNG VLV (*1) |
| 15 | Faruri (stânga) (*2) | |
| 16 | 15 | Far antiorbire față |
| 17 | 30 | Ventilator radiator |
| 18 | – | Neutilizat |
| 19 | 15 | Far (stânga) (*1) |
| 15 | Faruri (dreapta) (*2) | |
| 20 | 15 | Far (dreapta) (*1) |
| 20 | 15 | Faruri (stânga) (*2) |
| – | Neutilizat | |
| 21 | 15 | Faruri de întâlnire (dreapta) (*2) |
| 22 | 30 | Demaror |
| 23 | 15 | Injecție combustibil |
| 27 | 80 | Far, compresor aer, far antiorbire față, ventilator radiator |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 28 | 80 | Servodirecție, Sistem antiblocare roți (ABS) |
| 29 | 30 | Pompă Cutie automată |
| 30 | 10 | Cutie automată |
| 31 | 10 | Cutie automată 2 |
| 32 | – | Gol |
| 33 | – | Gol |
| 34 | – | Gol |
| 35 | – | Gol |
| 36 | – | Gol |
| 37 | – | Gol |
| 4 | Releu faruri față proiectoare de ceață | |
| 5 | Releu demaror | |
| 6 | Releu CNG VLV (*1) | |
| Gol (*2) | ||
| 7 | Gol (*1) | |
| Faruri de întâlnire (stânga) Releu (*2) | ||
| 8 | Releu compresor climatizare | |
| 9 | Gol (*1) | |
| Faruri de întâlnire (dreapta) Releu (*2) | ||
| 24 | Releu ventilator răcire radiator | |
| 25 | Releu pompă combustibil | |
| 26 | Releu principal | |
| * 1) WAGON R: Tip-1 * 2) WAGON R: Tip-2 |
||
