Schema cutiei de siguranțe și relee – Suzuki Vitara Brezza

Se referă la vehiculele produse în anii:

2016, 2017, 2018, 2019, 2020, 2021, 2022.

Siguranță bord

Siguranța se află sub bord, pe partea pasagerului.
Pentru a accesa siguranțele, îndepărtați clemele (1) ridicându-le cu o șurubelniță cu cap plat, așa cum este arătat în ilustrație, apoi îndepărtați capacul (2).

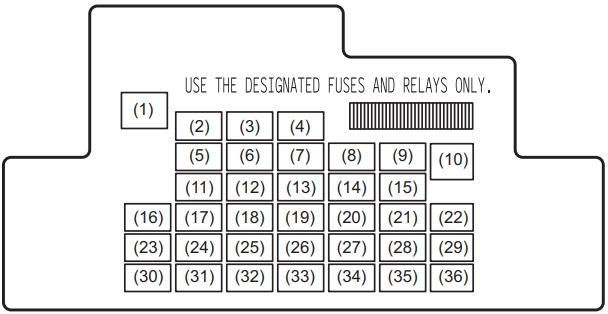

Schema (Tip 1)

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	–	Neutilizat
2	20	Comutator temporizat geam
3	15	Blocare volan
4	20	Dezghețare spate
5	20	Trapă
6	10	DRL
7	10	Oglindă încălzită
8	7,5	Semnal pornire
9	15	Siguranță accesorii 2
10	30	Alimentare geam
11	10	Lumini de urgență
12	7,5	BCM
13	15	Bobine de aprindere
14	10	Modul control ABS
15	15	Siguranță accesorii
16	10	Controler A-STOP
17	15	Claxon

Număr	Amperi [A]	Descriere
18	10	Lumină de stop
19	10	Sistem airbag
20	10	Lumină de rezervă
21	15	Spălător lunetă
22	30	Ștergător parbriz față
23	10	Lumină plafonieră
24	15	4WD
25	7,5	Lumină proiectoare ceață spate
26	–	Gol
27	7,5	Semnal aprindere-1
28	15	Radio 2
29	10	Siguranță presă accesorii 3
30	15	Radio
31	10	Lumină spate
32	20	D/L
33	7,5	Pilot automat
34	10	Contor kilometraj
35	7,5	Semnal aprindere-2
36	20	Încălzire scaun

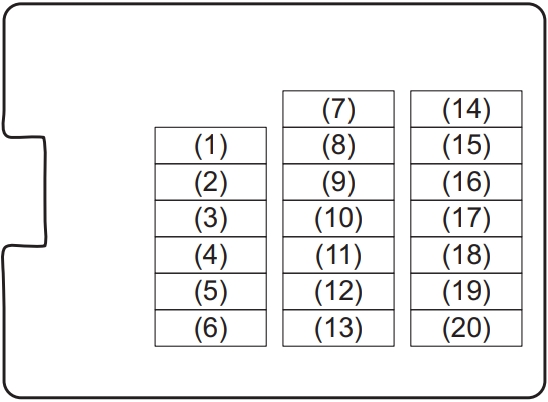

Schema (Tip 2)

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15	ACC-2
2	15	ACC-1
3	10	Lumină spate
4	15	Claxon
5	10	Lumină plafon
6	15	Radio
7	10	Sistem antiblocare roți (ABS)
8	20	Comutator temporizat geam
9	10	Lumini de avarie

Număr	Amperi [A]	Descriere
10	20	D/L
11	7,5	Semnal aprindere-2
12	30	Ștergător față
13	15	Ștergător
14	7,5	Semnal pornire
15	15	Bobine de aprindere
16	10	Contor kilometraj
17	10	Lumină rezervă
18	10	Sistem airbag
19	7,5	Pilot automat
20	7,5	Semnal aprindere

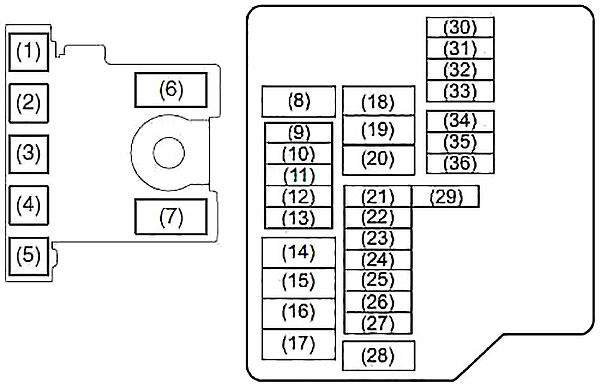

Schema siguranță în compartiment motor

Siguranța principală, siguranțele primare și unele siguranțe individuale se află în compartiment motor. Dacă siguranța principală se arde, niciun component electric nu va funcționa. În cazul arderii siguranței principale, niciun component electric din grupul de sarcină corespunzător nu va funcționa.

Pentru a scoate siguranța, utilizați extractorul de siguranțe situat pe spatele capacului cutiei de siguranțe. Intensitatea curentului fiecărei siguranțe este indicată pe spatele capacului cutiei de siguranțe.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	60	FL7
2	80	FL6
3	100	FL5
4	80	FL4
5	100	FL3
6	100	FL2
7	120	FL1
8	50	Comutator aprindere -2
9	7,5	ECM
10	10	Compresor aer
11	30	FI
12	20	Pompă combustibil
13	30	Rezervă
14	–	Neutilizat
15	–	Neutilizat
16	40	Ventilator radiator
17	–	Neutilizat

Număr	Amperi [A]	Descriere
18	30	Ventilatoare de ventilare
19	30	Pornire motor
20	40	Motor Sistem antiblocare roți (ABS)
21	10	Lumină de stop
22		Neutilizat
23	25	Lumină principală
24	25	Modul control Sistem antiblocare roți (ABS)
25	15	Faruri de întâlnire față (stânga)
26	15	Faruri de întâlnire față (dreapta)
27	10	Proiectoare de ceață față
28	40	Aprindere
29	7,5	Semnal pornire
30	–	Neutilizat
31	–	Neutilizat
32	15	Faruri de drum (dreapta)
33	15	Faruri de drum (stânga)
34	20	INJ DRV
35	10	FI2
36	–	Neutilizat
