Jaguar F-Type (2014-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Jaguar F-Type (2014–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Jaguar F-Type
Se referă la vehiculele produse în anii:
2014, 2015, 2016, 2017.

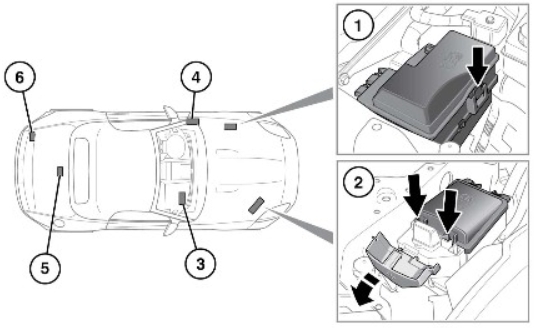

Poziții ale cutiei de siguranțe
În vehicul sunt instalate 6 cutii de siguranțe separate, fiecare conținând siguranțe care protejează un grup diferit de circuite.
- Cutia de siguranțe pe partea stângă a compartimentului motor:
Îndepărtați capacul lateral stâng sub capotă, apăsați clema pentru a elibera capacul cutiei de siguranțe.
- Cutia de siguranțe pe partea dreaptă a compartimentului motor:
Deschideți capacul lateral și apăsați 2 cleme pentru a elibera capacul cutiei de siguranțe.
- Cutia de siguranțe în compartimentul pasagerilor, situată în spațiul pentru picioare pe partea pasagerului:
Ridicați covorașul/covorul pentru a dezvălui panoul de acces. Trageți și îndepărtați panoul de acces pentru a vedea cutia de siguranțe.
- Cutia de siguranțe în compartimentul pasagerilor, poziționată pe montantul A stâng, sub bord:
Dezlipiți panoul de acces pentru a vedea cutia de siguranțe.
- Doar mașini de tip coupé:
Accesul la cutia de siguranțe se obține prin: Rabatarea înapoi a panoului podelei portbagajului și îndepărtarea suportului panoului podelei. Îndepărtarea capacului portbagajului din stânga (baterie). Îndepărtarea acoperirii portbagajului.
- Doar cabriolet.
Accesul la cutia de siguranțe se obține prin: Îndepărtarea capacului portbagajului lateral din stânga (baterie). Îndepărtarea acoperirii portbagajului.

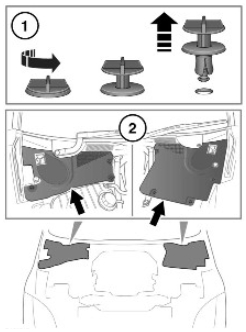

Îndepărtarea capacelor sub capotă:
- Rotiți șuruburile de extragere în sens invers acelor de ceasornic, apoi trageți pentru a le îndepărta.
- Ridicați marginea frontală a capacului și împingeți-o înainte pentru a-l îndepărta.
- Instalați aceste piese în ordinea inversă față de demontare.
Cutii de siguranțe în compartimentul pasagerilor
Schema cutiei de siguranțe a montantului A stâng
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| F1 | 30A | Frână electrică de parcare (EPB) (partea stângă) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Control bord, ventilator bord |
| F6 | 15A | Trapă (bloc față) |
| F7 | – | – |
| F8 | 5A | Modul vehicul fără cheie (logică) |
| F9 | 15A | Trapă (bloc spate) |
| F10 | 10 A | Ambreiaj climatizare |
| F11 | 25A | Scaun față încălzit |
| F12 | 5A | Alimentare întrerupător scaun |
| F13 | 10 A | Modul control șasiu (spoiler), întrerupător control JaguarDrive |
| F14 | – | – |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F15 | 25A | Portbagaj |
| F 16 | 30A | Frână de parcare electrică (EPB) (partea dreaptă) |
| F17 | 10 A | Control adaptiv al amortizării, modul control șasiu |
| F18 | – | – |
| F19 | 30A | Pompă combustibil |
| F20 | – | – |
| F21 | 10 A | Cameră spate, faruri, monitorizare unghi mort (BSM), control distanță parcare, oglindă retrovizoare |
| F22 | 5A | Motor far lateral dreapta |
| F23 | 5A | Motor far lateral stânga |
| F24 | 5A | Nivelare faruri |
| F25 | 10 A | Control bord, ventilator bord |
| F26 | 5A | Modul gateway |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Cameră spate, faruri, monitorizare unghi mort (BSM), control distanță parcare, oglindă retrovizoare |
| F30 | 5A | Mod normal (sau mod transport) |

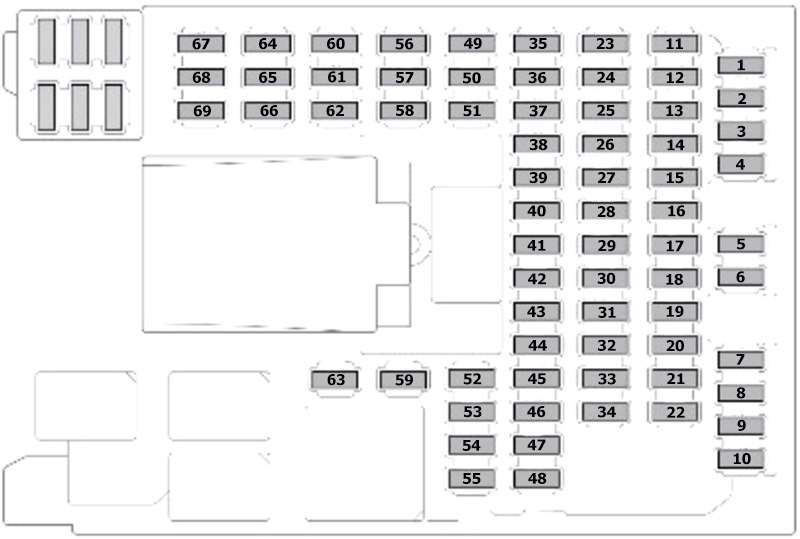

Schema cutiei de siguranțe pe partea pasagerului
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| F1 | 5A | Receptor frecvență radio (RF), senzor mișcare interior, senzor monitorizare presiune pneuri (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Modul gateway CAN |
| F5 | 5A | Sistem antiblocare roți (ABS), senzor unghi direcție |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Scaun pe partea dreaptă (alimentare 2) |
| F9 | 5A | Frână electrică de parcare (EPB) |
| F10 | 5A | Control adaptiv al amortizării |
| F11 | – | – |
| F12 | 5A | Lumini mers înapoi și blocare întunecare oglinzi |
| F13 | – | – |
| F14 | 5A | Comutator pedală frână |
| F15 | 30A | Geam spate încălzit |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Modul control sistem transmisie, modul control electronic |
| F20 | 10 A | Volan încălzit |
| F21 | 10 A | Martor dezactivare airbag pasager (consolă plafon) |
| F22 | 5A | Modul control transmisie, diferențial spate, comutator electronic transmisie (semnal aprindere) |
| F23 | 5A | Atenuare cutia de siguranțe |
| F24 | 5A | Lumină spate proiectoare de ceață dreapta |
| F25 | 5A | Lumină spate proiectoare de ceață stânga |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Modul ușă (partea dreaptă) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Senzor ploaie, senzori climatizare |
| F32 | 25A | Modul ușă (partea stângă) |
| F33 | – | – |
| F34 | 10 A | Bloc cutie torpedou |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Spălător lunetă parbriz |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Scaun pe partea stângă (alimentare 1) |
| F43 | 10 A | Evacuare activă |
| F44 | – | – |
| F45 | 30A | Scaun pe partea dreaptă (alimentare 1) |
| F46 | 30A | Scaun pe partea stângă (alimentare 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Comutatoare pe volan |
| F52 | 20A | Presofund accesorii (centru) |
| F53 | 20A | Priză accesorii/brichetă (sertar) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Modul control al imobilizatorului |
| F57 | 10 A | Lampă compartiment torpedou, lumini de lectură |
| F58 | – | – |
| F59 | 10 A | Închidere moale a ușilor (închide și inversează) |
| F60 | 5A | Senzor de prezență |
| F61 | 5A | Antena imobilizatorului |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Cutii de siguranțe în compartiment motor
Schema cutiei de siguranțe pe partea stângă
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| F1 | 5A | Priză diagnosticare |
| F2 | 20A | Pompă de transfer a spălătorului parbriz |
| F3 | – | – |
| F4 | 5A | Monitor (monitorizare motor demaror) |
| F5 | 25A | Gestionare motor (bobine de aprindere) |
| F6 | 5A | Gestionare motor (senzori MAF) |
| F7 | 5A | Gestionare motor (senzori) |
| F8 | 10 A | Gestionare motor (actuatori) |
| F9 | 10 A | Gestionare motor (motor corp clapetă) |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F10 | 15A | Gestionarea motorului (faze variabile de distribuție) |
| F11 | 20A | Gestionarea motorului (senzor de oxigen partea stângă) |
| F12 | 20A | Gestionarea motorului (senzor de oxigen partea dreaptă) |
| F13 | 20A | Gestionarea motorului (senzor de oxigen al catalizatorului) |
| F14 | 10 A | Pompă de apă electrică |
| F15 | 5A | Supapă de evacuare activă |
| F 16 | – | – |
| F17 | 5A | Sistem de gestionare a motorului |
| F18 | 30A | Supape ale sistemului antiblocare roți (ABS) |
| F19 | 15A | Comutator electronic al transmisiei, modul control al transmisiei |
| F20 | 30A | Sistem tracțiune integrală |
Schema cutiei de siguranțe pe partea dreaptă
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F1 | 25A | Spălător faruri |
| F2 | – | – |
| F3 | 15A | Claxon |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |

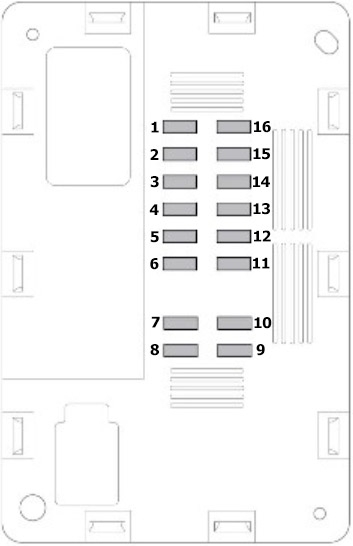

Schema cutiei de siguranțe din portbagaj
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F1 | 15A | Ecran tactil, panou de control integrat față |
| F2 | 10 A | Amplificator audio |
| F3 | – | – |
| F4 | 10 A | Radio satelitar, sistem de navigație |
| F5 | 15A | Unitate principală audio |
| F6 | 15A | Panou intrare/ieșire audio-video |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | 15A | Panou de control integrat față (încălzire și ventilare) |
| F 16 | – | – |
Schema cutiei de siguranțe și relee – Jaguar F-Type
Se referă la vehiculele produse în anii:
2018, 2019, 2020.
Pozițiile cutiei de siguranțe
Accesul la siguranțe poate fi obținut în următorul mod:
- Cutia de siguranțe pe partea stângă a compartimentului motor.
Îndepărtați capacul stâng de sub capotă. Apăsați clema pentru a elibera capacul cutiei de siguranțe.
- Cutia de siguranțe pe partea dreaptă a compartimentului motor.
Deschideți capacul lateral. Apăsați două cleme pentru a elibera capacul cutiei de siguranțe.
- Cutia de siguranțe în compartimentul pasagerilor.
Dezlipiți panoul de acces pe montantul A stâng.
- Cutia de siguranțe în portbagaj.
Îndepărtați capacul portbagajului pe partea stângă.
Îndepărtarea capacelor de sub capotă:
- Rotiți șuruburile de extragere în sens invers acelor de ceasornic, apoi trageți pentru a le îndepărta.
- Ridicați marginea față a capacului și deplasați-o înainte pentru a o îndepărta.
Schema cutiei de siguranțe în compartimentul pasagerilor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Scaun partea dreaptă |
| 2 | – | – |
| 3 | – | – |
| 4 | 10 | Climatizare |
| 5 | 5 | Telematică |
| 6 | – | – |
| 7 | 5 | Închidere fără cheie |
| 8 | 5 | Controler caroserie |
| 9 | 5 | Sistem de monitorizare a presiunii pneurilor (TPMS) Consolă sub plafon |
| 10 | 5 | Comutator pedala frână |
| 11 | 25 | Scaune încălzite Scaune climatizate |
| 12 | 5 | Mișcare scaun |
| 13 | 10 | Comutatoare consolă centrală control dinamic stabilitate (DSC) |
| 14 | 10 | Control dinamic stabilitate (DSC) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 15 | – | – |
| 16 | 5 | Imobilizator vehicul |
| 17 | 5 | Indicator menținere baterie |
| 18 | – | – |
| 19 | 5 | Volan |
| 20 | 15 | Climatizare Controler caroserie |
| 21 | – | – |
| 22 | 5 | Rezervă |
| 23 | 5 | Rezervă |
| 24 | 5 | Nivelare faruri |
| 25 | 20 | Presofuzie accesorii consolă centrală |
| 26 | 20 | Presofuzie accesorii pentru compartiment portbagaj |
| 27 | 15 | Volan |
| 28 | – | – |
| 29 | – | – |
| 30 | 5 | Controler caroserie Comutatoare pe bord |
Cutii de siguranțe în compartiment motor

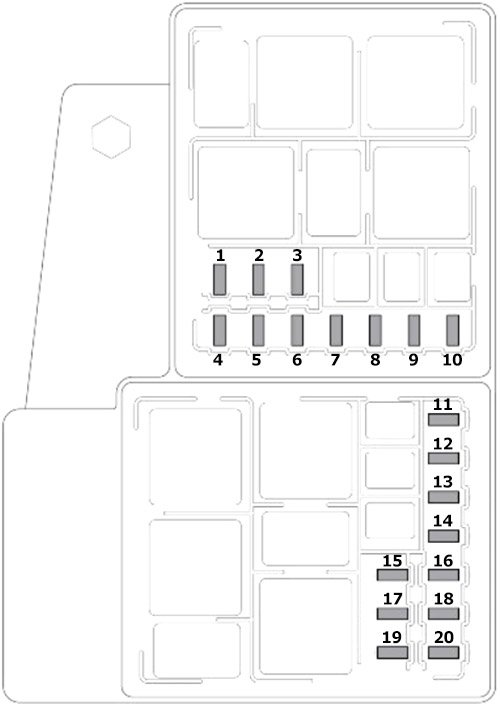

Schema cutiei de siguranțe din partea șoferului
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 5 | Priză diagnosticare |
| 2 | – | – |
| 3 | – | – |
| 4 | 5 | 2018: Demaror 2019-2020: Monitor |
| 5 | 25 | Sistem de gestionare motor |
| 6 | 5 | Sistem de gestionare motor |
| 7 | 5 | Sistem de gestionare motor |
| 8 | 10 | Sistem de gestionare motor |
| 9 | – | – |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | 10 | Sistem de gestionare a motorului |
| 11 | 20 | Sistem de gestionare a motorului |
| 12 | 20 | Sistem de gestionare a motorului |
| 13 | 20 | Sistem de gestionare a motorului |
| 14 | 10 | Pompă apă sistem răcire motor |
| 15 | 5 | Evacuare activă |
| 16 | 20 | Far LED stânga |
| 17 | 20 | Far LED dreapta |
| 18 | 25 | Sistem antiblocare roți (ABS) |
| 19 | 15 | Comutator trepte Cutie |
| 20 | 30 | Sistem tracțiune integrală (AWD) |

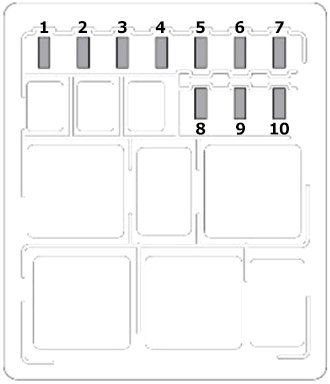

Schema cutiei de siguranțe din partea dreaptă
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 25 | Lampa lava |
| 2 | – | – |
| 3 | 15 | Claxon |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |

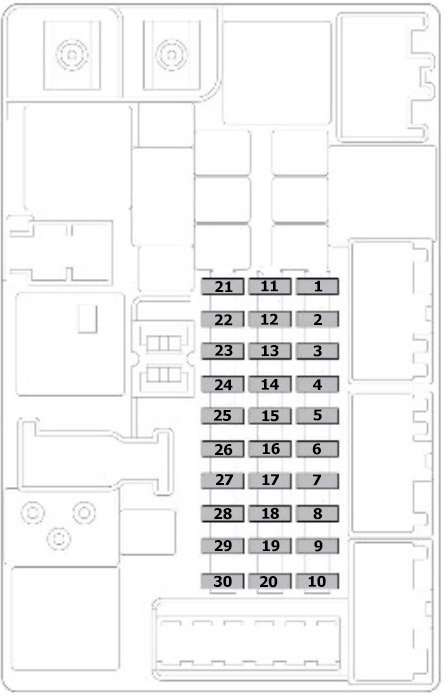

Schema cutiei de siguranțe din portbagaj
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 25 | Butonul ușilor partea dreaptă |
| 2 | – | – |
| 3 | 30 | Frână electrică de parcare (EPB) |
| 4 | – | – |
| 5 | – | – |
| 6 | 15 | Trapă înlocuitoare |
| 7 | – | – |
| 8 | 25 | Butonul ușilor partea stângă |
| 9 | 15 | Trapă înlocuitoare |
| 10 | – | – |
| 11 | 10 | Cameră spate;
Oglindă retrovizoare; |
| 12 | – | – |
| 13 | – | – |
| 14 | 2 | Control electronic al taxelor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 15 | 25 | Ușă electrică portbagaj |
| 16 | 30 | Frână electrică de parcare (EPB) |
| 17 | – | – |
| 18 | 30 | Pompă combustibil |
| 19 | 15 | Pompă spălător parbriz față |
| 20 | 10 | Panou audio video |
| 21 | 10 | Panou instrumente |
| 22 | 5 | Modul control caroserie |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | 15 | Sistem informativ și de divertisment |
| 29 | 5 | Comutatoare pe bord |
| 30 | – | – |
