Anul producției: 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Smart Roadster (2003-2005) este siguranța 21 în cutia de siguranțe.

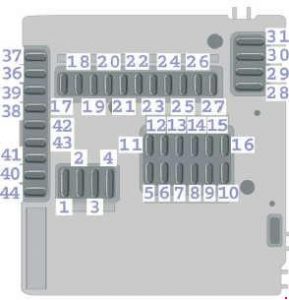

Smart Roadster – schema cutiei de siguranțe (față)
Nr Amperi [A] Descriere
1
25
Demaror
2
20
Perii ștergător parbriz, pompă spalator parbriz
3
20
Ventilator încălzitor, încălzire scaun
4
30
Geamuri electrice, Stânga și Dreapta
5
7.5
Comutator lumini
6
7.5
Lumini de poziție / spate, Dreapta
7
7.5
Lumini de poziție / spate, Stânga
8
20
Terminal 87/3 releu principal (motor)
9
10
Terminal 87/2 releu principal (motor)
10
15
Terminal 87/1 releu principal (motor)
11
7.5
Bord, kit siguranță, OBD, Claxon (doar cu volan sport din piele cu sistem de comutatoare cu balama)
12
15
Radio CD, iluminare interioară
13
15
Proiectoare de ceață
14
25
Supape ESP
15
15
Intercooler, compresor climatizare
16
10
Pompă electrică combustibil
17
15
Ștergător spate
18
7.5
Dispozitiv activare airbag, ESP
19
7.5
Reglare oglindă
20
15
Radio, CD, bord, turometru, OBD, lampă de rezervă, schimbare CD
21
15
Priză de alimentare, brichetă
22
7.5
Faruri de întâlnire, D.
23
7.5
Faruri de întâlnire, S.
24
7.5
Faruri de drum, D.
25
7.5
Far de drum, lumină combinată S./
26
15
Lumină de stop
27
7.5
Unitate de control motor
28
30
Încălzire lunetă / ventilator compartiment motor
29
30
Trapă moale
30
40
Cutie manuală
31
30
Claxon, închidere centralizată, deblocare de la distanță a hayonului spate
36
–
Siguranță de rezervă 15
37
15
Siguranță de rezervă 15 (W450, plafon din sticlă culisant)
38
–
Siguranță de rezervă 15
39
–
Siguranță de rezervă 15
40
–
Siguranță de rezervă 30
41
–
Siguranță de rezervă 30
42
–
Siguranță de rezervă 30
43
25
Siguranță de rezervă 30
44
25
Siguranță de rezervă 30, încălzire scaun
Smart Roadster – schema cutiei de siguranțe (spate)
Nr Amperaj [A] Descriere
32
30
Pompă de injecție a aerului secundar (control emisii)
33
50
Cheie aprindere
34
50
Modul control ESP
35
30
Modul control servodirecție

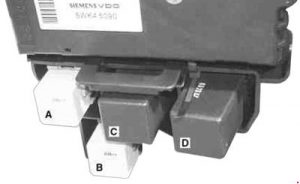

Smart Roadster – schema cutiei de siguranțe – structura de montaj cu pozițiile conectorilor releului
Nr Funcție comutabilă
a
Releu sistem ștergător parbriz
b
Releu proiectoare de ceață
c
Controler scaun încălzit stânga
d
Controler scaun încălzit dreapta
