SsangYong Musso – cutia de siguranțe

SsangYong Musso – schema cutiei de siguranțe

Anul producției:

Siguranță brichetă (priză de alimentare) în Rover 75 este o siguranță de 5 în cutia de siguranțe.

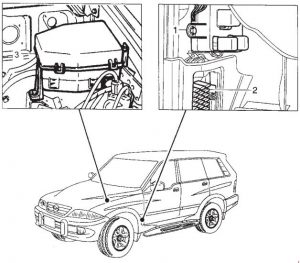

Poziția cutiei de siguranțe

1. Bloc relee interior
2. Cutie siguranțe interior
3. Cutie siguranțe și relee compartiment motor

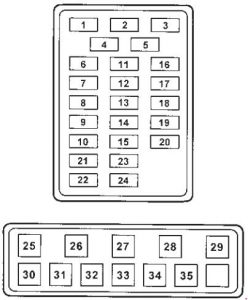

Panou siguranțe bord

Nr	Amperaj [A]	Descriere
1	15	Sistem antiblocare roți (ABS), ABD
2	20	Trapă
3	10	Sistem airbag
4	15	Audio, ceas, oglindă laterală exterioară
5	30	Brichetă, priză de alimentare
6	30	Încălzitor
7	15	Încuietori uși
8	30	Încălzitoare spate
9	10	Sunet, claxon, gong, ceas
10	30	Geam electric
11	10	Imobilizator
12	20	T / C
13	15	Lumini interioare
14	15	Lumini de avertizare
15	15	Lumină de stop
16	15	Semnalizator, faruri
17	10	Far de rezervă

18	15	Cluster, STICS
19	15	A / T, Diagnosticare
20	15	Releu de protecție împotriva supratensiunilor (doar Benzină)
21	15	Încălzitor scaun
22	15	ECS
23	Perie și spălător parbriz față
24	10	Perie și spălător parbriz spate, climatizare
Releu
25	Perie față
26	Martor avertizare ABS
27	Unitate intermitentă
28	Pompă combustibil (doar benzină)
29	Bloc cutie automată (A / T)
30	Ambreiaj blocare și neutră
31	Trapă
32	Bloc A / T ‘B’ (MB A / T)
33	Geam electric
34	Far spate proiectoare ceață
35	ECS

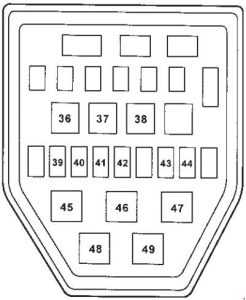

Siguranță compartiment motor și bloc relee

Nr	Amperi [A]	Descriere
39	10	Far spate
40	15	Far (LH)
41	15	Far (RH)
42	15	Proiector de ceață față
43	10	Claxon
44	10	Compresor
Releu
36	Compresor (Diesel E / G) Ventilator condensator (Benzină E / G)
37	Ventilator condensator
38	Climatizare
45	Rezistor cu diodă (benzină E / G)
46	Proiector de ceață față
47	Ventilator condensator
48	Far spate
49	Claxon
