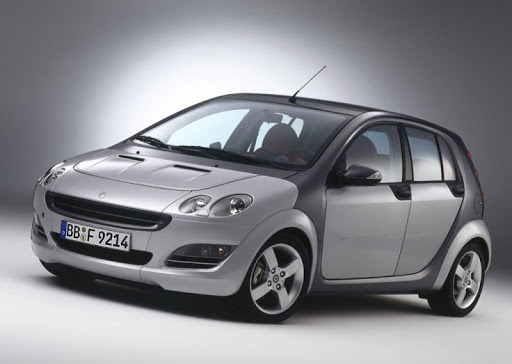

Smart Forfour W454 (2004-2006) – cutia de siguranțe
Smart Forfour W454 (2004-2006) – schema cutiei de siguranțe
Anul producției: 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2010-2013) este siguranța 16 în cutia de siguranțe.
Cutia de siguranțe
| Nr | Descriere | [A] |
| 1 | Iluminare internă Panou de control pe panoul de control superior Controler SAM stânga Senzor de ploaie / senzor de lumină Grup indicatori Comutator unitate de comandă poartă |
10 |
| 2 | Unitate de control SAM stânga | 10 |
| 3 | Far față stânga și far spate | 7,5 |
| 4 | Far față dreapta și far spate | 7,5 |
| 5 | Ștergător parbriz față | 20 |
| 6 | Gol | – |
| 7 | Oglindă retrovizoare exterioară încălzită | 7,5 |
| 8 | Far față dreapta | 10 |
| 9 | Far față stânga | 10 |
| 10 | Claxon | 10 |
| 11 | Pompă combustibil | 15 |
| 12 | MOTOR 122.9, 134.9, 135.9:
Controler electronic motor Releu motor Releu electrovalvă corp clapetă |
20 |
| 13 | Circuit priză remorcă (13 poli) 30 | 15 |
| 14 | Trapă din sticlă glisantă | 20 |
| 15 | Motor ștergător spate | 15 |
| 16 | Brichetă | 15 |
| 17 | Far spate proiectoare ceață | 7,5 |
| 18 | Reglare oglindă retrovizoare exterioară | 7,5 |
| 19 | MOTOR 639.9: Unitate de control EDG |
15 |
| 20 | MOTOR 639.9: Unitate de control EDG Releu pompă combustibil 2 Releu motor |
7,5 |
| 21 | Far față zi dreapta | 10 |
| 22 | Far față zi stânga, reglare fascicul faruri | 10 |
| 23 | Far față proiectoare ceață (până la anul model 04) | 15 |
| Far față proiectoare ceață (din anul model 05) | 10 | |
| 24 | Priză diagnostic, închidere centralizată (până la anul model 04) | 15 |
| 25 | Circuit priză remorcă (13 poli) 15 | 15 |
| 26 | Aprindere lumini semnalizare | 15 |
| 27 | Radio | 15 |
| 28 | Sistem alarmă antifurt | 10 |
| 29 | Transmisie manuală | 20 |
| 30 | Priză diagnostic, închidere centralizată (din anul model 05) | 15 |
| 31 | Lumini frână Comutator lumini frână (4 poli) |
15 |
| 32 | Unitate de control și operativă AAC [KLA] | 7,5 |
| 33 | Unitate de control ESP
Unitate de control asistență la condus Unitate de control a sistemelor de siguranță |
7,5 |
| 34 | MOTOR 122.9, 134.9, 135.9: Bobine de aprindere |
10 |
| 35 | Unitate de control EDG Releu pompă combustibil 1 |
7,5 |
| 36 | Lumini de marșarier | 7,5 |
| 37 | Încălzire lunetă spate | 30 |
| 38 | Scaune încălzite | 30 |
| 39 | MOTOR 639.9: Unitate de control EDG |
30 |
| 40 | Ventilator încălzitor | 40 |
| 41 | Comutator aprindere / pornire | 40 |
| 42 | Geamuri electrice Pompă sistem curățare faruri |
40 |
| 43 | Motor ventilator lichid răcire motor | 40 |
| 44 | Unitate de control electronică modul manetă cutie de viteze (cu transmisie 717.474, 717.475) | 40 |
| Relee | ||
| A | Releu geam electric | |
| B | Releu claxon | |
| C | Releu pompă combustibil 2 | |
| D | Releu faruri spate proiectoare ceață | |
| E | Releu demaror | |
| F | Releu motor benzină / diesel | |
| G | Alternator de preexcitație | |
| H | Releu 1° treaptă ventilator | |
| I | Releu proiectoare ceață | |
| J | Releu încălzitor | |
| K | Releu pompă combustibil 1 | |
| L | Releu transmisie | |
| M | Cârlig pentru remorcă | |
| N | Gol (releu de rezervă) | |
| O | Releu 2° treaptă ventilator | |
| P | Releu sistem curățare faruri | |
| Q | Releu dezghețare lunetă spate | |
| R | Pod încălzit pentru scaun | |
| S | Releu lumini de poziție | |
| T | Releu faruri de drum | |
| U | Releu clapetă corp accelerație (doar cu motor 134.910, 135.930 / 950) | |
