Smart Fortwo (2014-2015) – cutia de siguranțe
Smart Fortwo (2014-2015) – schema cutiei de siguranțe
Anul producției: 2014, 2015.
Siguranță brichetă (priză de alimentare) în Smart Fortwo (2014-2015) este siguranța 12 în bloc siguranțe.
Bloc siguranțe în habitaclu
Blocul siguranțe se află pe partea șoferului sub bord.

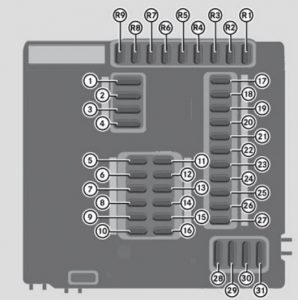

Față
1-31 – Siguranță
R1 – R9 – prize de siguranțe de rezervă
Spate
32 – 36 – Siguranță
| Siguranță | Descriere | Amperi [A] |
| 1 | Motor | 25 |
| 2 | Perii ștergător parbriz | 25 |
| 3 | Geam electric (stânga și dreapta) | 20 |
| 4 | Ventilator habitaclu (HVAC) | 25 |
| 5 | Faruri anteriore proiectoare de ceață,
faruri diurne LED |
10 |
| 6 | Lumini de poziție dreapta,
far spate dreapta, iluminare număr înmatriculare |
7,5 |
| 7 | Lumini de poziție stânga, far spate stânga | 7,5 |
| 8 | Motor, ventilație rezervor | 25 |
| 9 | Motor | 7,5 |
| 10 | Motor, cutie, levier cutie | 15 |
| 11 | Unitate control ESP® | 15 |
| 12 | Comutator faruri exterioare,
comutator semnalizatoare, modul comutator bord, priză diagnoză bord, unitate control cutie, încălzire oglindă retrovizoare exterioară, sistem alertă antifurt, senzor lumină ploaie, instrumente auxiliare, închidere centralizată, bord, Sistem monitorizare presiune pneuri (TPMS), frâne și semnalizatoare (stânga și dreapta) |
10 |
| 13 | – | – |
| 14 | Compresor aer condiționat | 15 |
| 15 | Audio, subwoofer,
sistem audio, trapă textilă (doar cabriolet), iluminare interior |
15 |
| 16 | Pompă combustibil cu senzor nivel combustibil | 15 |
| 17 | Ștergător spate (doar coupé) | 15 |
| 18 | Unitate control ESP®, unitate control EPS, sistem siguranță | 10 |
| 19 | Unitate control motor,
unitate control cutie, sistem monitorizare presiune pneuri (TPMS), priză diagnoză bord |
7,5 |
| 20 | Sistem climatizare, reglare oglinzi exterioare,
pompă spălător parbriz, sistem audio, încălzire scaun, comutator ștergător, comutator trapă textilă (doar cabriolet) |
10 |
| 21 | Priză alimentare suplimentară | 15 |
| 22 | Far de întâlnire stânga | 7,5 |
| 23 | Far de întâlnire dreapta | 7,5 |
| 24 | Far de rezervă | 15 |
| 25 | Far de drum dreapta | 7,5 |
| 26 | Far de drum stânga | 7,5 |
| 27 | Motor | 7,5 |
| 28 | De-ice spate | 40 |
| 29 | Acoperiș textil (doar cabriolet) | 30 |
| 30 | Controler cutie, ventilator radiator | 40 |
| 31 | Claxon, închidere centralizată | 20 |
| 32 | – | – |
| 33 | Comutator pornire (aprindere) | 50 |
| 34 | Unitate control ESP® | 40 |
| 35 | Unitate control ESP | 30 |
| R1 | Încălzire oglinzi exterioare | 7,5 |
| R2 | Frâne | 7,5 |
| R3 | – | – |
| R4 | – | – |
| R5 | Unitate parbriz car2go | 10 |
| R6 | – | – |
| R7 | Iluminare interioară | 5 |
| R8 | Sistem audio surround | 20 |
| R9 | Controler încălzire scaun | 25 |
