Smart Forfour A453, C453, W453 (2014-2018) – cutia de siguranțe
Smart Forfour A453, C453, W453 (2014-2018) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Smart Forfour A453, C453, W453 (2014-2018) este o siguranță de 12 în cutia de siguranțe.

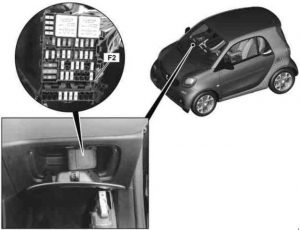

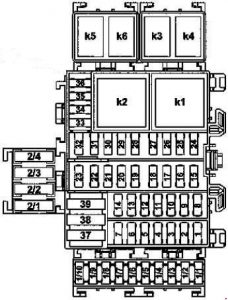

Modul cutie siguranțe și relee în interiorul vehiculului
| Nr | Descriere | [A] |
| 1 | Conexiune electrică a portbagajului spate | 20 |
| 2 | Gol | – |
| 3 | Gol | – |
| 4 | Gol | – |
| 5 | Unitate control SAM partea șoferului | 25 |
| 6 | Unitate control SAM partea șoferului | 25 |
| 7 | Unitate control SAM partea șoferului | 25 |
| 8 | Unitate control centrală SAM Radio Radio prin conector pentru bornă 15 R. |
15 |
| 9 | Gol | – |
| 10 | Claxon | 15 |
| 11 | Senzor baterie și unitate control SAM partea șoferului | 5 |
| 12 | Brichetă față cu iluminare scrumieră | 15 |
| 13 | Gol | – |
| 14 | Transmisie automată protejată prin conector pentru circuit 30 Conector diagnostic Se referă la vehicule electrice : Circuit cu siguranță 30 Conector diagnostic |
20 |
| 15 | Alimentare conector 30 cu siguranță | 15 |
| 16 | Electronică motor protejată prin conector pentru circuit 30 Se referă la vehicul electric : Alimentare pentru conector cu siguranță circuit 30 |
5 |
| 17 | Alimentare protejată prin conector pentru circuit 30 | 15 |
| 18 | Comutator lumini frână | 10 |
| 19 | Comutator reglare oglindă exterioară | 5 |
| 20 | Bobină transponder Unitate control electronică program stabilitate și comutator lumini frână Protejat prin conector pentru circuit 30 |
3 |
| 21 | Funcții luminoase protejate prin conector pentru circuit 30 | 10 |
| 22 | Senzor unghi volan Controler transmisie cu dublu ambreiaj |
5 |
| 23 | Gol | – |
| 24 | Unitate control centrală SAM | 15 |
| 25 | Unitate control centrală SAM | 10 |
| 26 | Unitate control centrală SAM | 15 |
| 27 | Unitate control centrală SAM | 20 |
| 28 | Unitate control SAM partea șoferului | 10 |
| 29 | Unitate control SAM partea șoferului | 10 |
| 30 | Comutator combinat Sirenă de alertă Alimentare circuit cutia de siguranțe 30 Conector (se referă la vehicule electrice) |
15 |
| 31 | Set de semnalizatoare și instrumente suplimentare | 10 |
| 32 | Rezervă | – |
| 33 | Unitate de control a sistemului de menținere suplimentar | 5 |
| 34 | Comutator combinat | 5 |
| 35 | Unitate de control electrică pentru servodirecție | 5 |
| 36 | Unitate de control centrală SAM | 5 |
| 37 | Unitate de control SAM partea șoferului | 30 |
| 38 | Comutator electromagnetic alimentare aer condiționat | 40 |
| 39 | Aprindere prin releu aprindere |
30 |
| Se referă la vehiculele electrice : motor ventilator | 40 | |
| 1/1 | Se referă la vehiculul electric : Alimentarea conectorului 30 al vehiculului electric | 10 |
| 1/2 | Se referă la vehiculele electrice : Unitate de control a pompei de gol pentru frâna electrică. Unitate de control a electronicii de putere |
– |
| 1/3 | Rezervă | – |
| 1/4 | Unitate de control amplificator a sistemului audio | 20 |
| 1/5 | Unitate de control transmisie cu dublu ambreiaj Se referă la vehiculele electrice : Unitate de control a tracțiunii electrice |
5 |
| 1/6 | Motor geam față stânga și motor geam față dreapta | 25 |
| 1/7 | Oglindă exterioară stânga reglabilă electric și încălzită și oglindă exterioară dreapta reglabilă electric și încălzită | 5 |
| 1/8 | Se referă la vehiculele electrice : Controler încălzire scaun față partea pasagerului. Controler încălzire scaun partea șoferului |
25 |
| 1/9 | Rezervă | – |
| 1/10 | Se referă la vehiculele electrice : Releu încălzire volan | – |
| 2/1 | Alimentare motor cu plafon moale | 20 |
| 2/2 | Alimentare motor cu plafon moale | 20 |
| 2/3 | Rezervă | – |
| 2/4 | Rezervă | – |
| Releu | ||
| K1 | Releu geam spate încălzit / oglinzi exterioare | |
| K2 | Releu geam față | |
| K3 | Releu trapă | |
| K4 | Releu faruri față | |
| K5 | Releu aprindere | |
| K6 | Releu claxon | |
| K. | Se referă la vehiculele electrice : Releu încălzire volan | |

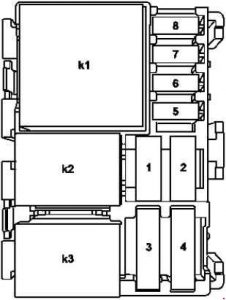

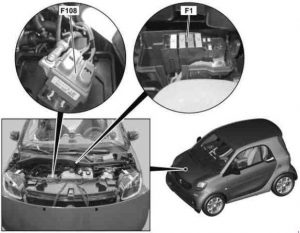

Modul cutia de siguranțe și releu al motorului cu ardere internă (F1)
| Nr | Descriere | [A] |
| 1 | Modul releu al motorului cu combustie Se referă la vehiculele electrice: Rezervă |
Diodă |
| 2 | Valabil în SUA: alimentarea releului pompei de vid | Diodă |
| Se referă la vehiculele electrice: Senzor de recunoaștere a modului transmisiei Unitate de control a tracțiunii electrice |
15 | |
| 3 | Pompă combustibil cu senzor de nivel și senzor de temperatură | 20 |
| Se referă la vehiculele electrice: Releu ventilator motor al vehiculului electric | 40 | |
| 4 | Alimentarea conectorului 30 cu siguranță | 25 |
| Se referă la vehiculele electrice: releu pompelor lichidului de răcire al sistemului de răcire a bateriei | 30 | |
| 5 | Alimentarea conectorilor pentru circuitul 87 | 15 |
| Se referă la vehiculele electrice: pompă lichid răcire a sistemului de răcire a bateriei | 15 |
| 6 | Releu compresor refrigerant | 15 |
| Se referă la vehiculele electrice: Unitate control sistem gestionare baterie Unitate control tracțiune electrică |
5 | |
| 7 | Ventilator Prin releul ventilatorului |
10 |
| Se referă la vehiculul electric: Alimentare conector alimentare unitate control electronică putere | 20 | |
| 8 | Unitate control transmisie cu dublu ambreiaj | 10 |
| Valabil pentru vehiculul electric: conector alimentare circuit 87 | 15 | |
| Releu |
||
| K1 | Circuit funcțional motor 87 Releu |
|
| K2 | Releu ventilator | |
| K3 | Bobine de aprindere / releu demaror pompă combustibil | |
| K4 | Se referă la vehiculele electrice: releu pompe lichid răcire sistem răcire baterie | |

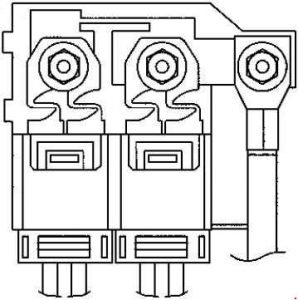

Siguranță a clemei bateriei (F108)
| Nr | Descriere | [A] |
| F1 | Siguranță electrică 3A (F108f3A) și siguranță electrică 3B (F108f3B)
Se referă la vehiculul electric: |
200 |
| F2A | Siguranță internă și alimentare modul releu (F2) Protejat de conector pentru circuit 30 Conector pentru circuit 30 |
70 |
| F2B | Unitate control electrică pentru servodirecție | 60 |
| F3A | Siguranță internă și alimentare modul releu (F2) Cheie de aprindere Protejat de conector pentru circuit 30 Conector pentru circuit 30 |
70 |
| F3B | Unitate control electronică program stabilitate | 50 |

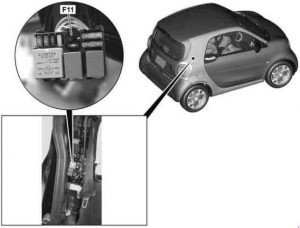

Modul cutia de siguranțe și relee de alimentare
| Nr | Descriere | [A] |
| 1 | Geam spate încălzit deasupra releului geam spate încălzit / oglinzi exterioare | 30 |
| 2 |
Controler încălzire scaun față partea pasagerului Controler încălzire scaun partea șoferului Se referă la vehiculul electric: Controler pompa gol pentru frână asistată |
30 |
| 3 | Alimentare unitate control Program Stabilitate Electronică | 25 |
| 4 | Se referă la vehicule electrice: rezervă siguranță electrică 1 și siguranță electrică 2 |
40 |
| Releu trapă glisantă | 25 | |
| 5 | Alimentare modul cutia de siguranțe și releu motor cu combustie | 60 |
| 6 | Unitate control transmisie cu dublu ambreiaj Protejat de conector pentru circuit 30 |
50 |
| Se referă la vehicule electrice: Siguranță internă vehicul și alimentare modul releu | 40 | |
| 7 | Motor ventilator
Releu ventilator |
30 |
| Comutator electromagnetic ventilator Răcire motor cu combustie ICE |
30 | |
| 8 | Rezervă | – |
| 9 | Valabil în SUA: Pompă injecție secundară aer Se referă la vehicule electrice: Încălzitor pentru baterie înaltă tensiune Releu încălzitor pentru baterie înaltă tensiune |
60 |
| Releu |
||
| K1 | Releu ventilator |
|
