Smart Fortwo A450, C450 (1998-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Smart Fortwo A450, C450 (1998–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Smart Fortwo A450, C450 (1998-2002) – schema siguranței
Anul producției: 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Smart Fortwo A450, C450 (1998-2002) este o siguranță de 12 în cutia de siguranțe pe bord.

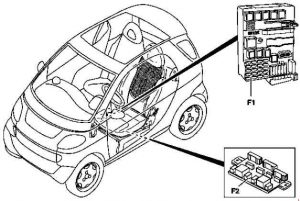

Cutia de siguranțe – poziție
- Sub bord
- Sub covoraș, sub scaunul stâng
Cutia de siguranțe sub bord
| Nr | Descriere | [A] |
| 1 | Far anteriore drept și spate, iluminare instrumente, lampă număr | 7,5 |
| 2 | Far anteriore stâng și far spate | 7,5 |
| 3 | Far anteriore proiectoare de ceață | 15 |
| 4 | Far spate proiectoare de ceață | 7,5 |
| 5 | Far faruri de întâlnire stâng cu reglarea unghiului farurilor | 7,5 |
| 6 | Far faruri de întâlnire drept cu reglarea unghiului farurilor | 7,5 |
| 7 | Far faruri de drum stâng, indicator faruri de drum | 7,5 |
| 8 | Far faruri de drum drept | 7,5 |
| 9 | Motor 160 din 16.11.99: Bobine de aprindere, demaror | 25 |
| Motor 660 din 16.11.99: Demaror | 15 | |
| 10 | din 16.11.99: Semnalizator, lumini de stop | 15 |
| 11 | Radio, sistem de navigație, schimbătoare CD, bord, tahometru, lampă de rezervă, recunoaștere automată a scaunului pentru copii, priză diagnostic, întrerupător încălzire PTC (motor 660) | 15 |
| 12 | Priză 12 V. | 15 |
| 13 | Far interior spate, priză diagnostic | 15 |
| 14 | Radio, sistem de navigație, schimbătoare CD | 15 |
| 15 | Module control: bord, ZEE, închidere centralizată, alarmă auto, deblocare la distanță portbagaj, lampă interior față | 7,5 |
| 16 | Închidere centralizată, consolă siguranță, ceas, claxon, deblocare la distanță portbagaj, iluminare interior | 15 |
| 17 | Motor ștergător spate | 15 |
| Cabrio: Scaune încălzite | 25 | |
| 18 | Scaune încălzite Cabrio: motor trapă |
25 |
| 19 | Cabrio: motor trapă | 25 |
| Trapă din sticlă glisantă | 15 | |
| 20 | Motor 160: Modul control motor | 7,5 |
| 21 | Încălzire lunetă, ventilator motor | 30 |
| 22 | din 16.11.99: Sistem cutie, cutia relee circuit 30 | 40 |
| până la 15.11.99: Semnalizatoare, lumini de stop | 15 | |
| 23 | Ventilator încălzitor | 20 |
| 24 | Geamuri electrice stânga și dreapta | 30 |
| 25 | Ștergător față, pompă spălător parbriz, ștergător spate | 20 |
| 26 | Module control: Sistem antiblocare roți (ABS), airbag, ZEE | 7,5 |
| 27 | Sistem antiblocare roți (ABS) | 50 |
| Releu | ||
| A | Releu proiectoare de ceață | |
| B | până la 15.11.99: Releu deschidere CL din 16.11.99: Releu deschidere portbagaj de la distanță |
|
| C | până la 15.11.99: Releu închidere CL din 16.11.99: Releu funcționare intermitentă ștergător spate |
|
| D | Releu claxon | |
| E | până la 15.11.99: Releu deschidere portbagaj de la distanță din 16.11.99: Ventilator încălzire, geam electric și releu de suprasarcină |
|
| F | Releu încălzire lunetă | |
| G | Releu ventilator motor | |
| H | Releu semnalizatoare stânga | |
| I | Releu semnalizatoare dreapta | |
| K | până la 15.11.99: Ventilator încălzitor, geam electric și releu de suprasarcină din 16.11.99: Releu funcționare intermitentă ștergător față |
|
| L | Releu faruri | |
| M | Releu faruri | |
Cutia de siguranțe sub covoraș, sub scaunul stâng
| Nr | Descriere | [A] |
| S1 | Radiator aer comprimat, ambreiaj magnetic compresor refrigerant | 15 |
| S2 | Pompă combustibil | 10 |
| S3 | Motor 160: Injectoare, MEG Motor 660: Injectoare, întrerupere electrică, supapă de presiune |
15 |
| S4 | Motor 160: Supapă de aerisire rezervor, senzor de oxigen Motor 660: Control timp preîncălzire |
10 |
| Releu |
||
| P. | Releu electric pompă combustibil |
|
| Q | Releu automat cutie manuală | |
| R | Releu principal | |
| S | Releu ventilator radiator aer comprimat | |
| T | Releu demaror | |
| U | Releu magnetic ambreiaj compresor aer condiționat | |
Smart Fortwo A450, C450 (2002-2007) – schema cutiei de siguranțe
Anul producției: 2002, 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Smart Fortwo A450, C450 (2002-2007) este o siguranță 12 în panoul cutiei de siguranțe pe bord.

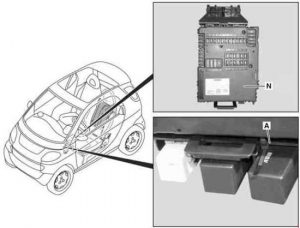

Panou cutie siguranțe – poziție
N – Panou cutie siguranțe
A – Releu

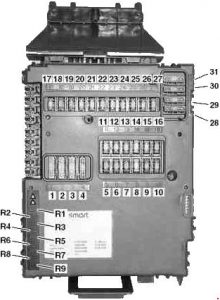

Panou cutie siguranțe
| Nr | Descriere | [A] |
| 1 | Demaror | 25 |
| 2 | Far ștergător parbriz față;
Pompă spălător parbriz. |
20 |
| 3 | Încălzitor ventilator;
Scaune încălzite. |
20 |
| 4 | Geam electric stânga/dreapta | 30 |
| 5 | Faruri de întâlnire, Faruri de drum,
far față anti-ceață, far spate, lumină de mers înapoi/ |
7,5 |
| 6 | Far poziție dreapta/spate;
Iluminare număr înmatriculare; Lumină de contur dreapta; |
7,5 |
| 7 | Far poziție stânga/spate
Lumină de contur stânga; |
7,5 |
| 8 | Releu principal motor, circuit 87/3 | 20 |
| 9 | Releu principal motor, circuit 87/2 | 10 |
| 10 | Releu principal motor, circuit 87/1 | 15 |
| 11 | Instrument de măsurare;
Consolă siguranță; Conector date; Claxon, doar cu volan sportiv din piele cu sistem de întrerupătoare cu balansier pe volan. |
7,5 |
| 12 | Radio CD, lampă interior | 15 |
| 13 | Far față anti-ceață | 15 |
| 14 | Unitate control ESP | 25 |
| 15 | Motor ventilator aer;
Compresor climatizare, doar cu sistem climatizare Plus. |
15 |
| 16 | Pompă electrică combustibil | 10 |
| 17 | Spate ștergător parbriz (fortwo coupe) | 15 |
| 18 | Unitate control ESP;
Unitate control sisteme siguranță. |
7,5 |
| 19 | Reglare oglinzi exterioare,
doar cu oglinzi exterioare reglabile electric și încălzite. |
7,5 |
| 20 | Radio;
Instrument de măsurare; Vitezometru; Conector date; Schimbător casete CD. |
15 |
| 21 | Priză internă;
Brichetă. |
15 |
| 22 | Far faruri de întâlnire dreapta | 7,5 |
| 23 | Far faruri de întâlnire stânga | 7,5 |
| 24 | Far faruri de drum dreapta | 7,5 |
| 25 | Far faruri de drum stânga;
Martor lumini faruri de drum. |
7,5 |
| 26 | Lumini de stop | 15 |
| 27 | Unitate control electronic motor MEG;
Unitate control motor EDG |
7,5 |
| 28 | Încălzire lunetă spate (fortwo coupe);
Motor ventilator răcire |
30 |
| 29 | Trapă moale (fortwo cabrio)
Trapă din sticlă electrică glisantă (din anul model 2005). |
30 |
| 30 | Unitate control electronică
modul levier cutie viteze |
40 |
| 31 | Claxon;
Închidere centralizată; Deschidere de la distanță a portbagajului. |
30 |
| R1 | Trapă din sticlă electrică glisantă
(până la anul model 2004) |
15 |
| R2 | Unitate control multifuncțională | 5 |
| R3 | Gol | – |
| R4 | Gol | – |
| R5 | Unitate control multifuncțională | 15 |
| R6 | Gol | – |
| R7 | Gol | – |
| R8 | Trapă moale (fortwo cabrio) | 25 |
| R9 | Scaune încălzite | 25 |

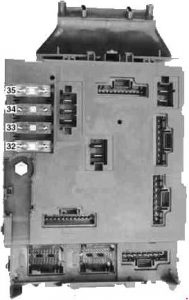

Cutia de siguranțe (spate)
| Nr | Descriere | Amp [A] |
| 32 | Pompă injecție aer secundar (control emisii) | 30 |
| 33 | Cheie aprindere | 50 |
| 34 | Modul control ESP (N47-5) | 50 |
| 35 | Modul control servodirecție (N68) | 30 |
Releu
| Nr | Releu |
| A | Releu faruri proiectoare de ceață |
| B | Controler scaun încălzit stânga |
| C | Controler scaun încălzit dreapta |
