Skoda Felicia – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Škoda Felicia, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

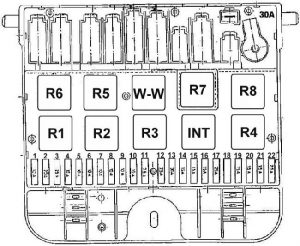

Skoda Felicia – schema del fusibile
Anul producției: –
| Nr |
Amperaggi [A] |
Descriere |
| 1 | 10 | Sistem de control al motorului (Bosch Mono-Motronic)
Control iluminare. |
| 2 | 20 | Intermitență și ștergător/ștergătoare parbriz, intermitență lunetă și pulverizator |
| 3 | 25 | Încălzitor |
| 4 | 15 | Pompă combustibil (Bosch Mono-Motronic), senzor de oxigen,
injector |
| 5 | 10 | Far față proiectoare de ceață (dreapta) |
| 6 | 10 | Far față proiectoare de ceață (stânga), lumină de control |
| 7 | 10 | Far față faruri de drum dreapta |
| 8 | 10 | Far față faruri de drum stânga, lumină de control |
| 9 | 10 | Far față faruri de întâlnire dreapta |
| 10 | 10 | Far față faruri de întâlnire stânga, lumină de control |
| 11 | 7.5 | Far spate (dreapta) |
| 12 | 7.5 | Far spate proiectoare de ceață, lumină de control |
| 13 | 30 | Dezghețare lunetă, lumină de control,
dezghețare oglindă |
| 14 | 15 | Lumini de stop; Lumini de urgență. |
| 15 | 15 | Lumină interioară; priză alimentare,
alarmă |
| 16 | 15 | Încuietoare ușă motorizată, pulverizatoare faruri |
| 17 | 25 | Claxon,ventilator răcire,
întrerupător |
| 18 | – | Neutilizat |
| 19 | 15 | Lichid frâne lumină avertizare,instrumentație,
întrerupător lumini, AKIN, scaune încălzite, oglindă electrică, geam electric, ceas |
| 20 | 15 | Bobine de aprindere,sistem control motor
(Bosch Mono-Motronic) |
| 21 | 15 | Lumini semnalizatoare,bec rezervă |
| 22 | 7.5 | Far spate (stânga),iluminare |
| Releu | ||
| R1 | Releu far | |
| R2 | Releu proiectoare de ceață față | |
| R3 | Releu proiectoare de ceață spate | |
| R4 | Geam spate încălzit | |
| R5 | Releu pompă combustibil (Bosch Mono-Motronic) | |
| R6 | Buzzer avertizare lumină laterală | |
| R7 | Releu evacuare la contact X | |
| R8 | Releu urgență | |
| INT | Releu ștergător spate și pulverizator | |
| W-W | Releu ștergător intermitent | |
