Seat Arona (2017-2021) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Arona 2017–2021, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Seat Arona (2017-2019) – schema siguranță

Anul producției: 2017, 2018 2019.



Siguranță brichetă (priză de alimentare) în Seat Arona este siguranța nr. 2 în bloc siguranțe al bordului.

Culori siguranțe

Culoare Amperaj [A]
negru 1
purpuriu 3
maro deschis 5
maro 7.5
roșu 10
albastru 15
galben 20
alb sau transparent 25
verde 30
portocaliu 40



Poziția cutiei de siguranțe

Habitaclu

Se află pe bord, în partea șoferului, în spatele panoului.

Poziția cutiei de siguranțe

Compartiment motor

Poziția cutiei de siguranțe - 2

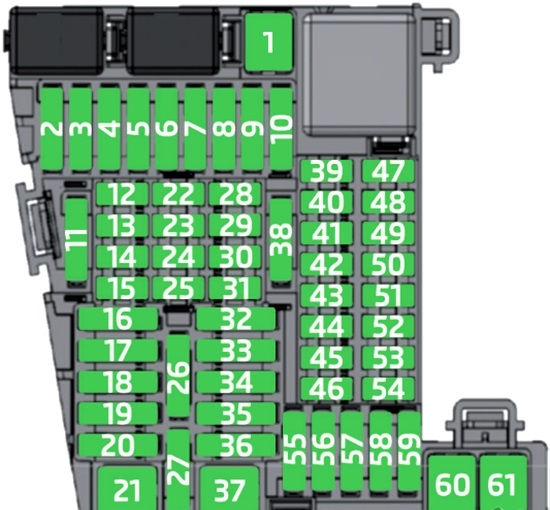

Schemele cutiei de siguranțe

2017

Tablou de bord (2017)

Schemele cutiei de siguranțe

Alocarea siguranțelor pe bord (2017)

Nr Descriere Amperaj [A]
Nr Descriere Amperaj [A]
1 Carlig remorcă 20
2 Brichetă;

Priză de alimentare.

 20
3 Amplificator audio 30
6 Închidere centralizată 40
8 Ventilator încălzire;

Climatronic.

 30
10 Carlig remorcă 20
11 Supape electromagnetice CNG. 7.5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7.5
14 Coloană volan LSS:

Control ștergătoare parbriz.

 10
15 Bord 7.5
16 Alimentare lumină dreapta 40
17 Control geam portieră dreapta 30
18 Ștergător parbriz 30
19 Radio;

Sistem multimedia.

 25
20 Geam spate încălzit 30
21 Unitate control SCR 30
23 Cameră spate 7.5
24 Cutia de conexiune;

Cablaj interior sursă audio (dublu port USB-Aux IN);

Amplificator telefon;

Display MIB.

 5
25 Electronică coloană volan (MFL) 7.5
26 Gateway CAN 7.5
27 Unitate control activă suspensie 7.5
28 Senzor DWA 7.5
29 Claxon DWA 7.5
Nr Descriere Amperaj [A]
31 Control climatizare 9AA/9AB 7.5
31 Unitate control 9AK Climatronic 15
32 Coloană volan LSS, fără Kessy 7.5
33 Control fereastră ușă stânga 30
35 Alimentare lumini stânga 40
36 Semnal acustic 20
37 Controler scaune încălzite 30
38 BCM Power C63 30
39 BSD, PDC.MRR 10
40 Comutator lumini;

Port diagnostic;

Reglare intensitate lumini;

Coloană volan LSS:

Lumini,

Faruri halogen,

Comutator lumini marsarier.

 7.5
41 Oglindă electrocrormatică;

Reglare oglinzi exterioare;

RKA fără radio.

 7.5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG.

 7.5
43 Bobină releu DWP;

Motor ștergător spate.

 15
44 Sistem airbag 7.5
45 Far stânga Leimo Plus 7.5
46 Far stânga Leimo Plus 7.5
48 Bloc coloană volan;

Unitate control Kessy.

 7.5
49 Bobină releu SCR 7.5
51 Senzor presiune AA;

Duze încălzite.

 7.5
53 Manetă cutie automată;

ZSS.

 7.5
58 Pompă apă dublă 7.5
59 Oglinzi retrovizoare încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30
Motor (2017)

Schemele cutiei de siguranțe - 2

Alocarea siguranțelor în compartiment motor (2017)

Nr Descriere Amperaj [A]
Nr Descriere Amperaj [A]
1 Modul injecție motor 30
2 Supapă dozatoare combustibil (TJ4 / T6P / TJ7);

Pompă lichid răcire temperatură joasă (TJ4 / T6P / TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă lichid răcire AGR (TJ1);

Presiune înaltă și joasă apă (TJ1);

Bobină releu SCR.

 7.5
3 Senzori lambda 15
4 Releu pompă motor benzină (MPI);

Unitate control manometru (TSI și Diesel).

 15
5 Traductor presiune;

Supapă electromagnetică EPW;

Senzor TOG;

Ventilator electric PWM;

Supapă control arbore cu came;

Supapă rezervor cărbune activ;

Supapă reglare presiune ulei (TSI).

 15
6 Bobine de aprindere (MPI și TSI) 30
6 Releu bujie aprindere;

Rezistență tub admisie (Diesel).

 7.5
7 Pompă gol (TSI) 15
8 Injectoare și bobină releu EKP (MPI și CNG);

Supapă dozatoare combustibil (Diesel).

 10
9 Senzor servofrână 7.5
10 Baterie Vref: Gateway, BDM și BCM 7.5
14 Modul injecție motor;

Releu principal motor;

ESC.

 15
Nr Descriere Amperaj [A]
15 Cutie automată DQ200 și AQ160 30
17 50 Diag 7.5
18 Demaror 30
20 ESC (pompă) 60
20 ABS (pompă) 40
21 ESC / ABS (valve) 25
24 Ventilator electric TH4 fără climatizare pentru țări cu climă temperată 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 20
25 PTC1 40
26 Ventilator electric TJ1 / TJ4 / TJ7 / T6P sau TH4 / T5I pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 30
27 PTC2 40
28 PTC3 40


2018, 2019

Tablou de bord (2018, 2019)

Schemele cutiei de siguranțe - 3

Atribuirea siguranțelor în tabloul de bord (2018, 2019)

Leggere  Seat Exeo (2008-2013) – baterie
Nr Descriere Amperaj [A]
Nr Descriere Amperaj [A]
1 Carlig remorcă 20
2 Brichetă;

Priză de alimentare.

 20
3 Amplificator audio 30
6 Închidere centralizată 40
8 Ventilator încălzire;

Climatronic.

 30
10 Carlig remorcă 20
11 2018:

Supape electromagnetice CNG.

 7.5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7.5
14 Coloană volan LSS:

Control ștergător

 10
15 Bord 7.5
16 Alimentare lumină dreapta 40
17 Control geam ușă dreapta 30
18 Ștergător 30
19 Radio;

Sistem multimedia.

 25
20 Geam spate încălzit 30
21 Unitate control SCR 30
23 Cameră spate 7.5
24 Cutia de conexiune;

Cablaj interior sursă audio (dublu port USB-Aux IN);

Amplificator telefon;

Display MIB.

 5
25 Electronică coloană volan (MFL) 7.5
26 Gateway CAN 7.5
27 Unitate control activă suspensie 7.5
28 Senzor DWA 7.5
Nr Descriere Amperaj [A]
29 Claxon DWA 7.5
31 Control climatizare 9AA / 9AB 7.5
31 Unitate control 9AK Climatronic 15
32 Coloană volan LSS, fără Kessy 7.5
33 Control fereastră ușă stânga 30
35 Alimentare lumini stânga 40
36 Semnal acustic 20
37 Controler scaune încălzite 30
38 BCM Power C63 30
39 BSD, PDC.MRR 10
40 Comutator lumini;

Port diagnostic;

Reglare intensitate lumini;

Coloană volan LSS:

Lumini,

Faruri halogen,

Comutator lumini marsarier,

Oglindă electrocromatică,

RKA fără radio.

 7.5
41 Reglare oglinzi exterioare, 7.5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG;

Senzor presiune AC.

 7.5
43 Bobină releu DWP;

Motor ștergător spate;

Duze încălzite.

 15
44 Sistem airbag 7.5
45 Far stânga Leimo Plus 7.5
46 Far stânga Leimo Plus 7.5
48 Bloc coloană volan;

Unitate control Kessy.

 7.5
49 Bobină releu SCR 7.5
53 Manetă cutie automată, ZSS 7.5
58 Pompă apă dublă 7.5
59 Oglinzi retrovizoare încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30

Motor (2018, 2019)

Schemele cutiei de siguranțe - 4

Atribuirea siguranțelor în compartiment motor (2018, 2019)

Nr Descriere Amperaj [A]
Nr Descriere Amperaj [A]
1 Modul injecție motor MPI 10
1 Modul injecție motor TSI 15
1 Modul injecție motor Diesel 30
2 Supapă dozatoare combustibil (TJ4 / T6P / TJ7);

Pompă lichid răcire temperatură scăzută (TJ4 / T6P / TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă lichid răcire AGR (TJ1);

Presiune înaltă și joasă apă (TJ1);

Bobină releu SCR.

 7.5
3 Senzori lambda 15
4 Releu pompă motor benzină (MPI);

Unitate control manometru (TSI și ulei diesel).

 15
5 Traductor presiune;

Supapă electromagnetică EPW;

Senzor TOG;

Ventilator electric PWM;

Supapă control arbore cu came;

Supapă rezervor cărbune activ;

Supapă reglare presiune ulei (TSI).

 10
6 Bobine de aprindere (MPI și TSI) 20
6 Releu bujii aprindere;

Rezistență tub admisie (Diesel).

 7.5
7 Pompă gol (TSI) 15
8 Injectoare și bobină releu EKP (MPI și CNG);

Supapă dozatoare combustibil (ulei diesel).

 10
9 Senzor servofrână 7.5
10 Baterie Vref: Gateway, BDM și BCM 7.5
Nr Descriere Amperaj [A]
14 Modul injecție motor;

Releu principal motor;

ESC.

 7.5
15 Cutie automată DQ200 și AQ160 30
17 50 Diag 7.5
18 Demaror 30
20 ESC (pompă) 60
20 ABS (pompă) 40
21 ESC / ABS (supape) 25
24 Ventilator electric TH4 fără climatizare pentru țări cu climă temperată 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 20
25 PTC1 40
26 Ventilator electric TJ1 / TJ4 / TJ7 / T6P sau TH4 / T5I pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 30
27 PTC2 40
28 PTC3 40
Leggere  Seat Tarraco (2018-2021) – cutia de siguranțe

Seat Arona – schema cutiei de siguranțe

Anul producției: 2020.

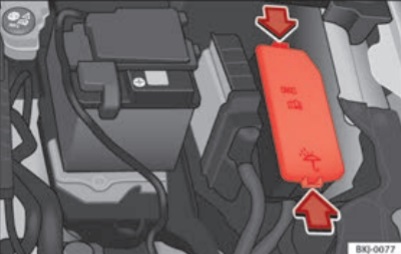

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor

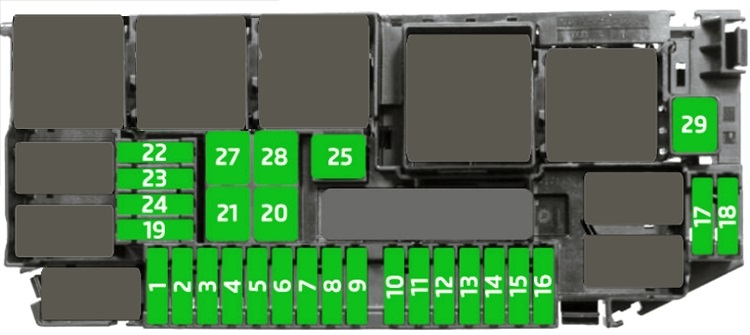

Cutia de siguranțe în compartiment motor - 2

Număr Descriere / Amperi [A]
Număr Descriere / Amperi [A]
1 Modul control injecție motor MPI 10
Modul control injecție motor TSI 15
Modul control injecție motor diesel 30
2 Supapă măsurare combustibil (TJ4/T6P/TJ7);

Pompă lichid răcire temperatură scăzută (TJ4/T6P/TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă răcire AGR (TJ1);

Pompă apă superioară și inferioară (TJ1);

Bobină releu SCR;

Supapă cap cilindri.

 7,5
3 Senzori lambda 15
4 Releu pompă motor benzină (MPI);

Modul control indicator (TSI și diesel).

 15
5 Ventilator electric (EC);

Supapă LDR;

Supapă absorbitor vapori și supapă variabilă;

Supapă reglare presiune ulei;

Supape dezactivare cilindri;

Senzor WIV și regulator presiune CNG.

 10
6 Bujii (MPI și TSI) 20
Releu bujii încălzitoare;

Rezistență tub admisie (Diesel).

 7,5
7 Pompă gol (TSI, CNG) 15
8 Bobină releu injectoare și EKP (MPI);

Supapă dozatoare (motoare diesel).

 10
9 Senzor asistență 7,5
10 Baterie Vref: Ușă, BDM și BCM 7,5
Număr Descriere / Amperi [A]
12 Compresor dezactivabil 10
14 ESC;

Element de control bobină releu 87 și motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Cutie automată DQ200 și AQ160 30
17 50 diagnosticare 7,5
18 Demaror BDM 30
20 ESC (pompă) 60
ABS (pompă) 40
21 ESC / ABS (valve) 25
24 Ventilator electric TH4 fără climatizare pentru țări cu climă temperat 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 20
PTC1 40
26 Ventilator electric TJ1/TJ4/TJ7/T6P sau TH4/T5I pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 30
PTC2 40
28 PTC3 40

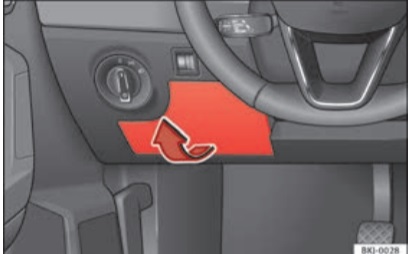

Cutia de siguranțe în partea pasagerului

Se află pe bord, partea șoferului, în spatele panoului.

Cutia de siguranțe în compartiment motor - 3

Cutia de siguranțe în compartiment motor - 4

Număr Descriere / Amperi [A]
Număr Descriere / Amperi [A]
1 Cârlig remorcă 20
3 Amplificator audio 30
4 Brichetă / Priză alimentare 12V 20
6 Închidere centralizată 40
8 Ventilator încălzire;

Climatronic.

 30
10 Cârlig remorcă 25
11 Indicator nivel CNG 7,5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7,5
14 Coloană volan LSS: comutatoare ștergător parbriz 10
15 Combinație, conexiune alarmă (+ NZ4) 7,5
16 Alimentare lumini partea dreaptă 40
17 Control geamuri uși dreapta 30
18 Ștergător parbriz față 30
19 Radio, sistem multimedia 25
20 Încălzire lunetă spate 30
21 Modul control SCR 30
23 Cameră marșarier 7,5
24 Connectivity Box;

Conexiune la surse audio externe (dublu USB);

Display MIB.

 5
25 Sistem electronic coloană volan (MFL) 7,5
26 Port CAN 7,5
27 Modul control suspensie activă 7,5
28 Senzor DWA 7,5
Număr Descriere / Amperi [A]
29 Claxon DWA 7,5
31 Modul control climatizare 9AA/9AB 7,5
Modul control Climatronic 9AK 15
32 Coloană volan LSS, fără sistem Kessy 7,5
33 Control geamuri portiere stânga 30
35 Alimentare lumini partea stângă 40
36 Semnal acustic 20
37 Modul control scaune încălzite 30
38 Alimentare BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Comutator lumini;

Intrare diagnostic;

Regulator debit faruri;

Coloană volan LSS: lumini, lumini halogen, comutator, marșarier, oglindă electrocromatică, RKA fără radio.

 7,5
41 Reglare oglinzi laterale nepliabile 7,5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG;

Senzor presiune climatizare.

 7,5
43 Bobină releu DWP;

Motor ștergător spate.

 15
44 Sistem airbag 7,5
45 Far față stânga LED 7,5
46 Far față dreapta LED 7,5
48 Bloc coloană volan;

Modul control Kessy.

 7,5
49 Releu SCR 7,5
53 Manetă cutie transmisie automată, ZSS 7,5
58 Pompă spălare parbriz față 7,5
59 Oglinzi laterale încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30


Schema cutiei de siguranțe și releelor – Seat Arona

Se referă la vehiculele produse în anii:

2021.

Culorile siguranțelor

Culoare Amperi [A]
negru 1
purpuriu 3
maro deschis 5
maro 7.5
roșu 10
albastru 15
galben 20
alb sau transparent 25
verde 30
portocaliu 40
Leggere  Seat Alhambra I (1996-2010) – baterii

Cutia de siguranțe în habitaclu

Se află pe bord partea șoferului în spatele panoului.

Culorile siguranțelor

Număr Descriere
Număr Descriere
1 Carlig remorcă 20
3 Amplificator audio 30
4 Brichetă;

Punct de alimentare 12 V.

 20
6 Închidere centralizată 40
8 Ventilator încălzire;

Climatronic.

 30
10 Carlig remorcă 25
11 Indicator CNG 7,5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7,5
14 Coloană volan LSS: control ștergătoare parbriz 10
15 Combinat;

Conexiune alarmă (+ NZ4).

 7,5
16 Alimentare lumină dreapta 40
17 Control geam dreapta în ușă 30
18 Ștergător parbriz 30
19 Radio;

Sistem multimedia.

 25
20 Geam spate încălzit 30
21 Unitate control SCR 30
23 Cameră spate 7,5
24 Cutie conectivitate;

Conectare surse audio externe (Double USB);

Display MIB.

 5
25 Electronică coloană volan (MFL) 7,5
26 Gateway 7,5
27 Unitate control suspensie activă 7,5
28 Senzor D W A 7,5
Număr Descriere
29 D W A Claxon 7,5
31 Climatizare 9AA/9AB 7,5
Unitate control Climatronic 9AK 15
32 Coloană volan LSS, fără Kessy 7,5
33 Control fereastră ușă stânga 30
35 Alimentare lumini stânga 40
36 Semnal acustic 20
37 Unitate control scaune încălzite 30
38 BCM Putere C63 30
39 BSD, PDC, MRR, PLA 10
40 Comutator lumini;

Intrare diagnostic;

Regulator debit faruri;

Coloană volan LSS:

lămpi, becuri halogen, comutator, marsarier, oglindă electrocrómatică, RKA fără radio.

 7,5
41 Reglare oglinzi exterioare rabatabile, 7,5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG;

Senzor presiune aer condiționat.

 7,5
43 Bobină releu DWP;

Motor ștergător spate.

 15
44 Sistem airbag 7,5
45 Far LED stânga complet 7,5
46 Far LED dreapta complet 7,5
48 Bloc coloană volan;

Unitate control Kessy.

 7,5
49 Releu SCR 7,5
53 Manetă cutie automată, ZSS 7,5
58 Pompă spălător parbriz față 7,5
59 Oglinzi retrovizoare încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30


Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor

Număr Descriere
Număr Descriere
1 Modul injecție motor MPI 10
Modul injecție motor TSI 15
2 Supapă dozare combustibil (TJ4/T6P/TJ7);

Pompă lichid răcire temperatură joasă (TJ4/T6P/TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă lichid răcire AGR (TJ1);

Pompă apă presiune înaltă și joasă (TJ1);

Bobină releu SCR;

Supapă apă cap cilindru.

 7,5
3 Sonde lambda 15
4 Releu pompă benzină motor (MPI);

Unitate control indicator (TSI).

 15
5 Ventilator electric (EC);

Supapă LDR;

Rezervor și supapă distribuție variabilă;

Supapă reglare presiune ulei;

Supape deconectare butelie;

Senzor WIV;

Regulator presiune CNG.

 10
6 Bujii (MPI și TSI) 20
7 Pompă gol (TSI, CNG) 15
8 Injectoare și bobină releu EKP (MPI) 10
9 Senzor servocomandă 7,5
10 Baterie Vref: gateway, BDM și BCM 7,5
12 Compresor detașabil 10
Număr Descriere
14 ESC, releu 87 bobină și controler motor motoare (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). 7,5
15 Cutie automată DQ200 și AQ160 30
17 50 Diag 7,5
18 Demaror BDM 30
20 ESC (pompă) 60
ABS (pompă) 40
21 ESC/ABS (valve) 25
24 TH4 Ventilator electric fără climatizare pentru țări cu climă temperat 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 20
PTC1 40
26 TJ1/TJ4/TJ7/T6P sau TH4/T5I Ventilator electric pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 30
PTC2 40
28 PTC3 40

Post correlati:

  1. Seat Leon (2005-2021) – cutia de siguranțe
  2. Seat Leon II (2005-2012) – baterie
  3. Seat Leon III (din 2012) – baterii
  4. Seat Toledo IV (din 2012) – baterii
  5. Seat Mii elettrica (2019-2021) – cutia de siguranțe
  6. Seat Cordoba III (2003-2009) – cutia de siguranțe
  7. Seat Arosa (1997-2004) – cutia de siguranțe
  8. Seat Ibiza 6J (2016-2017) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
