Seat Ibiza (1993-2021) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Ibiza 1993–2021, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Cuprins

Seat Ibiza (1993-2002) – schema siguranțelor

Anul producției: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (1993-2002) este siguranța 49 în cutia de siguranțe

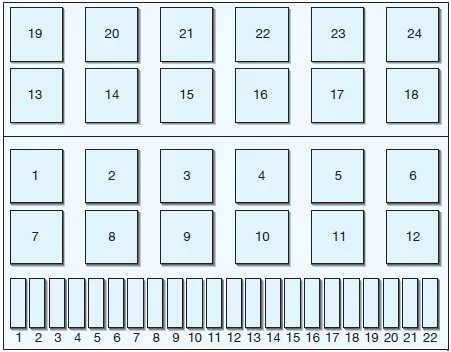

Schema siguranțelor

Schema siguranțelor
Seat Ibiza – schema siguranțelor
Nr Amperaj [A] Descriere
1 10 Faruri de întâlnire stânga și regulator
2 10 Far de întâlnire dreapta și regulator
3 10 Iluminare plăcuță înmatriculare
4 15 Ștergător lunetă spate
5 15 Spălător parbriz și ștergător parbriz față
6 20 Ventilator aer proaspăt;

Climatizare.
7 10 Lumini laterale și spate dreapta;

Iluminare compartiment motor.
8 10 Lumini de poziție și spate – stânga
9 20 Oglinzi încălzite, lunetă spate
10 15 Faruri față și spate proiectoare de ceață
11 10 Faruri de drum partea stângă;

Faruri de urgență.
12 10 Faruri de drum dreapta
13 10 Claxon
14 10 Faruri marșarier;

Scaune încălzite.
15 10 Echipament motor
16 15 Tablou de bord;

Ceas;

Iluminare interioară;

Lumini de semnalizare.
17 10 Semnalizatoare
18 20 Pompă combustibil;

Senzor de oxigen;

Injectoare.
19 30 Grup ventilator răcire
20 10 Lumină de stop
21 15 Închidere centralizată;

Iluminare portbagaj;

Radio.
22 10 Brichetă
Releu
1 –
2 Releu ștergător/ștergător lunetă spate
3 Releu de alimentare
4 Releu de contact „X”
5 –
6 Releu lumini de avarie
7 Releu ștergătoare faruri
8 Releu temporizator spălător parbriz;

Ștergător față.
9 Releu semnal acustic de avertizare pornit
10 Releu proiectoare de ceață sau punte de legătură.
11 Releu claxon cu două tonuri sau punte de legătură
12 Pompă combustibil sau releu bujii aprindere
13 * –
14 * Închidere centralizată cu telecomandă (160)

sau releu 2. viteză ventilator

electric (80).
15 * Releu colector admisie (1)
16 * Ventilator electric 2. viteză
15 Releu electronic al cutiei de conexiuni

pentru controlul motor Diesel (144), turbodiesel (166)
16
17 * Siguranță bujii aprindere motor

diesel sau releu ABS (178)
18 * Releu ABS (178) sau releu pentru

modele cu far dublu (145) / (200)
19 * Închidere centralizată cu telecomandă (160)
20 * Siguranță geamuri electrice (53)
21 * Releu motor (31) / 2. viteză

ventilator electric (53).
22 * Releu cutie automată (150)
23 * Releu bujii aprindere motorină

sau siguranță ABS.
24 * Releu EDS (79) sau

releu cutie automată (150).
* – aceste poziții ale releelor pot varia

Seat Ibiza (2002-2008) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2007.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (2002-2008) este siguranța 49 în cutia de siguranțe de pe bord.

Codificare culori a siguranțelor
Culoare Amperi [A]
Bej 5 A
Maro 7,5 A
Roșu 10 A
Albastru 15 A
Galben 20 A
Alb/Natural 25 A
Verde 30 A

Poziția cutiei de siguranțe: Seat Ibiza 3 siguranțe – descriere

Compartiment pasageri

Siguranțele se află pe partea stângă a bordului în spatele capacului.
La modelele cu volan pe partea dreaptă, siguranțele se află pe partea dreaptă a bordului în spatele capacului.

Compartiment motor

Se află în compartimentul motor pe baterie.

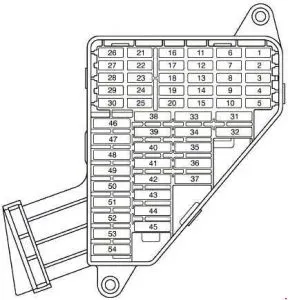

Siguranțe pe partea stângă a bordului

Siguranțe pe partea stângă a bordului
Seat Ibiza – schema cutiei de siguranțe – bord stânga
Nr Descriere Ampere [A]
1 din 2006:

Pompă apă secundară 1,8 20 VT (T16)

 15
2 Sistem antiblocare roți (ABS)/ESP 10
3 – –
4 Lumină de stop, întrerupător ambreiaj;

Bobine releu.

 5
5 Modul control motor (benzină) 5
6 Lumină laterală dreapta 5
7 Lumină laterală stânga 5
8 Control încălzire oglindă 5
9 Senzor de oxigen 10
10 Semnal „S”. Unitate radio 5
11 din 2006:

Alimentare electrică oglinzi.

 5
12 Reglare înălțime faruri 5
13 Senzor presiune/

Senzor nivel ulei.

 5
14 Motor încălzire suplimentar;

Pompă combustibil;

Pompă ulei.

 10
15 Cutie automată 10
16 Scaune încălzite 15
17 Unitate control motor 5
18 Panou bord;

Încălzire și ventilare;

Navigație;

Reglare înălțime faruri;

Oglindă electrică.

 10
19 din 2006:

Lumină marșarier

 10
până în 2005:

Lumină marșarier

 10
20 Pompă spălător parbriz 10
21 Faruri de drum dreapta 10
22 Faruri de drum stânga 10
23 Iluminare plăcuță;

Semnalizator lumină laterală.

 5
24 Ștergător parbriz spate 10
25 Injectoare (combustibil) 10
26 Întrerupător lumină de frână;

ESP (senzor direcție).

 10
27 Panou bord;

Diagnosticare.

 5
28 Iluminare compartiment port-objete;

Iluminare portbagaj;

Iluminare internă.

 10
29 Climatronic 5
30 din 2006:

Control închidere centralizată

 5
31 Control geam față stânga 25
32 până în 2005:

Control închidere centralizată.

 15
33 Semnal acustic cu

alimentare autonomă.

 15
34 Unitate control motor 15
35 Panoramă 20
36 Încălzire;

Motor ventilator.

 25
37 Pompă spălător faruri 20
38 Faruri față și spate proiectoare de ceață 15
39 Centrală motor (benzină) 15
40 din 2006:

Centrală motor diesel+

pompă combustibil SDI

 30
până în 2005:

Unitate control motor

(Diesel).

 20
41 Indicator nivel combustibil 15
42 Transformator aprindere+

centrală motor T70

 15
43 Faruri de întâlnire (partea dreaptă) 15
44 Control geam spate stânga 25
45 Control geam față dreapta 25
46 Ștergător parbriz față 20
47 Parbriz încălzit 20
48 Unitate indicator 15
49 Brichetă 15
50 din 2006:

Unitate închidere

 15
până în 2005:

Senzor ploaie actual;

Închidere centralizată.

 20
51 Radio;

CD;

GPS;

Telefon.

 20
52 Claxon 20
53 Faruri de întâlnire (partea stângă) 15
54 Control geam spate dreapta 25

Cutia de siguranțe în compartiment motor pe baterie

Nr Descriere Ampere [A]
1 PTC (încălzire suplimentară

electrică prin aer)

 40
2 PTC (încălzire suplimentară

electrică prin aer)

 40
3 PTC (încălzire suplimentară

electrică prin aer)

 40

Siguranțe în compartiment motor deasupra bateriei

Siguranțe în compartiment motor deasupra bateriei

Seat Ibiza – schema cutiei de siguranțe – compartiment motor deasupra bateriei
Nr Descriere Amp [A]
1 Alternator;

Demaror.

 175
2 Distribuirea tensiunii de alimentare

în interiorul vehiculului.

 110
3 Pompă servodirecție 50
4 SLP

(benzină);

Încălzire preliminară

bujii de aprindere

(Diesel).

 50
5 Încălzire 40
6 Unitate Sistem antiblocare roți (ABS) 40
7 Unitate Sistem antiblocare roți (ABS) 25
8 Încălzire 30
9 Unitate Sistem antiblocare roți (ABS) 10
10 Unitate control cablu 5
11 Ventilator Climatizare 5
12 – –
13 Unitate Jatco pentru

cutie automată.

 5
14 – –
15 – –
16 – –

Poziție în compartiment motor: panou lateral

Nr Descriere Amp [A]
B1 Alternator (<140 W) 150
Alternator (> 140 W) 200
C1 Servodirecție 80
D1 PTC (încălzire suplimentară

electrică prin aer).

 100
E1 Ventilator (> 500 W) 80
Ventilator (<500 W) 50
F1 Alimentare multi-loc “30”;

cutia de siguranțe internă,

 100
G1 Alimentare tensiune siguranță remorcă

în cutia de siguranțe internă.

 50
H1 – –

Seat Ibiza (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (2009) este o siguranță de 40 în cutia de siguranțe.

Codificare culori a siguranțelor
Culoare Amperi [A]
Gri 2
Purpuriu 3
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

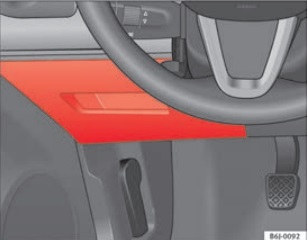

Poziția siguranțelor

Siguranțele din bord se află pe partea stângă a planșei de bord.

Poziția siguranțelor

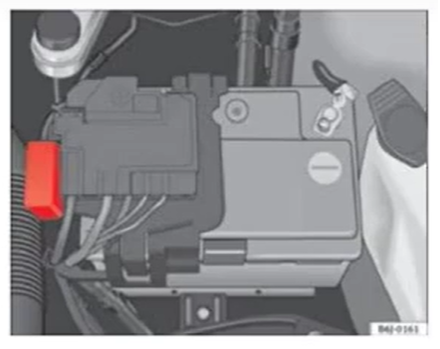

Compartiment motor: capacul cutiei de siguranțe

Schemele siguranțelor

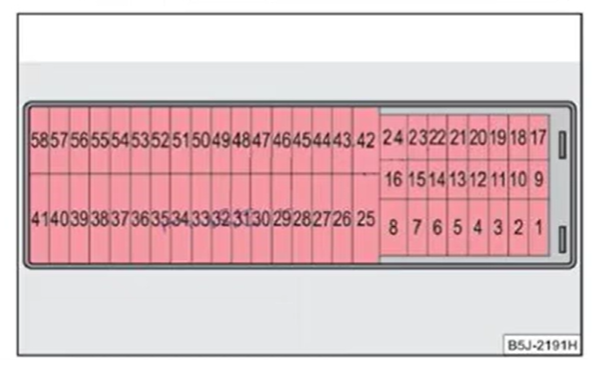

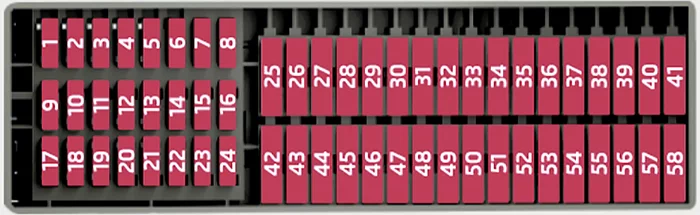

Siguranțe pe partea stângă a planșei de bord

Nr Descriere Ampere [A]
1 Asistență la direcție;

Funcționarea motorului.

 7,5
2 Diagnosticare;

Încălzire;

Climatizare;

Climatronic;

Oglindă retrovizoare electrică;

Navigator;

Comutator presiune climatizare;

Ventilator climatizare;

Kisi.

 10
3 Centrală motor pe benzină;

Debitmetru;

Centrală motor Diesel;

Bobine releu;

Funcționarea motorului.

 5
4 Comutator Sistem antiblocare roți (ABS);

ESP (senzor direcție).

 10
5 Duza încălzire lumină marșarier 10
6 Panou instrumente 5
7 Far spate proiectoare de ceață 5
8 – –
9 Manetă far 10
10 Manetă far;

Ambreiaj (benzină);

Frâne (toate).

 5
11 Unitate control sistem airbag 5
12 Manetă cutie automată/faruri 10
13 Control oglindă laterală 5
14 Faruri stânga AFS 15
15 Faruri dreapta AFS 15
16 La portbagaj 15
17 Iluminare plăcuță înmatriculare;

Dimmer;

Martor lumină laterală.

 5
18 Rezistor 5
19 Unitate control electronică 5
20 Indicatori 15
21 Control iluminare, panou instrumente 5
22 Unitate control electronică,

oglinzi încălzite.

 5
23 Modul injecție motor;

Senzor ploaie;

Manetă cutie de viteze;

Releu demaror.

 7,5
24 Iluminare compartiment motor;

Iluminare portbagaj;

Iluminare interior.

 10
25 Asistență parcare 20
26 Cârlig remorcă
27 Intrare 12 V;

Brichetă.

 15
28 Senzor de oxigen 10
Leggere  Seat Exeo (2008-2013) – cutia de siguranțe
29 Alimentarea motorului 20
30 Funcționarea motorului pe benzină 10
31 Funcționarea motorului pe benzină;

Bujii incandescente;

Bobină releu;

Ventilator electric Bi-turbo.

 10
32 Unitate de control motor Diesel 15
33 Alimentarea întrerupătorului încălzitorului ambreiajului 5
34 Unitate de control combustibil;

Alimentarea motorului bi-turbo.

 15
35 Controler scaune încălzite 15
36 Far faruri de întâlnire dreapta 10
37 Far faruri de întâlnire stânga 10
38 – –
39 – –
40 – –
41 – –
42 Claxon 20
43 Trapă panoramică 30
44 Ștergătoare parbriz 20
45 Încălzirea lunetei spate 20
46 Radio;

Telefon VDA;

Bluetooth;

Control pe coloana volanului.

 20
47 Climatronic;

Climatizare.

 5
48 Unitate bloc 15
49 Geam față electric 30
50 Geamuri spate electrice 30
51 Controler transmisie automată 30
52 Senzor alarmă/volum 15
53 Releu pompă EKP 15
54 Luminiță marșarier pentru cutie automată;

Far proiectoare de ceață.

 15
55 Transformator aprindere 15
56 Ștergător parbriz spate 10
57 Faruri de întâlnire (partea dreaptă) 15
58 Faruri de întâlnire (partea stângă) 15

Siguranțe sub volan în suportul releului

Siguranțe PTC

Nr Descriere Ampere [A]
1 Încălzire electrică suplimentară a aerului 40
2 Încălzire electrică suplimentară a aerului 40
3 Încălzire electrică suplimentară a aerului 40

Siguranțe AUX 1

Nr Descriere Ampere [A]
1 Faruri de întâlnire (partea stângă) 15
2 Faruri de întâlnire (partea dreaptă) 15
3 Pompă spălător faruri 20

Siguranțe AUX 3

Nr Descriere Ampere [A]
1 Modul control remorcă 15
2 Modul control remorcă 20
3 Modul control remorcă 20

Siguranțe în compartimentul motor deasupra bateriei

Siguranțe nemetalice

Siguranțe nemetalice

Nr Descriere Ampere [A]
1 Control Sistem antiblocare roți (ABS) 25
2 Electroventilator;

Ventilator climatizare.

 30
3 Ventilator climatizare 5
4 Unitate Sistem antiblocare roți (ABS) 10
5 Unitate control electronic 5
6 Modul injectare 5

Seat Ibiza (2010) – schema cutiei de siguranțe

Anul producției: 2010.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (2010) este o siguranță de 40 în cutia de siguranțe de pe bord.

Codificare pe culori a siguranțelor
Culoare Amperaj [A]
Gri 2
Purpuriu 3
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

Poziția siguranțelor

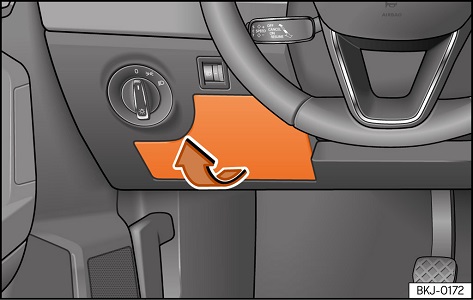

Siguranțele din bord se află pe partea stângă a bordului.

Poziția siguranțelor

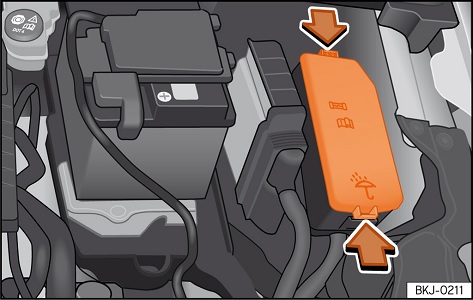

Compartiment motor: capacul cutiei de siguranțe

Poziția siguranțelor - 2

Schemele siguranțelor

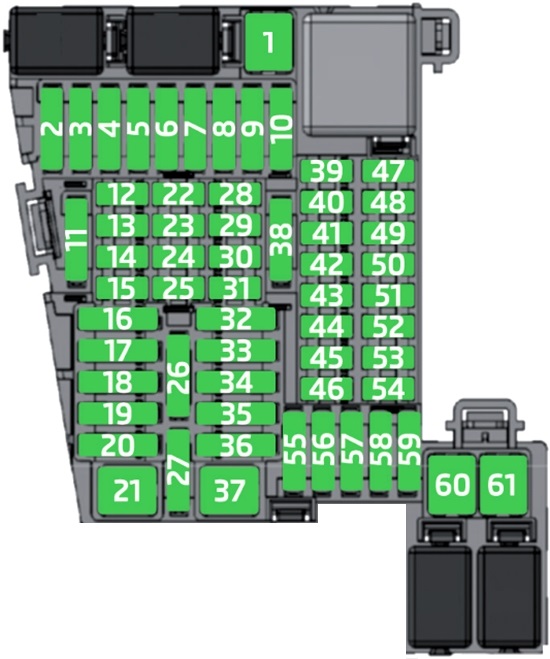

Siguranțe pe partea stângă a bordului

Siguranțe pe partea stângă a bordului

Nr Descriere Amperaj [A]
1 Asistență la direcție;

Funcționarea motorului.

 7,5
2 Diagnosticare;

Încălzire;

Climatizare;

Climatronic;

Oglindă retrovizoare electrică antiorbire;

Navigator;

Comutator presiune climatizare;

Ventilator climatizare;

Unitate control AFS;

Releu Coming home;

Soundaktor.

 10
3 Controler motor pe benzină;

Debitmetru;

Controler motor diesel;

Bobine releu;

Funcționare motor;

Controler combustibil bi-turbo.

 5
4 Comutator ABS;

ESP (senzor direcție);

Manetă iluminare.

 10
5 Lumină marșarier;

Duze încălzite.

 10
6 Panou instrumente 5
7 Lumină spate ceață 5
8 – –
9 Manetă far 10
10 Manetă far;

Ambreiaj (benzină);

Frâne (toate).

 5
11 Unitate control airbag 5
12 Manetă cutie automată/

faruri.

 10
13 Control oglindă exterioară 5
14 Far stânga AFS 15
15 Far dreapta AFS 15
16 – –
17 Iluminare plăcuță înmatriculare;

Dimmer;

Martor control lumină laterală.

 5
18 Rezistor 5
19 Unitate control electronică 5
20 Semnalizatoare 15
21 Control iluminare;

Bord.

 5
22 Unitate control electronică;

Oglinzi încălzite.

 5
23 Modul injecție motor;

Senzor ploaie;

Manetă cutie;

Releu demaror.

 7,5
24 Iluminare compartiment portbagaj;

Iluminare portbagaj;

Iluminare interior.

 10
25 Asistență parcare 5
26 Cârlig remorcă
27 – –
28 Senzor de oxigen 10
29 Alimentarea motorului 20
30 Funcționarea motorului pe benzină 10
31 Funcționarea motorului pe benzină;

Bujii;

Bobină releu;

Ventilator electric Bi-turbo.

 10
32 Unitate de control a motorului 15
33 Alimentarea întrerupătorului ambreiajului;

Releu încălzire;

Senzor servocomandă.

 5
34 Unitate de control a combustibilului;

Alimentarea motorului bi-turbo.

 15
35 – –
36 Far de întâlnire dreapta 10
37 Far de întâlnire stânga 10
38 Motor ventilator electric 30
39 – –
40 Intrare 12 V;

Brichetă.

 15
41 Controler scaune încălzite;

Suport pahare.

 25
42 Claxon 20
43 Trapă panoramică 30
44 Ștergător/Ștergătoare parbriz 20
45 Geam spate încălzit 20
46 Radio;

Telefon VDA;

Bluetooth;

Control pe coloana volanului.

 20
47 Climatronic 5
48 Unitate bloc 25
49 Geam față electric 30
50 Geamuri spate electrice 30
51 Controler cutie automată 30
52 Senzor alarmă/volum 15
53 Releu pompă electrocinetică;

Unitate de control a combustibilului bi-turbo.

 15
54 Lumină de marșarier pentru cutie automată;

Lumină anticeață.

 15
55 Transformator aprindere 15
56 Ștergător spate 10
57 Faruri de întâlnire (partea dreaptă) 15
58 Far de întâlnire (partea stângă) 15

Siguranțe sub volan în suportul releului

Siguranțe PTC

Nr Descriere Amperaj [A]
1 Încălzire electrică suplimentară a aerului 40
2 Încălzire electrică suplimentară a aerului 40
3 Încălzire electrică suplimentară a aerului 40

Siguranțe AUX 1

Nr Descriere Amperaj [A]
1 Faruri de întâlnire (partea stângă) 15
2 Faruri de întâlnire (partea dreaptă) 15
3 Pompă spălător faruri 20

Siguranțe AUX 3

Nr Descriere Amperaj [A]
1 Unitate control remorcă 15
2 Unitate control remorcă 20
3 Unitate control remorcă 20

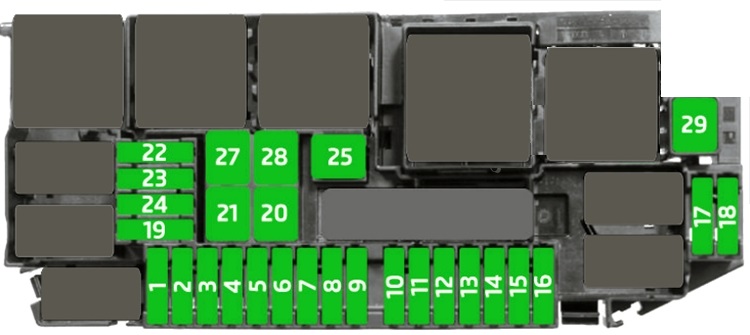

Siguranțe în compartimentul motor deasupra bateriei

Siguranțe nemetalice

Siguranțe nemetalice

Nr Descriere Amperaj [A]
1 Unitate Sistem antiblocare roți (ABS) 25
2 Încălzitor electric;

Ventilator climatizare.

 30
3 Ventilator climatizare 5
4 Unitate Sistem antiblocare roți (ABS) 10
5 Unitate control electronic 5
6 Modul injecție 5

Seat Ibiza (2011) – schema cutiei de siguranțe

Anul producției: 2011.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (2011) este siguranța 40 în cutia de siguranțe de pe bord.

Codificare pe culori a siguranțelor
Culoare Amperi [A]
Gri 2
Purpuriu 3
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

Poziția siguranțelor

Siguranțele din bord se află pe partea stângă a planșei de bord.

Poziția siguranțelor

Compartiment motor: capacul cutiei de siguranțe

Poziția siguranțelor - 2

Schemele siguranțelor

Siguranțe pe partea stângă a bordului

Siguranțe pe partea stângă a bordului

Nr Descriere Ampere [A]
1 Asistență la direcție;

Funcționarea motorului.

 7,5
2 Diagnosticare;

Încălzire;

Climatizare;

Climatronic;

Oglindă retrovizoare electrică anti-orbire;

Navigator;

Comutator presiune climatizare;

Ventilator climatizare;

Kisi;

Unitate control AFS;

Releu Coming home;

Soundaktor.

 10
3 Controler motor pe benzină;

Debitmetru;

Controler motor diesel;

Bobine releu;

Funcționare motor;

Controler combustibil bi-turbo.

 5
4 Comutator ABS;

ESP (senzor direcție);

Manetă iluminare.

 10
5 Lumină marșarier;

Duze încălzite.

 10
6 Panou instrumente 5
7 Lumină spate ceață 5
8 – –
9 Manetă far 10
10 Manetă far;

Ambreiaj (benzină);

Frâne (toate).

 5
11 Unitate control sistem airbag 5
12 Manetă cutie automată,

faruri.

 10
13 Control oglindă exterioară 5
14 Faruri stânga AFS 15
15 Faruri dreapta AFS 15
16 – –
17 Iluminare plăcuță înmatriculare;

Dimmer;

Martor control lumină laterală.

 5
18 Rezistență 5
19 Unitate control electronică 5
20 Semnalizatoare 15
21 Control iluminare, panou instrumente 5
22 Unitate control electronică;

Oglinzi încălzite.

 5
23 Modul injecție motor;

Senzor ploaie;

Manetă cutie automată;

Releu demaror.

 7,5
24 Iluminare compartiment mănuși

Iluminare portbagaj;

Iluminare interior.

 10
25 Asistență parcare 5
26 Cârlig remorcă
27 – –
28 Senzor de oxigen 10
29 Alimentare motor 20
Pompă gol (LPG) 15
30 Funcționarea motorului pe benzină 10
31 Funcționarea motorului pe benzină;

Bujii aprindere;

Bobină releu;

Ventilator electric Bi-turbo.

 10
32 Unitate control motor 15
33 Alimentare întrerupător ambreiaj;

Releu încălzire;

Senzor servocomandă.

 5
34 Unitate control combustibil;

Alimentare motor bi-turbo.

 15
35 – –
36 Far dreapta 10
37 Faruri stânga;

Coming Home;

Releu faruri

(aprindere automată faruri).

 10
38 Motor ventilator electric 30
39 – –
40 Intrare 12 V;

Brichetă.

 15
41 Controler scaune încălzite,

suport pahare.

 25
42 Claxon 20
43 Acoperiș panoramic 30
44 Ștergătoare parbriz 20
45 Geam spate încălzit 20
46 Radio;

telefon VDA;

Bluetooth;

elemente control volan;

convertor DC;

DC pentru pornire/oprire.

 20
47 Climatronic;

Climatizare.

 5
48 Unitate bloc 25
49 Geam față electric 30
50 Geamuri spate electrice 30
51 Controler transmisie automată 30
52 Senzor alarmă/volum 15
53 Releu pompă electrocinetică;

Unitate control combustibil bi-turbo.

 15
54 Lumină marșarier pentru cutie automată;

Lumină ceață.

 15
55 Transformator aprindere 15
20
56 Ștergător parbriz spate 10
57 Faruri de întâlnire (partea dreaptă) 15
58 Far faruri de întâlnire (partea stângă) 15

Siguranțe sub volan în suportul releului

Siguranțe PTC

Nr Descriere Ampere [A]
1 Încălzire electrică suplimentară a aerului 40
2 Încălzire electrică suplimentară a aerului 40
3 Încălzire electrică suplimentară a aerului 40

Siguranțe AUX 1

Nr Descriere Ampere [A]
1 Lumină de zi stânga AFS 15
Navigație;

Bluetooth;

MDI;

Manetă control radio.

 20
2 Lumină de zi dreapta AFS 15
  Panou instrumente;

Releu ESP.

 5
3 Pompă spălător faruri 20

Siguranțe AUX 3

Nr Descriere Ampere [A]
1 Unità di controllo del Rimorchio 15
2 Unità di controllo del Rimorchio 20
3 Unità di controllo del Rimorchio 20

Siguranțe în compartimentul motor deasupra bateriei

Siguranțe nemetalice

Siguranțe nemetalice

Nr Descriere Ampere [A]
S1 Unitate Sistem antiblocare roți (ABS) 25
S2 Încălzitor electric;

Ventilator climatizare.

 30
S3 Controler transmisie automată 30
S4 Unitate Sistem antiblocare roți (ABS) 10
S5 Unitate control electronic 5
S6 Modul injectare 30

Seat Ibiza (2012) – schema cutiei de siguranțe

Anul producției: 2012.

Siguranță brichetă (priză de alimentare) în Seat Ibiza (2012) este o siguranță de 40 în cutia de siguranțe.

Codificare pe culori a siguranțelor
Culoare Amperaj [A]
Gri 2
Purpuriu 3
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

Poziția siguranțelor

Siguranțele din bord se află pe partea stângă a planșei de bord.

Poziția siguranțelor

Compartiment motor: capacul blocului siguranțe

Poziția siguranțelor - 2

Schemele siguranțelor

Siguranțe pe partea stângă a planșei de bord

Siguranțe pe partea stângă a planșei de bord

Nr Descriere Amperaj [A]
1 Servodirecție;

Funcționare motor;

Debitmetru.

 7,5
2 Diagnosticare;

Încălzire;

Climatizare;

Climatronic;

Oglindă retrovizoare electrică anti-orbire;

Navigație;

Comutator presiune climatizare;

Ventilator climatizare;

Controler AFS;

Releu Coming home;

Soundaktor;

CCS.

 10
3 Controler motor pe benzină;

Controler motor Diesel;

Bobine releu;

Funcționare motor;

Controler bi-turbo combustibil.

 5
4 Unitate control Sistem antiblocare roți (ABS)-ESP;

Comutator RKA;

Unitate control gateway;

Releu ESP;

Senzor turații.

 10
5 Lumină marșarier;

Duze încălzite.

 10
6 Panou instrumente 5
7 Releu lumini spate proiectoare de ceață;

Start-Stop.

 7,5
8 Manete schimbător volan

pentru cutie automată.

 2
9 Manetă faruri;

Comutator ștergător parbriz.

 10
10 BCM Alimentare controler electronic 5
11 Unitate control sistem airbag 5
12 Cutie automată;

Sistem LPG.

 10
13 Control oglindă exterioară 5
14 Faruri stânga AFS 15
15 Faruri dreapta AFS 15
16 – –
17 Iluminare număr înmatriculare 5
18 Pompă curățare 7,5
19 Unitate control electronică 5
20 Semnalizatoare;

Lumini de frână.

 15
21 Control iluminare, panou instrumente 5
22 Oglinzi încălzite 5
23 Modul injecție motor;

Senzor ploaie;

Manetă cutie automată;

Releu principal benzină.

 7,5
24 Iluminare portbagaj;

Iluminare interior;

Iluminare compartiment motor torpedou.

 10
25 Asistență parcare 5
26 Cârlig remorcă
27 Control faruri 5
28 Senzor de oxigen 10
29 Pompă gol 15
Alimentare LPG 20 * 1
30 Bobine electromagnetice motor;

Releu suplimentar încălzire;

Senzor presiune;

Supapă AKF.

 15
31 Funcționare motor pe benzină;

Bujii încălzire;

Bobină releu;

Ventilator electric;

Releu pompă apă secundară.

 10
Leggere  Seat Leon (2005-2021) – cutia de siguranțe
32 Unitate de control motor 15
20
30 * 2
33 Senzorul întrerupătorului de ambreiaj;

Bobină suplimentară a releului de încălzire;

Senzor servo.

 5
34 Controler combustibil;

Pompă gol.

 15
35 – –
36 Far de întâlnire dreapta 10
15 * 3
37 Far de întâlnire stânga 10
15 * 3
38 Încălzitor motor 30
39 – –
40 Intrare 12 V;

Brichetă.

 15
41 Controler scaune încălzite,

suport pahare.

 25
42 Claxon 20
43 Trapă panoramică 30
44 Ștergătoare 20
45 Geam spate încălzit 20
46 Radio;

Bluetooth;

USB + AUX-In;

Convertor DC-DC pentru Start-Stop.

 20
47 Climatronic;

Autoclimatizare;

Gateway;

Diagnosticare;

Cutie automată

(bloc ZSS).

 5
48 Unitate bloc siguranțe 25
49 Geamuri electrice (față) 25
50 Geamuri electrice spate 30
51 Controler cutie automată 25
52 Alarmă 15
53 Releu pompă electrocinetică;

Unitate control combustibil bi-turbo.

 15
54 Lumina de marșarier pentru cutie automată;

Proiectoare de ceață;

Semnalizatoare.

 15
55 Transformator aprins 15
20 * 2
56 Ștergător geam spate 10
57 Faruri de întâlnire (partea dreaptă);

Lumină de zi.

 15
58 Faruri de întâlnire (partea stângă);

Lumină de zi.

 15
a) Dacă este LPG.

b) Putere nominală în funcție de motor.

c) Dacă are Start-Stop sau nu.

Siguranțe sub volan în suportul releului

Siguranțe PTC

Nr Descriere Amperaj [A]
1 Încălzire electrică suplimentară a aerului 40
2 Încălzire electrică suplimentară a aerului 40
3 Încălzire electrică suplimentară a aerului 40

Siguranțe AUX 1

Nr Descriere Amperaj [A]
1 Lumină de zi stânga AFS 15
20 *
Navigator;

Bluetooth;

MDI;

Manetă control radio.

 20
2 Lumină de zi dreapta AFS 15
20 *
Panou instrumente;

Releu ESP.

 5
3 Pompă spălător faruri 20
* Dacă are Start-Stop sau nu.

Siguranțe AUX 3

Nr Descriere Amperaggi [A]
1 Unitate control remorcă 15
2 Unitate control remorcă 20
3 Unitate control remorcă 20

Siguranțe în compartimentul motor deasupra bateriei

Siguranțe nemetalice

Siguranțe nemetalice

Nr Descriere Amperaj [A]
S1 Unitate ABS 25
S2 Încălzitor electric;

Ventilator climatizare.

 30
S3 Controler cutie automată 30
S4 Unitate control ABS ESP 10
S5 Unitate control electronică 5
S6 Modul injectare 30

Seat Ibiza – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015.

Siguranță brichetă (priză de alimentare) în Seat Ibiza este o siguranță de 40 în cutia de siguranțe de pe bord.

Codificare pe culori a siguranțelor
Culoare Amperaj [A]
Gri 2
Purpuriu 3
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

Poziția siguranțelor

Siguranțele în bord se află pe partea stângă a bordului.



Compartiment motor: capacul cutiei de siguranțe



Schemele siguranțelor

Siguranțe pe partea stângă a bordului

Nr Descriere Amperaj [A]
1 Servosterzo;

Funcționarea motorului.

 7,5
2 Diagnosticare;

Încălzire;

Climatizare;

Climatronic;

Oglindă electrică anti-orbire;

Navigator;

Comutator presiune climatizare;

Ventilator climatizare;

Unitate control AFS;

Releu Coming home;

Soundaktor.

 10
3 Controler motor pe benzină;

Debitmetru;

Controler motor diesel;

Bobine relee;

Funcționare motor;

Controler combustibil bi-turbo.

 5
4 Comutator ABS;

ESP (senzor de direcție);

Manetă iluminare.

 10
5 Lumină marșarier;

Duze încălzite.

 10
6 Panou instrumente 5
7 Lumină spate ceață 5
8 – –
9 Manetă far 10
10 Manetă far;

Ambreiaj (benzină);

Frâne (toate).

 5
11 Unitate control sistem airbag 5
12 Manetă cutie automată/

faruri.

 10
13 Control oglindă exterioară 5
14 Far stânga AFS 15
15 Far dreapta AFS 15
16 – –
17 Iluminare plăcuță înmatriculare;

Dimmer;

Martor control lumină laterală.

 5
18 Rezistor 5
19 Unitate control electronică 5
20 Semnalizatoare 15
21 Control iluminare;

Tablou de bord.

 5
22 Unitate control electronică;

Oglinzi încălzite.

 5
23 Modul injecție motor;

Senzor ploaie;

Manetă cutie;

Releu demaror.

 7,5
24 Iluminare compartiment motor;

Iluminare portbagaj;

Iluminare interior.

 10
25 Asistență parcare 5
26 Cârlig remorcă
27 – –
28 Senzor de oxigen 10
29 Alimentarea motorului 20
30 Funcționarea motorului pe benzină 10
31 Funcționarea motorului pe benzină;

Bujii;

Bobină releu;

Ventilator electric Bi-turbo.

 10
32 Unitate de control a motorului 15
33 Alimentarea întrerupătorului ambreiajului;

Releu încălzire;

Senzor servodirecție.

 5
34 Unitate de control combustibil;

Alimentarea motorului bi-turbo.

 15
35 – –
36 Far Faruri de întâlnire dreapta 10
37 Far Faruri de întâlnire stânga 10
38 Motor ventilator electric 30
39 – –
40 Intrare 12 V;

Brichetă.

 15
41 Controler scaune încălzite;

Suport pahare.

 25
42 Claxon 20
43 Trapă panoramică 30
44 Ștergător 20
45 Geam spate încălzit 20
46 Radio;

Telefon VDA;

Bluetooth;

Control pe coloana volanului.

 20
47 Climatizare 5
48 Unitate bloc 25
49 Geam față electric 30
50 Geamuri spate electrice 30
51 Controler cutie automată 30
52 Senzor alarmă/volum 15
53 Releu pompă electrocinetică;

Unitate control combustibil bi-turbo.

 15
54 Lumina de marșarier pentru cutie automată;

Lumină ceață.

 15
55 Transformator aprindere 15
56 Ștergător geam spate 10
57 Faruri de întâlnire (partea dreaptă) 15
58 Far Faruri de întâlnire (partea stângă) 15

Siguranțe sub volan în suportul releului

Siguranțe PTC

Nr Descriere Amperaj [A]
1 Încălzire electrică suplimentară a aerului 40
2 Încălzire electrică suplimentară a aerului 40
3 Încălzire electrică suplimentară a aerului 40

Siguranțe AUX 1

Nr Descriere Amperaj [A]
1 Faruri de întâlnire (partea stângă) 15
2 Faruri de întâlnire (partea dreaptă) 15
3 Pompă spalare faruri 20

Siguranțe AUX 3

Nr Descriere Amperaj [A]
1 Unitate control remorcă 15
2 Unitate control remorcă 20
3 Unitate control remorcă 20

Siguranțe în compartimentul motor deasupra bateriei

Siguranțe nemetalice



Nr Descriere Amperaj [A]
1 Unitate Sistem antiblocare roți (ABS) 25
2 Încălzitor electric;

Ventilator climatizare.

 30
3 Ventilator climatizare 5
4 Unitate Sistem antiblocare roți (ABS) 10
5 Unitate control electronic 5
6 Modul injectare 5

Seat Ibiza (2017-2019) – schema cutia de siguranțe

Anul producției: 2017, 2018, 2019.



Siguranțele Brichetei (priza de alimentare) în mașina SEAT Ibiza sunt siguranțele # 2 sau # 55 în cutia de siguranțe a bordului.

Codificarea culorilor siguranțelor
Culoare Amp [A]
negru 1
purpuriu 3
maro deschis 5
maro 7.5
roșu 10
albastru 15
galben 20
alb sau transparent 25
verde 30
portocaliu 40

Poziția cutiei de siguranțe

Habitaclu

Siguranțele se află pe partea stângă a bordului, în spatele capacului.



Motor

Schema cutiei de siguranțe

2017

Panou instrumente



Atribuirea siguranțelor în bord (2017)

Nr Descriere Amp [A]
Nr Descriere Amp [A]
1 Carlig remorcă 20
3 Amplificator audio 30
5 Trapă panoramică 30
6 Închidere centralizată 40
8 Ventilator aer proaspăt Climatronic 30
10 Carlig remorcă 20
11 Electrovalve CNG 7.5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7.5
14 Coloană volan LSS: control curat 10
15 Panou instrumente 7.5
16 Alimentare lumini partea dreaptă 40
17 Geamuri electrice portieră stânga 30
18 Ștergător 30
19 Radio;

Sistem multimedia.

 25
20 Geam spate încălzit 30
21 Unitate control SCR 30
23 Cameră spate 7.5
24 Stație andocare telefon;

Conexiune sursă audio externă (intrare dublă USB-Aux IN);

Amplificator telefon;

Display MIB.

 7.5
25 Coloană volan electronică (MFL) 7.5
26 Ușă 7.5
27 Unitate control activă suspensii 7.5
28 Senzor DWA 7.5
29 Claxon DWA 7.5
31 Unitate control 9AA / 9AB Clima 7.5
Nr Descriere Amp [A]
31 Unitate de control 9AK Climatronic 15
32 Coloană volan LSS, fără Kessy 7.5
33 Geamuri electrice portieră dreapta 30
35 Alimentare lumini partea stângă 40
36 Semnal claxon 20
37 Controler scaune încălzite 30
38 Alimentare BCM C63 30
39 BSD, PDC.MRR 10
40 Comutator lumini;

Port diagnostic;

Reglare intensitate lumini;

Coloană volan LSS:

lumini,

faruri halogen,

comutator marșarier.

 7.5
41 Oglindă electrocromatică;

Reglare oglinzi exterioare nepliate.

 7.5
42 Pedală ambreiaj;

Releu demaror;

Bobină releu CNG / SCR.

 7.5
43 Bobină releu DWP;

Motor ștergător.

 15
44 Sistem airbag 7.5
45 Far stânga Leimo Plus 7.5
46 Far dreapta Leimo Plus 7.5
48 Bloc coloană volan;

Unitate de control Kessy.

 7.5
49 Bobină releu SCR 7.5
51 Senzor presiune AA;

Duze încălzite.

 7.5
53 Manetă cutie automată, ZSS 7.5
55 Brichetă 30
56 Ventilator aer 30
58 Pompă apă dublă 7.5
59 Oglinzi retrovizoare încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30

Motor



Atribuirea siguranțelor în compartiment motor (2017)

Nr Descriere Amp [A]
Nr Descriere Amp [A]
1 Modul injecție motor 30
2 Supapă dozatoare combustibil CTJ4 / T6P / TJ7);

Pompă lichid răcire temperatură joasă (TJ4 / T6P / TJ7);

Supapă regulator presiune ulei (TJ1);

Supapă răcire AGR (TJ1);

Pompe presiune înaltă și joasă apă (TJ1).

 7.5
3 Senzori lambda 15
4 Releu pompă motor benzină (MPI);

Unitate control manometru (TSI și Diesel).

 15
5 Traductor presiune;

Electrovalvă EPW;

Senzor TOG;

Ventilator PWM;

Distribuitor supape variabile;

Supapă cărbune activ;

Supapă presiune ulei (TSI).

 15
6 Bobine de aprindere (MPI și TSI) 30
6 Releu bujii încălzitoare;

Rezistență tub admisie (Diesel).

 7.5
7 Pompă gol (TSI) 15
8 Injectoare EKP;

Bobină releu (MPI și CNG);

Supapă dozatoare combustibil (Diesel).

 10
9 Senzor servofrână 7.5
10 Baterie Vref: Gateway, BDM și BCM 7.5
14 Modul injecție motor;

Releu principal motor;

ESC.

 15
Nr Descriere Amp [A]
15 Cutie automată DQ200 e AQ160 30
17 50 Diag 7.5
18 Demaror. 30
20 ESC (pompă) 60
  ABS (pompă) 40
21 ESC / ABS (valve) 25
24 Ventilator TH4 fără climatizare

pentru țări cu climă temperată

 30
25 Ventilator TH4 cu AC sau T5l

pentru țări cu climă temperată

 20
25 PTC1 40
26 Ventilator TJ1 / TJ4 / TJ7 / T6P sau TH4 / T5I

pentru țări cu climă temperată

 50
27 Ventilator TH4 cu AC sau T5I

pentru țări cu climă temperată

 30
27 PTC 2 40
28 PTC 3 40
Leggere  Seat Leon III (din 2012) – baterii

2018, 2019

Panou instrumente



Atribuirea siguranțelor în bord (2018, 2019)

Nr. Descriere Amp [A]
Nr. Descriere Amp [A]
1 Remorcă 20
2 Brichetă;

Priză de alimentare.

 20
3 Amplificator audio 30
5 Trapă panoramică 30
6 Închidere centralizată 40
8 Ventilator încălzire;

Climatronic.

 30
10 Remorcă 20
11 Electrovalve GNC 7.5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7.5
14 Coloană volan LSS: control ștergătoare parbriz 10
15 Panou instrumente 7.5
16 Alimentare far dreapta 40
17 Control geam ușă dreapta 30
18 Ștergător parbriz 30
19 Radio;

Sistem multimedia.

 25
20 Geam spate încălzit 30
21 Unitate control SCR 30
23 Cameră spate 7.5
24 Cutia de conexiune;

Cablaj extern sursă audio (intrare dublă USB-Aux IN);

Amplificator telefon;

Display MIB.

 5
25 Electronică coloană volan (MFL) 7.5
26 Ușă 7.5
27 Unitate control activă suspensii 7.5
28 Senzor DWA 7.5
Nr. Descriere Amp [A]
29 Claxon DWA 7.5
31 Controler climatizare 9AA / 9AB 7.5
31 Unitate control 9AK Climatronic 15
32 Coloană volan LSS, fără Kessy 7.5
33 Control geam portieră stânga 30
35 Alimentare lumini stânga 40
36 Semnal acustic 20
37 Controler scaune încălzite 30
38 Alimentare BCM C63 30
39 BSD, PDC.MRR 10
40 Comutator lumini;

Port diagnostic;

Reglare intensitate lumini;

Coloană volan LSS:

lumini,

faruri halogen,

comutator marșarier;

Oglindă electrocromatică;

RKA fără radio.

 7.5
41 Reglare oglinzi exterioare pliate 7.5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG;

Senzor presiune aer condiționat.

 7.5
43 Bobină releu DWP;

Motor ștergător spate;

Duze încălzite.

 15
44 Sistem airbag 7.5
45 Far stânga Leimo Plus 7.5
46 Far dreapta Leimo Plus 7.5
48 Bloc coloana volan;

Unitate control Kessy.

 7.5
49 Bobină releu SCR 7.5
53 Manetă cutie automată, 2SS 7.5
58 Pompă apă dublă 7.5
59 Oglinzi retrovizoare încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30

Motor



Atribuirea siguranțelor în compartiment motor (2018, 2019)

Nr Descriere Amp [A]
Nr Descriere Amp [A]
1 Modul injecție motor MPI 10
1 Modul injecție motor TSI 15
1 Modul injecție motor Diesel 30
2 Supapă dozatoare combustibil (TJ4 / T6P / TJ7);

Pompă lichid răcire temperatură joasă (TJ4 / T6P / TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă lichid răcire AGR (TJ1);

Presiune înaltă și joasă apă (TJ1);

Bobină releu SCR.

 7.5
3 Senzori lambda 15
4 Releu pompă motor benzină (MPI);

Unitate control manometru (TSI și Diesel).

 15
5 Traductor presiune;

Supapă electromagnetică EPW;

Senzor TOG;

Ventilator electric PWM;

Supapă control arbore cu came;

Supapă rezervor cărbune activ;

Supapă reglare presiune ulei (TSI).

 10
6 Bobine de aprindere (MPI și TSI) 20
6 Releu bujii incandescente;

Rezistență tub admisie (Diesel).

 7.5
7 Pompă gol (TSI) 15
8 Injectoare;

Bobină releu EKP (MPI și CNG);

Supapă dozatoare combustibil (Diesel).

 10
9 Senzor servofrână 7.5
10 Baterie Vref: Gateway, BDM și BCM 7.5
Nr Descriere Amp [A]
14 Modul injecție motor;

Releu principal motor;

ESC.

 7.5
15 Cutie automată DQ200 și AQ160 30
17 50 Diag 7.5
18 Demaror 30
20 ESC (pompă) 60
20 Sistem antiblocare roți (ABS) (pompă) 40
21 ESC / Sistem antiblocare roți (ABS) (supape) 25
24 Ventilator electric TH4 fără climatizare

pentru țări cu climă temperată

 30
25 Ventilator TH4 cu climatizare sau T5I

pentru țări cu climă temperată

 20
25 PTC1 40
26 Ventilator electric TJ1 / TJ4 / TJ7 / T6P sau TH4 / T5l

pentru țări cu climă temperată

 50
27 Ventilator TH4 cu climatizare sau T5I

pentru țări cu climă temperată

 30
27 PTC2 40
28 PTC3 40

Seat Ibiza – schema cutia de siguranțe

Anul producției: 2020, 2021.

Siguranță brichetă (priză de alimentare) în Seat Ibiza este siguranța 4 în bloc siguranțe în partea pasagerului.

Culoare Amperi [A]
Maro deschis 5
Maro 7,5
Roșu 10
Albastru 15
Galben 20
Alb sau transparent 25
Verde 30
Portocaliu 40

2020

Siguranțe în interiorul vehiculului

Siguranțe în interiorul vehiculului

Siguranțe în interiorul vehiculului - 2

Număr Descriere | Amperi [A]
Număr Descriere | Amperi [A]
1 Cârlig remorcă 20
3 Amplificator audio 30
4 Brichetă;

Priză alimentare 12V.

 20
5 Trapă panoramică 30
6 Închidere centralizată 40
8 Ventilator încălzitor;

Climatronic.

 30
10 Cârlig remorcă 25
11 Indicator nivel CNG 7,5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7,5
14 Coloană volan LSS: comutatoare ștergător 10
15 Combinație, conexiune la alarmă (+ NZ4) 7,5
16 Alimentare lumini partea dreaptă 40
17 Control geam în ușa dreaptă 30
18 Ștergător parbriz 30
19 Radio, sistem multimedia 25
20 Încălzire lunetă spate 30
21 Modul control SCR 30
23 Cameră marșarier 7,5
24 Connectivity Box;

Conexiune la surse audio externe (dublu USB);

Display MIB.

 5
25 Sistem electronic coloană volan (MFL) 7,5
26 Gateway 7,5
27 Modul control suspensie activă 7,5
28 Senzor D W A 7,5
Număr Descriere | Amperi [A]
29 Claxon D W A 7,5
31 Modul control climatizare 9AA/9AB 7,5
Modul control Climatronic 9AK 15
32 Coloană volan LSS;

Fără sistem Kessy,

 7,5
33 Control geam în ușa stângă 30
35 Alimentare lumini partea stângă 40
36 Semnal acustic 20
37 Modul control scaune încălzite 30
38 Alimentare BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Comutator lumini;

Intrare diagnostic;

Regulator debit faruri;

Coloană volan LSS:

lumini, lumini halogen,

comutator,

marșarier,

oglindă electrocromatică,

RKA fără radio.

 7,5
41 Reglare oglinzi laterale nerabatabile 7,5
42 Pedală ambreiaj;

Releu aprindere;

Bobină releu CNG;

Senzor presiune climatizare.

 7,5
43 Bobină releu DWP;

Motor ștergător spate.

 15
44 Sistem airbag 7,5
45 Lumină față stânga LED 7,5
46 Lumină față dreapta LED 7,5
48 Blocare coloană volan;

Modul control Kessy.

 7,5
49 Releu SCR 7,5
53 Manetă cutie automată, ZSS 7,5
58 Pompă spălare parbriz 7,5
59 Oglinzi laterale încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Siguranțe în compartiment motor - 2

Număr Descriere | Amperi [A]
Număr Descriere | Amperi [A]
1 Modul injecție motor MPI 10
Modul injecție motor TSI 15
Modul injecție motor diesel 30
2 Supapă măsurare combustibil (TJ4/T6P/TJ7);

Pompă lichid răcire temperatură scăzută (TJ4/T6P/TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă răcire AGR (TJ1);

Pompă apă superioară și inferioară (TJ1);

Bobină releu SCR;

Supapă chiulasă cilindri.

 7,5
3 Sonde lambda 15
4 Releu pompă motor benzină (MPI);

Modul control indicator (TSI și diesel).

 15
5 Ventilator electric (EC);

Supapă LDR;

Supapă absorbitor vapori și supapă variabilă;

Supapă reglare presiune ulei;

Supape dezactivare cilindri;

Senzor WIV;

Regulator presiune CNG.

 10
6 Bujii aprindere (MPI și TSI) 20
Releu bujii încălzire;

Rezistență tub admisie (Diesel).

 7,5
7 Pompă gol (TSI, CNG) 15
8 Bobină releu injectoare și EKP (MPI);

Supapă dozatoare (motoare diesel).

 10
9 Senzor asistență 7,5
10 Baterie Vref: Gateway, BDM și BCM 7,5
Număr Descriere | Amperi [A]
12 Compresor detașabil 10
14 ESC;

Element control bobină releu 87 și motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Cutie automată DQ200 și AQ160 30
17 Diagnostic 50 7,5
18 Demaror BDM 30
20 ESC (pompa) 60
Sistem antiblocare roți (ABS) (pompa) 40
21 ESC / Sistem antiblocare roți (ABS) (valvole) 25
24 Ventilator electric TH4 fără climatizare pentru țări cu climă temperat 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 20
PTC1 40
26 Ventilator electric TJ1/TJ4/TJ7/T6P sau TH4/T5I pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperat 30
PTC2 40
28 PTC3 40

2021

Siguranțe în interiorul vehiculului

Siguranțe în interiorul vehiculului

Siguranțe în interiorul vehiculului - 2

Număr Descriere | Amperi [A]
Număr Descriere | Amperi [A]
1 Cârlig de remorcare 20
3 Amplificator audio 30
4 Brichetă;

Priză alimentare 12V.

 20
5 Trapă panoramică 30
6 Închidere centralizată 40
8 Ventilator încălzitor;

Climatronic.

 30
10 Cârlig de remorcare 25
11 Indicator nivel CNG 7,5
13 Comutator lumini;

Coloană volan LSS și SMLS;

Port diagnostic;

Senzor ploaie și lumină.

 7,5
14 Coloană volan LSS: comutatoare ștergător 10
15 Combinație, conexiune la alarmă (+ NZ4) 7,5
16 Alimentare lumini partea dreaptă 40
17 Control geam în ușa dreaptă 30
18 Ștergător parbriz 30
19 Radio, sistem multimedia 25
20 Încălzire lunetă spate 30
21 Modul control SCR 30
23 Cameră marșarier 7,5
24 Connectivity Box;

Conexiune la surse audio externe (dublu USB);

Display MIB.

 5
25 Sistem electronic coloană volan (MFL) 7,5
26 Gateway 7,5
27 Modul control suspensie activă 7,5
28 Senzor DWA 7,5
Număr Descriere | Amperi [A]
29 Claxon DWA 7,5
31 Modul control climatizare 9AA/9AB 7,5
Modul control Climatronic 9AK 15
32 Coloană volan LSS, fără sistem Kessy 7,5
33 Control geam în ușa stângă 30
35 Alimentare lumini partea stângă 40
36 Semnal acustic 20
37 Modul control scaune încălzite 30
38 Alimentare BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Comutator lumini;

Intrare diagnosticare;

Regulator debit faruri;

Coloană volan LSS:

lumini,

lumini halogen,

comutator,

marșarier,

oglindă electrocromatică,

RKA fără radio.

 7,5
41 Reglare oglinzi laterale nerabatabile, 7,5
42 Pedala ambreiajului;

Releu aprindere;

Bobină releu CNG;

Senzor presiune climatizare.

 7,5
43 Bobină releu DWP;

Motor ștergător spate.

 15
44 Sistem airbag 7,5
45 Lumină față stânga LED 7,5
46 Lumină față dreapta LED 7,5
48 Bloc coloana volan;

Modul control Kessy.

 7,5
49 Releu SCR 7,5
53 Manetă cutie automată, ZSS 7,5
58 Pompă spălare parbriz 7,5
59 Oglinzi laterale încălzite 10
60 Cârlig remorcă 30
61 Cârlig remorcă 30

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Siguranțe în compartiment motor - 2

Număr Descriere | Amperi [A]
Număr Descriere | Amperi [A]
1 Modul injecție motor MPI 10
Modul injecție motor TSI 15
Modul injecție motor diesel 30
2 Supapă măsurare combustibil (TJ4/T6P/TJ7);

Pompă lichid răcire temperatură scăzută (TJ4/T6P/TJ7);

Supapă reglare presiune ulei (TJ1);

Supapă răcire AGR (TJ1);

Pompă apă superioară și inferioară (TJ1);

Bobină releu SCR;

Supapă chiulasă cilindri.

 7,5
3 Sonde lambda 15
4 Releu pompă motor benzină (MPI);

Modul control indicator (TSI și diesel).

 15
5 Ventilator electric (EC);

Supapă LDR;

Supapă absorbitor vapori și supapă variabilă;

Supapă reglare presiune ulei;

Supape dezactivare cilindri;

Senzor WIV;

Regulator presiune CNG.

 10
6 Bujii aprindere (MPI și TSI) 20
Releu bujii încălzire;

Rezistență tub admisie (Diesel).

 7,5
7 Pompă gol (TSI, CNG) 15
8 Bobină releu injectoare și EKP (MPI);

Supapă dozatoare (motoare diesel).

 10
9 Senzor asistență 7,5
10 Baterie Vref: Gateway, BDM și BCM 7,5
Număr Descriere | Amperi [A]
12 Compresor detașabil 10
14 ESC;

Element control bobină releu 87 și motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Cutie automată DQ200 și AQ160 30
17 Diagnosticare 50 7,5
18 Demaror BDM 30
20 ESC (pompă) 60
ABS (pompă) 40
21 ESC / ABS (supape) 25
24 Ventilator electric TH4 fără climatizare pentru țări cu climă temperată 30
25 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 20
PTC1 40
26 Ventilator electric TJ1/TJ4/TJ7/T6P sau TH4/T5I pentru țări cu climă caldă 50
27 Ventilator TH4 cu climatizare sau T5I pentru țări cu climă temperată 30
PTC2 40
28 PTC3 40

Post correlati:

  1. Seat Altea XL (2006-2009) – cutia de siguranțe
  2. Seat Altea (2004-2015) – baterie
  3. Seat Altea XL (2006-2015) – baterie
  4. Seat Cordoba I facelifting (1999-2002) – baterie
  5. SEAT Toledo NH (2012-2019) – cutia de siguranțe
  6. SEAT Leon 1P (2009-2012) – cutia de siguranțe
  7. Seat Mii (2011-2019) – cutia de siguranțe
  8. Seat Toledo (2004-2012) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
