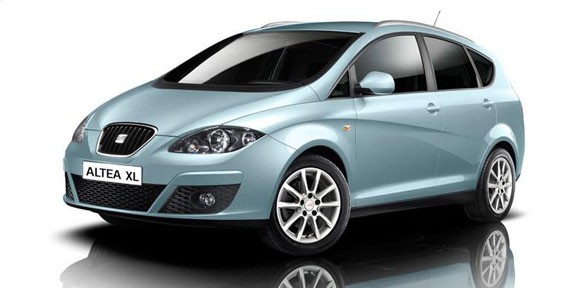

Seat Altea XL (2006-2009) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Altea XL 2006–2009, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).

Seat Altea XL (2006) – schema siguranțelor

Anul producției: 2006

Cutia de siguranțe pe partea stângă a bordului

Număr Descriere Amperaj [A]
1 Gol
2 Gol
3 Gol
4 Gol
5 Gol
6 Gol
7 Gol
8 Gol
9 Sistem airbag 5
10 Gol
11 Gol
Kit post-vânzare 5
12 Far față stânga xenon 10
13 Elemente control comutator încălzire / ESP, ASR / marșarier / instalație telefonică 5
14 Modul control Sistem antiblocare roți (ABS) / ESP / Motor / Faruri / Modul control remorcă / comutator lumini / Bord 10
15 Modul control reglaj debit faruri / Geamuri față încălzite / Iluminare semnalizatoare / Modul control diagnostic 10
16 Far față dreapta xenon 10
17 Motor D2L (2,0 l 147 kW 4 viteze TFSI) 10
18 Gol
19 Gol
20 Park Pilot (asistență parcare) / manetă cutie / modul ESP 10
21 Modul control cablu 7,5
22 Senzor volumetric alarmă / Claxon 5
23 Diagnostic / senzor ploaie / comutator lumini 10
24 Gol
25 Ambreiaj cutie automată 20
26 Pompă gol 20
27 Gol
28 Motor ștergător spate / modul cablaj 20
29 Gol
30 Brichetă / priză 20
31 Gol
32 Gol
33 Încălzitor 40
34 Gol
35 Gol
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Unitate control remorcă (ambreiaj) 15
40 Unitate control remorcă (semnalizatoare, frâne și partea stângă) 20
41 Unitate control remorcă (proiector ceață, lumină marșarier și partea dreaptă) 20
42 Kit (soluție de tractare) cârlig remorcă 15
43 Gol
44 Încălzire lunetă spate 25
45 Geamuri electrice față 30
46 Geamuri electrice spate 30
47 Motor (manometru, releu benzină) 15
48 Comandă confort 20
49 Control încălzitor 40
50 Scaune încălzite 30
51 Trapă 20
52 Spray-uri faruri 20
53 Kit (soluție de tractare) cârlig remorcă 20
54 Taxi (furnizare taximetre) 5
55 Kit (soluție de tractare) cârlig remorcă 20
56 Taxi (furnizare radio) 15
57 Gol
58 Închidere centralizată 30

Schema cutiei de siguranțe în compartiment motor, partea stângă

Număr Descriere Amperaj [A]
1 Ștergător/Ștergătoare parbriz 30
2 Coloană de direcție 5
3 Unitate de control cablu 5
4 Sistem antiblocare roți (ABS) 30
5 Transmisie Cutie automată 15
6 Bord 5
7 Gol
8 Radio 15
9 Telefon 5
10 Releu principal în FSI / compartiment motor Diesel / alimentare modul injecție 5
Releu principal în compartiment motor D2L (2.0 FSI 147 kW) 10
11 Gol
12 Trecere 5
13 Alimentare modul injecție benzină 25
Alimentare modul injecție motorină 30
14 Bobină 20
15 Motor T71 / 20 FSI 5
Releu pompă 10
16 Pompă ADS 30
17 Claxon 15
18 Gol
19 Curat 30
20 Gol
21 Senzor de oxigen 15
22 Pedale frâne, senzor viteză 5
23 Motor 1.6, releu principal (releu nr. 100) 5
T 71 diesel EGR 10
2.0 D2L Pompă combustibil înaltă presiune 15
24 ARF, schimbă supapă 10
25 Iluminare corectă 40
26 Iluminare stânga 40
27 Motor 1.6 SLP 40
1.9 TDI Releu bujii incandescente 50
28 KL15 40
29 Geamuri electrice (față și spate) 50
Geamuri electrice (față) 30
30 X – releu evacuare 40
Leggere  Seat Altea (2005-2015) – cutia de siguranțe

Poziție în compartiment motor: cutia de siguranțe laterală

Siguranțe

Număr Descriere Amperi [A]
B1 Alternator <140 W. 150
Alternator> 140 W. 200
C1 Servodirecție 80
D1 Alimentare multi-loc “30”. Cutia de siguranțe internă 100
E1 Ventilator> 500 W. 80
Ventilator <500 50
F1 PTC (încălzire electrică suplimentară prin aer) 100
G1 Alimentare tensiune siguranță remorcă în cutia de siguranțe internă 50
H1 Închidere centralizată (4F8 cu autolock)

Seat Altea XL (2007) – schema cutiei de siguranțe

Anul producției: 2007

Cutia de siguranțe pe partea stângă a bordului

Număr Descriere Amperaj [A]
1 Gol
2 Gol
3 Gol
4 Gol
5 Gol
6 Gol
7 Gol
8 Gol
9 Sistem airbag 5
10 Gol
11 Gol
Kit post-vânzare 5
12 Far stânga xenon 10
13 Control încălzire / ESP, comutator ASR / marșarier / telefon preinstalat 5
14 Panou instrumente ABS / ESP / Motor / Faruri / Panou instrumente remorcă / Comutator lumini / Bord 10
15 Panou instrumente reglaj faruri / Parbriz încălzit / Iluminare semnalizatoare / Panou diagnostic 10
16 Far dreapta xenon 10
17 Motor D2L (2,0 l 147 kW 4-trepte TFSI) 10
18 Gol
19 Gol
20 Park Pilot (asistent parcare) / manetă cutie / comutator ESP 10
21 Unitate control cablu 7,5
22 Senzor alarmă interior / Claxon 5
23 Diagnoză / senzor ploaie / comutator lumini 10
24 Gol
25 Conexiune la bord cutie automată 20
26 Pompă gol 20
27 Gol
28 Motor ștergător faruri / bord cabluri 20
29 Gol
30 Presiune alimentare / brichetă 20
31 Gol
32 Gol
33 Încălzitor 40
34 Gol
35 Gol
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Modul control remorcă (cârlig) 15
40 Modul control remorcă (semnalizatoare, frâne și partea stângă) 20
41 Modul control remorcă (proiector ceață, lumină marșarier și partea dreaptă) 20
42 Kit (soluție cu cârlig) pentru remorcă 15
43 Gol
44 Încălzire lunetă spate 25
45 Geamuri electrice față 30
46 Geamuri electrice spate 30
47 Motor (control combustibil, releu benzină) 15
48 Control confort 20
49 Control încălzitor 40
50 Scaune încălzite 30
51 Trapă 20
52 Spălător faruri 20
53 Kit (soluție asistată) cârlig pentru remorcă 20
54 Taxi (alimentare taximetru) 5
55 Kit (soluție asistată) cârlig pentru remorcă 20
56 Taxi (alimentare transmițător) 15
57 Gol
58 Închidere centralizată 30

Schema cutiei de siguranțe în compartiment motor, partea stângă

Număr Descriere Amperaj [A]
1 Ștergător/Ștergătoare parbriz 30
2 Coloană volan 5
3 Modul control cablu 5
4 Sistem antiblocare roți (ABS) 30
5 Transmisie Cutie automată 15
6 Panou instrumente 5
7 Gol
8 Radio 15
9 Telefon 5
10 Releu principal în FSI / compartiment motor Diesel / alimentare modul injecție 5
Releu principal în compartiment motor D2L (2.0 FSI 147 kW) 10
11 Gol
12 Trecere 5
13 Alimentare modul injecție benzină 25
Alimentare modul injecție motorină 30
14 Bobine de aprindere 20
15 Motor T71 / 20 FSI 5
Releu pompă 10
16 Pompă ADS 30
17 Claxon 15
18 Gol
19 Curat 30
20 Gol
21 Senzor de oxigen 15
22 Pedala frână, senzor viteză 5
23 Motor 1.6, releu principal (releu nr. 100) 5
T 71 diesel EGR 10
2.0 D2L Pompă combustibil înaltă presiune 15
24 ARF, schimbă supapă 10
25 Iluminare corectă 40
26 Iluminare stânga 40
27 Motor 1.6 SLP 40
1.9 TDI Releu bujii incandescente 50
28 KL15 40
29 Geamuri electrice (față și spate) 50
Geamuri electrice (față) 30
30 X – releu evacuare 40
Leggere  Seat Ibiza II (6K) (1993-1999) – baterie

Poziție în compartiment motor: cutia de siguranțe laterală

Siguranțe

Număr Descriere Amperi [A]
B1 Alternator <140 W. 150
Alternator> 140 W. 200
C1 Servodirecție 80
D1 Alimentare multi-loc “30”. Cutia de siguranțe internă 100
E1 Ventilator> 500 W. 80
Ventilator <500 50
F1 PTC (încălzire electrică suplimentară prin aer) 100
G1 Alimentare tensiune siguranță remorcă în cutia de siguranțe internă 50
H1 Închidere centralizată (4F8 cu autolock)

Seat Altea XL (2008) – schema cutiei de siguranțe

Anul producției: 2008.

Siguranță brichetă (priză de alimentare) în Volvo XC90 (2011) este siguranța 30 în cutia de siguranțe.

Cutia de siguranțe pe partea stângă a bordului

Nr Descriere Amp [A]
1 Gol
2 Gol
3 Gol
4 Gol
5 Gol
6 Gol
7 Gol
8 Gol
9 Sistem airbag 5
10 Intrare RSE (ecran pe trapă) 10
11 Gol
12 Far Faruri de întâlnire stânga 10
13 Control încălzire;

ESP;

Comutator ASR;

Marșarier;

Preinstalare telefon;

Navigație Tomtom.

 5
14 Panou control Sistem antiblocare roți (ABS);

ESP;

Motor;

Faruri;

Panou control remorcă;

Comutator lumini;

Bord;

Panou control 4×4 *.

 10
15 Panou reglare faruri;

Ștergătoare parbriz încălzite;

Iluminare semnalizatoare;

Panou diagnostic.

 10
16 Far Faruri de întâlnire dreapta 10
17 Gestionare motor 10
18 Gol
19 Gol
20 Park Pilot (asistent parcare);

Manetă cutie;

Comutator ESP.

 10
21 Unitate control cablu 7,5
22 Senzor alarmă interior;

Claxon.

 5
23 Diagnostic;

Senzor ploaie;

Comutator lumini

 10
24 Gol
25 Cutie automată

ambreiaj distribuție.

 20
26 Pompă gol 20
27 Intrare RSE (ecran pe trapă) 10
28 Cablu motor ștergător spate,

bord.

 20
29 Gol
30 Brichetă 20
31 Gol
32 Gol
33 Încălzitor 40
34 Gol
35 Gol
36 Gestionare motor 10
37 Gestionare motor 10
38 Gestionare motor 10
39 Unitate control remorcă

(ambreiaj)

 15
40 Unitate control remorcă

(semnalizatoare, frâne și partea stângă)

 20
41 Unitate control remorcă

(proiector ceață,

lumină marșarier și partea dreaptă).

 20
42 Gol
43 Preinstalare remorcă 40
44 Încălzire lunetă spate 25
45 Geamuri electrice (față) 30
46 Geamuri electrice spate 30
47 Motor

(control combustibil, releu benzină)

 15
48 Control confort 20
49 Control încălzitor 40
50 Scaune încălzite 30
51 Panoramic 20
52 Spălător faruri 20
53 Gol
54 Taxi (alimentare taximetru) 5
55 Gol
56 Taxi (alimentare transmițător) 15
57 Gol
58 Închidere centralizată 30
* Pentru vehicule cu tracțiune integrală.

Schema siguranțe în compartiment motor, partea stângă

Nr Descriere Amp [A]
1 Ștergător parbriz 30
2 Coloană volan 5
3 Unitate control cablu 5
4 Sistem antiblocare roți (ABS) 30
5 Transmisie Cutie automată 15
6 Tablou bord 5
7 Gol
8 Radio 15
9 Telefon;

Navigație TomTom.

 5
10 Gestionare motor 5
Gestionare motor 10
11 Gol
12 Unitate control electronică 5
13 Alimentare modul injecție benzină 25
Alimentare modul injecție motorină 30
14 Bobine de aprindere 20
15 Gestionare motor 5
Releu pompă 10
16 Pompă ADS 30
17 Claxon 15
18 Gol
19 Curat 30
20 Gol
21 Senzor de oxigen 15
22 Pedală frână;

Senzor de viteză.

 5
23 Gestionare motor 5
Gestionare motor 10
Gestionare motor 15
24 ARF, schimbă supapă 10
25 Iluminare corectă 40
26 Iluminare stânga 40
27 Gestionare motor 40
Gestionare motor 50
28 Cheie aprindere 40
29 Geamuri electrice (față și spate) 50
Geamuri electrice (față) 30
30 Cheie aprindere 40
Leggere  Seat Altea (2004-2015) – baterie

Poziție în compartiment motor: cutia de siguranțe laterală

Siguranțe

Nr Descriere Amp [A]
B1 Alternator <140 W. 150
Alternator> 140 W. 200
C1 Servodirecție 80
D1 Alimentare multipunct „30”;

Cutia de siguranțe internă.

 100
E1 Ventilator> 500 W. 80
Ventilator <500 50
F1 PTC

(încălzire electrică suplimentară

cu aer).

 80
G1 PTC

(încălzire electrică suplimentară

cu aer).

 40
H1 Închidere centralizată

Seat Altea XL (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Seat Altea XL (2009) este siguranța 30 în cutia de siguranțe.

Siguranțe pe partea stângă a bordului

Nr Descriere Amp [A]
1 Gol
2 Gol
3 Gol
4 Gol
5 Gol
6 Gol
7 Gol
8 Gol
9 Sistem airbag 5
10 Intrare RSE (ecran pe trapă) 10
11 Gol
12 Far stânga xenon 10
13 Panou bord (nivel ulei);

Cablaj bord (BCM);

Încălzire;

Sistem antiblocare roți (ABS), ESP;

Telecomandă parcare;

Gateway;

Debitmetru.

 5
14 Transmisie;

Servodirecție;

Senzor lumină frână;

Remorcă;

Sistem antiblocare roți (ABS), ESP;

Haldex;

Comutator lumini.

 10
15 Parbriz încălzit;

Iluminare semnalizatoare;

Diagnosticare;

Gestionare motor;

Încălzire suplimentară;

Faruri AFS;

Park Pilot.

 10
16 Far dreapta xenon 10
17 Gestionare motor 10
18 Gol
19 Gol
20 Park Pilot (asistent parcare);

Manetă cutie;

Comutator ESP.

 10
21 Gol 7,5
22 Senzor alarmă volumetrică;

Claxon.

 5
23 Diagnosticare;

Senzor ploaie;

Comutator lumini.

 10
24 Gol
25 Cutie automată

ambreiaj diferențial.

 20
26 Pompă gol 20
27 Intrare RSE (ecran pe trapă) 10
28 Cablaj motor ștergător spate,

bord.

 20
29 Gol
30 Brichetă 20
31 Gol
32 Gol
33 Încălzitor 40
34 Gol
35 Gol
36 Gestionare motor 10
37 Gestionare motor 10
38 Gestionare motor 10
39 Unitate control remorcă

(ambreiaj)

 15
40 Unitate control remorcă

(semnalizatoare, frâne și partea stângă).

 20
41 Unitate control remorcă

(lumină ceață,

lumină marșarier și partea dreaptă).

 20
42 Cablaj bord BCM 40
43 Pre-instalare remorcă 40
44 Încălzire lunetă spate 25
45 Geamuri electrice (față) 30
46 Geamuri electrice spate 30
47 Motor

(control combustibil, releu benzină).

 15
48 Control confort 20
49 Control încălzire 40
50 Scaune încălzite 30
51 Trapă 20
52 Spălător faruri 20
53 Gol
54 Taxi (alimentare taximetru) 5
55 Gol
56 Taxi (alimentare transmițător) 15
57 Gol
58 Închidere centralizată 30

Schema cutia de siguranțe, compartiment motor, partea stângă

Nr Descriere Amp [A]
1 Ștergător/Ștergătoare parbriz 20
2 Transmisie DQ200 30
3 Unitate control cablu 5
4 Sistem antiblocare roți (ABS) 20
5 Transmisie AQ 15
6 Bord 5
7 Cheie aprindere 40
8 Radio 15
9 Telefon;

Navigație TomTom.

 5
10 Gestionare motor 5
Gestionare motor 10
11 Gol
12 Unitate control electronică 5
13 Alimentare modul injecție benzină 15
Alimentare modul injecție motorină 30
14 Bobine de aprindere 20
15 Gestionare motor 5
Releu pompă 10
16 Iluminare corectă 30
17 Claxon 15
18 Gol
19 Curat 30
20 Pompă apă 10
Pompă cu senzor de presiune pentru motor 1.8 20
21* Senzor de oxigen 15
22 Pedală frână, senzor viteză 5
23 Gestionare motor 5
Gestionare motor 10
Gestionare motor 15
24 AKF, electrovalvă transmisie 10
25* Pompă Sistem antiblocare roți (ABS) 40
26 Iluminare stânga 40
27* Gestionare motor 40
Gestionare motor 50
28 Gol
29* Geamuri electrice (față și spate) 50
Geamuri electrice (față) 30
30 Cheie aprindere 40
* Putere nominală în funcție de motor

Post correlati:

  1. Seat Cordoba (1993-2007) – cutia de siguranțe
  2. Seat Altea (2004-2015) – baterie
  3. Seat Altea XL (2006-2015) – baterie
  4. Seat Cordoba I facelifting (1999-2002) – baterie
  5. SEAT Toledo NH (2012-2019) – cutia de siguranțe
  6. SEAT Leon 1P (2009-2012) – cutia de siguranțe
  7. Seat Mii (2011-2019) – cutia de siguranțe
  8. Seat Toledo (2004-2012) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
