Bobcat S70 – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Bobcat S70 (miniexcavator compact), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Bobcat S70 – schema bloc siguranțe
Anul producției:

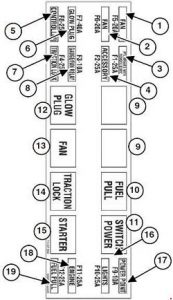

Bloc siguranțe
| Nr | Descriere | Amperaj [A] |
| 1 | Ventilator | 20 |
| 2 | Ventilator | 20 |
| 3 | BICS;
Frâne; Demaror la distanță. |
25 |
| 4 | Alarmă accesorii de rezervă | 25 |
| 5 | Controler | 25 |
| 6 | Bujiu de încălzire | 40 |
| 7 | Bloc tracțiune | 25 |
| 8 | Releu semnalizator / ventilator | 10 |
| 16 | Faruri | 25 |
| 17 | Power Point | 10 |
| 18 | Motor;
Claxon. |
25 |
| 19 | Electrovalvă combustibil | 25 |
| Releu | ||
| 9 | – | |
| 10 | Electrovalvă combustibil | |
| 11 | Putere comutabilă | |
| 12 | Bujie de încălzire | |
| 13 | Ventilator | |
| 14 | Bloc tracțiune | |
| 15 | Demaror | |
ATENȚIONARE: Alocarea terminalelor și a cablajelor pentru conectorii individuali poate varia în funcție de nivelul de echipare al vehiculului, modelul și piața.
