Seat Cordoba III (2003-2009) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Cordoba III 2003–2009, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Schema siguranțelor și releelor – Seat Cordoba III

Se referă la vehiculele produse în anii:

2003, 2004, 2005.

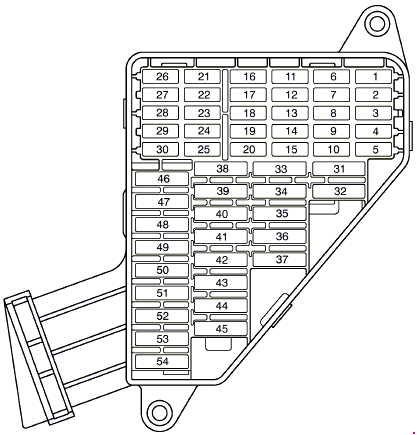

Cutia de siguranțe

Siguranțele se află pe partea stângă a bordului în spatele capacului.

Număr	Descriere	Amperaj [A]
1	—	—
2	Sistem antiblocare roți (ABS)/ESP	10
3	—	—
4	Lumină de stop; Ambreiaj.	5
5	Modul control motor (benzină)	5
6	Faruri de întâlnire, dreapta	5
7	Faruri de întâlnire, stânga	5
8	Control încălzire oglinzi	5
9	Senzor de oxigen	10
10	Semnal „S”1). Control radio	5
11	—	—
12	Faruri cu reglaj înălțime	5
13	Senzor nivel și presiune ulei	5
14	Încălzire motor/pompă ulei	10
15	Control automat cutie automată	10
16	Scaune încălzite	15
17	Modul control motor	5
18	Panou bord; Încălzire și ventilare; Navigație; Faruri cu reglaj înălțime; Oglindă electrică.	10
19	Lumină de marșarier	15
20	Pompă spălător parbriz față	10
21	Faruri de drum dreapta	10
22	Faruri de drum stânga	10
23	Iluminare număr înmatriculare; Lumină pilot pentru lumină laterală.	5
24	Ștergător parbriz față	10
25	Bancă injectoare (benzină)	10
26	Comutator lumini frâne; ESP.	10
27	Panou bord; Diagnosticare.	5

28	Control: iluminare compartiment motor, iluminare portbagaj, iluminare interior trapă	10
29	Climatronic	5
30	—	—
31	Geam electronic, stânga	25
32	Control închidere centralizată	15
33	Claxon autoalimentat	15
34	Alimentare curent	15
35	Trapă	20
36	Încălzire/ventilație motor cu electroventilator	25
37	Spălători faruri	20
38	Proiectoare de ceață; Proiectoare de ceață spate.	15
39	Control modul motor pe benzină	15
40	Control modul motor diesel	20
41	Indicator nivel combustibil	15
42	Aprindere transformator	15
43	Far faruri de întâlnire, dreapta	15
44	Geam electric spate stânga	25
45	Geam electric față dreapta	25
46	Control ștergător față	20
47	Control geam încălzit spate	20
48	Control semnalizatoare	15
49	Brichetă	15
50	Senzor ploaie; Închidere centralizată.	20
51	Radio/CD/GPS	20
52	Claxon	20
53	Far faruri de întâlnire, stânga	15
54	Geam electric spate dreapta	25
1) Semnalul „S” este un sistem care include blocarea volanului și aprinderea. După ce s-a oprit aprinderea și fără a scoate cheia din bord, această funcție permite activarea unor dispozitive electrice, cum ar fi radio auto, lampa de plafon, etc. Această funcție este dezactivată după ce se scoate cheia din bord.

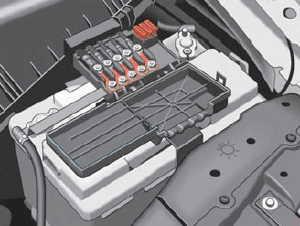

Cutia de siguranțe în compartiment motor pe baterie

Siguranțe metalice

Număr	Descriere	Amperaj [A]
1	Alternator/aprindere	175
2	Cabina pasageri cu potențial intrare distribuție	110
3	Pompă servodirecție	50
4	SLP (benzină); Bujii încălzite (diesel).	50
5	Încălzitor electric/ventilator climatizare	40
6	Control ABS	40

Siguranțe nemetalice

Număr	Descriere	Amperaj [A]
7	Control Sistem antiblocare roți (ABS)	25
8	Încălzitor electric/ventilator climatizare	30
9	—	—
10	Control cablaj	5
11	Ventilator climatizare	5
12	—	—
13	Control cutie automată Jatco	5
14	—	—
15	—	—
16	—	—
