Lada Niva – cutia de siguranțe
Lada Niva – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în Lada Niva este siguranța 1 în cutia de siguranțe.

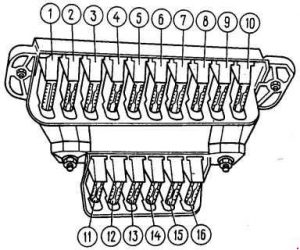

Panou siguranțe în bord
Instalația electrică a mașinii este protejată de siguranțe amplasate sub bord, în partea stângă a coloanei volanului.
| Nr |
Amperi [A] | Descriere |
| 1 | 16 | Lucarne interioare;
Claxon; Priză lampă inspecție; Brichetă; Lumină de stop. |
| 2 | 8 | Ștergător parbriz și releul său;
Motor încălzitor; Motor ștergător parbriz; Ștergător far și releu ștergător (cu butonul ștergător far și pulverizator neapăsat); Motoare ștergătoare faruri în toate pozițiile lamei ștergătorului, cu excepția poziției inițiale. |
| 3 | 8 | Far stânga (faruri de drum) și indicatorul său de avertizare |
| 4 | 8 | Far dreapta (faruri de drum) |
| 5 | 8 | Far stânga (faruri de întâlnire) |
| 6 | 8 | Far dreapta (faruri de întâlnire) |
| 7 | 8 | Lumini poziție stânga (lumini de contur);
Lumină de contur de avertizare; Lumină spate dreapta (lumini de contur); Lumină număr dreapta. |
| 8 | 8 | Lumini laterale dreapta (lumini de contur);
Iluminare număr stânga; Lampă brichetă; Lumină spate stânga (lumini de contur); Lămpi semnalizatoare |
| 9 | 8 | Indicator presiune ulei și lampă avertizare;
Indicator temperatură lichid răcire; Indicator nivel combustibil cu lampă avertizare nivel scăzut combustibil; Lampă avertizare frână de parcare; Lampă avertizare nivel scăzut lichid frâne; Semnalizatoare și lampă avertizare; Lampă avertizare supapă admisie carburator; Lampă avertizare lipsă încărcare baterie; Supapă închidere carburator; Turații motor; Lumini spate (lumini marșarier); Lampă avertizare blocare diferențial. |
| 10 | 8 | Regulator tensiune, înfășurare câmp alternator |
| 11 | – | – |
| 12 | 8 | Ștergător și pulverizator far (cu buton control apăsat);
Motor pulverizator far; Motoare ștergătoare faruri la pornire și când lamele ștergătoarelor trec prin poziția inițială. |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | 8 | Comutator lumini avarie și semnalizatoare în modul apel de urgență |
