Peugeot Partner II (2017-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Partner II (2017–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Peugeot Partner II
Se referă la vehiculele produse în anii:
2017, 2018, 2019.
Siguranța pentru brichetă (prize de alimentare) în Peugeot Partner este siguranța numărul 9 în cutia de siguranțe a bordului.
Poziția cutiei de siguranțe
Cutia de siguranțe sunt amplasate:
– în partea inferioară a consolei pe partea stângă sau dreaptă în spatele capacului;
– sub capota motorului (aproape de baterie).

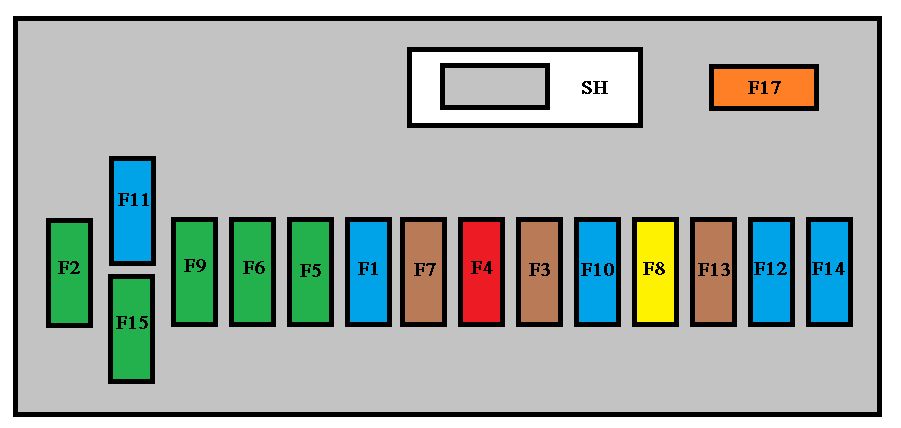

Cutia de siguranțe a bordului
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Ștergător spate |
| 2 | 30 | Închidere centralizată |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Presiguranță de diagnoză; Control oglinzi; Fir faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Lumină de lectură spate;
Lumină de lectură față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Afișaj; Detectare presiune pneuri; Alarmă și sirenă. |
| 9 | 30 | Presiguranță 12V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Comutator aprindere curent redus |
| 12 | 15 | Senzor ploaie și lumină;
Sistem airbag. |
| 13 | 5 | Panou instrumente |
| 14 | 15 | Senzori parcare;
Control digital climatizare; Hands-free. |
| 15 | 30 | Încuietori |
| 16 | – | Rezervă |
| 17 | 40 | Geam spate încălzit și oglinzi |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | – | Rezervă |
| 2 | 20 | Scaune încălzite |
| 3 | – | Rezervă |
| 4 | 15 | Releu pentru oglinzi rabatabile |
| 5 | 15 | Releu pentru priză dispozitive refrigerante |

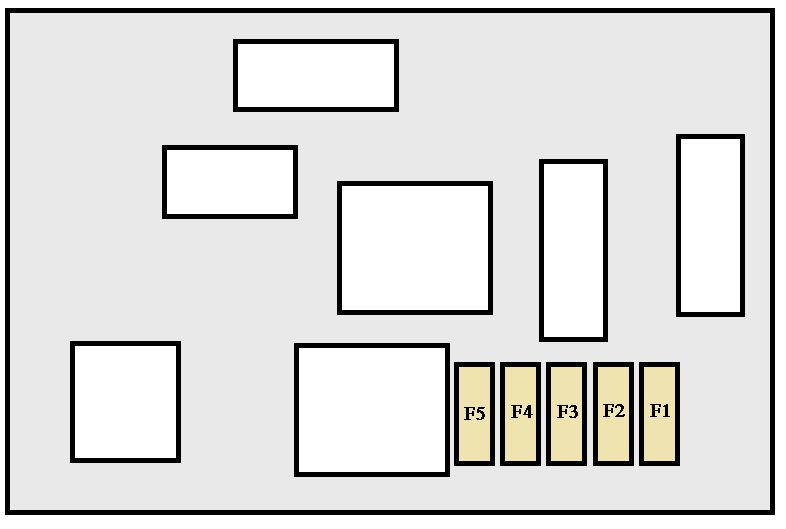

Siguranțe pentru remorcă/cârlig de remorcare/producători de caroserie/cabină pe platformă
Dacă este instalată în vehiculul tău, o cutia de siguranțe suplimentară servește pentru remorcă, cârligul de remorcare și conexiunile pentru modificările caroseriei și cabinei pe platformă. Se află în partea dreaptă în spatele separatorului de încărcătură.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Rezervă |
| 2 | 15 | Aprindere, releu de funcționare al generatorului |
| 3 | 15 | Alimentare remorcă 12 V |
| 4 | 15 | Alimentare constantă pentru modificatori |
| 5 | 40 | Lumini de avarie |

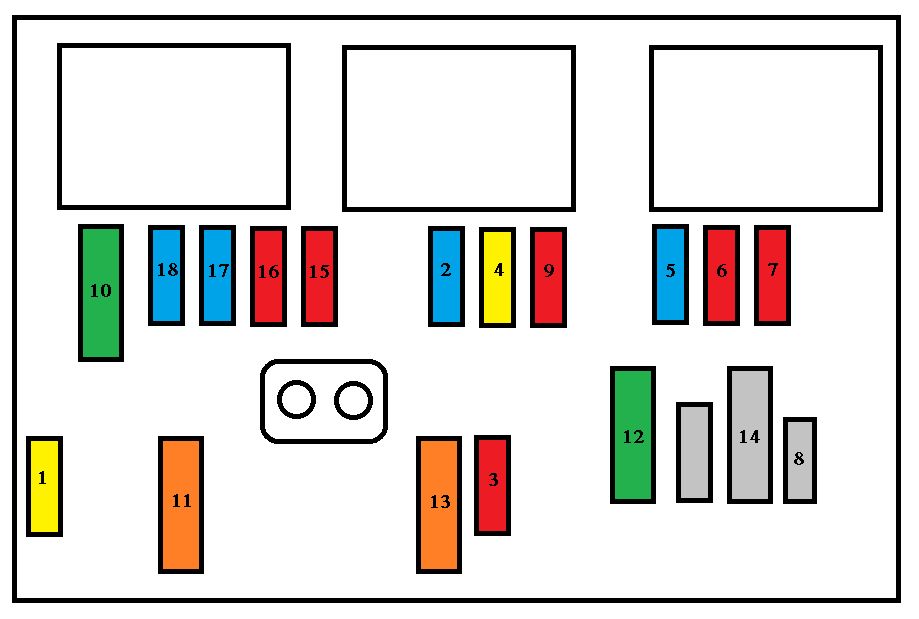

Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 20 | Gestionare motor |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă spălător parbriz față și spate |
| 4 | 20 | Pompă spălător faruri sau LED |
| 5 | 15 | Componente motor |
| 6 | 10 | Senzor unghi de direcție, DSC |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor far;
Unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | Rezervă |
| 12 | 30 | Ștergător |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Far dreapta faruri de drum |
| 16 | 10 | Far stânga faruri de drum |
| 17 | 15 | Far dreapta faruri de întâlnire |
| 18 | 15 | Far stânga faruri de întâlnire |
