Opel Adam (2012-2018) – cutia de siguranțe

Andrei Popescu

Opel Adam (2012-2014) – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014.

Siguranță brichetă (priză de alimentare) în Opel Adam (2012-2014) este siguranța 38 în bloc siguranțe pe bord.

Bloc siguranțe în compartiment motor

Bloc siguranțe în compartiment motor
Opel Adam – siguranțe – compartiment motor
Nr Descriere
1 –
2 Comutator oglindă exterioară
3 Modul control caroserie
4 Modul control șasiu
5 ABS
6 Far stânga pentru condus ziua
7 –
8 Modul control caroserie
9 Senzor baterie vehicul
10 Nivelare faruri;

TPMS.
11 Ștergător spate
12 Dezaburire geamuri
13 Far pentru condus ziua – dreapta
14 Oglindă dezaburitoare
15 –
16 Instalație GPL
17 Oglindă interioară
18 Modul control motor
19 Pompă combustibil
20 –
21 Bobină injector
22 –
23 Sistem injecție
24 Sistem ștergător parbriz
25 Sistem iluminare
26 Modul control motor
27 –
28 Modul control motor
29 Modul control motor
30 –
31 Far stânga
32 Far dreapta principal
33 Modul control motor
34 Claxon
35 Ambreiaj
36 –

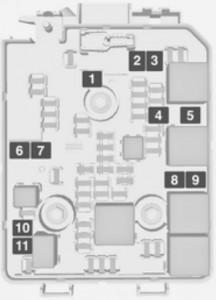

Bloc siguranțe în compartiment motor - 2

Opel Adam – siguranțe – compartiment motor
Nr Descriere
1 Pompă Sistem antiblocare roți (ABS)
2 Perie ștergător față
3 Ventilator
4 Tablou de bord
5 –
6 –
7 –
8 Ventilator răcire joasă
9 Ventilator răcire înaltă
10 Ventilator răcire
11 Demaror

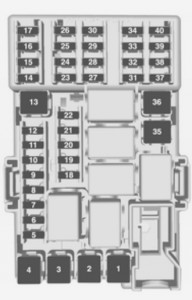

Cutia de siguranțe a bordului

Cutia de siguranțe a bordului

Opel Adam – siguranțe – bord
Nr Descriere
1 –
2 –
3 Geamuri electrice
4 Transformator de tensiune
5 Controler caroserie 1
6 Controler caroserie 2
7 Controler caroserie 3
8 Controler caroserie 4
9 Controler caroserie 5
10 Controler caroserie 6
11 Controler caroserie 7
12 Controler caroserie 8
13 –
14 Închidere ușă
15 Conector diagnostic
16 Conexiune date
17 Aprindere
18 Sistem climatizare
19 Amplificator audio
20 Asistent parcare
21 Comutator frână
22 Sistem audio
23 Afișaj
24 –
25 –
26 Bord
27 Încălzire scaun partea șoferului
28 –
29 –
30 Bord
31 Claxon
32 Încălzire scaun partea pasagerului
33 Volan încălzit
34 –
35 –
36 –
37 Ștergător spate
38 Brichetă
39 –
40 –

Opel Adam (2015) – schema cutiei de siguranțe

Anul producției: 2015.

Siguranță brichetă (priză de alimentare) în Opel Adam (2015) este siguranța 38 în bloc siguranțe.

Bloc siguranțe în compartiment motor

Bloc siguranțe în compartiment motor
Opel Adam (2015) – siguranțe – compartiment motor
Nr Descriere
1 –
2 Comutator oglindă exterioară
3 Modul control caroserie
4 Trapă; Modul control șasiu.
5 Sistem antiblocare roți (ABS)
6 Far stânga pentru circulația de zi
7 –
8 Modul control caroserie
9 Senzor baterie vehicul
10 Nivelare faruri; TPMS; Trapă.
11 Ștergător parbriz spate
12 Dezghețare geamuri
13 Far dreapta pentru circulația de zi
14 Oglindă dezaburire
15 –
16 Modul control șasiu; Sistem GPL.
17 Oglindă interioară
18 Modul control motor
19 Pompă combustibil
20 –
21 Bobină injector
22 –
23 Sistem injecție
24 Sistem ștergător
25 Sistem iluminare
26 Modul control motor
27 –
28 Modul control motor
29 Modul control motor
30 –
31 Far stânga
32 Far drept principal
33 Modul control motor
34 Claxon
35 Ambreiaj
36 –
Bloc siguranțe în compartiment motor - 2
Opel Adam (2015) – siguranțe – compartiment motor
Nr Descriere
1 Pompă Sistem antiblocare roți (ABS)
2 Perie ștergător parbriz față
3 Ventilator
4 Panou instrumente
5 –
6 –
7 Pompă electrică pentru gol
8 Ventilator răcire joasă
9 Ventilator răcire înaltă
10 Pompă electrică pentru gol ventilator răcire.
11 Demaror

Cutia de siguranțe a bordului

Cutia de siguranțe a bordului
Opel Adam-2015 – siguranțe – bord
Nr Descriere
1 –
2 –
3 Geamuri electrice
4 Transformator de tensiune
5 Modul control caroserie 1
6 Modul control caroserie 2
7 Modul control caroserie 3
8 Modul control caroserie 4
9 Modul control caroserie 5
10 Modul control caroserie 6
11 Modul control caroserie 7
12 Modul control caroserie 8
13 –
14 Închidere ușă
15 Conector diagnostic
16 Conexiune date
17 Aprindere
18 Sistem climatizare
19 Amplificator audio
20 Asistent parcare
21 Comutator frână
22 Sistem audio
23 Afișaj
24 –
25 –
26 Panou instrumente
27 Încălzire scaun partea șoferului
28 –
29 –
30 Panou instrumente
31 Claxon
32 Încălzire scaun partea pasagerului
33 Volan încălzit
34 –
35 –
36 –
37 Ștergător spate
38 Brichetă
39 –
40 –

Opel Adam (2016-2017) – schema cutiei de siguranțe

Anul producției: 2016, 2017.

Siguranță brichetă (priză de alimentare) în Opel Adam (2016-2017) este siguranța 38 în cutia de siguranțe de pe bord.

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Opel Adam (2016-2017) – siguranțe – compartiment motor
Nr Descriere
1 –
2 Comutator oglindă exterioară
3 Modul control caroserie
4 Trapă; Modul control șasiu.
5 Sistem antiblocare roți (ABS)
6 Far stânga pentru condus ziua
7 –
8 Modul control caroserie
9 Senzor baterie vehicul
10 Nivelare faruri; TPMS; Trapă.
11 Ștergător parbriz spate
12 Dezaburire geamuri
13 Far dreapta pentru condus ziua
14 Oglindă dezaburitoare
15 –
16 Modul control șasiu, sistem GPL.
17 Oglindă interioară
18 Modul control motor
19 Pompă combustibil
20 –
21 Bobină injector
22 –
23 Sistem injecție
24 Sistem ștergător parbriz
25 Sistem iluminare
26 Modul control motor
27 –
28 Modul control motor
29 Modul control motor
30 –
31 Far stânga
32 Far dreapta principal
33 Modul control motor
34 Claxon
35 Ambreiaj
36 –
Cutia de siguranțe în compartiment motor - 2
Opel Adam (2016-2017) – siguranțe – compartiment motor
Nr Descriere
1 Pompă Sistem antiblocare roți (ABS)
2 Perie ștergător parbriz față
3 Ventilator
4 Panou instrumente
5 –
6 –
7 Pompă electrică gol
8 Ventilator răcire jos
9 Ventilator răcire sus
10 Pompă electrică gol ventilator răcire.
11 Demaror

Cutia de siguranțe a bordului

Cutia de siguranțe a bordului
Opel Adam-2015 – siguranțe – panou instrumente
Nr Descriere
1 –
2 –
3 Geamuri electrice
4 Transformator de tensiune
5 Controler caroserie 1
6 Controler caroserie 2
7 Controler caroserie 3
8 Controler caroserie 4
9 Controler caroserie 5
10 Controler caroserie 6
11 Controler caroserie 7
12 Controler caroserie 8
13 –
14 Închidere hayon
15 Conector diagnostic
16 Interfață date
17 Aprindere
18 Sistem climatizare
19 Amplificator audio
20 Asistent parcare
21 Comutator frână
22 Sistem audio
23 Afișaj
24 –
25 Onstar
26 Panou instrumente
27 Încălzire scaun șofer
28 –
29 –
30 Panou instrumente
31 Claxon
32 Încălzire scaun pasager
33 Volan încălzit
34 –
35 –
36 –
37 Ștergător spate
38 Brichetă
39 –
40 –

Opel Adam (2018) – schema cutiei de siguranțe

Anul producției: 2018.

Siguranță brichetă (priză de alimentare) în Opel Adam (2018) este siguranța 38 în bloc siguranțe pe bord.

Bloc siguranțe în compartiment motor

Bloc siguranțe în compartiment motor
Opel Adam (2018) – siguranțe – compartiment motor
Nr Descriere
1 –
2 Comutator oglindă exterioară
3 Controler caroserie
4 Trapă; Controler șasiu.
5 Sistem antiblocare roți (ABS)
6 Lumini stânga pentru mers zi
7 –
8 Controler caroserie
9 Senzor baterie vehicul
10 Nivelare faruri; TPMS; Trapă.
11 Ștergător scaun spate
12 Dezaburire geamuri
13 Lumini dreapta pentru mers zi
14 Oglindă dezaburitoare
15 –
16 Controler șasiu, sistem GPL.
17 Oglindă interioară
18 Modul control motor
19 Pompă combustibil
20 –
21 Bobină injector
22 –
23 Sistem injecție
24 Sistem ștergător parbriz
25 Sistem iluminare
26 Modul control motor
27 –
28 Modul control motor
29 Modul control motor
30 –
31 Far stânga
32 Far dreapta principal
33 Modul control motor
34 Claxon
35 Ambreiaj
36 –
Bloc siguranțe în compartiment motor - 2
Opel Adam 2018 – siguranțe – compartiment motor
Nr Descriere
1 Pompă Sistem antiblocare roți (ABS)
2 Perie ștergător parbriz față
3 Ventilator
4 Bord
5 –
6 –
7 Pompă electrică gol
8 Ventilator răcire jos
9 Ventilator răcire sus
10 –
11 Demaror

Bloc siguranțe bord

Bloc siguranțe bord
Opel Adam 2018 – siguranțe – bord
Nr Descriere
1 –
2 –
3 Geamuri electrice
4 Transformator de tensiune
5 Modul control caroserie 1
6 Modul control caroserie 2
7 Modul control caroserie 3
8 Modul control caroserie 4
9 Modul control caroserie 5
10 Modul control caroserie 6
11 Modul control caroserie 7
12 Modul control caroserie 8
13 –
14 Închidere ușă
15 Conector diagnostic
16 Conexiune date
17 Aprindere
18 Sistem climatizare
19 Amplificator audio
20 Asistent parcare
21 Comutator frână
22 Sistem audio
23 Afișaj
24 –
25 Onstar
26 Bord
27 Încălzire scaun șofer
28 –
29 –
30 Bord
31 Claxon
32 Încălzire scaun partea pasagerului
33 Volan încălzit
34 –
35 –
36 –
37 Perie ștergător spate
38 Brichetă
39 –
40 –
