Siguranțele Brichetă (priză de alimentare) în Opel Astra K sunt siguranța 4 (2016-2018) sau 29 (2019) (brichetă / priză de alimentare față) în bloc siguranțe de pe bord și siguranța 35 (priză de alimentare în compartimentul de încărcare) în bloc siguranțe din compartiment motor.
Bloc siguranțe în compartiment motor

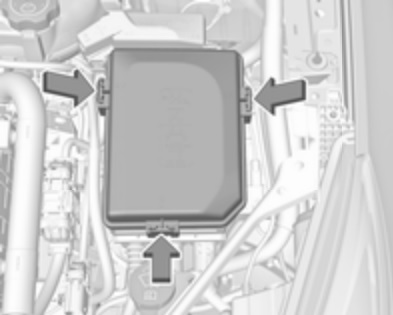

Poziția blocului siguranțe
Blocul siguranțe se află în partea față, pe partea stângă a compartimentului motor.
Schema blocului siguranțe
Nr
Descriere
Nr
Descriere
1
Demaror
2
Demaror
3
Senzor gaze de evacuare
4
Modul control motor
5
2016-2018:
Funcții motor
2019:
Funcții motor / Aeroshutter
6
Modul control transmisie
7
–
8
Modul control motor
9
Sistem control climatic
10
Sistem evacuare motor diesel
11
Sistem închidere hayon spate;
Transmisie.
12
Funcție masaj lombar
13
Pompă lichid încălzit
14
Sistem evacuare motor diesel
15
Senzor gaze de evacuare
16
Injecție combustibil
17
Injecție combustibil
18
Sistem evacuare motor diesel
19
Sistem evacuare motor diesel
20
–
21
2016-2018:
Convertor DC / AC;
2019:
neutilizat.
22
Sistem antiblocare roți (ABS)
23
Spălător lunetă față și spate
24
2016-2018:
Neutilizat;
2019:
Spălător faruri.
25
Încălzire motorină
26
Modul control transmisie
27
Modul electric hayon spate
28
–
Nr
Descriere
29
Geam spate încălzit
30
Încălzirea oglinzii
31
2016-2018:
Neutilizat;
2019:
Modul alertă anti-furt.
32
Transformator curent continuu;
Display LED;
Încălzitor electric;
Climatizare;
Controler bujii de aprindere.
33
Alertă anti-furt
34
Claxon
35
Priză electrică în portbagaj
36
Far dreapta (halogen);
Far dreapta (LED).
37
Far stânga (halogen)
38
Far LED;
Reglaj automat al intensității farurilor.
39
Far față proiectoare de ceață
40
2016-2018:
OnStar;
2019:
Modul portal central.
41
Senzor apă în combustibil și pompă apă
42
Reglaj manual al intensității farurilor
43
Pompă combustibil
44
Cameră marșarier;
Oglindă retrovizoare interioară;
Modul remorcă.
45
Far LED stânga;
Reglaj automat al intensității farurilor stângi.
46
Set semnalizatoare
47
Blocare coloana volan
48
Ștergător spate
49
2016-2018:
Neutilizat;
2019:
Oglindă retrovizoare exterioară.
50
Far LED dreapta;
Reglaj automat al intensității farurilor drepte.
51
Far stânga (LED)
52
Modul control motor;
Modul control transmisie.
53
2016-2018:
Neutilizat;
2019:
Sistem evacuare motor diesel.
54
Ștergătoare parbriz
55
2016-2018:
Sistem evacuare Diesel;
2019:
Rabatare electrică a scaunelor spate.
56
–
57
–
Siguranțe suplimentare se găsesc lângă bateria vehiculului:
Nr
Descriere
1
Pompă combustibil
2
Modul control motor
3
Alimentator
Cutia de siguranțe a bordului
Poziția cutiei de siguranțe
Cutia de siguranțe se află în spatele capacului consolei centrale.
Dacă capacul cutiei de siguranțe are un conector de alimentare, îndepărtați-l cu un adaptor și o șurubelniță (adaptorul este ascuns în compartimentul pentru obiecte).

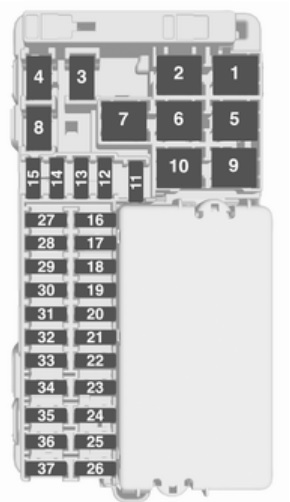

Schema cutiei de siguranțe
Nr
Descriere
Nr
Descriere
1
2016-2018:
Neutilizat;
2019:
Încălzirea scaunelor spate (doar la vehiculele fără sirenă de alarmă).
2
Sistem climatizare, ventilator
3
Scaun electric partea șoferului
4
2016-2018:
Brichetă;
Priză electrică față;
2019:
Scaun electric reglabil electric partea pasagerului.
5
–
6
Geam electric față
7
Sistem antiblocare roți (ABS)
8
Volan încălzit
9
Controler caroserie
10
Geam electric spate
11
Trapă
12
Controler caroserie
13
Încălzirea scaunului (doar la vehiculele fără sirenă)
14
Oglindă exterioară
15
Controler caroserie
16
Controler caroserie
17
Controler caroserie
18
Controler caroserie
Nr
Descriere
19
Conector de legătură date
20
Sistem airbag
21
Sistem de control climatic
22
Închidere centralizată, hayon spate
23
Sistem electronic al cheilor
24
Funcție memorie pentru scaun reglabil electric
25
Volan cu sistem airbag
26
Aprindere;
Blocare coloana volan.
27
Modul control caroserie
28
Priză USB
29
2016-2018:
Neutilizat;
2019:
Brichetă;
Priză alimentare față.
30
Manetă cutie de viteze
31
Ștergător spate
32
Modul control transmisie
33
Alarmă antifurt;
Semnalizator acustic.
34
Asistent parcare;
Alarmă pentru unghi mort lateral;
Sistem Infotainment;
Priză USB.
35
OnStar
36
Display informativ;
Set de semnalizatoare;
Cititor CD.
37
Sistem audio-navigație;
Radio.
Cutia de siguranțe în compartimentul de încărcare/portbagaj
Poziția cutiei de siguranțe
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului.
Schema cutiei de siguranțe
Atribuirea siguranțelor în spațiul de încărcare
Nr
Descriere
Nr
Descriere
1
–
2
2016-2018:
Invertor DC / AC;
2019:
Neutilizat.
3
Modul remorcă
4
2016-2018:
Scaun electric partea pasagerului;
2019:
Neutilizat.
5
–
6
2016-2018:
Modul avertizare distanță;
2019:
Neutilizat.
7
–
8
–
9
2016-2018:
Încălzire scaune spate (la vehicule fără claxon);
2019:
Neutilizat.
10
Serviciu
Nr
Descriere
11
–
12
Încălzirea scaunelor față (la vehiculele cu sirenă de alertă)
13
Încălzirea scaunelor spate (la vehiculele cu sirenă de alertă)
14
Aprindere
15
Ventilația scaunului
16
Ieșire remorcă
17
Ieșire remorcă
18
–
19
–
20
–
21
2016-2018:
Îndoire electrică a scaunelor spate;
2019:
Neutilizat.
22
2016-2018:
Hayon electric;
2019:
neutilizat.
Opel Astra K – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranțele brichetei (priza de alimentare) în Opel Astra K sunt siguranța 29 (brichetă / priză de alimentare față) în blocul siguranțe al bordului.
Schema cutiei de siguranțe în compartiment motor
Poziția siguranței
Blocul siguranțe se află în partea față, pe partea stângă a compartimentului motor.

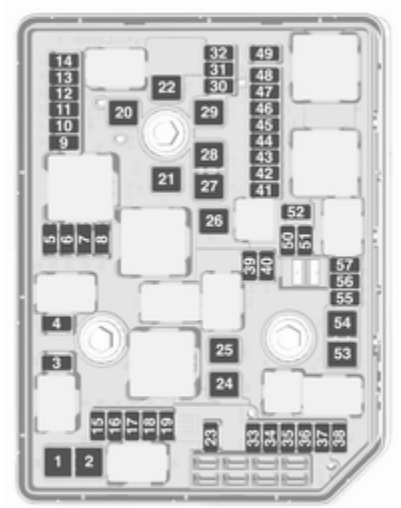

Schema cutiei de siguranțe
Atribuirea siguranțelor în compartiment motor
Nr
Descriere
Nr
Descriere
1
Demaror
2
Demaror
3
Senzor gaze de eșapament
4
Modul control motor
5
Funcții motor; Deschidere activă a grilei de admisie aer.
6
Modul control cutie automată
7
Sistem avertizare coliziune frontală; Sistem control automat viteză adaptiv.
8
Modul control motor
9
Sistem control încălzire, ventilare și climatizare
10
Sistem evacuare motor diesel
11
Sistem blocare hayon spate; Cutie automată.
12
Funcție masaj zona lombară
13
Pompă lichid încălzit; Sistem evacuare motor diesel.
Far dreapta (halogen, Eco LED); Far dreapta (LED).
37
Far stânga (halogen, Eco LED)
38
Far LED; Reglare automată a iluminării.
39
Far față proiectoare de ceață
40
Modul ușă centrală
41
–
42
Reglare manuală a iluminării
43
Pompă combustibil
44
Cameră marșarier; Oglindă retrovizoare interioară; Modul remorcă.
45
Far LED stânga; Reglare automată a iluminării stângi.
46
Tablou de bord
47
Blocare coloana volan
48
Ștergător spate
49
Oglindă retrovizoare exterioară.
50
Far LED dreapta; Reglare automată a iluminării drepte.
51
Far stânga (LED)
52
Modul control motor; Modul control cutie automată.
53
Ștergător față
54
Ștergător față
55
Sistem evacuare motor diesel
56
–
57
–

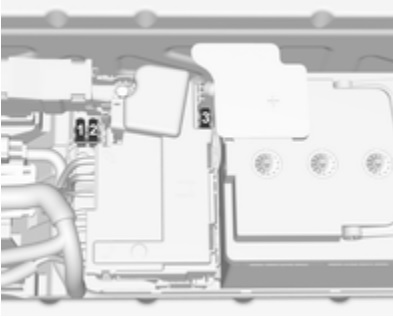

Siguranțe suplimentare se găsesc lângă bateria vehiculului:
Nr
Descriere
1
Pompă combustibil
2
Modul control motor
3
Alimentator
Schema cutiei de siguranțe de pe bord

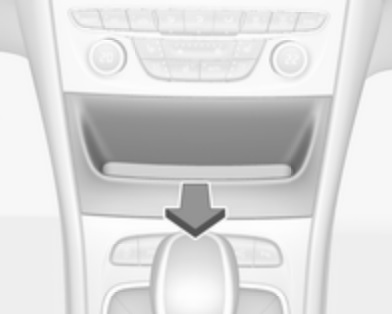

Poziția siguranței
Blocul siguranțe se află în spatele capacului consolei centrale.

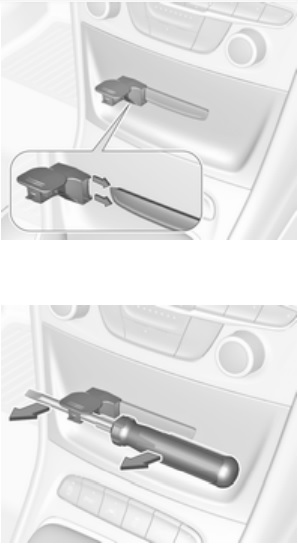

Dacă capacul cutiei de siguranțe are un conector de alimentare, acesta trebuie îndepărtat folosind un adaptor și o șurubelniță (adaptorul este ascuns în compartimentul pentru obiecte).
Schema siguranței
Atribuirea siguranțelor pe bord
Nr
Descriere
Nr
Descriere
1
Încălzirea scaunelor spate (doar la vehiculele fără sirenă de alarmă)
2
Sistem climatizare; Ventilator.
3
Scaun electric partea șoferului
4
Scaun electric partea pasagerului.
5
Sistem antiblocare roți (ABS)
6
Geam electric față
7
–
8
Volan încălzit
9
Modul control caroserie 8
10
Geam electric spate
11
Trapă
12
Modul control caroserie 6
13
Încălzirea scaunului (doar la vehiculele fără sirenă de alarmă)
14
Oglindă retrovizoare exterioară
15
Modul control caroserie 1
16
Modul control caroserie 7
17
Modul control caroserie 4
18
Modul control caroserie 3
Nr
Descriere
19
Conector date
20
Sistem airbag
21
Sistem de control al încălzirii, ventilației și climatizării
22
Închidere centralizată – hayon spate
23
Sistem cheie electronică
24
Funcție memorie scaun reglabil electric
25
Volan cu sistem airbag
26
Comutator aprindere; Blocare coloana volan.
27
Modul control caroserie 2
28
Priză USB
29
Brichetă; Priză alimentare față.
30
Manetă cutie de viteze
31
Ștergător spate
32
Modul control cutie de viteze
33
Alarmă; Sirenă avertizare.
34
Asistent parcare; Sistem monitorizare unghi mort în oglinzi; Sistem Infotainment; Priză USB.
35
SOS
36
Display informativ; Bord.
37
Sistem audio-navigație; Radio.
Schema cutiei de siguranțe în compartimentul de încărcare/portbagaj

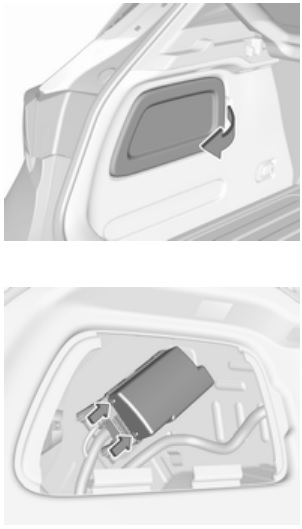

Poziția siguranței
Blocul siguranțe se află pe partea stângă a spațiului de încărcare, în spatele capacului.

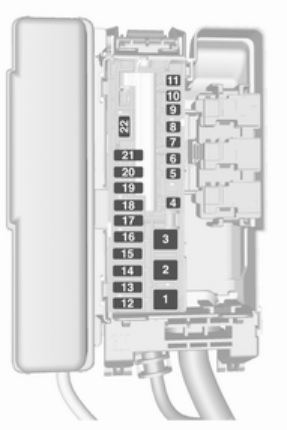

Schema cutiei de siguranțe
Atribuirea siguranțelor în spațiul de încărcare
Nr
Descriere
Nr
Descriere
1
–
2
–
3
Modul control remorcă
4
–
5
–
6
–
7
–
8
–
9
–
10
–
Nr
Descriere
11
Amplificator
12
Încălzirea scaunelor față (la vehiculele cu sirenă de alertă)
13
Încălzirea scaunelor spate (la vehiculele cu sirenă de alertă)
