Schema cutiei de siguranțe și relee – Opel Monterey

Se referă la vehiculele produse în anii:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

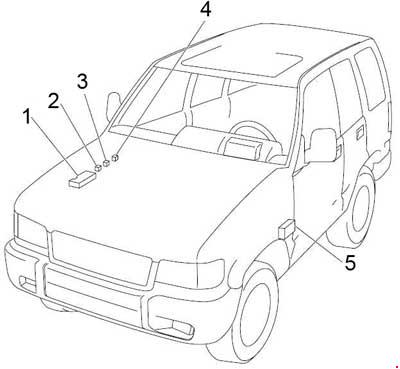

Număr	Descriere
1	cutia de siguranțe
2	Releu bec-1
3	Releu bec-2
4	Releu demaror
5	cutia de siguranțe

Cutia de siguranțe în compartiment motor

Număr		Descriere
F1	—	—
F2	10	Senzor de oxigen
F3	15	Claxon, releu semnal acustic, semnal acustic SW, avertizare pericol SW, unitate intermitent, claxon antifurt, centrală antifurt
F4	15	Far (LH), martor faruri de întâlnire, Dimmer SW, Lumină semnalizare cotitură SW, Lumină proiectoare de ceață SW, Releu proiectoare de ceață, Lumină semnalizare cotitură, Releu lumini semnalizare cotitură
	10	Far stânga (far de întâlnire)
F5	15	Far (dreapta), dimmer SW
	10	Far dreapta (far de întâlnire)
F6	10	Far stânga (far de drum)
F7	10	Far dreapta (far de drum)
	15	Sistem alarmă antifurt
F8	15	Lumină proiectoare de ceață, releu lumină proiectoare de ceață
	20	Lumină proiectoare de ceață, releu lumină proiectoare de ceață
F9	20	Unitate hidraulică, centrală control Sistem antiblocare roți (ABS), modul control electronic frâne;
F10	15	Pompă combustibil
F11	10	Lumină spate stânga
F12	15	Releu spate, Iluminare SW, Lumină laterală față, Lumină de parcare, Lumină spate, Conector cablaj remorcă, Centrală iluminare, Lumină iluminare, Sertar SW, Iluminare plăcuță, Unitate control indicator schimbare A/T
	10	Lumină spate dreapta
Comutator siguranță
FL1	80	Baterie
FL2	50	Aprindere, demaror
FL3	50	Releu principal modul control motor
FL4	30	Ventilator condensator
FL6	40	Sistem hidraulic ABS, siguranță F9 (ABS)
Comutator circuit
C/B-1	—	—
C/B-2	30	Releu ridicare geam, Comutator ridicare geam, Motor ridicare geam, Motor trapă, Unitate control trapă, Comutator trapă, Comutator siguranță, Comutator limitator, Comutator scaun, Motor înclinare față și SW, Motor înclinare spate și SW, Motor glisieră, Motor rabatabil și SW

Diodă
1	Modul control motor
2	Lumină de viraj
Releu
X1	Iluminare
X2	—
X3	Rezistor
X4	—
X5	Termostat climatizare
X6	—
X7	Compresor climatizare
X8	Claxon
X9	Lumină claxon sau compartiment motor
X10	—
X11	Pompă combustibil
X12	ECM principal
X13	Ștergător față interior
X14	—
X15	—
X16	Upshift-1 (M/T) sau sistem alarmă antifurt
X17	Demaror (benzină) sarcină (Diesel)
X18	Schimbare în zbor
X19	Ventilator condensator
X20	Cruise control principal
X21	Upshift-2 (M/T; cu ABS)
X22	Lumină de viraj sau lumină spate proiectoare ceață
X23	Proiectoare de ceață

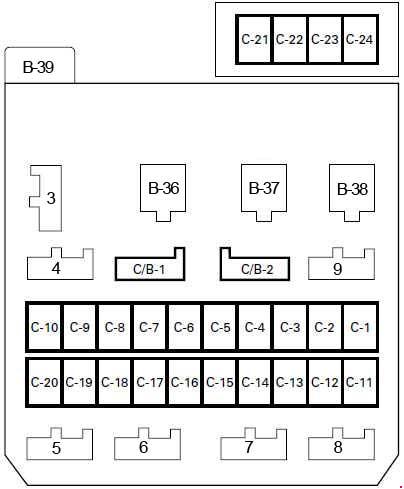

Cutia de siguranțe în compartimentul pasagerilor

Număr	Amperaj [A]	Descriere
C1	10	Releu demaror, Pornire ambreiaj SW (M/T), Mod SW (A/T), Controler antifurt, DERM (SRS)
C2	15	Încălzitor scaune SW (LH și RH), Încălzitor scaune (LH și RH)
C3	15	Modul control cutie, Semnalizator SW, Semnalizator față, Semnalizator spate, Semnalizator, Intermitent, Releu lumini viraj, Lumină marșarier, Lumină marșarier SW (M/T), Mod SW (A/T), Unitate control semnalizator cutie A/T, iluminare SW, unitate control bloc cutie A/T, semnalizator cutie A/T, unitate cruise control, anulare SW
	10	Modul control cutie, Semnalizator SW, Semnalizator față, Semnalizator spate, Semnalizator, Intermitent, Releu lumini viraj, Lumină marșarier, Lumină marșarier SW (M/T), Mod SW (A/T), Unitate control semnalizator cutie A/T, iluminare SW, unitate control bloc cutie A/T, semnalizator cutie A/T, unitate cruise control, anulare SW
C4	10	Cruise control, dezghețator spate SW, releu dezghețator spate, martor dezghețator spate SW, ambreiaj SW (M/T), cutie SW-1, 2 (M/T), cutie SW-3, 4 (M/T), Anulare SW (legat SW), principal SW cruise control, releu principal cruise control, martor cruise control, cruise control SW, oglindă exterioară, dezghețator oglindă exterioară SW, unitate control bloc cutie A/T, releu geam electric, modul control electronic frâne, Modul control cutie, senzor G, releu Upshift-2, indicator Upshift (contor)
C5	15	Ștergător și spălător parbriz față SW, motor ștergător față, motor spălător față, releu intermitent ștergător față
C6	10	Ștergător și spălător parbriz spate SW, motor spălător spate, motor ștergător spate, releu intermitent ștergător spate
C7	10	Ștergător faruri SW, Motor ștergătoare faruri, Motor spălătoare faruri, Ceas ștergătoare faruri
C8	15	Generator, releu principal ECM, VSV; EGR, VSV: coș, VSV: aer admisie (DOHC)
C9	15	Modul control aprindere, modul control motor
	15	Întrerupere combustibil (4JG2)
C10	10	Senzor viteză vehicul, Semnal sonor reminder, Contor și indicator (voltmetru, indicator temperatură lichid răcire motor, turometru, vitezometru, indicator presiune ulei, indicator combustibil), indicator și martor avertizare (sistem antifurt, antifurt roți spate, centură siguranță, verificare motor, nivel combustibil scăzut, 4WD, presiune ulei, schimbare treaptă sus, sistem frânare, încărcare, temperatură ulei A/T, martor control cruise control, martor control trans, martor control tracțiune electrică, martor control condus iarnă), 4WD SW, frână parcare SW, centură siguranță SW, diferențial frână SW Modul control electronic frâne, modul control motor, centrală antifurt roți spate
C11	10	Audio, Oglindă exterioară, Control oglindă exterioară SW, Oglindă ușă pliabilă SW, Ceas digital, Difuzor
C12	20	Brichetă
C13	10	Controler antifurt
C14	15	Lumini de stop SW (fără cruise control), frână SW (cu cruise control), centrală antifurt roți spate, lumină stop, modul control cutie, modul control electronic frâne, conector cablaj remorcă, cruise control, cutie schimbare A/T unitate control încuietoare, releu dezactivare încuietoare
C15	20	Claxon, releu claxon, claxon SW, lumină avertizare SW, intermitent, claxon antifurt, lumină avertizare, sunet
	20	Telefon
C16	10	Ceas digital, sunet, iluminare plafonieră, iluminare hartă, iluminare portbagaj, iluminare plafon, uși SW (față, spate, hayon), antenă, controler antifurt, reminder chei SW, centură siguranță, semnal sonor reminder chei și lumină

C17	25	Dezghețare spate, releu dezghețare spate
C18	20	Martor avertizare antifurt, încuietoare ușă față și geam electric SW, cheie încuietoare ușă SW, actuator încuietoare ușă (față și spate)
C19	25	Motor ventilator, rezistor ventilator SW
C20	10	Presiune SW, releu termostat climatizare, releu compresor climatizare, ambreiaj magnetic (compresor climatizare), climatizare SW, termostat electric, ventilator SW
C21	10	Martor avertizare Sistem airbag (metru)
C22	10	DERM
C23	10	Modul umplere pasager, DERM
C24	10	Senzor bipolar armare, DERM, grup bobină Sistem airbag, modul inflator controler
Diodă
3	Cupolă lumină antifurt
4	Protecție antifurt (DOHC)
5	Memento pentru martorii antifurt
6	Comutator mod (DOHC)
7	Cruise control RWAL (antifurt roți spate)
8	—
9	Modul control electronic frâne (DOHC)
Releu
B36	Încălzire și climatizare
B37	Alimentare geamuri
B38	Dezghețare spate
B39	Unitate semnalizare
