Schemele cutiilor de siguranțe și ale releelor – Opel Movano A

Se referă la vehiculele produse în anii:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010.

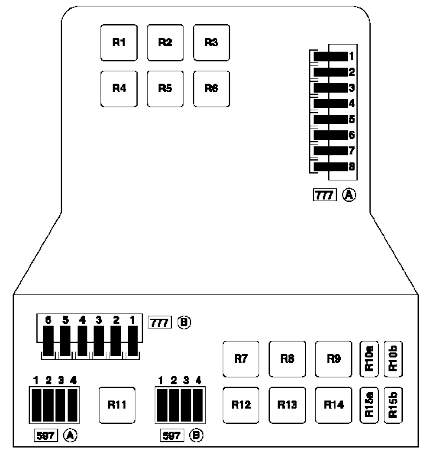

Compartiment motor

Se află sub capotă în stânga aproape de bord.

Descrierea releelor

• Releu suspensie pneumatică R1
• Releu R2 pentru funcționarea motorului pentru motoarele G9T și G9U în modificarea autobuzului cu 16 locuri sau pentru echipamente suplimentare
• R3 Releu parbriz încălzit
• R4 Neutilizat
• R5 Neutilizat
• R6 Neutilizat
• R7 Releu ventilator răcire 2 la vehiculele cu climatizare
• R8 Neutilizat
• R9 Releu suplimentar încălzire 3
• R10a Neutilizat
• R10b Neutilizat
• R11 Releu suplimentar încălzire 2
• Releu ECU motor R12
• R13 Releu încălzire suplimentară 1
• R14 Releu ventilator răcire motor 1 la vehiculele cu încălzire și climatizare
• Releu compresor aer condiționat R15a
• Releu încălzitor motorină R15b

Descrierea siguranțelor

Tabel A (777)

1. 70A Siguranță alimentare cutia de siguranțe în compartiment pasageri, comutator iluminare exterioară și semnalizatoare, aprindere
2. 30A Siguranță panou control climatizare
3. 70A Siguranță alimentare cutia de siguranțe în compartiment pasageri, comutator iluminare exterioară semnalizatoare
4. Neutilizat
5. 70A Siguranță alimentare releu după aprindere 1, releu parbriz încălzit, cutia de siguranțe în compartiment pasageri
6. 30A Siguranță releu suspensie pneumatică
7. 70A Siguranță releu parbriz încălzit
8. 60A Siguranță releu putere ECU ABS

Tabel B (777)

1. 70A Siguranță pentru alimentare încălzitor auxiliar
2. 50A Releu ventilator electric sistem răcire motor 1, releu viteză joasă ventilator electric sistem răcire motor
3. 30A Releu încălzire suplimentară 1
4. 40A Doar pentru motor ZD3: Releu ventilator electric sistem răcire motor 2
5. 70A Releu încălzire suplimentară 2 și 3
6. Releu siguranță 30A pentru grup pompă cutie de viteze

Tabel A (597)

1. 20A Siguranță circuit motor
2. 10A Siguranță releu pompă combustibil
3. Neutilizat
4. 25A sistem injecție ECU

Tabel B (597)

1. 30A Releu încălzire suplimentară 3
2. 30A Releu încălzire suplimentară 2
3. 30A Releu încălzire suplimentară 1
4. 5A Siguranță alimentare placă contact pentru echipamente suplimentare

Compartiment pasageri

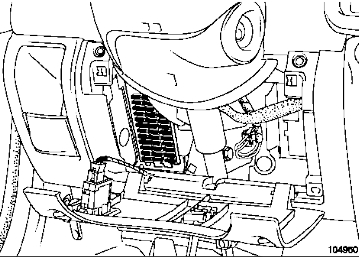

Cutia de siguranțe

Se află sub bord în spatele protecției.

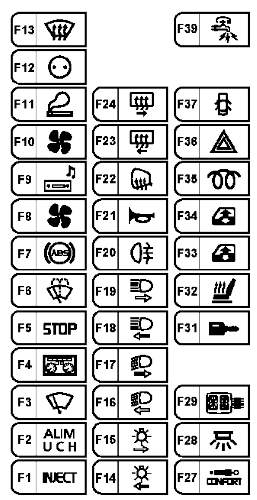

Tip 1

Descriere

• F1 5A ECU, releu demaror, priză diagnostic
• F2 10A UCH, brichetă primul rând, închidere centralizată, parbriz încălzit, reglare viteză la ralanti, releu lumină spate anti-ceață, panou control climatizare, reglare viteză, comutator lumină stop, reglare viteză, suspensie pneumatică, reglare unghi faruri, element încălzire parbriz, ECU control parcare, regulator viteză, ECU suspensie controlată
• F3 30A Siguranță comutator ștergător/lavavetri, UCH
• F4 15A Siguranță bord, ECU sistem airbag, tahograf
• F5 15A Siguranță comutator lumină stop, alternator, comutator lumină marșarier, releu lumină marșarier
• F6 15A Siguranță comutator ștergător/lavavetri, motor ștergător parbriz
• Siguranță ABS F7 5A, senzor viteză vehicul
• F8 15A Releu ventilator răcire motor, releu compresor aer condiționat, releu încălzitor motorină
• F9 10A Siguranță sistem audio, display multifuncțional, interfață radiotelefon, unitate centrală comunicație
• F10 30A Siguranță panou control climatizare
• F11 10A Siguranță brichetă
• F12 15A Siguranță priză accesorii
• F13 5A Releu, calculator injecție
• F14 5A Siguranță lumină laterală stânga, lumină spate stânga, iluminare plăcuță stânga, priză remorcă, UCH, sistem audio, display multifuncțional
• F15 5A Siguranță lumină laterală dreapta, lumină spate stânga, lumină plăcuță dreapta, priză remorcă, bord
• F16 10A Siguranță far stânga (faruri de întâlnire), comutator reglare unghi faruri
• F17 10A Siguranță far dreapta (faruri de întâlnire)
• F18 10A Siguranță far stânga (faruri de drum), bord
• F19 10A Siguranță far dreapta (faruri de drum)
• F20 10A Siguranță lumină spate anti-ceață, priză remorcă
• F21 15A Siguranță claxon
• F22 5A Siguranță elemente încălzitoare pentru oglinzi retrovizoare exterioare
• F23 20A Siguranță pentru dezaburire geam spate dreapta
• F24 20A Siguranță pentru dezaburire geam spate stânga
• F25 Neutilizat
• F26 Neutilizat
• F27 5A Siguranță releu suspensie
• F28 15A Siguranță tahograf, bord, sirenă avertizare, priză diagnostic, senzor avertizare antifurt
• F29 10A Siguranță sistem audio, display multifuncțional, interfață radiotelefon, unitate centrală comunicație
• F30 Neutilizat
• F31 5A Siguranță senzor coliziune, UCH
• F32 15A Siguranță încălzire scaun față, comutator oglindă retrovizoare exterioară
• F33 20A Comutator siguranță, ușă șofer cu geam electric, comutator geam, ușă pasager
• F34 20A Siguranță releu temporizat geam electric
• F35 20A Releu, încălzitor motorină
• F36 15A Siguranță comutator urgență
• F37 30A Siguranță comutator închidere centralizată
• F38 Neutilizat
• F39 30A Siguranță comutator consumator (alimentare siguranțe F27, F28, F29 și F31)

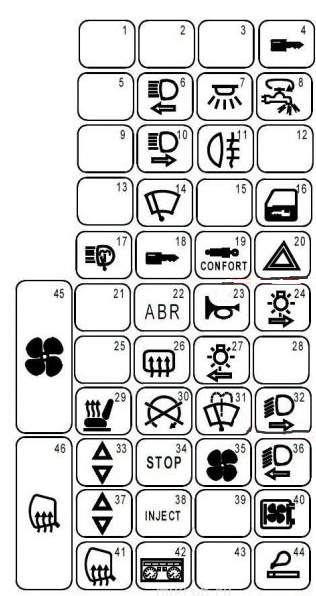

Tip 2

Descriere

1. Rezervat
2. Rezervat
3. Rezervat
4. 20A – Dispozitiv antifurt, senzor de șocuri
5. Rezervat
6. 10A – Far stânga (faruri de drum), bord
7. 15A – Plafonieră, memorie sistem audio, bord, receptor telecomandă încuietori uși, iluminare interior, indicator cu ceas integrat, releu control încuietoare ușă, tahograf
8. 30A – Comutator siguranțe consumatori energie electrică
9. Rezervat
10. 10A – Far dreapta (faruri de drum)
11. 7,5A – Lumini spate anti-ceață, bord
12. Rezervat
13. Rezervat
14. 20A – Motor ștergător parbriz
15. Rezervat
16. 25A – Închidere centralizată încuietori uși
17. 30A – Lavavetri faruri
18. 2A – Priză pentru diagnostic sistem diagnostic OBD2
19. 5A – Suspensie pneumatică
20. 15A – Alarmă, priză diagnostic
21. Rezervat
22. 2A – Sistem antiblocare (ABS)
23. 15A – Claxon
24. 7,5A – Becuri partea dreaptă, iluminare plăcuță
25. Rezervat
26. 5A – Element încălzire geam spate
27. 20A – Lumini laterale stângi, lumini plăcuță, lumini iluminare elemente control și comutatoare brichete
28. Rezervat
29. 15A – Scaun încălzit
30. 20A – Electrovalvă pentru oprirea motoarelor Diesel, sistem încălzire, sistem injecție.
31. 15A – Detergent, lavavetri parbriz
32. 10A – Far dreapta (faruri de întâlnire)
33. 25A – Geam electric pentru ușile pasagerilor
34. 20A – Lumini de stop, lumini marșarier
35. 20A – Ventilator electric pentru admisie aer în cabină
36. 10A – Releu temporizat lavavetri faruri, far stânga (faruri de întâlnire), bord
37. 25A – Geam electric controlat în ușa șoferului
38. 7,5A – ECU sistem injecție
39. Rezervat
40. 20A – Sistem audio, releu tahometric, releu încălzitor motorină
41. 10A – Elemente pentru încălzirea oglinzilor retrovizoare exterioare
42. 15A – Semnalizator iluminare exterioară neîntreruptă, bord
43. Rezervat
44. 25A – Brichetă
45. 40A – Electroventilator pentru admisie aer în cabină la mașinile cu climatizare
46. 40A – Element încălzire geam spate

Cutia releelor

Aceste module sunt montate pe placa releelor din compartimentul pasagerilor, pe partea stângă a bordului.

Tip 1

Descriere

Tip 2

Descriere

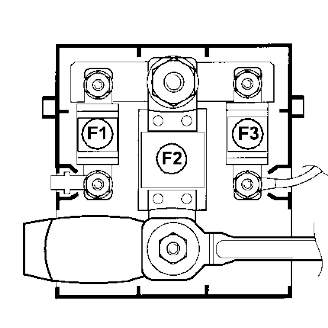

Siguranțe ale bateriei

• F1 40A Cutia de siguranțe în compartimentul pasagerului
• F2 – 400A – Alimentarea cutiei de siguranțe a circuitelor de alimentare, demaror, sistem de aprindere
• F3 – 40A – Siguranță a releului de putere al calculatorului de injecție
