Honda Accord (1981-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Accord 1981‑2019, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Honda Accord
Se referă la vehiculele produse în anii:
1985, 1986, 1987, 1988, 1989.

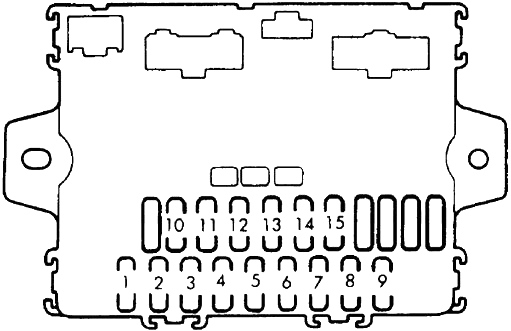

Siguranțe în habitaclu
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Martor încărcare, regulator tensiune, unitate control cronometru ventilator răcire, releu întrerupere combustibil, senzor viteză, releu principal PGM-FI, pompă combustibil, valve solenoid control, unitate control emisii, senzor viteză (centură siguranță automată ’88-’89) |
| 2 | 10 | Indicator siguranță, indicator poziție manetă cutie viteze, ceas și indicatori, turometru, lumini marșarier, releu și semnalizator direcție, unitate control integrată, lumini avertizare. Indicator pilot automat, circuit întunecare lumini, unitate control automată centuri siguranță, electromagnet blocare cutie viteze (’89) |
| 3 | 20 | Motoare ștergător parbriz, motoare pulverizatoare, releu intermitent ștergător parbriz, releu trapă, releu geam electric |
| 4 | 7,5 | Pilot automat, martor pilot automat |
| 5 | 10 | Releu dezumidificator lunetă, martor control dezumidificator lunetă, amplificator control încălzitor, motor ventilator, ambreiaj și releu compresor aer condiționat, unitate întârziere aer condiționat, panou control încălzitor |
| 6 | 10 | Far dreapta Faruri de întâlnire |
| 7 | 10 | Far stânga Faruri de întâlnire |
| 8 | 15 | Far stânga Faruri de drum |
| 9 | 15 | Far dreapta Faruri de drum |
| 10 | 7,5 | Far dreapta Faruri de drum, martor control Faruri de drum |
| 11 | 15 | Unitate control retragere far |
| 12 | 15 | Oglinzi retrovizoare electrice, încălzitor EFE, releu ventilator radiator, grup temporizator ventilator răcire |
| 13 | 10 | Motor antenă electrică, radio stereo/player casete, amplificator putere (model SEi) |
| 14 | 15 | Lumini oglindă cosmetică, iluminare plăcuță înmatriculare, lumini spate, lumini poziție laterale, unitate control luminozitate lumină bord, iluminare brichetă, lumină scrumieră, unitate control retragere far (lumină aprinsă), iluminare bord și comutatoare |
| 15 | — | — |

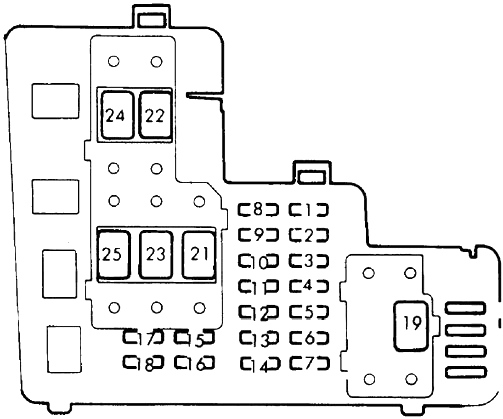

Siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Releu principal PGM-FI (+B), unitate control emisii (+B) |
| 2 | 20 | Unitate control/actuator încuietoare electrică |
| 3 | 30 | Releu trapă |
| 4 | 20 | Claxon, lumini frână, centuri de siguranță automate (’88-’89), unitate control bloc (’89), electromagnet blocare cheie (’89) |
| 5 | 10 | Unitate control retragere far (în jos), releu retragere, întrerupător control retragere |
| 6 | 15 | Motor retragere far dreapta |
| 7 | 15 | Motor retragere far stânga |
| 8 | 10 | Alternator |
| 9 | 15 | Injecție combustibil: Motor ventilator radiator |
| 30 | Carburator: Motor ventilator radiator, motor ventilator condensator | |
| 10 | 10 | Lumini de avarie, releu lumini de avarie, lumini poziție laterale, unitate control integrată (B+) |
| 11 | 10 | Sursă alimentare |
| 12 | 15 | Injecție combustibil: Motor ventilator condensator |
| 13 | 15 | Brichetă, lumini de cortizie, lumină portbagaj, lumină hayon, lumină plafon, lumină cheie aprindere |
| 14 | 15 | Unitate temporizatoare a ventilatorului răcire (+B) |
| 15 | 15 | ’86-’87: Geam spate stânga electric |
| 20 | ’88-’89: Geam spate stânga electric | |
| 16 | 15 | ’86-’87: Geam spate dreapta electric |
| 20 | ’88-’89: Geam spate dreapta electric | |
| 17 | 15 | ’86-’87: Geam față stânga electric, unitate de control a geamului electric |
| 20 | ’88-’89: Geam față stânga electric, unitate de control a geamului electric | |
| 18 | 15 | ’86-’87: Geam față dreapta electric |
| 20 | ’88-’89: Geam față dreapta electric | |
| 19 | 40 | Comutator lumină și dimmer, siguranță (cutia de siguranțe în habitaclu): nr. 14, 11, 7, 6, 8 și 9 |
| 20 | — | — |
| 21 | 70 | Alternator, bobine de aprindere, electromagnet demaror |
| 22 | 40 | Motor ventilator |
| 23 | 30 | Dezumidificator lunetă |
| 24 | 30 | Încălzitor EFE |
Schema cutiei de siguranțe și relee – Honda Accord
Se referă la vehiculele produse în anii:
1990, 1991, 1992, 1993.

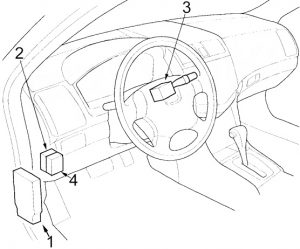

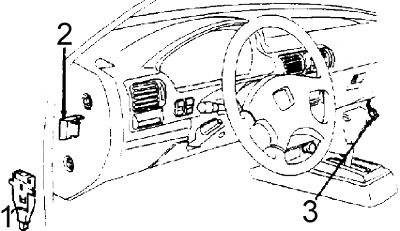

Habitaclu
- Cutia de siguranțe
- Modul control motor ventilator radiator/Temporizator ventilator răcire
- Conector de legătură date (DLC)

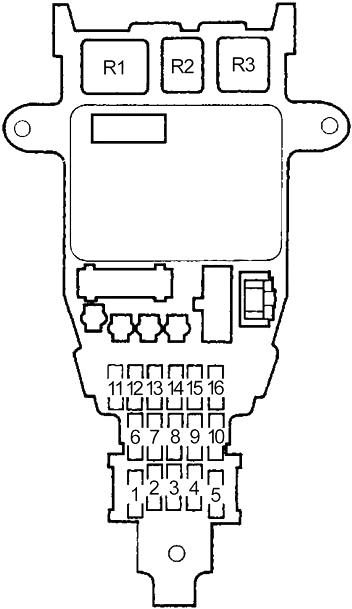

Cutia de siguranțe din habitaclu
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | 10 | Semnalizator și indicatoare de avertizare/spite, semnalizator poziție al manetei cutiei de viteze, electromagnet blocare cutie, semnalizator siguranță, lumini marșarier, senzor viteză, semnalizatoare direcție/releu, ceas, centură de siguranță automată, unitate control integrată |
| 3 | 15 | Releu principal și pompă combustibil PGM-FI, valve electromagnetice control emisii, regulator tensiune, unitate temporizator ventilator răcire, unitate control cutie automată, indicator avertizare baterie, unitate electrică senzor sarcină (ELD), electrovalvă control aer admisie, unitate control suport motor, electrovalvă control suport motor |
| 4 | 10 | ’92-’93: Unitate suplimentară sistem de reținere (SRS) |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | Comutator principal Cruise Control, unitate control Cruise |
| 8 | 7,5 | ’90-’92: Releu trapă și motor |
| 10 | 93: releu și motor trapă, ștergător spate, oglinzi electrice | |
| 9 | 30 | Ștergător/aspersor parbriz, ștergător intermitent |
| 10 | — | — |
| 11 | — | — |
| 12 | 7,5 | Releu ambreiaj compresor climatizare |
| 13 | 7,5 | Unitate temporară ventilator răcire, motor control încălzitor ABS, motor control recirculare, panou control încălzitor |
| 14 | 7,5 | Semnal demaror (cutie automată), indicator |
| 15 | 7,5 | Releu lumini de zi |
| 16 | 10 | Radio stereo/player casete, brichetă |
| Releu | ||
| R1 | — | Semnalizator/semnalizatoare direcție/urgență |
| R2 | — | Motor ventilator |
| R3 | — | Dezghețare lunetă spate |
| R4 | — | Trapă |
| R5 | — | Închidere trapă |
- Releu claxon
- Releu brichetă
- Releu principal PGM-FI

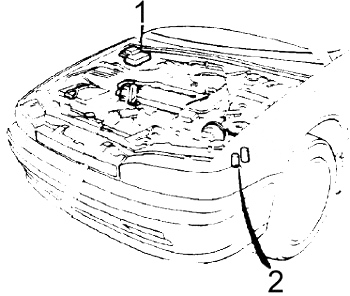

Compartiment motor
- Cutia de siguranțe
- Suport releu
Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 15 | 100 | ’90-’91: Baterie, distribuția puterii |
| 80 | ’92-’93: Baterie, distribuția puterii | |
| 16 | 40 | Sedan, Coupé: releu dezaburire lunetă scaun spate |
| 30 | Wagon: Releu dezaburire lunetă scaun spate | |
| 17 | 30 | Releu motor ventilator |
| 18 | 50 | Cheie aprindere |
| 19 | 20 | Faruri stânga |
| 20 | 20 | Far dreapta și semnalizator faruri de drum |
| 21 | 15 | ’90-’91: Motor ventilator radiator |
| 20 | ’92-’93: Releu ventilator răcire | |
| 22 | 30 | ’90-’91: Modul control automat centuri de siguranță |
| 10 | 92-93: Lumini de zi | |
| 23 | 30 | ’90-’91: Modul control automat centuri de siguranță |
| 10 | ’93: Amplificator putere Bose | |
| 24 | 20 | Motor geam electric spate dreapta |
| 25 | 20 | Motor geam electric spate stânga |
| 26 | 20 | Motor geam electric față dreapta |
| 27 | — | — |
| 28 | 20 | Motor și întrerupătorul geamului față stânga electric |
| 29 | 20 | ’90-’91: Motor trapă |
| 30 | ’92-’93: Motor trapă | |
| 30 | 20 | Claxon și circuitul luminilor de frână, electromagnet blocare cheie |
| 31 | — | — |
| 32 | 20 | Unitate control încuietoare electrică |
| 33 | 10 | Releu principal PGM-FI |
| 34 | 15 | Motor ventilator condensator climatizare, unitate temporizator ventilator răcire |
| 35 | 10 | Activează semnalul și circuitul de urgență |
| 36 | — | — |
| 37 | 15 | Martor cheie aprindere, lumină de bun venit, lumini de citit, brichetă, antenă putere, unitate control integrată |
| 38 | 15 | Lumini poziție laterale, lumini spate, compartiment portbagaj și iluminare plăcuță, opțiune „C”, lumini bord și circuit reglaj intensitate, iluminare panou control încălzire, întrerupător climatizare și iluminare oglindă cosmetică, unitate control integrată |
| 39 | 7,5 | PGM-FI ECU, unitate control cutie automată, player casete stereo/radio, ceas și centură de siguranță automată |
| Relee | ||
| R1 | Far | |
| R2 | Alimentare geam | |
| R3 | Rezistor | |
| R4 | Ventilator radiator | |
Suport releu compartiment motor
| Număr | Releu |
| R1 | Cuplaj compresor climatizare |
| R2 | Ventilator condensator |
Honda Accord (1994-1997) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997.
Siguranță brichetă (priză de alimentare) în Honda Accord (1994-1997) este siguranța 36 în cutia de siguranțe din compartiment motor.

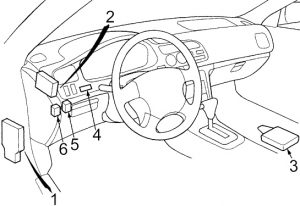

Habitaclu
- Cutia de siguranțe
- Cruise control
- Închidere fără cheie / unitate control siguranță
- Controler luminozitate lumini
- Releu închidere trapă
- Releu deschidere trapă

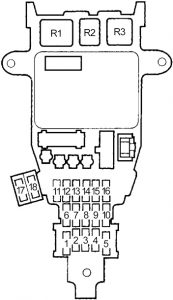

Cutia de siguranțe în habitaclu
| Nr | Amp [A] | Descriere |
| 1 | – | – |
| 2 | 10 | Grup contor kilometraj; Lumini de avarie; Ceas; Senzor de viteză al vehiculului (VSS); Electromagnet blocare cutie automată (A / T); Unitate control integrată; Închidere fără cheie a ușii; Unitate control siguranță. |
| 3 | 15 | Releu principal PGM-FI; Grup sistem limitare suplimentară (SRS). |
| 4 | 10 | Unitate sistem reținere suplimentară (SRS) |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | Alternator; Modul control grup propulsor (PCM); Detector sarcină electrică (ELD); Modul control ventilator radiator; Sistem de pilot automat; Modul control transmisie (TCM – V6). |
| 8 | 10 | Station wagon: Motor ștergător spate; Motor spălător parbriz spate. |
| 9 | 30 | Motor ștergător parbriz față; Releu ștergător intermitent; Motor spălător parbriz față. |
| 10 | – | – |
| 11 | – | – |
| 12 | 7,5 | Conector control ABS; Unitate control ABS; Releu motor pompă ABS; Actuatori oglinzi. |
| 13 | 7,5 | Motor control recirculare; Panou control încălzitor; Martor control deflector spate; Motor control mod; Modul control ventilator radiator; Releu ambreiaj compresor climatizare; Termostat climatizare; Releu deflector spate; Releu motor ventilator. |
| 14 | 7,5 | Releu principal PGM-FI; Modul control motor, grup propulsor (ECM / PCM); Indicator (circuit control frână) |
| 15 | 7,5 | Unitate control lumini de zi |
| 16 | 10 | Releu brichetă |
| 17 | 7,5 | Închidere fără cheie ușă; Unitate control siguranță. |
| 18 | 7,5 | Releu semnalizatoare, lumini avarie |
| Releu | ||
| R1 | – | Semnalizator / pericol |
| R2 | – | Motor ventilator |
| R3 | – | Deflector spate |

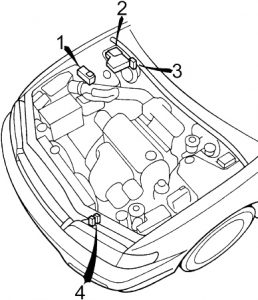

Compartiment motor
- Cutia de siguranțe nr. 2
- Cutia de siguranțe nr. 1
- Suport releu nr. 1
- 2.2L: Suport releu nr. 2

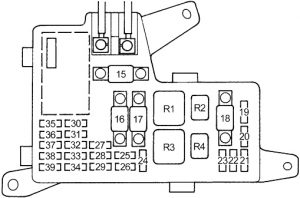

Cutia de siguranțe din compartiment motor nr. 1
| Nr | Amp [A] | Descriere |
| 15 | 120 | 2.2L F22B1: Baterie; Distribuția energiei. |
| 100 | 2,7L C27A4 V6: a Baterie; Distribuția energiei. | |
| 80 | 2.2L F22B2: a Baterie; Distribuția energiei. | |
| 16 | 40 | Sedan, Coupé: Deflector spate, condensator zgomot |
| 30 | Station wagon: Deflector spate, condensator zgomot | |
| 17 | 40 | Motor ventilator |
| 18 | 50 | Comutator aprindere (BAT) |
| 19 | 20 | Far stânga; Unitate control lumini de zi. |
| 20 | 20 | Far dreapta; Unitate control lumini de zi |
| 21 | 20 | Motor ventilator radiator |
| 22 | – | – |
| 23 | 10 | Unitate control lumini de zi |
| 24 | 20 | Motor geam spate dreapta alimentat |
| 25 | 20 | Motor geam spate stânga alimentat |
| 26 | 20 | Motor geam față partea pasagerului |
| 27 | 20 | Motoare scaun șofer reglabile electric (motor scaun șofer reglabile electric, motor scaun spate șofer ridicat) |
| 28 | 20 | Motor geam șofer; Unitate control geam electric. |
| 29 | 30 | Motorul trapei |
| 30 | 20 | Claxon; Lumini de frână; Electromagnet blocare cheie (A / T). |
| 31 | 20 | Motorul scaunului șoferului reglabile electric (motorul scaunului șoferului reglabile electric sus, motorul scaunului șoferului reglabile electric). |
| 32 | 15 | Faruri de întâlnire; Lumini de poziție; Lumini spate; Iluminare plăcuță înmatriculare. |
| 33 | 15 | Releu principal PGM-FI |
| 20 | ’97 – EX (USA), EXR (Ca): Releu principal PGM-FI. | |
| 34 | 15 | 2,2L: Modul control ventilator radiator; Releu ventilator condensator; Releu ambreiaj compresor climatizare. |
| 20 | 2,7L: Modul control ventilator radiator; Releu ventilator condensator; Releu ambreiaj compresor climatizare. | |
| 35 | 15 | Sedan, Coupé: Semnalizator; Releu lumini de avarie. |
| 10 | Station wagon: Semnalizator; Releu lumini de avarie. | |
| 36 | 15 | Brichetă; Radio stereo; Casetofon. |
| 37 | 7,5 | Unitate control integrată; Motor antenă alimentată; Iluminare portbagaj; Iluminare interior; Iluminare plafon; Iluminare hartă. |
| 38 | 20 | Unitate control încuietoare ușă fără cheie, alimentată; Unitate control încuietoare fără cheie, modul securitate. |
| 39 | 7,5 | Modul control motor, sistem propulsie (ECM / PCM); Ceas; Radio stereo; Casetofon; Modul control transmisie (TCM). |
| Relee | ||
| R1 | Far | |
| R2 | Actuator geamuri | |
| R3 | Rezistor | |
| R4 | Ventilator radiator | |
Cutia de siguranțe din compartiment motor nr. 2
| Nr | Amp [A] | Descriere |
| 41 | 40 | Releu motor Sistem antiblocare roți (ABS) |
| 42 | 10 | Modul control ABS |
| 43 | 20 | Electrovalve față ABS |
| 44 | 15 | Electromagnet spate ABS; Modul control ABS. |
| 45 | – | – |
| Relee | ||
| R1 | Motor pompă ABS | |
Suportul releului compartiment motor nr. 1
| Nr | Releu |
| R1 | 2,7L V6: Ambreiaj compresor aer condiționat |
| R2 | Ștergător (intermitent) |
| R3 | 2,7L V6: Ventilator condensator |
Suport releu compartiment motor nr. 2 (doar 2,2 l)
| Nr | Releu |
| R1 | Ambreiaj compresor climatizare |
| R2 | Ventilator condensator |
Honda Accord (1998-2003) – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Honda Accord (1998-2003) este siguranța 9 în panoul blocului siguranțe partea pasagerului.

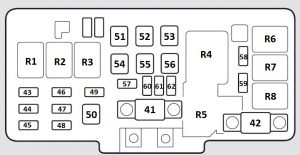

Compartiment motor
Panoul blocului siguranțe de sub capotă se află în partea spate a compartimentului motor partea pasagerului.
| Număr | Amp [A] | Descriere |
| R1 | – | Releu far – dreapta |
| R2 | – | Releu faruri – stânga |
| R3 | – | Releu claxon |
| R4 | – | Releu ventilator încălzitor |
| R5 | – | – |
| R6 | – | Releu motor ventilator condensator AC |
| R7 | – | Releu motor ventilator lichid răcire motor |
| R8 | – | Releu ambreiaj compresor aer condiționat |
| F41 | 100 | Baterie |
| F42 | 50 | Aprindere |
| F43 | 20 | Martor faruri de întâlnire;
Lavalampade faruri; Far dreapta. |
| F44 | 7,5 | Releu faruri de întâlnire (cu lumini de zi) |
| F45 | 20 | Reglare faruri (cu faruri cu gaz);
Martor faruri de întâlnire; Far stânga. |
| F46 | 15 | Conector date (DLC);
Gestionare motor. |
| F47 | 15 | Claxon sistem de alertă;
Sistem antiblocare roți (ABS); Cruise control; Control motor; Claxon; Electromagnet blocare aprindere (AT); Iluminare întrerupător aprindere; Lumină de stop. |
| F48 | 20 | Sistem antiblocare roți (ABS) |
| F49 | 10 | Indicatoare / amplificatoare de avertizare |
| F50 | 40 | Sistem antiblocare roți (ABS) |
| F51 | 40 | Panou cutia de siguranțe / placă releu-console 2;
Motor alimentare geam. |
| F52 | 30 | Panou cutia de siguranțe / placă releu-console 2 |
| F53 | 30 | Geam spate încălzit |
| F54 | 40 | Panou cutia de siguranțe / placă releu-console 2 |
| F55 | 30 | Panou cutia de siguranțe / placă releu-console 2 |
| F56 | 40 | Motor ventilator încălzitor |
| F57 | 20 | Motor ventilator lichid de răcire |
| F58 | 20 | Ambreiaj compresor climatizare;
Motor ventilator condensator climatizare. |
| F59 | 15 | Lumini de zi;
Iluminare instrumente; Iluminare număr de înmatriculare; Lumini laterale, spate. |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
Panoul cutiei de siguranțe în habitaclu
Panourile cutiilor de siguranțe interne se găsesc pe ambele părți ale bordului. Pentru a deschide panoul cutiei de siguranțe interne, deschideți ușa mașinii.
Partea șoferului
| Număr | Amp [A] | Descriere |
| 1 | – | Releu semnalizatoare;
Releu lumini de avarie. |
| 2 | – | Releu lumini marșarier |
| 3 | – | Releu pornire |
| 4 | – | Modul control multifuncțional 1 |
| F1 | 15 | Sistem airbag, gestionare motor |
| F2 | 10 | Sistem airbag |
| F3 | 7,5 | Motor ventilator condensator AC;
Motor ventilator lichid răcire motor; Încălzitor / climatizare (AC). |
| F4 | 7,5 | Oglinzi retrovizoare electrice;
Scaune încălzite. |
| F5 | 10 | Sistem antiblocare roți (ABS) |
| 7,5 | Lumina de zi IG2 | |
| F6 | 15 | Alternator;
Gestionare motor; Electromagnet control suport motor; Regulator viteză. |
| F7 | 7,5 | Reglare faruri;
Trapă; Modul control multifuncțional 1; Sistem ștergător și spălător parbriz spate. |
| F8 | 7,5 | Sistem navigație;
Electromagnet blocare poziție parcare cutie; Modul control multifuncțional 1 (Cutie automată); ACC. |
| F9 | 7,5 | Închidere centralizată;
Ceas; Bord; Modul control multifuncțional 1; Lumini marșarier (Cutie manuală). |
| F10 | 7,5 | Indicatoare / amplificatoare de avertizare;
Semnalizatoare. |
| F11 | 7,5 | Bobine de aprindere |
| F12 | 30 | Modul control multifuncțional;
Ștergătoare parbriz. |
| F13 | 7,5 | Gestionare motor (cu excepția 1,6) |
Partea pasagerului

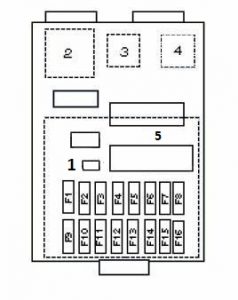

Identificarea tip cutie de siguranțe nr. 1
| Număr | Amp [A] | Descriere |
| 1 | 30 A | Trapă |
| 2 | 20 A | Spătar scaun electric |
| 3 | 20 A | Asistent înclinare scaun |
| 4 | 20 A | Scaun partea șoferului glisant |
| 5 | 20 A | Asistent ghidare scaun asistat |
| 6 | 10 A | Lumini de zi* |
| 7 | 20 A | Geam spate stânga alimentat |
| 8 | 20 A | Geam față dreapta alimentat |
| 9 | 20 A | Radio;
Brichetă |
| 10 | 10 A | Lumini mici |
| 11 | 7,5 A | Iluminare internă;
Lumini ambientale. |
| 12 | 20 A | Încuietori electrice ale ușilor |
| 13 | 7,5 A | Ceas |
| 14 | 7,5 A | Control motor Sistem antiblocare roți (ABS) |
| 15 | 20 A | Geam față stânga alimentat |
| 16 | 20 A | Geam spate dreapta alimentat |
| R1 | – | Diodă AC |
| R2 | – | Releu încălzire geam spate |
| R3 | – | Releu Brichetă |
| R4 | – | Releu ridicare geam |
| R5 | – | Modul control multifuncțional 2 |
Identificarea tipului panoului cutiei de siguranțe nr. 2
| Număr | Amp [A] | Descriere |
| 1 | – | Diodă |
| 2 | – | Releu încălzire geam spate |
| 3 | – | Releu Brichetă |
| 4 | – | Releu ridicare geam |
| 5 | – | Modul control multifuncțional 2 |
| F1 | 20 | Geamuri electrice |
| F2 | 20 | Scaune electrice |
| F3 | 30 | Spray-uri faruri |
| F4 | 20 | Scaune electrice |
| F5 | 20 | Lumini de ceață;
Modul control multifuncțional 2. |
| F6 | 7,5 | 1,6:
Modul control motor (ECM) |
| F7 | 20 | Motor electric geam, spate stânga |
| F8 | 20 | Motor electric geam față dreapta |
| F9 | 15 | Sistem audio;
Brichetă. |
| F10 | 20 | Amplificator ieșire unitate audio |
| F11 | 7,5 | Antena electrică;
Lumini interioare. |
| F12 | 20 | Închidere centralizată;
Modul control multifuncțional 2. |
| F13 | 7,5 | Modul control motor (ECM);
Ceas; Încălzitor / climatizare (AC); Indicator avertizare imobilizator; Modul control multifuncțional 2; Sistem navigație. |
| F14 | 20 | Scaune încălzite |
| F15 | 30 | Trapă |
| F 16 | 20 | Motor electric ridicare geam, spate dreapta |
Honda Accord (2001) – schema panoului cutiei de siguranțe
Anul producției: 2001.
Siguranță brichetă (priză de alimentare) în Honda Accord (2001) este siguranța 9 în panoul cutiei de siguranțe partea pasagerului.

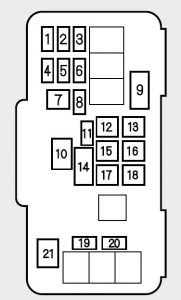

Bloc siguranțe (compartiment motor)
| Nr | Amp [A] | Descriere |
| 1 | 20 | Far stânga |
| 2 | (7,5) | Releu cu dimmer |
| 3 | 20 | Far principal dreapta |
| 4 | 20 | Sistem antiblocare roți (ABS) F/S |
| 5 | 20 | Frâne |
| 6 | 15 | ACG |
| 7 | 30 | Motor ABS |
| 8 | 15 | Lumini de urgență |
| 9 | – | Siguranță de rezervă |
| 10 | 100 | Baterie |
| 11 | 20 | Ventilator răcire |
| 12 | 40 | Rezervă, ACC |
| 13 | 40 | Motor geam electric |
| 14 | – | Siguranță de rezervă |
| 15 | 40 | Scaun electric |
| 16 | 20 | BSC |
| 17 | 40 | Motor încălzitor |
| 18 | 40 | Dezghețare lunetă spate |
| 19 | 20 | Scaun încălzit |
| 20 | 20 | Ventilator condensator |
| 21 | 50 | IG1 Principal |

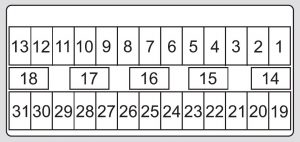

Panou cutia de siguranțe (partea șoferului)
| Nr | Amp [A] | Descriere |
| 1 | 15 | Pompă combustibil IG1 |
| 2 | 10 | IG1 SRS |
| 3 | 7,5 | IG2 HAC |
| 4 | 7,5 | Oglindă R/C |
| 5 | 7,5 | Lumini de zi IG2 * |
| 6 | 15 | ECU (ECM / PCM); Cruise control. |
| 7 | 7,5 | IG1 trapă |
| 8 | 7,5 | ACC |
| 9 | 7,5 | Panou instrumente; Lumini marșarier |
| 10 | 7,5 | Semnalizatoare IG1 |
| 11 | 15 | Bobină IG1 |
| 12 | 30 | Intermitent IG1 |
| 13 | 7,5 | STS |
| * La modelele canadiene | ||
Cutia de siguranțe (partea pasagerului)
| Nr | Amp [A] | Descriere |
| 1 | 30 | Trapă |
| 2 | 20 | Spătar scaun electric |
| 3 | 20 | Asistent înclinare scaun |
| 4 | 20 | Scaun partea șoferului glisant |
| 5 | 20 | Asistent ghidare scaun asistat |
| 6 | 10 | Lumini de zi* |
| 7 | 20 | Geam spate stânga alimentat |
| 8 | 20 | Geam față dreapta alimentat |
| 9 | 20 | Radio; Brichetă. |
| 10 | 10 | Lumini mici |
| 11 | 7,5 | Iluminare interioară; Lumini cu ușile deschise |
| 12 | 20 | Încuietori electrice ale ușilor |
| 13 | 7,5 | Ceas |
| 14 | 7,5 | Control motor Sistem antiblocare roți (ABS) |
| 15 | 20 | Geam față stânga alimentat |
| 16 | 20 | Geam spate dreapta alimentat |
| * La modelele canadiene | ||
Honda Accord (2003-2007) – schema cutiei de siguranțe compartiment motor
Anul producției: 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Honda Accord (2003-2007) este siguranța 9 în cutia de siguranțe din habitaclu.
Habitaclu
- Cutia de siguranțe
- Unitate control lumini de zi
- Grup control comutator combinat
- 03-05: Unitate control pilot automat

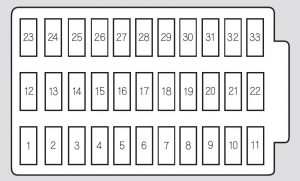

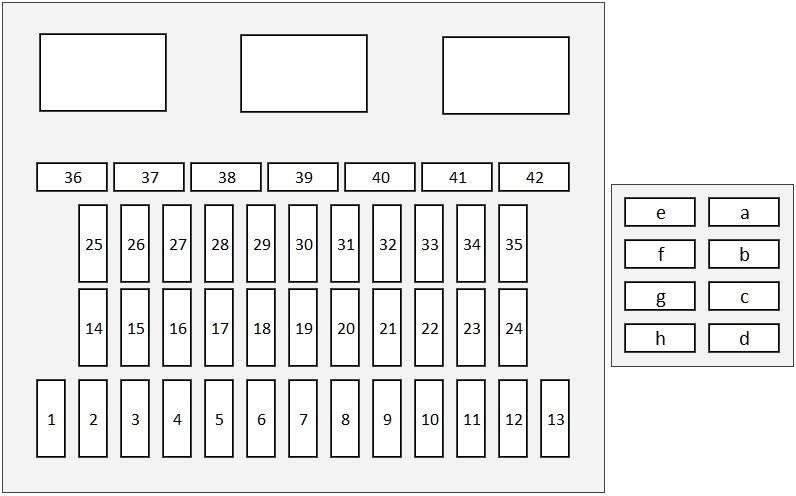

Cutia de siguranțe din habitaclu
| Nr | Amp [A] | Descriere |
| 1 | 15 | Modul control al actuatorului corpului clapetei de accelerație |
| 2 | 15 | Releu al bobinei de aprindere (IG); Bobine de aprindere |
| 3 | 10 | Releu lumini de zi |
| 4 | 15 | Senzor raport aer-combustibil; Senzori oxigen încălziți secundari (3,0 l). |
| 5 | 10 | Unitate audio; Receptor XM (’04 -’07). |
| 6 | 7.5 | Iluminare ambientală; Iluminare plafon; Iluminare interioară; Iluminare hartă; Iluminare portbagaj; Iluminare oglindă cosmetică; Pompă apă electrică (hibrid). |
| 7 | 10 | Unitate control întrerupător combinat; Unitate control multiplex uși; Modul control al indicatorului; Receptor unitate control immobilizer; Unitate afișaj navigație; Unitate navigație; Unitate control integrată multiplex (MICU). |
| 8 | 20 | Electrovalvă deschidere portbagaj; Unitate control integrată multiplex (MICU). |
| 9 | 15 | 2,4L și 3,0L: Priză alimentare accesorii față; Priză alimentare accesorii spate. |
| 20 | Hibrid: Priză alimentare accesorii față. | |
| 10 | 7.5 | Unitate senzor greutate pasager față (’04 -’05); Unitate detectare pasageri (OPDS / ODS); Unitate sistem siguranță suplimentară (SRS). |
| 11 | 30 | Motor ștergător față |
| 12 | – | – |
| 13 | 20 | Motor înclinare scaun pasager față |
| 14 | 20 | Motor scaun șofer controlat electric; Motor ridicare față; Motor actualizare scaun șofer. |
| 15 | 20 | Martor control încălzire scaune; Întrerupătoare încălzire scaune. |
| 16 | 20 | Motor înclinare electric reglabilă scaun șofer; Motor actualizare spate. |
| 17 | 20 | Motor scaun pasager reglabil electric lateral |
| 18 | 15 | 2,4L: Alternator; Senzor poziție arbore cu came (CMP) A; Cruise control; Senzor sarcină electrică (ELD); Electrovalvă control suport motor; Valvă electromagnetică închidere sistem ventilare vapori combustibil (EVAP); Valvă electromagnetică închidere sistem ventilare vapori combustibil (EVAP); Valvă electromagnetică închidere sistem ventilare vapori combustibil; Senzor debit aer; Senzor oxigen încălzit suplimentar |
| 15 | 3,0L: Alternator; Grup senzor sarcină electrică (ELD); Valvă electromagnetică montată pe motor; Valvă electromagnetică închidere sistem evacuare (EVAP); Valvă electromagnetică închidere sistem evacuare; Senzor oxigen încălzit suplimentar; Modul control grup propulsor (PCM). | |
| 15 | Hibrid: Modul control modulatoare ABS / TCS (’05); Modul control modulatoare VSA (’06 -’07); Modul control activ suport motor (ACM); Releu ACM; Senzor raport aer-combustibil (A / F); Alternator; Grup detector sarcină electrică (ELD); Valvă electromagnetică montată pe motor; Unitate control pompă auxiliară ulei cutie (ATFP); Valvă ventilare rezervor vapori combustibil (EVAP); Întrerupător treaptă gol; Senzor oxigen încălzit suplimentar; Modul control sistem propulsie (PCM); Modul control motor (MCM). | |
| 19 | 15 | Modul control motor, grup propulsor (ECM / PCM); Modul control immobilizer-receptor; Pompă combustibil; Releu principal PGM-FI nr. 2. |
| 20 | 7.5 | Motor spălător parbriz față |
| 21 | 7.5 | Lumini mers înapoi; Unitate control întrerupător combinat; Unitate control multiplex uși; Indicator întrerupător geam pasager; Unitate control integrată multiplex (MICU); Modul control indicator; Modul control releu; Unitate navigație; Indicator dezactivare airbag pasager (’04 – ’06); Electromagnet blocare cutie (A / T); Unitate control asistență electrică direcție (EPS) (hibrid). |
| 22 | 10 | Unitate a sistemului de siguranță suplimentară (SRS) |
| 23 | 7.5 | Releu al senzorului raport aer-combustibil (A / F); Modul control motor, grup propulsor (ECM / PCM); Modul control ventilator radiator (3,0 l). |
| 24 | 20 | Motor geam spate stânga |
| 25 | 20 | Motor geam spate dreapta alimentat |
| 26 | 20 | Motor geam partea pasagerului față |
| 27 | 20 | Motor geam partea șoferului |
| 28 | 20 | Motor trapă; Unitate control trapă (Coupé); Releu deschidere și închidere trapă (Sedan). |
| 29 | 7.5 | Hibrid: Controler compresor A / C |
| 30 | 7.5 | Releu cuplare compresor aer condiționat; Modul afișare audio-HVAC; Releu motor ventilator; Releu ventilator condensator; Dezghețare oglinzi (Canada); Actuator oglindă; Releu ventilator radiator; Motor control recirculare; Releu încălzire scaun. |
| 31 | – | – |
| 32 | 7.5 | Releu priză alimentare accesorii; Unitate audio; Afișaj navigație; Unitate navigație; Unitate control activ zgomot. |
| 33 | – | – |
| Suporturi cutie de siguranțe | ||
| 51 | 7.5 | Hibrid: Demaror; Modul control grup propulsor (PCM). |
| 52 | 20 | Hibrid: Priză alimentare accesorii spate. |
| 53 | 10 | Hibrid: Releu modul control motor (MCM) nr. 2. |
| 54 | 15 | Hibrid: Releu control sistem activ control suport motor (ACM) |
| Relee | ||
| R1 | Semnalizatoare; Lumini de avarie. | |
| R2 | Bobine de aprindere | |
| R3 | Număr principal PGM-FI 1 | |
| R4 | Priză alimentare accesorii | |
| R5 | PGM-FI principal nr. 2 (pompă combustibil) | |
| R6 | Actuator geamuri | |
| R7 | Senzor raport aer-combustibil (A / F) | |
| R8 | Aprindere | |
- Releu modul control actuator corp clapetă accelerație
- Releu încălzire scaun
- Hibrid: releu spate priză alimentare accesorii
- Hibrid: Releu sistem control activ suport motor (ACM)
- Hibrid: Sistem asistență electrică direcție (EPS) Unitate control 2,4 l (’06 -’07), 3,0 l: modul control actuator corp clapetă accelerație
- Modul control motor / grup propulsor (ECM / PCM)
- Unitate sistem siguranță suplimentară (SRS)
Sedan
Coupé
- Sedan: releu trapă
- Sedan: releu închidere trapă
- Hibrid: releu modul control motor (MCM) nr. 1
- Hibrid: releu modul control motor (MCM) nr. 2
- cu excepția Hybrid: receptor XM
- Hibrid: modul control motor (MCM)
cu excepția hibrid: unitate navigație - Hibrid: unitate control pompă combustibil
- Coupé: unitate control trapă

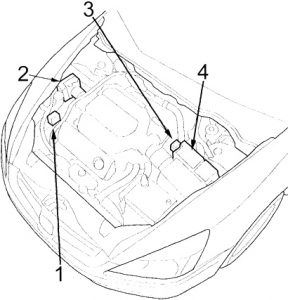

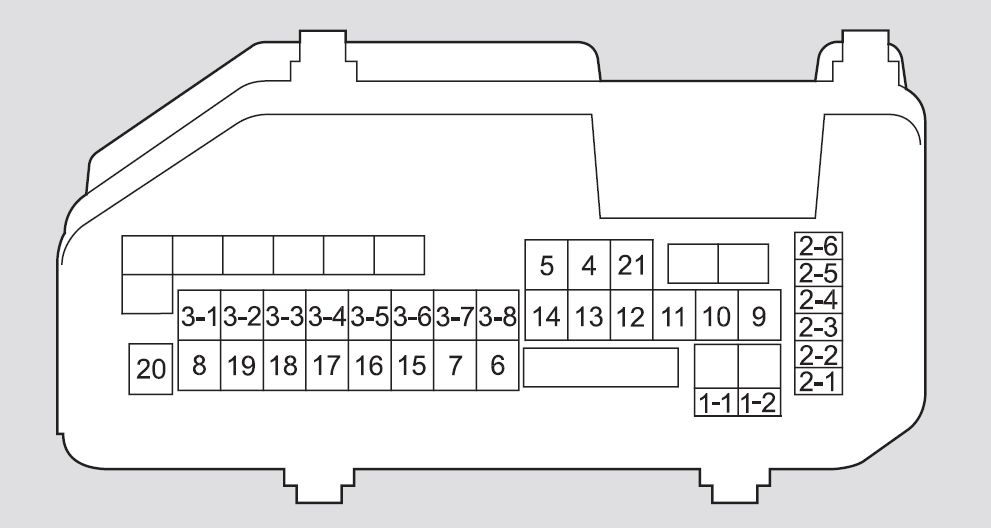

Compartiment motor
- Cutie releu nr. 2
- Unitate control modulant ABS / TCS sau VSA
- Cutie releu nr. 1
- Cutia de siguranțe

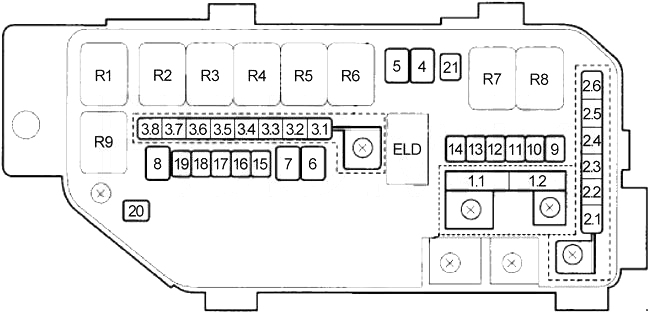

Cutia de siguranțe a compartimentului motor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Far stânga (faruri de întâlnire) |
| 2 | 30 | Dezghețător lunetă spate; Modul control releu. |
| 3 | 10 | Far stânga (faruri de drum) |
| 4 | 15 | Iluminare modul afișaj Audio-Climatizare; Iluminare consolă poziție cutie A / T; Faruri față de contur; Lumină compartiment torpedou; Lumină comutator lumini de avarie; Iluminare plăcuță înmatriculare; Lumină comutator trapă; Unitate navigație; Modul control releu; Iluminare comutatoare încălzire scaune; Lumini spate; Comutator lumină TCS (’03 -05); Comutator lumină VSA (’06 -’07). |
| 5 | 10 | Far dreapta (faruri de drum) |
| 6 | 10 | Far dreapta (far de întâlnire) |
| 7 | 7.5 | Lumină marșarier; Modul control releu. |
| 8 | 15 | Senzor poziție arbore cu came (CMP) B; Senzor poziție arbore motor (CKP); Modul control motor, grup propulsor (ECM / PCM); Electrovalvă aer la ralanti (IAC); Injectoare; Debitmetru aer masic; Releu principal PGM-FI; Conector legătură date (DLC); Releu modul control actuator clapetă accelerație. |
| 9 | 20 | Motor ventilator condensator; Releu ventilator condensator. |
| 10 | – | – |
| 11 | 20 | 2,4 l: s Motor ventilator radiator; Releu ventilator radiator. |
| 30 | 3,0 l, hibrid: Motor ventilator radiator; Releu ventilator radiator. | |
| 12 | 7.5 | Ambreiaj compresor climatizare; Releu ambreiaj compresor climatizare. |
| 13 | 20 | Modul control modul ABS / TCS (’03 -’05); Modul control modul VSA (’06 -’07); Lumini stop; Modul control motor, grup propulsor (ECM / PCM); Lumină stop montant superior; Martor aprindere; Unitate control integrată Multiplex (MICU); Claxon. |
| 14 | 40 | Amplificator antenă AM / FM; Bobină dezghețător lunetă spate; Dezghețător lunetă spate; Releu dezghețător lunetă spate. |
| 15 | 40 | Siguranță (cutia de siguranțe habitaclu): nr. 5, 6, 7, 8, 9; Siguranță (cutia de siguranțe compartiment motor): nr. 7. |
| 16 | 15 | Releu semnalizatoare și lumini de urgență |
| 17 | 30 | Modul control modulatoare Sistem antiblocare roți (ABS) / TCS sau VSA |
| 18 | 20 | 03-05: Modul control Sistem antiblocare roți (ABS) / TCS |
| 40 | 06-07: Modul control VSA | |
| 19 | 40 | Siguranță (compartiment motor siguranțe habitaclu): nr. 1, 2, 3, 4 |
| 20 | 40 | Siguranță (compartiment motor siguranțe habitaclu): nr. 12, 14, 15, 16, 17 |
| 21 | 40 | Motor ventilator; Releu motor ventilator. |
| 22 | 100 | 2,4 l și 3,0 l: Baterie; Distribuție alimentare. |
| 120 | Hibrid: Baterie; Distribuție energie. | |
| 70 | Hibrid: Modul control asistență electrică direcție (EPS) | |
| 23 | 50 | Cheie aprindere |
| 50 | Releu ridicare geam. Siguranță (compartiment motor siguranțe habitaclu): nr. 24, 25, 26, 27, 28 | |
| Releu | ||
| R1 | Ventilator radiator | |
| R2 | Ventilator condensator climatizare | |
| R3 | Dezghețător lunetă spate | |
| R4 | Ambreiaj compresor climatizare | |
| R5 | Motor ventilator | |
Compartiment releu al compartimentului motor nr. 1
cu excepția hibrid
Hibrid
| Nr | Amp [A] | Descriere |
| 36 | 40 | Siguranță (compartiment motor releu camera motor nr. 2): nr. 34; Siguranță (suport auxiliar al siguranței): 53, 54 |
| 37 | 30 | Releu modul control pompă auxiliară ulei cutie (ATFP) |
| Releu | ||
| R1 | Hibrid: p Unitate control auxiliară pompă ulei cutie (ATFP) | |
| 3.0L (USA): Control ventilator | ||
| 3.0L (Canada): Lumini de zi | ||
| R2 | 2,4L: Lumini de zi | |
| 3.0L (Canada): Control ventilator | ||
Compartiment releu al compartimentului motor nr. 2 (doar hibrid)
| Nr | Amp [A] | Descriere |
| 34 | 7.5 | Modul control motor (MCM); Releu MCM nr. 1 |
| 35 | – | – |
| Releu | ||
| R1 | Control ventilator | |
| R2 | Pompă apă electrică | |
| R3 | Lumini de zi | |
Honda Accord (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Honda Accord (2006) este siguranța 9 în cutia de siguranțe internă.
Bloc siguranțe (compartiment motor)
| Număr | Amp [A] | Descriere |
| 1 | 10 | Far stânga faruri de întâlnire |
| 2 | (30) | (Bobină dezghețare spate) * 1 |
| 3 | 10 | Far stânga faruri de drum |
| 4 | 15 | Licurici |
| 5 | 10 | Far față dreapta parte |
| 6 | 10 | Far dreapta faruri de întâlnire |
| 7 | 7,5 | Rezervă |
| 8 | 15 | FI ECU |
| 9 | 20 | Ventilator condensator |
| 10 | – | Neutilizat |
| 11 | 20 | Ventilator răcire * 2 |
| 30 | Ventilator răcire * 3 | |
| 12 | 7,5 | MG. Ambreiaj |
| 13 | 20 | Claxon; Lumină de stop. |
| 14 | 40 | Dezghețare spate |
| 15 | 40 | Rezervă; ACC. |
| 16 | 15 | Lumini de urgență |
| 17 | 30 | Motor Sistem antiblocare roți (ABS) * 2 |
| 30 | Motor TCS * 3 | |
| 18 | 20 | ABS F / S * 2 |
| 40 * | Motor TCS * 3 | |
| 19 | 40 | Scaun partea șoferului controlat electric |
| 20 | 40 | Scaun partea pasagerului controlat electric * 4 |
| 21 | 40 | Motor încălzitor |
| 22 | 100 | Baterie |
| – | Neutilizat | |
| 23 | 50 | + B IGI Principal |
| 50 | Alimentare principală geam | |
| * 1 – US EX, EX-L LX-V6 și EX-V6 canadian SE, EX-L, SE-V6 și EX-V6 * 2 – US VP, LX, SE, EX și EX-L canadian DX-G, SE și EX-L * 3 – US LX-V6 și EX-V6 canadian SE-V6 și EX-V6 * 4 – Cu excepția canadianului DX-G |
||
Panou cutia de siguranțe interior
| Nr | Amp [A] | Descriere |
| 1 | (15) | Drive by Wire |
| 2 | 15 | Bobine de aprindere |
| 3 | (10) | Lumină de zi |
| 4 | 15 | Încălzitor Laf |
| 5 | 10 | Radio |
| 6 | 7,5 | Lumină internă |
| 7 | 10 | Lumini de rezervă |
| 8 | 20 | Bloc încuietori uși |
| 9 | 15 | Prize accesorii față |
| 10 | 7,5 | IG OPDS |
| 11 | 30 | IG ștergător parbriz |
| 12 | – | Neutilizat |
| 13 | (20) | Scaun partea pasagerului reglabile electric * 2 |
| 14 | (20) | Scaun partea șoferului glisant electric * 2 |
| 15 | (20) | Scaun încălzit * 2 |
| 16 | (20) | Scaun partea șoferului reglabile electric * 2 |
| 17 | (20) | Ghidaj scaun pasager reglabile electric * 2 |
| 18 | 15 | IG ACG |
| 19 | 15 | Pompă combustibil IG |
| 20 | 7,5 | Etanșare IG |
| 21 | 7,5 | Contor kilometri IG |
| 22 | 10 | IG SRS |
| 23 | 7,5 | IGP (ECU PGM-FI) |
| 24 | 20 | Alimentare geam spate stânga |
| 25 | 20 | Alimentare geam spate dreapta |
| 26 | 20 | Alimentare geam pasager |
| 27 | 20 | Alimentare geam șofer |
| 28 | (20) | Trapă * 3 |
| 29 | – | Neutilizat |
| 30 | 7,5 | IG HAC |
| 31 | – | Neutilizat |
| 32 | 7,5 | ACC |
| 33 | 7,5 | HAC OP |
| * 1: Modele americane * 2: US EX, EX-L, LX-V6 și EX-V6 canadian EX-L, SE-V6 și EX-V6 * 3: US EX, EX-L, LX-V6 și EX-V6 canadian SE, EX-L, SE-V6 și EX-V6 |
||
Honda Accord (2007) – schema cutiei de siguranțe
Anul producției: 2007.
Siguranță brichetă (priză de alimentare) în Honda Accord (2007) este siguranța 9 în cutia de siguranțe din panoul interior.
Bloc siguranțe (compartiment motor)
| Număr | Amp [A] | Descriere |
| 1 | 10 | Far stânga jos |
| 2 | (30) | (Bobină dezghețare spate) * 1 |
| 3 | 10 | Far stânga Hi |
| 4 | 15 | Licurici |
| 5 | 10 | Far față dreapta |
| 6 | 10 | Far dreapta jos |
| 7 | 7,5 | Rezervă |
| 8 | 15 | FI ECU |
| 9 | 20 | Ventilator condensator |
| 10 | – | Neutilizat |
| 11 | 20 | Ventilator răcire * 2 |
| 30 | Ventilator răcire * 3 | |
| 12 | 7,5 | MG. Ambreiaj |
| 13 | 20 | Claxon, Lumină de stop. |
| 14 | 40 | Dezghețare spate |
| 15 | 40 | Rezervă; ACC. |
| 16 | 15 | Lumini de urgență |
| 17 | 30 | Motor Sistem antiblocare roți (ABS) * 2 |
| 30 | Motor TCS * 3 | |
| 18 | 20 | ABS F / S * 2 |
| 40 * | VSA * 3 | |
| 19 | 40 | Scaun partea șoferului controlat electric |
| 20 | 40 | Scaun partea pasagerului controlat electric * 1 |
| 21 | 40 | Motor încălzitor |
| 22 | 100 | Baterie |
| – | Neutilizat | |
| 23 | 50 | + B IGI Principal |
| 50 | Alimentare principală a geamului | |
| * 1: Modele americane EX, EX-L și V6 Modele canadiene SE, EX-L și V6 * 2 – US VP, LX, SE, EX și EX-L Canadiene DX-G, SE și EX-L * 2: modele cu 4 cilindri * 3: modele V6 | ||
Panoul cutiei de siguranțe interne
| Nr | Amp [A] | Descriere |
| 1 | (15) | Drive by Wire |
| 2 | 15 | Bobine de aprindere |
| 3 | (10) | Lumină de zi |
| 4 | 15 | Încălzitor Laf |
| 5 | 10 | Radio |
| 6 | 7,5 | Lumină interioară |
| 7 | 10 | Lumini de rezervă |
| 8 | 20 | Blocare uși |
| 9 | 15 | Priză accesorii față |
| 10 | 7,5 | IG OPDS |
| 11 | 30 | Pulverizator IG |
| 12 | – | Neutilizat |
| 13 | (20) | Scaun partea pasagerului reglabile electric * 2 |
| 14 | (20) | Scaun partea șoferului glisant electric * 2 |
| 15 | (20) | Scaun încălzit * 2 |
| 16 | (20) | Scaun partea șoferului reglabile electric * 2 |
| 17 | (20) | Ghidaj scaun partea pasagerului reglabile electric * 2 |
| 18 | 15 | IG ACG |
| 19 | 15 | Pompă combustibil IG |
| 20 | 7,5 | Etanșare IG |
| 21 | 7,5 | Contor IG |
| 22 | 10 | IG SRS |
| 23 | 7,5 | IGP (ECU PGM-FI) |
| 24 | 20 | Alimentare geam spate stânga |
| 25 | 20 | Alimentare geam spate dreapta |
| 26 | 20 | Alimentare geam partea pasagerului |
| 27 | 20 | Alimentare geam partea șoferului |
| 28 | (20) | Trapă * 3 |
| 29 | – | Neutilizat |
| 30 | 7,5 | IG HAC |
| 31 | – | Neutilizat |
| 32 | 7,5 | ACC |
| 33 | 7,5 | HAC OP |
| * 1: Modele americane * 2: US EX, EX-L, LX-V6 și EX-V6 canadieni EX-L, SE-V6 și EX-V6 * 3: US EX, EX-L, LX-V6 și EX-V6 canadieni SE, EX-L, SE-V6 și EX-V6 | ||
Honda Accord (2008-2009) – schema cutiei de siguranțe
Anul producției: 2008, 2009.
Siguranță brichetă (priză de alimentare) în Honda Accord (2008-2009) este siguranța 23 în bloc siguranțe din interior partea șoferului.

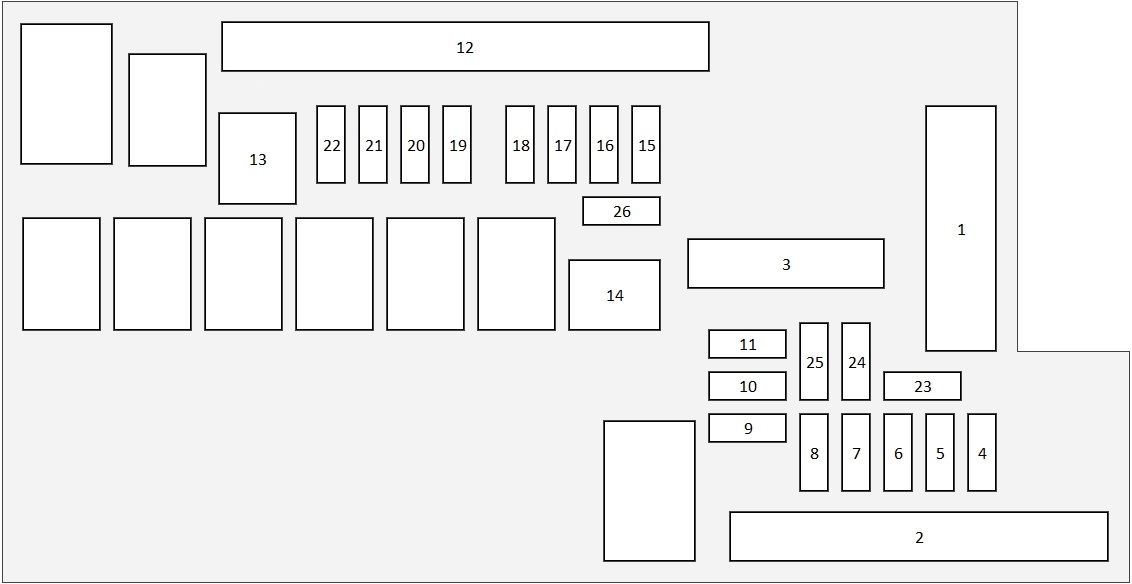

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1-1 * 1 | 100 | Baterie |
| 1-1 * 2 | 100 | Baterie |
| 1-2 | 40 | Bloc siguranțe partea pasagerului |
| 2-1 | – | Neutilizat |
| 2-2 | 40 | Sistem antiblocare roți (ABS) / VSA |
| 2-3 | 30 | Motor ABS / VSA |
| 2-4 | (40) | Bloc siguranțe partea pasagerului |
| 2-5 | – | Neutilizat |
| 2-6 | – | Neutilizat |
| 3-1 * 1 | – | Neutilizat |
| 3-1 * 2 | 30 | Motor ventilator auxiliar |
| 3-2 | 30 | Motor ștergător |
| 3-3 | 30 | Motor principal ventilator |
| 3-4 | 30 | Far principal partea șoferului |
| 3-5 | (60) | Bloc siguranțe partea șoferului |
| 3-6 | 30 | Far lateral partea pasagerului |
| 3-7 | (40) | Bloc siguranțe partea șoferului |
| 3-8 | 50 | IG Main |
| 4 | 40 | Dezghețare spate |
| 5 * 1 | 20 | Motor ventilator auxiliar |
| 5 * 2 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | 40 | Motor încălzitor |
| 9 | 15 | Lumini de urgență |
| 10 | 20 | Claxon;
Lumină de stop. |
| 11 | – | Neutilizat |
| 12 | – | Neutilizat |
| 13 | 15 | Bobină IG |
| 14 | 15 | FI Sub |
| 16 | 7,5 | Lumini interioare |
| 17 | 15 | FI Main |
| 18 | 15 | DBW |
| 19 * 1 | – | Neutilizat |
| 19 * 2 | 7,5 | Rezervă;
FI ECU. |
| 20 | 7,5 | Ambreiaj MG |
| 21 | 7,5 | Releu ventilator |
| * Modele motoare 1: 2.4
* 2: modele V6 |
||
Bloc siguranțe interior (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | 15 | Pulverizator |
| 4 | 7,5 | Ștergător |
| 5 | 7,5 | Contor kilometraj |
| 6 | 7,5 | Sistem antiblocare roți (ABS) / VSA |
| 7 | 15 | ACG |
| 8 | 7,5 | STS * |
| 9 | 20 | Pompă combustibil |
| 10 | (10) | VB SOL * |
| 11 | 10 | SRS |
| 12 | 7,5 | ODS (sistem de detectare pasager) |
| 13 | – | Neutilizat |
| 14 | (10) | ACM * |
| 15 | 7,5 | Lumini de zi |
| 16 | 7,5 | Climatizare |
| 17 | 7,5 | Accesorii, cheie, încuietoare |
| 18 | 7,5 | Accesoriu |
| 19 | (20) | Scaun șofer glisant electric * |
| 20 | (20) | Trapă * |
| 21 | (20) | Scaun șofer rabatabil electric * |
| 22 | 20 | Geam spate stânga – alimentare |
| 23 | 15 | Priză alimentare accesorii față |
| 24 | 20 | Alimentare geam șofer |
| 25 | 10 | Încuietoare ușă laterală șofer |
| 26 | (10) | Far față stânga proiectoare de ceață * |
| 27 | 10 | Lumini mici stânga (externe) |
| 28 | 10 | Far față stânga |
| 29 | 7,5 | TPMS |
| 30 | 10 | Far față stânga |
| 31 | – | Neutilizat |
| * : Dacă este echipare standard | ||
Bloc siguranțe interior (partea pasagerului)
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Far față dreapta |
| 2 | 10 | Lumini mici dreapta (externe) |
| 3 | (10) | Far față dreapta proiectoare de ceață * |
| 4 | 10 | Far față dreapta |
| 5 | – | Neutilizat |
| 6 | 7,5 | Lumini interioare |
| 7 | – | Neutilizat |
| 8 | (20) | Scaun partea pasagerului față rabatabil * |
| 9 | (20) | Scaun partea pasagerului față reglat electric * |
| 10 | 10 | Încuietoare uși laterale dreapta |
| 11 | (20) | Geam scaun spate dreapta – alimentare |
| 12 | 15 | Priză alimentare accesorii spate |
| 13 | 20 | Geam electric partea pasagerului față |
| 14 | – | Neutilizat |
| 15 | (20) | Premium AMP * |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | (10) | Suport lombar* |
| 19 | (15) | Încălzire scaun * |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| * : Dacă este prezent din fabrică | ||
Honda Accord (2008-2012) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Honda Accord (2008-2012) este siguranța 18 în cutia de siguranțe

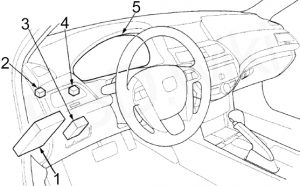

Habitaclu

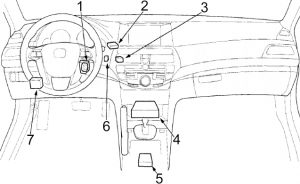

- Cutia de siguranțe nr. 1
- Cutie de conexiune partea șoferului nr. 2
- Unitate control HandsFreeLink
- Cutie de conexiune partea șoferului nr. 1
- Modul control al manometrului
Cutia de siguranțe habitaclu nr. 1
| Nr |
Amperaj [A] |
Descriere |
| 1 | – | – |
| 2 | 7.5 | Controlul scaunului electric |
| 3 | 15 | Releu motor ștergător |
| 4 | 7.5 | Releu motor ștergător față |
| 5 | 7.5 | Întunecare automată a oglinzii retrovizoare interioare;
Releu marșarier; Unitate de control integrată partea șoferului Multiplex (MICU); Modul compas electric; Modul control manometru; Lumină spate stânga; Unitate navigație; Unitate de control integrată partea pasagerului (MICU); Lumină spate dreapta; Cutie automată Electrovalvă blocare (A/T); Unitate control sistem monitorizare presiune pneuri (TPMS). |
| 6 | 7.5 | Modul control modulatoare VSA;
Senzor accelerație laterală viteză înclinare. |
| 7 | 15 | Control activ;
Releu control motor (ACM) (A/T); Alternator; Modul control motor/transmisie (ECM/PCM) (BKSWNC); PCM (VBSOL1) (A/T); Electrovalvă control motor (M/T); Detector sarcină electrică (ELD); Unitate control montată pe motor (A/T); Supapă ventilare rezervor vapori combustibil (EVAP); Electrovalvă blocare marșarier (M/T). |
| 8 | 7.5 | 3,5L:
Demaror; modul control motor/transmisie (ECM / PCM) (STS). |
| 9 | 20 | Modul control motor/transmisie
(ECM / PCM) (IG1); Pompă combustibil; Releu principal PGM-FI nr. 2; Imobilizator-unitate control fără cheie. |
| 10 | 10 | A/T:
Modul control transmisie (PCM) (VBSOL2) |
| 11 | 10 | Unitate sistem reținere suplimentară (SRS) |
| 12 | 7.5 | Unitate sistem detectare pasageri (ODS);
Indicator dezactivare airbag pasager; Modul sistem siguranță suplimentară (SRS). |
| 13 | – | – |
| 14 | 10 | 3,5L + A/T:
Unitate control suport motor; Releu control suport motor activ (ACM). |
| 15 | 7.5 | Lumini de zi;
Unitate de control integrată partea șoferului Multiplex (MICU). |
| 16 | 7.5 | Releu ventilator condensator aer condiționat;
Afișaj auxiliar sistem audio-HVAC; Releu motor ventilator; Modul control aer condiționat; Modul control uși (întrerupător principal geam); Întrerupător aer condiționat șofer; Întrerupător încălzire scaun șofer; Releu control ventilator; Întrerupător aer condiționat; Întrerupător încălzire scaun față pasager; Unitate control HVAC; Afișaj navigație; Întrerupător oglindă electrică; Releu ventilator radiator; Releu dezumidificator lunetă spate; Motor control recirculare; Releu încălzire scaun (întrerupător încălzire scaun). |
| 17 | 7.5 | Unitate de control integrată partea șoferului
Multiplex (MICU) (bloc ACC) |
| 18 | 7.5 | Modul audio;
Releu priză alimentare accesorii consolă; Releu priză alimentare accesorii față; Unitate control sistem hands-free; Microfon activ față cu reducere zgomot; Microfon față HFL-Navigation-ANC; Buton interfață; Electromagnet blocare taste (A/T); Display navigație; Unitate navigație. |
| 19 | 20 | Motor scaun față rabatabil electric
partea șoferului; Comutator reglaj electric scaun partea șoferului; Motor alunecare reglabil electric scaun partea șoferului; Unitate control reglabil electric scaun (VMP1). |
| 20 | 20 | Unitate control – motor trapă |
| 21 | 20 | Motor scaun spate rabatabil electric
partea șoferului; Comutator reglaj electric scaun partea șoferului; Motor reglabil electric înclinare scaun partea șoferului; Unitate control reglabil electric scaun (VMP2). |
| 22 | 20 | Motor geam spate stânga;
Releu geam |
| 23 | 15 | Priză alimentare accesorii față
(releu priză alimentare accesorii față). |
| 24 | 20 | Geam partea șoferului controlat electric;
Unitate control multiplex portiere (comutator principal geam). |
| 25 | 10 | Releu alimentare încuietoare portieră;
actuator încuietoare portieră partea șoferului; actuator încuietoare portieră spate stânga; actuator deblocare portbagaj; releu actuator deblocare portbagaj. |
| 26 | 10 | Far față stânga proiectoare de ceață;
Unitate control integrată partea șoferului Multiplex (MICU); Releu far față proiectoare de ceață. |
| 27 | 10 | Far față stânga lumini de poziție;
Far față stânga contur; Iluminare plăcuță înmatriculare; Lumini spate; Releu lumini spate; Unitate control integrată partea șoferului (MICU). |
| 28 | 10 | Far față stânga faruri de drum |
| 29 | 7.5 | Unitate control sistem monitorizare
presiune pneuri (TPMS). |
| 30 | 10 | Far față stânga faruri de întâlnire |
| 31 | – | – |
| Releu | ||
| R1 | PGM-FI principal nr. 2 (pompă combustibil) | |
| R2 | Priză alimentare accesorii față | |
| R3 | Deconectare demaror | |
- Afișaj navigație
- Unitate control climatizare
- Amplificator audio
- Bloc siguranțe nr. 2
- Afișaj auxiliar Audio / HVAC
- Unitate audio

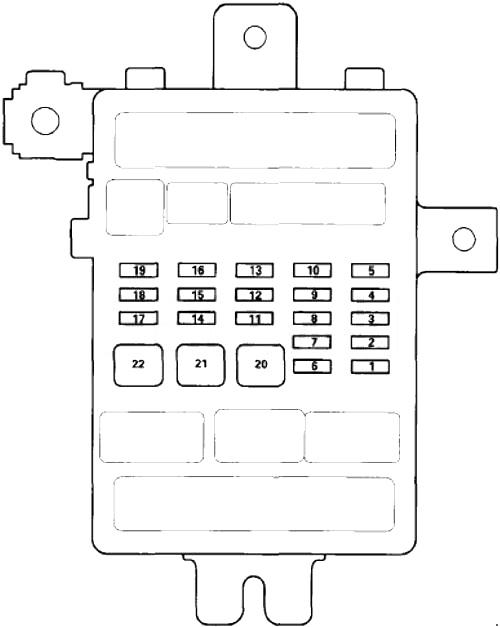

Bloc siguranțe habitaclu nr. 2
| Nr |
Amperi [A] |
Descriere |
| 1 | 10 | Far față drept far de drum |
| 2 | 10 | Far față drept de poziție;
Unitate control integrată partea pasagerului Multiplex (MICU); Far față drept de contur; Releu lumină spate; Siguranță (cutia de siguranțe compartiment motor nr. 2): nr. 6. |
| 3 | 10 | Far față drept proiectoare de ceață;
releu far față proiectoare de ceață;. unitate control integrată partea pasagerului Multiplex (MICU). |
| 4 | 10 | Far față drept faruri de întâlnire |
| 5 | – | – |
| 6 | 7.5 | Martor control poziție transmisie cutie automată;
Iluminare ambientală; Afișaj auxiliar sistem audio-Climatizare; Martor modul climatizare; Martor întrerupător încălzire scaun partea șoferului; Întrerupător aer condiționat partea șoferului; Martor întrerupător încălzire scaun față partea pasagerului; Iluminare sertar torpedou; Întrerupător avertizare pericol; Martor control sistem airbag pasager; Unitate HomeLink; Martor unitate control HVAC; Martor întrerupător trapă; Afișaj navigație; Unitate navigație; Întrerupător aer condiționat partea pasagerului; Martori pe volan; Martor întrerupător VSA. |
| 7 | – | – |
| 8 | 20 | Motor înclinare scaun partea pasagerului față
(întrerupător reglare scaun partea pasagerului față). |
| 9 | 20 | Motor glisare scaun partea pasagerului față
(întrerupător reglare scaun partea pasagerului față). |
| 10 | 10 | Releu încuietoare ușă electrică;
Actuator încuietoare ușă partea pasagerului față; Actuator încuietoare ușă spate dreapta. |
| 11 | 20 | Versiune 4 uși:
Motorul geamului scaun spate dreapta alimentat (comutator geam scaun spate dreapta). |
| 12 | 15 | Priză alimentare accesorii consola;
releu priză alimentare accesorii consola. |
| 13 | 20 | Comutator geam față partea pasagerului |
| 14 | – | – |
| 15 | 20 | Amplificator audio |
| 16 | – | – |
| 17 | – | – |
| 18 | 10 | Motor suport lombar partea șoferului
(comutator suport lombar partea șoferului). |
| 19 | 15 | Releu încălzire scaune;
încălzire scaun partea șoferului; încălzire scaun față partea pasagerului. |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
- Imobilizator-modul control fără cheie
- Modul control sistem monitorizare presiune pneuri (TPMS)
- Bloc conexiune centrală
- Modul sistem reținere suplimentară (SRS)
- Adaptor USB
- Releu priză alimentare accesorii consolă
- V6 + A / T: Modul control motor
Compartiment motor
- Cutia de siguranțe
- M / T: Modul control motor
A / T: Modul control sistem transmisie - Modul control modulant VSA
Cutia de siguranțe compartiment motor
| Nr |
Amperaggi [A] |
Descriere |
| 1.1 | 120 | 3,5 l:
baterie, alimentator. |
| 100 | 2,4 l:
baterie, alimentator. |
|
| 1.2 | 40 | Siguranță (bloc siguranțe
compartiment habitaclu n. 2): n. 8, 9, 10, 11, 12, 13 |
| 2.1 | – | – |
| 2.2 | 40 | Unitate control modulatoare VSA |
| 2.3 | 30 | Unitate control modulatoare VSA |
| 2.4 | 40 | Siguranță (bloc siguranțe
compartiment habitaclu n. 2): n. 15, 17, 18, 19. |
| 2.5 | – | – |
| 2.6 | – | – |
| 3.1 | 50 | Aprindere |
| 3.2 | 40 | 2,4L (LX-S, LX-P PZEV, LX (’11 -’12)):
Siguranță (bloc siguranțe compartiment habitaclu n. 1): n. 18, 19, 20, 21, 22, 23, 24, 25. |
| 3.3 | 30 | Siguranță (bloc siguranțe
compartiment habitaclu n. 2): n. 1, 2, 3, 4 |
| 3.4 | 60 | 3,5L: 2,4L (cu excepția ↑):
Siguranță (bloc siguranțe compartiment habitaclu n. 1): n. 18, 19, 20, 21, 22, 23, 24, 25. |
| 3.5 | 30 | Siguranță (bloc siguranțe
compartiment habitaclu n. 1): n. 26, 27, 28, 29, 30 |
| 3.6 | 30 | 3,5 l:
Releu ventilator radiator; Motor ventilator radiator. |
| 30 | 2,4 l:
Motor ventilator condensator climatizare; releu ventilator condensator climatizare. |
|
| 3.7 | 30 | Releu nivel înalt/scăzut
ștergător față; Releu intermitent motor ștergător față; Motor ștergător față; Releu motor ștergător față. |
| 3.8 | 30 | 3,5 l:
Releu ventilator condensator climatizare; Motor ventilator condensator climatizare. |
| 30 | 2,4 l:
Releu ventilator radiator; Motor ventilator radiator. |
|
| 4 | 40 | Releu dezumidificator lunetă spate;
Bobină sticlă antenă; Condensator reducere zgomot. |
| 5 | 20 | 2,4 l:
Motor ventilator auxiliar. |
| 6 | – | – |
| 7 | – | – |
| 8 | 40 | Motor ventilator;
Releu motor ventilator. |
| 9 | 15 | Comutator de avertizare;
unitate de control integrată a multiplexului partea șoferului (MICU). |
| 10 | 20 | Comutator poziție pedală frână;
Unitate de control integrată a multiplexului partea șoferului (MICU); Modul control motor/transmisie (ECM/PCM); Lumină de stop superioară; Releu claxon; Claxon; Lumină de stop stânga; Lumină de stop dreapta. |
| 11 | – | – |
| 12 | – | – |
| 13 | 15 | Releu bobină de aprindere, bobine de aprindere |
| 14 | 15 | 3,5 l:
Sub-releu PGM-FI, Supapă închidere rezervor control vapori combustibil (EVAP), Senzor raport aer/combustibil (A/F) față, Senzor oxigen secundar încălzit față (HO2S); Senzor raport aer/combustibil (A/F) spate; Sondă lambda secundară încălzită spate (HO2S); Siguranță (cutia de siguranțe compartiment motor): nr. 21. |
| 15 | 2,4 l:
Releu PGM-FI; Senzor raport aer/combustibil (A/F); Modul control motor/transmisie (ECM / PCM). |
|
| 15 | 10 | Unitate audio;
Afișaj auxiliar sistem audio-Climatizare; Conector legătură date (DLC); Iluminare interioară ușă partea șoferului (4 uși); Unitate de control integrată a multiplexului partea șoferului (MICU) (VBU); Microfon activ față cu reducere zgomot; Navigație față HFL -Microfon ANC; Indicator iluminare interioară uși față partea pasagerului (4 uși); Modul control manometru; Unitate control HandsFreeLink; Unitate control imobilizator fără cheie; Afișaj navigație, unitate navigație; Unitate de control integrată a multiplexului partea pasagerului (MICU) (VBU); Unitate control scaun electric reglabil; Comutator principal geam. |
| 16 | 7.5 | Iluminare plafon,
iluminare oglindă cosmetică partea șoferului, iluminare individuală hartă față, unitate HomeLink, iluminare cheie aprindere, iluminare oglindă cosmetică partea pasagerului, iluminare portbagaj |
| 17 | 15 | Senzor poziție arbore cotit (CKP),
senzor poziție arbore cu came (CMP), modul control motor/transmisie (ECM / PCM) (IGP), releu control sistem electronic control clapetă (ETCS), injectoare, senzor masă aer (MAF), Releu principal PGM-FI nr. 1, releu principal PGM-FI nr. 2 (pompă combustibil) |
| 18 | 15 | Releu control sistem electronic
control clapetă (ETCS); modul control motor/transmisie (ECM/PCM) |
| 19 | 7.5 | 3,5L:
Modul control motor/transmisie (ECM / PCM) (VBUM) |
| 20 | 7.5 | Ambreiaj compresor climatizare,
releu ambreiaj compresor climatizare |
| 21 | 7.5 | 3,5 l:
Releu ventilator radiator. |
| 7.5 | 2,4 l:
Releu ventilator condensator climatizare. |
|
| Releu | ||
| R1 | Motor ventilator | |
| R2 | Claxon | |
| R3 | Număr principal PGM-FI 1 | |
| R4 | PGM-FI Sub | |
| R5 | Bobină de aprindere | |
| R6 | Control sistem electronic control clapetă (ETCS) | |
| R7 | – | |
| R8 | Dezumidificator lunetă spate | |
| R9 | Ambreiaj compresor climatizare | |
- Unitate navigație
- Unitate control / motor tettuccio apribile
- Receptor XM
- Compas electric
Honda Accord (2010) – schema cutia de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză alimentare) în Honda Accord (2010) este siguranța 23 în cutia de siguranțe partea șoferului.
Compartiment motor
| Număr | Amp [A] | Descriere |
| 1-1 * 1 | 100 | Baterie |
| 1-1 * 2 | 100 | Baterie |
| 1-2 | 40 | Cutia de siguranțe partea pasagerului |
| 2-1 | – | Neutilizat |
| 2-2 | 40 | Sistem antiblocare roți (ABS) / VSA |
| 2-3 | 30 | Motor ABS / VSA |
| 2-4 | (40) | Cutia de siguranțe partea pasagerului |
| 2-5 | – | Neutilizat |
| 2-6 | – | Neutilizat |
| 3-1 * 1 | – | Neutilizat |
| 3-1 * 2 | 30 | Motor ventilator auxiliar |
| 3-2 | 30 | Motor ștergător |
| 3-3 | 30 | Motor principal ventilator |
| 3-4 | 30 | Lumină laterală principală partea șoferului |
| 3-5 | (60) | Cutia de siguranțe partea șoferului |
| 3-6 | 30 | Lumină laterală principală partea pasagerului |
| 3-7 | (40) | Cutia de siguranțe partea șoferului |
| 3-8 | 50 | IG Main |
| 4 | 40 | Dezghețare spate |
| 5 * 1 | 20 | Motor ventilator auxiliar |
| 5 * 2 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | 40 | Motor încălzitor |
| 9 | 15 | Lumini de avarie |
| 10 | 20 | Claxon;
Lumini de stop. |
| 11 | – | Neutilizat |
| 12 | – | Neutilizat |
| 13 | 15 | Bobină IG |
| 14 | 15 | FI Sub |
| 16 | 7,5 | Lumini interioare |
| 17 | 15 | FI Main |
| 18 | 15 | DBW |
| 19 * 1 | – | Neutilizat |
| 19 * 2 | 7,5 | Rezervă;
FI ECU. |
| 20 | 7,5 | Ambreiaj MG |
| 21 | 7,5 | Releu ventilator |
| * 1: modele cu 4 cilindri
* 2: modele V6 |
||
Cutia de siguranțe internă (partea șoferului)
| Număr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | 15 | Pulverizator |
| 4 | 7,5 | Ștergător parbriz |
| 5 | 7,5 | Contor kilometraj |
| 6 | 7,5 | Sistem antiblocare roți (ABS) / VSA |
| 7 | 15 | ACG |
| 8 | 7,5 | STS * |
| 9 | 20 | Pompă combustibil |
| 10 | (10) | VB SOL * |
| 11 | 10 | SRS |
| 12 | 7,5 | ODS (sistem de detectare pasager) |
| 13 | – | Neutilizat |
| 14 | (10) | ACM * |
| 15 | 7,5 | Lumini de zi |
| 16 | 7,5 | A / C |
| 17 | 7,5 | Accesorii, cheie, încuietoare |
| 18 | 7,5 | Accesoriu |
| 19 | (20) | Scaun partea șoferului reglabil electric * |
| 20 | (20) | Trapă * |
| 21 | (20) | Scaun partea șoferului rabatabil reglabil electric * |
| 22 | 20 | Geam spate stânga alimentat |
| 23 | 15 | Priză alimentare accesorii față |
| 24 | 20 | Alimentare geam partea șoferului |
| 25 | 10 | Încuietoare ușă laterală partea șoferului |
| 26 | (10) | Far față stânga anti-ceață * |
| 27 | 10 | Lumini mici stânga (exterioare) |
| 28 | 10 | Far față stânga |
| 29 | 7,5 | TPMS |
| 30 | 10 | Far față stânga |
| 31 | – | Neutilizat |
| * : Dacă este prezent din fabrică | ||
Cutia de siguranțe internă (partea pasagerului)
| Număr | Amp [A] | Descriere |
| 1 | 10 | Far față dreapta |
| 2 | 10 | Lumini mici dreapta (externe) |
| 3 | (10) | Far față dreapta anti-ceață * |
| 4 | 10 | Far față dreapta |
| 5 | – | Neutilizat |
| 6 | 7,5 | Lumini interioare |
| 7 | – | Neutilizat |
| 8 | (20) | Scaun partea pasagerului față rabatabil * |
| 9 | (20) | Scaun partea pasagerului față reglabile electric * |
| 10 | 10 | Încuietoare ușă laterală dreapta |
| 11 | (20) | Geam spate dreapta – alimentat |
| 12 | 15 | Priză alimentare accesorii spate |
| 13 | 20 | Geam electric partea pasagerului față |
| 14 | – | Neutilizat |
| 15 | (20) | Premium AMP * |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | (10) | Suport lombar* |
| 19 | (15) | Încălzitor scaun * |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| * : Dacă este echipare standard | ||
Honda Accord (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranțele Brichetei (prize alimentare) în Honda Accord sunt siguranțele nr. 14 (priză alimentare accesorii spate – compartiment consolă) și nr. 40 (priză alimentare accesorii – panou consolă) în blocul siguranțe al bordului.
Compartiment motor
Se află lângă rezervorul lichidului de frâne.
| Nr | Ampere [A] | Descriere |
| 1 | 125 | Baterie |
| 70 | EPS | |
| (60) | Bloc siguranțe 1 | |
| (40) | Bloc siguranțe Opțiune 1 | |
| 2) | – | – |
| – | – | |
| 40 | Sistem antiblocare roți (ABS) / VSA FSR | |
| 30 | Motor ABS / VSA | |
| 3) | – | – |
| – | – | |
| – | – | |
| – | – | |
| 4 | (15) | Far faruri de întâlnire față * |
| 5 | 10 | Claxon |
| 6 | 10 | Lumină de stop |
| 7 | 15 | FI Sub |
| 8 | (7,5) | DRL |
| 9 | 15 | Bobine de aprindere IG |
| 10 | 20 | Injector * 2 |
| 11 | 15 | Semnalizatoare de urgență |
| 60 | Bloc siguranțe 2 | |
| (40) | Bloc siguranțe, opțiune 2 | |
| 50 | IG Principal 1 | |
| 30 * 4 |
| 30 | Main IG 2 * 4 | |
| 12 | 20 * 2 | Motor ventilator auxiliar |
| 30 * 3 | ||
| 30 | Far principal faruri de întâlnire | |
| 30 | Bloc siguranțe | |
| 30 | Motor ștergător | |
| 30 | Motor ventilator principal | |
| 30 | Demaror * 4 | |
| 13 | 40 | Dezghețare scaun spate |
| 14 | 40 | Motor încălzitor |
| 15 | 15 | FI Main |
| 16 | (10) | Oglindă exterioară încălzită * |
| 17 | 7,5 | MG Ambreiaj |
| 18 | 15 | DBW |
| 19 | 20 | Lumină mică |
| 20 | 7,5 | Lumină internă |
| 21 | 10 | Backup |
| 22 | 10 | Audio |
| 23 | 7,5 | Timer ventilator |
| 24 | 10 | Lumini de întâlnire cu far față dreapta |
| 15 * 5 | ||
| 25 | 10 | Lumini de întâlnire cu far față stânga |
| 15 * 5 | ||
| 26 | – | – |
| * 1: Modelele cu sistem de acces inteligent au butonul START / STOP MOTOR în locul întrerupătorului de aprindere. * 2: modele cu 4 cilindri * 3: modele cu 6 cilindri * 4: Modele cu sistem de acces inteligent * 5: Modele cu lumini de întâlnire LED |
||
Bloc siguranțe intern
Se află sub bord.
| Nr | Ampere [A] | Descriere |
| 1 | 7,5 | Climatizare |
| 2) | 7,5 | DRL |
| 3) | – | – |
| 4 | – | – |
| 5 | 7,5 | Contor kilometraj |
| 6 | 7,5 | SRS |
| 7 | (7,5) | Opțiune* |
| 8 | 10 | MISS SOL |
| 9 | 20 | Pompă combustibil |
| 10 | 7,5 | Sistem antiblocare roți (ABS) / VSA |
| 11 | – | – |
| 12 | 7,5 | Ștergător parbriz față |
| 13 | 15 | ACG |
| 14 | (20) | Priză alimentare accesorii spate (compartiment consolă) |
| 15 | (20) | Scaun șofer rabatabil * |
| 16 | (20) | Trapă * |
| 17 | (20) | Încălzitoare scaune față * |
| 18 | – | – |
| 19 | 10 | Deblocare uși partea pasagerului |
| 20 | 10 | Deblocare uși spate partea șoferului |
| 21 | 10 | Încuietoare ușă șofer |
| 22 | 10 | Încuietoare ușă laterală partea pasagerului |
| 23 | 10 | Deblocare ușă șofer |
| 24 | 10 | SRS |
| 25 | 10 | Iluminare |
| 26 | 7,5 | Blocare cheie |
| 27 | 10 | Lumini de poziție |
| 28 | (10) | Suport lombar* |
| 29 | 10 | Far de drum dreapta |
| 30 | 15 | Ștergător |
| 31 | (10) | SMART* |
| 32 | 20 | Alimentare geam partea șoferului |
| 33 | 20 | Geam electric partea pasagerului față |
| 34 | 20 | Geam electric spate partea șoferului |
| 35 | 20 | Geam electric spate pasager |
| 36 | (20) | Scaun șofer glisant * |
| 37 | 7,5 | Accesoriu |
| 38 | – | – |
| 39 | 10 | Faruri de drum stânga |
| 40 | 20 | Priză alimentare accesorii (panou consolă) |
| 41 | 10 | Blocare uși spate partea șoferului |
| 42 | 20 | Încuietoare ușă |
| A | (7,5) | Audio* |
| B | (20) | ACM * |
| C | (15) | Încălzitoare scaune spate * |
| D | (20) | Amplificator premium * |
| E | – | – |
| F | – | – |
| G | (20) | Scaun pasager rabatabil * |
| H | (20) | Scaun pasager glisant * |
| * Nu este disponibil în toate modelele | ||
Honda Accord (2014-2015) – schema cutiei de siguranțe
Anul producției: 2014, 2015.
Siguranțele prizei brichetă (prize de alimentare) în Honda Accord sunt siguranțele nr. 14 (priză alimentare accesorii spate – compartiment consola) și nr. 40 (priză alimentare accesorii – panou consola) în bloc siguranțe bord.
Compartiment motor
Se află lângă rezervorul lichidului de frâne.
| Nr | Amperi [A] | Descriere |
| 1 | 125 | Baterie |
| 70 | EPS | |
| (60) | Bloc siguranțe principal 1 | |
| (40) | Bloc siguranțe Opțiune 1 | |
| 2) | – | – |
| – | – | |
| 40 | Sistem antiblocare roți (ABS) / VSA FSR | |
| 30 | Motor ABS / VSA | |
| 3) | – | – |
| – | – | |
| – | – | |
| – | – | |
| 4 | (15) | Far față proiectoare de ceață* |
| 5 | 10 | Claxon |
| 6 | 10 | Lumină de stop |
| 7 | 15 | FI Sub |
| 8 | (7,5) | DRL |
| 9 | 15 | Bobină IG |
| 10 | 20 | Injector * 2 |
| 11 | 15 | Lumini de urgență |
| 60 | Bloc siguranțe principal 2 | |
| (40) | Bloc siguranțe, opțiune 2 | |
| 50 | IG Main 1 |
| 30 * 4 | ||
| 30 | Principale IG 2 * 4 | |
| 12 | 20 * 2 | Motor ventilator auxiliar |
| 30 * 3 | ||
| 30 | Far principal pentru faruri de întâlnire | |
| 30 | Bloc siguranțe | |
| 30 | Motor ștergător parbriz | |
| 30 | Motor ventilator principal | |
| 30 | Demaror * 4 | |
| 13 | 40 | Dezghețator spate |
| 14 | 40 | Motor încălzitor |
| 15 | 15 | FI Main |
| 16 | (10) | Oglindă exterioară încălzită * |
| 17 | 7,5 | MG Ambreiaj |
| 18 | 15 | DBW |
| 19 | 20 | Lumină mică |
| 20 | 7,5 | Lumină interioară |
| 21 | 10 | Rezervă |
| 22 | 10 | Audio |
| 23 | 7,5 | Temporizator ventilator |
| 24 | 10 | Faruri de întâlnire cu far față dreapta |
| 25 | 10 | Faruri de întâlnire cu far față stânga |
| 26 | – | – |
| * 1: Modelele cu sistem de acces inteligent au
butonul START / STOP MOTOR în locul întrerupătorului de aprindere. * 2: modele cu 4 cilindri * 3: modele cu 6 cilindri * 4: Modele cu sistem de acces inteligent. |
||
Bloc siguranțe intern
Se află sub bord.
| Nr | Amperi [A] | Descriere |
| 1 | 7,5 | Climatizare |
| 2) | 7,5 | DRL |
| 3) | – | – |
| 4 | – | – |
| 5 | 7,5 | Contor kilometraj |
| 6 | 7,5 | SRS |
| 7 | (7,5) | Opțiune* |
| 8 | 10 | MISS SOL |
| 9 | 20 | Pompă combustibil |
| 10 | 7,5 | ABS / VSA |
| 11 | – | – |
| 12 | 7,5 | Ștergător parbriz față |
| 13 | 15 | ACG |
| 14 | (20) | Presofuzie spate pentru accesorii
(compartiment consolă). |
| 15 | (20) | Scaun șofer rabatabil * |
| 16 | (20) | Trapă * |
| 17 | (20) | Încălzire scaune față * |
| 18 | – | – |
| 19 | 10 | Deblocare uși partea pasagerului |
| 20 | 10 | Deblocare uși spate
partea șoferului. |
| 21 | 10 | Încuietoare ușă șofer |
| 22 | 10 | Încuietoare uși partea pasagerului |
| 23 | 10 | Deblocare ușă șofer |
| 24 | 10 | SRS |
| 25 | 10 | Iluminare |
| 26 | 7,5 | Blocare cheie |
| 27 | 10 | Lumini de parcare |
| 28 | (10) | Suport lombar* |
| 29 | 10 | Far de drum dreapta |
| 30 | 15 | Spălător faruri |
| 31 | (10) | SMART* |
| 32 | 20 | Alimentare geam partea șoferului |
| 33 | 20 | Geam electric partea pasagerului față |
| 34 | 20 | Geam electric spate partea șoferului. |
| 35 | 20 | Geam electric scaun spate pasager. |
| 36 | (20) | Scaun șofer glisant * |
| 37 | 7,5 | ACCESORIU |
| 38 | – | – |
| 39 | 10 | Faruri de drum stânga |
| 40 | 20 | Presofuzat pentru accesorii
(panou consolă). |
| 41 | 10 | Blocare uși spate
partea șoferului. |
| 42 | 20 | Încuietoare ușă |
| A | (7,5) | Audio* |
| B | (20) | ACM * |
| C | (15) | Încălzitoare scaune spate * |
| D | (20) | Amplificator premium * |
| E | – | – |
| F | – | – |
| G | (20) | Scaun pasager rabatabil * |
| H | (20) | Scaun pasager glisant * |
| * Nu este disponibil în toate modelele | ||
Honda Accord (2016-2017) – schema cutiei de siguranțe
Anul producției: 2016, 2017.
Siguranță brichetă (priză de alimentare) în Honda Accord (2016-2017) este siguranța 40 în bloc siguranțe sub bord.
Compartiment motor
Se află lângă rezervorul lichidului de frâne.
| Nr | Amperaggi [A] | Descriere |
| 1 | 125 | Baterie |
| 2 | 70 | EPS |
| (60) | Bloc siguranțe principal 1 | |
| (40) | Opțiune bloc siguranțe 1 | |
| – | – | |
| – | – | |
| 40 | Sistem antiblocare roți (ABS) / VSA FSR | |
| 30 | Motor ABS / VSA | |
| 3 | – | – |
| – | – | |
| – | – | |
| – | – | |
| 4 | (15) | Far proiectoare de ceață față * |
| 5 | 10 | Claxon |
| 6 | 10 | Lumină de stop |
| 7 | 15 | FI Sub |
| 8 | (7,5) | DRL |
| 9 | 15 | Bobine de aprindere IG |
| 10 | 20 | Injector * 4 |
| – * 5 | – * 5 | |
| 11 | 15 | Lumini de avarie |
| 12 | 60 | Bloc siguranțe principal 2 |
| (40) | Opțiune bloc siguranțe 2 | |
| 50 * 7 | IG principal 1 | |
| 30 * 6 |
| 30 * 6 | IG principal 2 * 4 | |
| – * 7 | – * 7 | |
| 20 * 4 | Motor ventilator auxiliar | |
| 30 * 5 | ||
| 30 | Faruri de întâlnire principale | |
| 30 | Bloc siguranțe | |
| 30 | Motor ștergător parbriz | |
| 30 | Motor principal ventilator | |
| 30 * 6 | Demaror * 6 | |
| – * 7 | – * 7 | |
| 13 | 40 | Dezumidificator spate |
| 14 | 40 | Motor încălzitor |
| 15 | 15 | FI Main |
| 16 | (10) * 4 | Oglindă exterioară încălzită *, * 4 |
| – * 5 | – * 5 | |
| 17 | 7,5 | Ambreiaj MG |
| 18 | 15 | DBW |
| 19 | 20 | Lumină mică |
| 20 | 7,5 | Lumină interioară |
| 21 | 10 | Rezervă |
| 22 | 10 | Audio |
| 23 | 7,5 | Temporizator ventilator |
| 24 | 10 | Lumină de întâlnire dreapta |
| 25 | 10 | Lumină de întâlnire stânga |
| 26 | ECU ABS / VSA * 2 | 7,5 * 2 |
| – * 3 | – * 3 | |
| * 2: Modele cu LKAS * 3: Modele fără LKAS * 4: Modele cu 4 cilindri * 5: Modele cu 6 cilindri* 6: Modele cu sistem de acces inteligent * 7: Modele fără sistem de acces inteligent |
||
Bloc siguranțe interior
Se află sub bord.
| Nr | Amperi [A] | Descriere |
| 1 | 7,5 | Climatizare |
| 2 | 7,5 | DRL |
| 3 | – | – |
| 4 | – | – |
| 5 | 7,5 | Contor kilometraj |
| 6 | 7,5 | Sistem airbag |
| 7 | (7,5) | Opțiune |
| 8 | 10 | MISS SOL |
| 9 | 20 | Pompă combustibil |
| 10 | 7,5 | Sistem antiblocare roți (ABS) / VSA |
| 11 | – | – |
| 12 | 7,5 | Ștergător față |
| 13 | 15 | ACG |
| 14 | (20) | Priză alimentare accesorii spate (camera consolă) |
| 15 | (20) | Scaun șofer reglabile electric * |
| 16 | (20) | Trapă * |
| 17 | (20) | Încălzire scaune față * |
| 18 | – | – |
| 19 | 10 | Blocare uși partea pasagerului |
| 20 | 10 | Blocare uși spate partea șoferului |
| 21 | 10 | Blocare ușă șofer |
| 22 | 10 | Blocare uși partea pasagerului |
| 23 | 10 | Blocare ușă șofer |
| 24 | 10 | Sistem airbag |
| 25 | 10 | Iluminare |
| 26 | 7,5 | Blocare chei |
| 27 | 10 | Lumini de poziție |
| 28 | (10) | Sprijin lombar* |
| 29 | 10 | Lumină faruri de drum dreapta |
| 30 | 15 | Ștergător parbriz |
| 31 | (10) | SMART* |
| 32 | 20 | Alimentare geam partea șoferului |
| 33 | 20 | Geam electric partea pasagerului față |
| 34 | 20 | Geam electric spate partea șoferului |
| 35 | 20 | Geam electric spate partea pasagerului |
| 36 | (20) | Scaun șofer reglabile electric * |
| 37 | 7,5 | Accesoriu |
| 38 | – | – |
| 39 | 10 | Lumină faruri de drum stânga |
| 40 | 20 | Priză alimentare accesorii (panou consolă) |
| 41 | 10 | Blocare uși spate partea șoferului |
| 42 | 20 | Blocare ușă |
| A | (7,5) | Audio* |
| B | (20) | ACM * |
| C | (15) | Încălzire scaune spate * |
| D | (20) | Amplificator premium * |
| E | – | – |
| F | – | – |
| G | (20) | Scaun pasager înclinat electric * |
| H | (20) | Scaun pasager glisant electric * |
| * Nu este disponibil în toate modelele | ||
Honda Accord (2018-2019) – schema cutiei de siguranțe
Anul producției: 2018, 2019.
Siguranțele Brichetei (priza de alimentare) în Honda Accord sunt siguranțele 16 și 50 în bloc siguranțe al bordului.
Poziția compartimentului cutiei de siguranțe

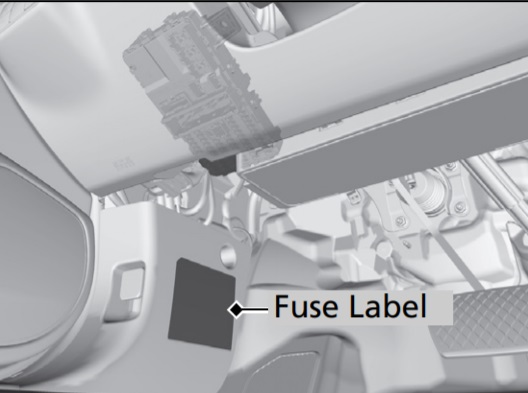

Habitaclu
Se află sub bord.
Pozițiile siguranțelor sunt indicate pe eticheta de pe panoul lateral.

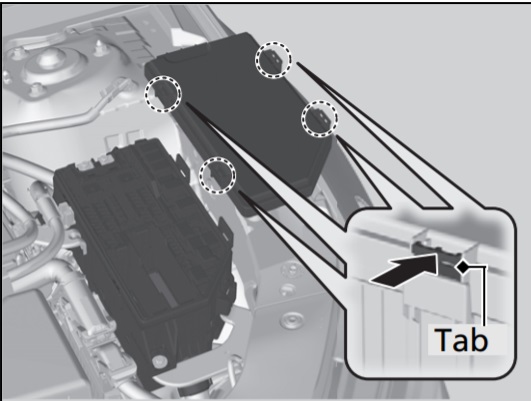

Compartiment motor
Se află lângă baterie.
Pozițiile siguranțelor sunt indicate pe capacul compartimentului cutiei de siguranțe.
Schemele cutiilor de siguranțe
2018, 2019
Habitaclu
Atribuirea siguranțelor în habitaclu (2018, 2019)
| Nr | Descriere | Amperaj [A] |
|---|---|---|
| Nr | Descriere | Amperaj [A] |
| 1 | – | – |
| 2 | ÎNCUIETORI PORTIERĂ STÂNGĂ – Deblocare portieră stângă | 10 A |
| 3 | ÎNCUIETORI PORTIERĂ DREAPTĂ – Deblocare portieră dreaptă | 10 A |
| 4 | ACC | 10 A |
| 5 | BLINDARE CHEIE ACC – Blocare cheie ACC | 7,5 A |
| 6 | SRS | 10 A |
| 7 | – | – |
| 8 | IG HOLD2 (opțiune) | (10 A) |
| 9 | SMART | 10 A |
| 10 | – | – |
| 11 | ÎNCUIETORI PORTIERĂ STÂNGĂ – Blocare portieră stângă | 10 A |
| 12 | ÎNCUIETORI PORTIERĂ DREAPTĂ | (10 A) |
| 13 | ÎNCUIETORI PORTIERĂ DREAPTĂ – Blocare portieră dreaptă. | 10 A |
| 14 | OPȚIUNE | 10 A |
| 15 | DRL | 10 A |
| 16 | PRIZE ACC CTR | (20 A) |
| 17 | TRAPĂ (opțiune) – Trapă | (20 A) |
| 18 | – | – |
| 19 | – | – |
| 20 | SBW ECU (opțiune) | (10 A) |
| 21 | DEBLOCARE PORTIERĂ DREAPTĂ | (10 A) |
| 22 | – | – |
| 23 | – | – |
| 24 | AMPLIFICATOR PREMIUM (opțiune) | (20 A) |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| Nr | Descriere | Amperaj [A] |
|---|---|---|
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | IG HOLD3 (opțiune) | (15 A) |
| 33 | DR P / SEAT SLI (opțiune) | (20 A) |
| 34 | AS P / SEAT SLI (opțiune) | (20 A) |
| 35 | OPȚIUNE 2 | 10 A |
| 36 | METER – Contor | 10 A |
| 37 | OPȚIUNE 1 | 10 A |
| 38 | DR P / SEAT REC (opțiune) | (20 A) |
| 39 | AS P / SEAT REC (opțiune) | (20 A) |
| 40 | DR P / LUMBAR (opțiune) | (10 A) |
| 41 | – | – |
| 42 | AVS (opțiune) | (20 A) |
| 43 | OPȚIUNE | 10 A |
| 44 | ADS (opțiune) | (20 A) |
| 45 | – | – |
| 46 | SRS | 10 A |
| 47 | – | – |
| 48 | HUD (opțiune) | (10 A) |
| 49 | ÎNCUIETORI PORTIERĂ | 20 A |
| 50 | PRIZE ACC FR | 20 A |
| 51 | RR RP / W | 20 A |
| 52 | RR LP / W | 20 A |
| 53 | AS P / W | 20 A |
| 54 | DR P / W | 20 A |
| 55 | – | – |
Motor

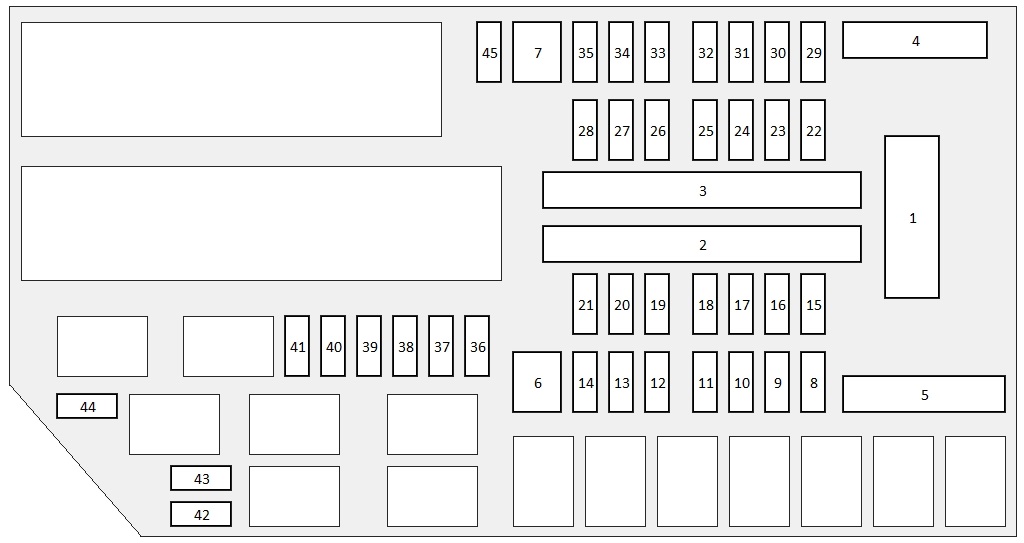

Atribuirea siguranțelor în compartiment motor (2018, 2019)
| Nr | Descriere | Amperaj [A] |
|---|---|---|
| Nr | Descriere | Amperaj [A] |
| 1 | BATERIE – Baterie | 125 A |
| 2 | – | (70 A) |
| 2 | EPS | 70 A |
| 2 | – | (30 A) |
| 2 | COMPARTIMENT MOTOR PRINCIPAL 2 – Compartiment motor principal 2 | 60 A |
| 2 | – | 40 A |
| 2 | ABS/VSA FSR | 40 A |
| 2 | – | (30 A) |
| 2 | IG MAIN1 | 30 A |
| 3 | DEZGHEȚARE SCAUN SPATE – Dezghețare lunetă scaun spate | 40 A |
| 3 | COMPARTIMENT MOTOR PRINCIPAL 1 – Compartiment motor principal 1 | 60 A |
| 3 | – | (30 A) |
| 3 | MOTOR ÎNCĂLZIRE – Motor încălzitor | 40 A |
| 3 | – | (40 A) |
| 3 | ST MG | 30 A |
| 3 | MOTOR VENTILATOR SUB VÂNT – Motor ventilator sub vânt | 30 A |
| 3 | – | (30 A) |
| 4 | – | (30 A) |
| 4 | COMPARTIMENT MOTOR OPȚIONAL 2 – Compartiment motor opțional 2 | (70 A) |
| 4 | – | (40 A) |
| 4 | COMPARTIMENT MOTOR OPȚIONAL 1 – Compartiment motor opțional 1 | 60 A |
| 5 | – | (40 A) |
| 5 | MOTOR VENTILATOR PRINCIPAL – Motor ventilator principal | 30 A |
| 5 | SPM2 | 30 A |
| 5 | Motor ABS/VSA | 40 A |
| 5 | IG MAIN2 | 30 A |
| 5 | MOTOR ȘTERGĂTOR – Motor ștergător | 30 A |
| 6 | SRM1 | 30 A |
| 7 | – | – |
| 8 | – | – |
| 9 | LUMINĂ DE STOP | 10 A |
| 10 | TCU (opțiune) | (15 A) |
| 11 | INJ – Injectoare | 20 A |
| Nr | Descriere | Amperaj [A] |
|---|---|---|
| 12 | TCU2 (opțiune) | (10 A) |
| 13 | IGP | 15 A |
| 14 | TCU3 (opțiune) | (10 A) |
| 15 | FI ECU | 10 A |
| 16 | BATT SNSR – Senzor baterie | 7,5 A |
| 17 | DBW | 15 A |
| 18 | IG COIL – Bobină injectoare | 15 A |
| 19 | HAZARD 0 – Lumini de urgență | 15 A |
| 20 | – | – |
| 21 | – | – |
| 22 | H/STRG (opțiune) | (10 A) |
| 23 | – | – |
| 24 | AUDIO | 15 A |
| 25 | SCAUN SPATE H / (opțiune) | (20 A) |
| 26 | ȘTERGĂTOR FR (opțiune) | (15 A) |
| 27 | BACKUP – Rezervă | 10 A |
| 28 | CLAXON – Claxon | 10 A |
| 29 | LUMINĂ ANTI CEȚĂ (opțiune) | (10 A) |
| 30 | SHUTTER GRILL (opțiune) – Grilă radiator | (7,5 A) |
| 31 | MG AMBREIAJ – Ambreiaj MG | 10 A |
| 32 | MOTOR PULVERIZATOR – Motor pulverizatoare | 15 A |
| 33 | – | – |
| 34 | – | (10 A) |
| 35 | SUB AUDIO (opțiune) | (7,5 A) |
| 36 | IGPS | 7,5 A |
| 37 | IGPS (LAF) | 7,5 A |
| 38 | VB ACT | 7,5 A |
| 39 | IG1 TCU (opțiune) | (10 A) |
| 40 | IG1 POMPĂ COMBUSTIBIL – Pompă combustibil | 20 A |
| 41 | IG1 ABS / VSA | 7,5 A |
| 42 | IG1 ACG | 10 A |
| 43 | IG1 ST MOTOR | 10 A |
| 44 | IG1 MONITOR | 7,5 A |
| 45 | – | – |
