Mitsubishi Colt (Z30) (2005-2012) – cutia de siguranțe
Mitsubishi Colt (Z30) (2005-2012) – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Mitsubishi Colt (Z30) este siguranța 25 în cutia de siguranțe din compartiment motor.

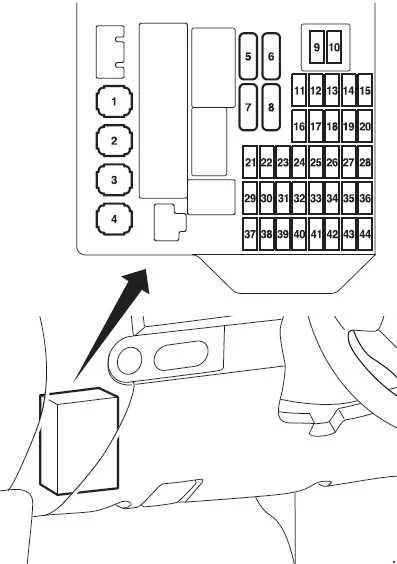

Cutia de siguranțe
| Nr | Descriere | Amperaj [A] |
| 1 | Cheie aprindere | 40 |
| 2 | Sistem electric al geamurilor | 40 |
| 3 | Ventilator radiator | 40 |
| 4 | Cutie automată | 40 |
| 5 | Dezaburire geamuri | 30 |
| 6 | Scaun încălzit | 30 |
| 7 | – | – |
| 8 | Încălzitor | 40 |
| 9 | Radio | 10 |
| 10 | Iluminare interioară | 10 |
| 11 | Oglindă exterioară încălzită | 7,5 |
| 12 | Modul control electronic | 7,5 |
| 13 | Intermitență ștergător parbriz | 20 |
| 14 | Far spate (dreapta) | 7,5 |
| 15 | Far spate (stânga) | 7,5 |
| 16 | Motor | 20 |
| 17 | Pompă combustibil | 15 |
| 18 | Claxon | 10 |
| 19 | Faruri de întâlnire (stânga) | 10 |
| 20 | Faruri de întâlnire (dreapta) | 10 |
| 21 | – | – |
| 22 | – | – |
| 23 | Oglinzi retrovizoare exterioare | 7,5 |
| 24 | Far spate proiectoare de ceață | 7,5 |
| 25 | Priză accesoriu | 15 |
| 26 | Scaun spate | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Semnalizator | 10 |
| 32 | – | – |
| 33 | Închidere uși | 15 |
| 34 | Faruri față proiectoare de ceață | 15 |
| 35 | Far de drum (stânga) | 10 |
| 36 | Far de drum (dreapta) | 10 |
| 37 | Lumina de marșarier | 7,5 |
| 38 | Control motor | 7,5 |
| 39 | Bobine de aprindere | 10 |
| 40 | Contor kilometraj | 7,5 |
| 41 | Releu | 7,5 |
| 42 | Lumini de stop | 15 |
| 43 | Climatizare | 7,5 |
| 44 | – | – |
Releu
| Nr | Releu |
|---|---|
| Nr | Releu |
| 1 | Releu geamuri electrice |
| 2 | Releu claxon |
| 3 | — |
| 4 | Releu far spate proiectoare de ceață |
| 5 | Releu demaror |
| 6 | Releu gestionare motor |
| 7 | — |
| 8 | — |
| 9 | Releu far proiectoare de ceață |
| 10 | Releu ventilator încălzitor |
| Nr | Releu |
|---|---|
| 11 | — |
| 12 | Releu control transmisie |
| 13 | Conector alimentare accesoriu |
| 14 | — |
| 15 | — |
| 16 | Releu ștergător |
| 17 | Releu lunetă încălzită spate |
| 18 | Releu încălzire scaun |
| 19 | Releu faruri de întâlnire |
| 20 | Releu faruri de drum |
| 21 | — |
Cutia de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.
Schema cutiei de siguranțe
Nr
Amperaj [A]
Descriere
1
120A
Siguranță/bloc releu bord
2
120А/175A
Alternator
3
40А
Sistem antiblocare roți (ABS)/ESP
4
60A
Servodirecție
5
30A
Sistem antiblocare roți (ABS)/ESP
6
80A
Siguranță/bloc releu bord
