Volkswagen Jetta (2005-2010) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Jetta (2005–2010), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Volkswagen Jetta (2005-2010) – schema siguranței
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010.
Siguranța brichetă (priză de alimentare) în Volkswagen Jetta este siguranța 24 în bloc siguranțe din compartiment motor.

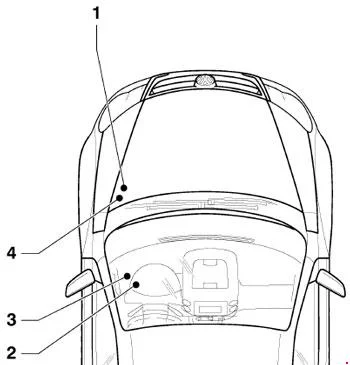

Poziție
- Bloc siguranțe în compartiment motor
- Suport releu în unitatea de control a alimentării (în stânga sub bord)
- Panou siguranțe bord
- Suport releu suplimentar, sub bloc în compartiment motor

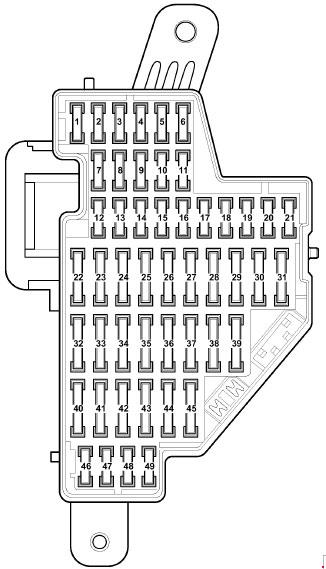

Panou siguranțe bord
| Număr |
Amperaj [A] |
Descriere |
| 1 | 10 | T16 – Conector diagnostic (T16 / 1) J623 – Unitate control motor J757 – Releu alimentare componente motor (167) (din mai 2005) J538 – Unitate control pompă combustibil (din mai 2005) J485 – Releu funcționare încălzitor auxiliar (din 2006) N79 – Element încălzitor ventilare carter (din 2006) G70 – Măsurător masă aer (din 2006) J431 – Controler reglare fascicul faruri (din 2006) |
| 2 | 5 | J104 – Unitate control Sistem antiblocare roți (ABS) E132 – Comutator sistem control tracțiune E256 – Buton TCS și ESP E492 – Buton afișare presiune pneuri F – Comutator lumini frână (jos; din noiembrie 2005) |
| 10 | J623 – Controler motor (din 2006) V49 – Motor control fascicul far dreapta (din 2006) V48 – Motor control fascicul far stânga (din 2006) E102 – Reglator control fascicul faruri (din 2006) J538 – Controler pompă combustibil (din 2006) J345 – Unitate control detector remorcă (din 2006) J587 – Unitate control senzori manetă cutie (din 2006) J533 – Interfață diagnostic bus date (din 2006) J285 – Unitate control în panoul bord (din 2006) J500 – Controler servodirecție (din 2006) J104 – ABS cu controler EDL (din 2006) E132 – Comutator sistem control tracțiune (din 2006) E256 – Buton TCS și ESP (din 2006) G476 – Senzor poziție pedală frână (din 2006) E1 – Comutator lumini (din 2006) F47 – Comutator pedală frână, (din noiembrie 2005) |
|
| 3 | 10 | J500 – Unitate control servodirecție (până în mai 2005) |
| 5 | J234 – Unitate control sistem airbag (din mai 2005) | |
| 4 | 5 | E16 – Comutator încălzire / ieșire căldură G65 – Senzor presiune înaltă J131 – Controler scaun încălzit partea șoferului J132 – Controler scaun încălzit partea pasagerului față J255 – Controler Climatronic K216 – Martor avertizare program stabilizare 2 (din mai 2005) M17 – Bec lumină marșarier (din mai 2005) E422 – Buton afișare presiune pneuri (din mai 2005) G266 – Senzor nivel și temperatură ulei (înalt; din mai 2005) J530 – Controler deschidere ușă garaj (din mai 2006) G128 – Senzor ocupare scaun, față partea pasagerului (din mai 2006) Y7 – Oglindă retrovizoare interioară automată anti-orbire (din mai 2006) Z20 – Element încălzitor pulverizator stânga (din mai 2006) Z21 – Element încălzitor pulverizator dreapta (din mai 2006) |
| 10 | G266 – Senzor nivel ulei și temperatură ulei (înalt; din noiembrie 2005) M17 – Lumină marșarier (înalt; din noiembrie 2005) J255 – Controler Climatronic (înalt; din noiembrie 2005) G65 – Senzor presiune înaltă (înalt; din noiembrie 2005) E16 – Comutator încălzire și putere încălzitor (înalt; din noiembrie 2005) J530 – Controler deschidere ușă garaj (înalt; din noiembrie 2005) N253 – Brichetă deconectare baterie (înalt; din noiembrie 2005) Y7 – Oglindă retrovizoare interioară automată anti-orbire (înalt; din noiembrie 2005) E422 – Buton afișare presiune pneuri (înalt; din noiembrie 2005) K216 – Martor avertizare program stabilizare 2 (înalt; din noiembrie 2005) Z20 – Element încălzitor pulverizator stânga (înalt; din noiembrie 2005) Z21 – element încălzitor pulverizator dreapta (înalt; din noiembrie 2005) L71 – Iluminare comutator sistem control tracțiune (înalt; din noiembrie 2005) J301 – Controler sistem climatizare (înalt; din mai 2007) |
|
| 5 | 5 | F47 – Comutator pedală frână sistem cruise control (până în mai 2005) G476 – Senzor poziție ambreiaj J431 – Unitate control reglare fascicul faruri (din mai 2005) J500 – Controler servodirecție (din mai 2005) J745 – Control iluminare curbe și fascicul faruri unitate, pe far dreapta (înalt; decembrie 2006) |
| 10 | J745 – Unitate control fascicul lumini curbe și faruri, pe far dreapta (jos; din mai 2006), (înalt; din mai 2007) | |
| 6 | 5 | J285 – Unitate control în panoul bord (până în mai 2006) J538 – Unitate control pompă combustibil (până în mai 2006) J533 – Interfață diagnostic bus date (până în mai 2006) F125 – Comutator multifuncțional (până în mai 2006) J587 – Unitate control senzori manetă cutie (până în mai 2006) F189 – Comutator Tiptronic (până în mai 2006) J745 – Unitate control lumini curbe și fascicul faruri, pe far stânga (stare înaltă; decembrie 2006) |
| 10 | J745 – Unitate control fascicul lumini curbe și faruri, pe far stânga (jos; din mai 2006), (Înalt; din mai 2007) | |
| 7 | 5 | J431 – Unitate control reglare fascicul faruri (până în mai 2005) Y7 – Oglindă retrovizoare interioară automată anti-orbire (din mai 2005) Nealocat (din mai 2006) |
| 8 | 5 | Y7 – Oglindă retrovizoare interioară automată anti-orbire (până în mai 2005) |
| 10 | J345 – Unitate control detector remorcă (din mai 2005) Nealocat (din mai 2006) |
|
| 9 | 5 | Nealocat (până în mai 2005) J503 – Unitate control cu display pentru sistem radio și navigație (doar unitate sistem navigație comercial) (din mai 2005) Nealocat (din mai 2006) |
| 10 | 5 | J412 – Unitate control electronică gestionare telefon mobil (până în mai 2005) J530 – Unitate control funcționare ușă garaj (din mai 2005) J706 – Unitate control recunoaștere ocupare scaun (din mai 2005) Nealocat (din mai 2006) |
| 11 | 5 | J345 – Unitate control detector remorcă (până în mai 2005) Nealocat (din mai 2005) |
| 10 | J745 – Unitate control fascicul lumini curbe și faruri, pe far dreapta (din mai 2007) | |
| 12 | 10 | J386 – Unitate control ușă șofer. J387 – Unitate control ușă pasager |
| 13 | 10 | E1 – Comutator lumini T16 – Conector diagnostic (T16 / 16) F47 – Comutator pedală frână (din mai 2005) G397 – Senzor detectare ploaie și lumină (din 2006) G197 – Transmițător câmp magnetic pentru busolă (din 2006) |
| 14 | 5 | F – Comutator lumini frână (jos; din mai 2005) J217 – Controler cutie automată |
| 10 | J587 – Controler senzori manetă cutie (din 2006) R149 – Receptor telecomandă pentru încălzitor auxiliar lichid (din 2006) J301 – Controler sistem climatizare (din 2006) J255 – Controler Climatronic (din 2006) E16 – Putere încălzitor / comutator căldură (din 2006) J446 – Controler asistență parcare (din 2006) J104 – ABS cu controler EDL (din 2006) E94 – Reglator scaun încălzit partea șoferului (din 2006) E95 – Reglator scaun încălzit partea pasagerului față (din mai 2006) J217 – Controler cutie automată (din noiembrie 2005) |
|
| 15 | 7.5 | J519 – Unitate control alimentare (iluminare interioară) |
| 16 | 10 | E16 – Comutator ieșire încălzitor / căldură J301 – Controler sistem climatizare J255 – Controler Climatronic R149 – Receptor telecomandă pentru încălzitor auxiliar lichid Nealocat (din mai 2006) |
| 5 | J515 – Unitate control selecție antenă (înalt; din noiembrie 2005) | |
| 17 | 5 | G397 – Senzor ploaie și lumină (până în mai 2006) J515 – Unitate control selecție antenă (până în mai 2006) G273 – Senzor monitorizare interior (din 2006) G384 – Transmițător înclinare vehicul (din 2006) H12 – Semnal acustic (din 2006) |
| 18 | 5 | J446 – Unitate control asistență parcare J587 – Unitate control senzori manetă cutie Nealocat (din 2006) |
| 19 | 5 | J754 – Memorie date accidente |
| 20 | 5 | J104 – ABS cu unitate control EDL Nealocat (din 2006) |
| 21 | 5 | J503 – Unitate control cu display pentru radio și sistem navigație (doar unitate sistem navigație comercial) (până în mai 2005) Nealocat (din mai 2005) J542 – Unitate control reglaj turații motor, în spațiul față stânga pentru picioare (vehicule speciale) (înalt; din mai 2007) J378 – unitate control PDA (vehicule speciale) (din mai 2007) |
| 22 | 40 | V2 – Ventilator aer proaspăt (Climatronic) N253 – Brichetă izolare baterie (baterie spate) (înalt; din mai 2005) |
| 23 | 30 | J386 – Controler ușă șofer (reglator geam) J387 – Controler ușă pasager față (reglator geam) |
| 25 | J388 – Controler ușă spate stânga (bloc central) (sus; din mai 2007) J389 – Controler ușă spate dreapta (bloc central) (sus; din mai 2007) J393 – Controler central sistem confort (sus; din mai 2007) |
|
| 25 | 25 | Z1 – Geam spate încălzit J301 – Controler sistem climatizare (doar cu încălzitor auxiliar lichid) E16 – Comutator ieșire încălzitor / căldură (doar cu încălzitor auxiliar lichid) N24 – Rezistență serie ventilator aer proaspăt (doar cu încălzitor auxiliar lichid) |
| 26 | 20 | Priză U5 – 12 V (portbagaj) (până în mai 2006) |
| 30 | J388 – Controler ușă spate stânga (regulator geam) (din mai 2006) J389 – Controler ușă spate dreapta (regulator geam) (din mai 2006) |
|
| 27 | 15 | J538 – Controler pompă combustibil G6 – Pompă presiune sistem combustibil J17 – Controler pompă combustibil J643 – Releu alimentare combustibil (din mai 2006) |
| 28 | 10 | Punct de încărcare lanternă electrică Mag-Lite (interfață vehicul special) (până în mai 2005) |
| 30 | U13 – Transformator cu priză, 12V-230V (din mai 2005) Nealocat (din mai 2006) |
|
| 25 | Priză vehicule speciale (nu pentru USA / Canada) (sus; din noiembrie 2005) | |
| 29 | 10 | J220 / J623 – Controler Motronic J248 / J623 – Controler sistem injecție directă diesel G70 – Măsurător masă aer (AXX) N79 – Element încălzitor ventilare carter (BUB, BMJ) Nealocat (din 2006) |
| 30 | 5 | J234 – Unitate control airbag (până în mai 2005) K145 – Martor avertizare dezactivare airbag pasager față (până în mai 2005) |
| 10 | N30 – Injector, cilindru 1 (din mai 2005) N31 – Injector, cilindru 2 (din mai 2005) N32 – Injector, cilindru 3 (din mai 2005) N33 – Injector, cilindru 4 (din mai 2005) |
|
| 20 | N30 – Injector, cilindru 1 N31 – Injector, cilindru 2 N32 – Injector, cilindru 3 N33 – Injector, cilindru 4 N83 – Injector, cilindru 5 N84 – Injector, cilindru 6 J217 – Controler cutie automată (din 2006) J743 – Mecatronică pentru cutie cu dublu ambreiaj (din 2006) |
|
| 31 | 5 | F4 – Comutator lumini marșarier (până în mai 2005) J743 – Mecatronică pentru cutie cu dublu ambreiaj (până în mai 2005) |
| 20 | V192 – Pompă gol frâne (din mai 2005) | |
| 32 | 30 | J388 – Controler ușă spate stânga (regulator geam) (până în mai 2006) J389 – Controler ușă spate dreapta (regulator geam) (până în mai 2006) U13 – Transformator cu priză, 12V-230V (din mai 2006) U27 – Transformator cu priză, 12V- 15 V, (USA / Canada) (din mai 2006) |
| 33 | 25 | J245 – Unitate control reglare glisantă trapă |
| 34 | 15 | V125 – Motor reglare longitudinală suport lombar șofer
V126 – Motor reglare longitudinală suport lombar scaun pasager față V129 – Motor reglare înălțime suport lombar scaun șofer V130 – Motor reglare înălțime suport lombar scaun pasager față |
| 35 | 5 | G273 – Senzor monitorizare interior G384 – Transmițător înclinare vehicul H12 – Semnal acustic Nealocat (din 2006) |
| 36 | 20 | V11 – Pompă sistem pulverizatoare faruri J39 – Releu sistem pulverizatoare faruri |
| 37 | 30 | J131 – Unitate control încălzire scaun șofer J132 – Unitate control încălzire scaun pasager față |
| 38 | 10 | J23 – Unitate control rotativă sistem lumini și sirenă (până în mai 2005) Nealocat (din mai 2005) J745 – Unitate control fascicul lumini curbate și far, pe far stânga (din mai 2007) |
| 20 | J388 – Controler ușă spate stânga (bloc central), NAR, cu releu semnal acustic J641) (din mai 2006) J389 – Controler ușă spate dreapta (bloc central), NAR, cu releu semnal acustic J641) (din mai 2006) J393 – Unitate centrală control sistem confort (doar VR6) (din mai 2006) |
|
| 39 | 20 | Nealocat (până în mai 2005) J217 – Controler cutie automată (din mai 2005) Nealocat (din mai 2006) |
| 40 | 40 | E16 – Comutator ieșire încălzitor / căldură (ventilator aer proaspăt) J301 – Unitate control sistem climatizare (ventilator aer proaspăt) |
| 5 | E16 – Comutator ieșire încălzitor / căldură (ventilator aer proaspăt) (sus; din noiembrie 2005) J301 – Controler sistem climatizare (ventilator aer proaspăt) (sus; din noiembrie 2005) |
|
| 41 | 15 | V12 – Motor ștergător spate (până în mai 2006) |
| 20 | V12 – Motor ștergător spate (din mai 2006) J519 – Unitate control alimentare (dublă pompă pulverizator) (BSG J1) (din mai 2006) |
|
| 42 | 15 | J729 – Releu dublu pompă pulverizator 1 (până în mai 2005) J730 – Releu dublu pompă pulverizator 2 (până în mai 2005) J519 – Unitate control alimentare (dublă pompă pulverizator) (BSG J1) (din mai 2005) |
| 20 | U1 – Brichetă (din mai 2006) U9 – Brichetă spate (din mai 2006) U5 – Priză 12 V (unitate investigativă) (din mai 2006) |
|
| 43 | 15 | J345 – Unitate control detector remorcă |
| 44 | 20 | J345 – Unitate control detector remorcă |
| 45 | 15 | J345 – Unitate control detector remorcă |
| 46 | 5 | Z20 – Element încălzitor pulverizator stânga Z21 – Element încălzitor pulverizator dreapta E94 – Regulator scaun încălzit șofer E95 – Regulator scaun încălzit pasager față Nealocat (din mai 2006) |
| 47 | 5 | J485 – Releu funcționare încălzitor auxiliar Nealocat (din mai 2006) |
| 48 | 10 | Nealocat (până în mai 2005) Încărcător pentru Mag-Lite și radio manual bidirecțional (din mai 2005) |
| 49 | 5 | E1 – Comutator iluminare Nealocat (din mai 2006) |

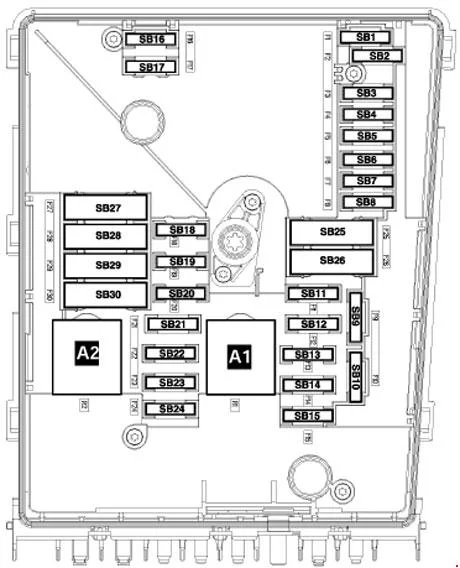

Bloc siguranțe compartiment motor (jos)
| Număr |
Amperaj [A] |
Descriere |
| F1 | 20 | J393 – Unitate centrală control sistem confort Nealocat (din mai 2006) |
| F2 | 5 | J527 – Unitate control electronic coloană volan |
| F3 | 5 | J519 – Unitate control alimentare |
| F4 | 30 | J104 – Unitate control Sistem antiblocare roți (ABS) |
| F5 | 15 | J743 – Unitate control mecatronică (până în mai 2006) (Din mai 2007) |
| 30 | J743 – Unitate control mecatronică (din mai 2006) J285 – Unitate control în panoul bord (din mai 2006) |
|
| F6 | 5 | J285 – Unitate control în panoul bord |
| F7 | 15 | J608 – Unitate control special vehicul |
| 25 | J608 – Unitate control special vehicul (din mai 2006) | |
| 30 | J743 – Unitate control mecatronică (0AM) (din mai 2007) | |
| F8 | 15 25 |
J503 – Unitate control cu display radio și navigație R – Radio R – Pregătire pentru radio și sistem navigație cu TV (modele pentru Japonia) |
| F9 | 5 | J412 – Unitate control electronic gestionare telefon mobil |
| F10 | 5 | J317 – Terminal 30 releu tensiune alimentare |
| 10 | J623 – Unitate control motor | |
| 5 | J359 – Releu putere termică joasă | |
| F11 | 20 | J364 – Unitate control auxiliar încălzitor |
| F12 | 5 | J533 – Interfață diagnostică bus date |
| F13 | 30 | J623 – Controler motor (doar modele cu motor diesel) J623 – Controler motor (benzină) (din mai 2007) |
| 25 | J623 – Controler motor benzină (doar modele cu motor benzină) (până în mai 2007) | |
| F14 | 20 | N152 – Transformator aprindere N70-N323 – Bobine de aprindere cu grad ieșire |
| F15 | 10 | Z62 – Încălzitor cu sondă lambda 3 Z19 – Încălzitor cu sondă lambda G39 – Sondă lambda G108 – Sondă lambda 2 înainte de catalizator G130 – Sondă lambda după catalizator |
| 5 | G131 – Sondă lambda 2 după catalizator G287 – Sondă lambda 3 după catalizator J17 – Releu pompă combustibil J179 – Unitate control automată perioadă iluminare J360 – Releu putere termică mare (370) |
|
| F 16 | 30 | J104 – Unitate control Sistem antiblocare roți (ABS) |
| F17 | 15 | H2 – Claxon ascuțit H7 – Claxon jos J519 – Unitate control alimentare (din mai 2006) |
| F18 | 30 | J608 – Unitate control special vehicul (până în mai 2006) R12 – Amplificator |
| F19 | 30 | J400 – Unitate control motor ștergător V216 – Motor ștergător geam față partea șoferului |
| F20 | 40 | Nealocat (până în mai 2006) J179 – Unitate control automată perioadă iluminare (SDI) (din mai 2006) |
| 10 | V50 – Pompă circulație lichid răcire continuă (din mai 2007) | |
| F21 | 15 | Z19 – Încălzitor cu sondă lambda (până în mai 2006) G39 – Sondă lambda (până în mai 2006) G130 – Sondă lambda după catalizator (până în mai 2006) J583 – Unitate control senzor NOx (până în mai 2006) |
| 10 | Z28 – Încălzitor cu sondă lambda G39 – Sondă lambda G130 – Sondă lambda după catalizator (din mai 2006) J583 – Unitate control senzor NOx (din mai 2006) Z28 – Încălzitor cu sondă lambda (din mai 2006) |
|
| 20 | V192 – Pompă gol frâne (din mai 2007) | |
| F22 | 5 | F47 – Comutator pedală frână (până în noiembrie 2005) G476 – Transmițător poziție ambreiaj |
| F23 | 5 | J299 – Releu pompă secundară aer (BSF) |
| 10 | N18 – Supapă recirculare gaze de eșapament N75 – Electrovalvă reglare presiune supraalimentare (până în mai 2006) N80 – Supapă electromagnetică 1 sistem filtru cu cărbune activ (din mai 2006) V144 – Pompă diagnostic sistem combustibil (BGQ, BGP) N345 – Radiator recirculare gaze de eșapament supapă comutare N381 – supapă comutare radiator gaze de eșapament cu recirculare gaze de eșapament 2 (până în mai 2006) N276 – supapă reglare presiune combustibil (din mai 2006) J623 – controler motor (din mai 2006) N156 – supapă comutare colector admisie variabil (din mai 2006) |
|
| 15 | N276 – Supapă reglare presiune combustibil (până în mai 2006) N218 – Supapă admisie aer secundar (din mai 2006) N276 – Supapă reglare presiune combustibil (din mai 2007) J623 – Controler motor (din mai 2007) N156 – Supapă comutare colector admisie variabil (din mai 2007) |
|
| F24 | 10 | F265 – Termostat controlat hartă sistem răcire motor J293 – Controler ventilator radiator N18 – Supapă recirculare gaze de eșapament N80 – Supapă electromagnetică 1 filtru cu cărbune activ N156 – Supapă comutare colector admisie cu viteză variabilă N205 – Supapă controler arbore cu came admisie 1 N316 – Supapă clapetă colector admisie |
| F25 | 40 | J519 – Unitate control alimentare (până în mai 2006) |
| 30 | J519 – Unitate control alimentare (A / 1) (din mai 2006) | |
| F26 | 40 | J519 – Unitate control alimentare (până în mai 2006) |
| 30 | J519 – Unitate control alimentare (D / 1) (din mai 2006) | |
| F27 | 50 | J179 – Unitate control automată perioadă iluminare |
| 40 | J299 – Releu pompă secundară aer | |
| F28 | 40 | J681 – Terminal 15 releu tensiune alimentare 2 |
| F29 | 50 | J496 – Releu suplimentar pompă lichid răcire S44 – Siguranță termică reglare priză 1 |
| F30 | 50 | Nealocat (până în mai 2006) J59 – Releu dezactivare contact X (din mai 2006) |
| 40 | J519 – Unitate control alimentare (I / 1) (din mai 2007) | |
| Releu | ||
| A1 | Terminal 30 releu tensiune alimentare -J317- (458) Terminal 30 releu tensiune alimentare -J317- (100) Terminal 30 releu tensiune alimentare -J317- (370) |
|
| A2 | Releu pompă aer secundar -J299- (100) Senzor pentru măsurare curent -G582- (488; până în mai 2006 doar cod motor BLG) Pod cabluri (doar modele cu motor diesel) |
|

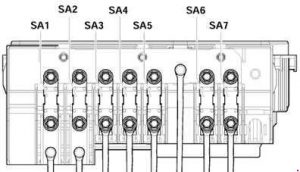

Numărul cod releu 100 este înlocuit de numărul cod releu 370 în funcție de anul producției.
| Număr |
Amperaj [A] |
Descriere |
| 1 | 150 | C – Alternator (90A / 120A) |
| 200 | C – Alternator (140A) | |
| 2 | 80 | J500 – Controler servodirecție
V187 – Motor electromecanic servodirecție |
| 3 | 50 | J293 – Controler ventilator radiator V7 – Ventilator radiator V177 – Ventilator radiator 2 |
| 4 | 40 |
Echipament special (până în mai 2006)
J359 – Releu putere termică redusă (1° grad), (din decembrie 2006)
Z35 – Element suplimentar încălzitor aer (din decembrie 2006) |
| 5 | 100 |
Siguranțe pe suport cutie de siguranțe C, în partea stângă sub bord SC43-SC45, SC28, SC22, SC18, SC19, SC12, (până în noiembrie 2005)
Siguranțe pe suport cutie de siguranțe C, în partea stângă sub bord SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (din noiembrie 2005)
J604 – Unitate control auxiliar încălzitor aer (până în noiembrie 2005) |
| 6 | 80 | Siguranțe pe suport cutie de siguranțe C, în partea stângă sub bord SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Releu putere termică mare (1° și 3° grad), (din decembrie 2006) Z35 – Element auxiliar încălzitor aer (din noiembrie 2006)
|
| 100 | J604 – Unitate control auxiliar încălzitor aer (din noiembrie 2005) Z35 – Încălzitor auxiliar aer (din noiembrie 2005) Echipament opțional |
|
| 7 | 50 | Gestionare remorcă |
| 40 | Echipament special, persoane cu dizabilități | |
| 30 | Echipament special, unitate investigații penale |

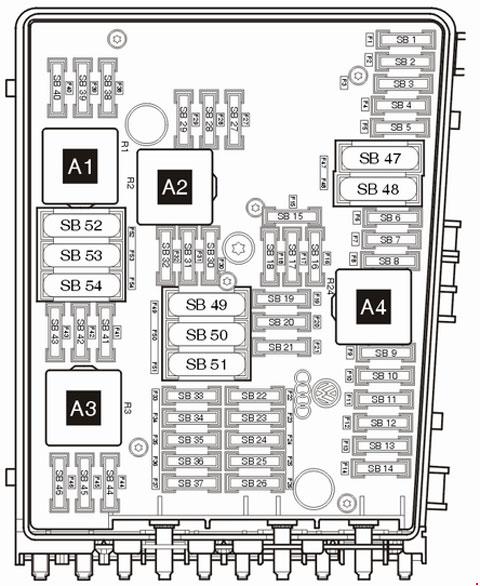

Bloc siguranțe compartiment motor (sus)
<td
| Număr |
Amperaj [A] |
Descriere |
| F1 | 30 | J104 – Sistem antiblocare roți (ABS) cu modul control EDL |
| F2 | 30 | J104 – Sistem antiblocare roți (ABS) cu modul control EDL |
| F3 | 20 | J393 – Modul control central sistem confort V217 – Motor ștergător partea pasagerului (din mai 2005) Gol (din noiembrie 2005) |
| F4 | 5 | J519 – Modul control alimentare |
| F5 | 20 | H2 – Claxon înalt (până în mai 2005) H7 – Claxon jos (până în mai 2005) |
| 15 | J519 – Modul control alimentare (claxon) (din mai 2005) | |
| F6 | 5 | N276 – Electrovalvă reglare presiune combustibil (până în mai 2005) |
| 15 | N276 – Electrovalvă reglare presiune combustibil (din mai 2005) J17 – Pompă combustibil (din mai 2007) |
|
| 20 | N152 – Transformator aprindere (până în mai 2005) N… – Bobine de aprindere 1-4 cu grad ieșire (până în mai 2005) |
|
| F7 | 5 | F47 – Comutator pedală frână sistem cruise control G476 – Transmițător poziție ambreiaj Gol (din noiembrie 2005) |
| 40 | SF2 – Siguranță 2 pe suport bloc siguranțe F (baterie spate) (din mai 2007) | |
| F8 | 10 | F265 – Termostat controlat hartă sistem răcire motor N205 – Electrovalvă control arbore cu came admisie 1 N80 – Electrovalvă 1 filtru cărbune activ (impulsiv) N18 – Electrovalvă recirculare gaze evacuare N316 – Electrovalvă control clapetă aer în colector admisie V157 – Motor clapetă colector admisie N79 – Carter element încălzire ventilare N156 – Electrovalvă comutare colector admisie cu lungime variabilă J293 – Controler ventilator radiator Gol (din mai 2005) |
| 15 | R190 – Receptor radio digital satelit (din mai 2007) | |
| F9 | 10 | J583 – Modul control senzor NOx (până în mai 2005) J179 – Modul control automat perioadă iluminare (până în mai 2005) J17 – Releu pompă combustibil (până în mai 2005) N249 – Electrovalvă recirculare aer turbocompresor (din mai 2005) N80 – Electrovalvă activată filtru cărbune 1 (din mai 2005) N75 – Electrovalvă reglare presiune supraalimentare (din mai 2005) |
| F10 | 10 | G130 – Senzor oxigen după catalizator (până în mai 2005) G131 – Senzor oxigen 2 după catalizator (până în mai 2005) N18 – Electrovalvă recirculare gaze evacuare (până în mai 2005) N75 – Electrovalvă reglare presiune supraalimentare (până în mai 2005) N345 – Electrovalvă comutare radiator gaze evacuare cu recirculare gaze evacuare (până în mai 2005) J299 – Releu pompă aer secundară (până în mai 2005) Gol (din mai 2005) V144 – Pompă diagnostic sistem combustibil (USA / Canada) (din noiembrie 2005) G42 – Senzor temperatură aer admisie (din mai 2007) G70 – Măsurător masă aer (din mai 2007) |
| F11 | 25 | J220 – Modul control Motronic (până în mai 2005) |
| 30 | J361 – Modul control Simos (până în mai 2005) J248 – Modul control sistem injecție directă diesel (până în mai 2005) |
|
| 10 | Z19 – Încălzitor cu senzor oxigen (din mai 2005) Z28 – Încălzitor cu senzor oxigen 2 (din mai 2007) |
|
| F12 | 15 | G39 – Senzor oxigen (AXW, BAG, BCA, BKG, BLP, BLX și BLY) (până în mai 2005) G108 – Senzor oxigen 2 (AXW, BLX și BLY) (până în mai 2005) G130 – Senzor oxigen după catalizator (BCA) (până în mai 2005) J583 – Modul control senzor NOx (BAG, BKG și BLP) (până în mai 2005) |
| 10 | Z29 – Încălzitor cu senzor oxigen 1 după catalizator (din mai 2005) Z30 – Încălzitor cu senzor oxigen 2 după catalizator (din mai 2007) |
|
| F13 | 15 | J217 – Controler cutie automată (până în mai 2005) J743 – Mecatronică pentru cutie cu dublu ambreiaj |
| 30 | J743 – Modul control mecatronică (din mai 2007) | |
| F14 | – | Gol |
| F15 | 40 | B – Demaror (terminal 50) (până în mai 2005) |
| 10 | V50 – Pompă circulație lichid răcire (din mai 2005) | |
| F 16 | 15 | J527 – Modul control electronic coloană direcție (până în mai 2005) |
| 5 | J104 / J527 – Modul control coloană direcție (din mai 2005) | |
| F17 | 10 | J285 – Modul control afișaj în bord (până în mai 2005) |
| 5 | J285 – Modul control în bord (din mai 2005) | |
| F18 | 30 | J608 – Modul control vehicul special (până în mai 2005) R12 – Amplificator (din mai 2005) J608 – Modul control pentru vehicule speciale (din mai 2007) |
| F19 | 15 | R – Radio J503 – Modul control cu afișaj sistem radio și navigație (până în mai 2005) R19 – Radio digital satelit (din mai 2007) |
| F20 | 10 | J412 – Modul control electronic gestionare telefon mobil (telefon / pregătire pentru telefon) J503 – Modul control cu afișaj sistem radionavigație (din mai 2005) |
| 5 | J412 – Modul control electronic gestionare telefon mobil (din noiembrie 2005) | |
| F21 | – | Gol |
| F22 | – | Gol |
| F23 | 10 | Gol (până în mai 2005) J623 – Controler motor (din mai 2005) J271 – Releu alimentare curent Motronic (100) (din mai 2005) |
| 5 | J623 – Modul control motor (din noiembrie 2005) |
| F24 | 10 | J533 – Interfață diagnostică bus date (până în mai 2005) |
| 5 | J533 – Interfață diagnostică bus date (din mai 2005) | |
| F25 | 40 | Nealocat (până în mai 2007) J519 – Unitate control alimentare (A1) (din mai 2007) |
| F26 | 10 | J220 – Unitate control Motronic (până în mai 2005) Nealocat (din mai 2005) |
| 5 | J248 – Unitate control sistem injecție directă diesel (până în mai 2005) J317 – Releu tensiune alimentare terminal 30 (până în mai 2007) |
|
| 40 | J519 – Unitate control alimentare (D1) (din mai 2007) | |
| F27 | 10 | N79 – Element încălzire pentru ventilare carter (până în mai 2005) Nealocat (din mai 2005) |
| F28 | 20 | J217 – Unitate control cutie automată (până în mai 2005) F125 – Comutator multifuncțional (până în mai 2005) |
| 25 | J623 – Unitate control motor (din mai 2005) | |
| F29 | 20 | N… – Bobine de aprindere 1-4 cu grad ieșire (până în mai 2005) N… – Injectoare, cilindri 1-4 (până în mai 2005) |
| 5 | J496 – Releu suplimentar pompă lichid răcire (din mai 2005) J299 – Releu pompă secundară aer (din mai 2005) |
|
| F30 | 20 | J162 – Unitate control încălzitor (până în mai 2005) J485 – Releu auxiliar funcționare încălzitor (din mai 2005) |
| F31 | 25 | V – Motor ștergător parbriz față (până în mai 2005) |
| 30 | V – Motor ștergător parbriz față (din mai 2005) | |
| F32 | 10 | N… – Injectoare (până în mai 2005) Nealocate (din mai 2005) |
| F33 | 15 | G6 – Pompă presiune sistem combustibil (până în mai 2005) Nealocat (din mai 2005) |
| F34 | – | Nealocat |
| F35 | – | Nealocat |
| F36 | – | Nealocat |
| F37 | – | Nealocat |
| F38 | 10 | V48 – Motor control fascicul far stânga (până în mai 2005) V49 – Motor control fascicul far dreapta (până în mai 2005) J293 – Controler ventilator radiator (din mai 2005) N205 – Electrovalvă control arbore cu came evacuare 1 (din noiembrie 2005) N112 – Electrovalvă admisie aer secundar (din mai 2007) N321 – Electrovalvă clapetă evacuare 1 (din mai 2007) N320 – Electrovalvă admisie aer secundar 2 (din mai 2007) V144 – Pompă diagnostic sistem combustibil (din mai 2007) N80 – Filtru cărbune activ electrovalvă 1 (din mai 2007) N156 – Electrovalvă admisie aer secundar (din mai 2007) N318 – Electrovalvă control arbore cu came evacuare 1 (din mai 2007) |
| F39 | 5 | G226 – Senzor nivel ulei și temperatură ulei (până în noiembrie 2005) F – Comutator lumină frână (până în noiembrie 2005) F47 – Comutator pedală frână (din noiembrie 2005) G476 – Senzor poziție ambreiaj (din noiembrie 2005) |
| F40 | 20 | Suport cutie de siguranțe bord (SC1-SC6, SC7-SC11, SC29-SC31) (până în mai 2005) N70 – Bobină aprindere 1 cu grad ieșire (din mai 2005) N127 – Bobină aprindere 2 cu grad ieșire (din mai 2005) N291 – Bobină aprindere 3 cu grad ieșire (din mai 2005) N292 – Bobină aprindere 4 cu grad ieșire (din mai 2005) |
| F41 | – | Nealocat |
| F42 | 10 | G70 – Măsurător masă aer (AZV, BKC, BKD, BDK, BJB) J757 – Releu alimentare curent componente motor (din noiembrie 2005) |
| 5 | J49 – Releu pompă combustibil electrică 2 (BGU, BCA) J271 – Releu alimentare curent Motronic (până în noiembrie 2005) |
|
| F43 | 30 | Nealocat (până în mai 2005) N70 – Bobină aprindere 1 cu grad ieșire (din mai 2005) N127 – Bobină aprindere 2 cu grad ieșire (din mai 2005) N291 – Bobină aprindere 3 cu grad ieșire (din mai 2005) N292 – Bobină aprindere 4 cu grad ieșire (din mai 2005) N323 – Bobină aprindere 5 cu grad ieșire (din mai 2005) N324 – Bobină aprindere 6 cu grad ieșire (din mai 2005) |
| F44 | – | Nealocat |
| F45 | – | Nealocat |
| F46 | – | Nealocat |
| F47 | 40 | J519 – Unitate control alimentare (până în noiembrie 2005) |
| 30 | J519 – Unitate control alimentare (D / 1 stânga) (din noiembrie 2005) | |
| F48 | 40 | J519 – Unitate control alimentare (până în noiembrie 2005) |
| 30 | J519 – Unitate control alimentare (A / 1 dreapta) (din noiembrie 2005) | |
| F49 | 40 | Nealocat (până în mai 2005) J681 – Terminal 15 releu tensiune alimentare 2 (din mai 2005) SF2 – Siguranță în suport cutie de siguranțe F (baterie spate) (din noiembrie 2005) J519 – Unitate control alimentare (L1) (din noiembrie 2005) |
| F50 | – | Nealocat |
| F51 | 50 | Q10 – Bujie aprindere 1 (până în mai 2005) Q11 – Bujie aprindere 2 (până în mai 2005) Q12 – Bujie aprindere 3 (până în mai 2005) Q13 – Bujie aprindere 4 (până în mai 2005) |
| 40 | J299 / V101 – Releu pompă secundară aer (din mai 2005) | |
| F52 | 50 | J519 – Unitate control alimentare SC40-SC42, SC46, SC47, SC49 (până în mai 2005) |
