Mitsubishi Carisma (1995-2004) – cutia de siguranțe
Mitsubishi Carisma – schema cutiei de siguranțe
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

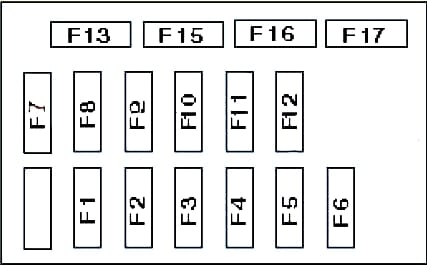

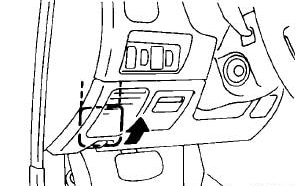

Cutia de siguranțe și relee în partea pasagerului
Se află sub bord pe partea șoferului.
Descriere
| F1 | 15A Brichetă, ceas. |
| F2 | 10A Oglinzi exterioare electrice, control semnal al închiderii centralizate |
| F3 | 10A Imobilizator, semnalizatoare, lumini de avarie, sistem SRS (airbag) |
| F4 | 15A Sistem de climatizare, spălător faruri, trapă, sistem iluminare de zi |
| F5 | 15A Închidere centralizată |
| F6 | 20A Ștergător parbriz, spălător parbriz, ștergător lunetă, spălător lunetă |
| F7 | Siguranță 20A, control semnal al închiderii centralizate |
| F8 | 10A Claxon |
| F9 | 10A Lumini de mers înapoi, control cutie, sistem SRS (airbag) |
| F10 | 10A Cruise control, sistem audio, sistem ABS, sistem antiderapare, geamuri electrice |
| F11 | 20A Scaune încălzite |
| F12 | 10A Bord, sistem antiderapare, sistem ABS, cruise control, antenă, sistem SRS (airbag) |
| F13 | Motor ventilator climatizare 25A |
Releu
- R1 – Releu semnalizatoare și alarmă
- R2 – Releu încălzire lunetă spate
- R3 – Releu motor ventilator încălzitor

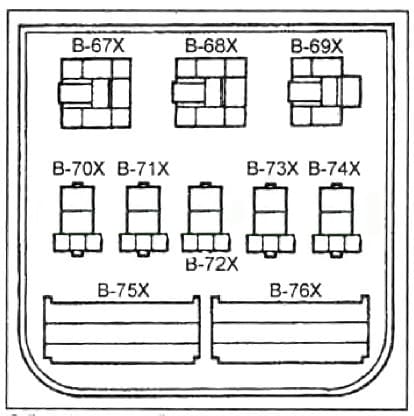

Cutia de relee
Instalată lângă cutia de siguranțe și relee.
Descriere
| A-67X | Unitate de control a închiderii centralizate (modele fără închidere centralizată de la distanță) |
| A-68X | – |
| A-69X | Releu ștergător spate intermitent |
| A-70X | Releu proiectoare de ceață |
| A-71X | Releu proiectoare de ceață (* 4) |
| A-72X | Diodă |
| A-73X | – |
| A-74X | – |
| A-75X | J / C ( 1 ) |
| A-76X | J / C ( 2 ) |
Cutii de siguranțe și relee în compartiment motor

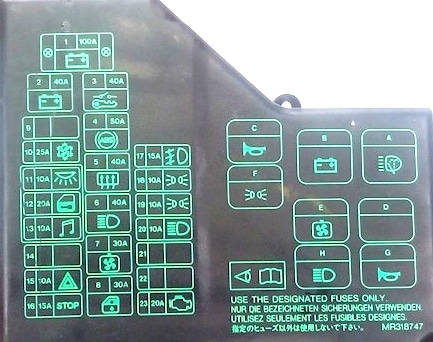

Cutia principală
Se află pe partea stângă a compartimentului motor lângă montant.
Descriere
| F1 | 80A Siguranță – Generator |
| F2 | 40A Comutator siguranță – climatizare/încălzire, închidere centralizată, trapă, sistem antifurt |
| F3 | 40A Comutator siguranță – Sistem antifurt, aprindere |
| F4 | Siguranță 50A – Sistem antiblocare roți (ABS) |
| F5 | Comutator siguranță 20A – Sistem de injecție combustibil, sistem control cutie automată |
| F6 | Comutator siguranță 30A – Sistem de încărcare, faruri, lumini spate / spălător parbriz și faruri |
| F7 | Siguranță 30A – Motor ventilator răcire, climatizare |
| F8 | Comutator siguranță 30A – Geamuri electrice |
| F9 | 25A Comutator siguranță – lunetă încălzită, oglinzi retrovizoare încălzite în uși |
| F10 | Ventilator condensator climatizare 20A |
| F11 | 10A Ceas, lumină portbagaj, antenă, lumină interioară, alimentare modul control electronic motor |
| F12 | 20A Închidere centralizată |
| F13 | 10A Sistem audio, pilot automat: |
| F14 | De rezervă |
| F15 | Alarmă 10A |
| F16 | 15A Lumină de stop |
| F17 | 15A Proiectoare de ceață față |
| F18 | 10A Hayon spate – stânga, iluminare bord |
| F19 | 10A Hayon spate – dreapta |
| F20 | 10A Lumini de ceață, faruri de întâlnire, semnalizator faruri de întâlnire; |
| F21 | De rezervă |
| F22 | De rezervă |
Releu
- A – Releu pompa ștergător parbriz faruri
- B – Rezervă
- C – Releu semnal
- D – Rezervă
- E – Releu motor ventilator răcire
- F – Dimensiuni releu
- G – Releu claxon antifurt
- H – Releu faruri
Cutie adițională
Montată pe aripa dreaptă a compartiment motor.
Descriere
| 1 | De rezervă |
| 2 | Releu motor ventilator condensator climatizare 1 |
| 3 | Releu motor ventilator condensator climatizare 2 |
| 4 | Releu compresor climatizare |
| F1 | De rezervă |
| F2 | (10A) Compresor climatizare |
