Mercedes-Benz Vito/Viano W639 (2003-2014) – cutia de siguranțe

Andrei Popescu

Mercedes Vito/Viano W639 (2003-2014) – schema cutiei de siguranțe

Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Siguranță brichetă (față) –  Cutia de siguranțe în compartiment motor. Siguranță F18/15A

Cutia de siguranțe în compartiment motor

Poziția cutiei de siguranțe

Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.

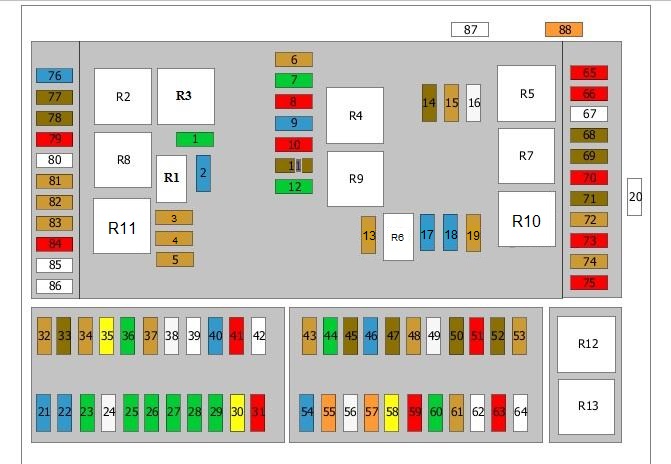

Schema cutiei de siguranțe (VIN – ***********138470).

Cutia de siguranțe în compartiment motor



Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
1 30A Faruri Ștergător parbriz față
2 15A Claxon
3 5A Comutator
4 7,5A Încălzitor
5 5A Siguranță diagnostică;

Comutator, lumini exterioare;

Bord.
6 5A Gestionare motor
7 30A Far ștergător spate
8 10 A Alimentare;

Gestionare motor.
9 15A Alimentare;

Gestionare motor.
10 10 A Alimentare;

Gestionare motor.
11 7,5A Terminal 30
12 30A Geam spate încălzit
13 7,5A Comutator aprindere;

Panou instrumente.
14 7,5A Sistem frânare
15 5A Reglare faruri
16 25A Demaror
17 15A Pompă combustibil
18 15A Iluminare compartiment motor;

Brichetă.
19 5A Radio
20 150A Terminal 30;

Calculator bord.
21 15A Siguranță față 12V
22 15A Siguranță față 12V
23 30A Siguranță pentru remorcă
24 25A Siguranță pentru remorcă
25 30A Reglare scaun partea șoferului
26 30A Reglare scaun partea pasagerului
27 30A Control uși glisante
28 30A Control uși glisante
29 30A Ventilator spate
30 20A Suspensie pneumatică

sau

4WD
(de asemenea 40A)
31 10 A Asistență parcare
32 5A Modul control monitorizare presiune pneuri
33 7,5A Modul control telefon
34 5A Tuner TV
35 20A Modul control încălzitor
36 30A Închidere hayon spate
37 5A Climatizare spate
38 25A Modul control Sistem antiblocare roți (ABS)
39 Neutilizat
40 15A Siguranță spate 12V
41 10 A Modul control semnalizatoare
42 Neutilizat
43 5A Tahograf
44 30A Scaune încălzite
45 7,5A Telefon
46 15A Tuner TV
47 7,5A Climatizare față
48 5A Receptor telecomandă încălzitor
49 25A Trapă spate
50 7,5A Consolă superioară

sau

trapă
(de asemenea 25A)
Nr Ampere [A] Descriere
51 10 A Lumini interioare)
52 7,5A Tuner televizor
53 5A Comutator lumini exterioare
54 15A Unitate control navigație
55 40A Pompă gol frână
56 25A Sistem frânare
57 40A Ventilator față
58 20A Bloc electric al volanului;

Comutator aprindere.
59 10 A Unitate control sirenă ATA
60 30A Spălător faruri
61 5A Alimentare;

Climatizare.
62 Neutilizat
63 10 A Conector diagnostic
64 Neutilizat
65 10 A Unitate control motor, diesel
66 10 A Unitate control motor, diesel
67 Neutilizat
68 7,5A Tuner televizor
69 7,5A Oglindă partea pasagerului
70 10 A Reglare scaun
71 7,5A Consolă plafon
72 5A Terminal 15
73 10 A Unitate control sistem airbag
74 5A Telefon
75 10 A Claxon de avertizare
76 15A Bobină de aprindere;

Terminal 15.
77 7,5A Mâner selector cutie automată
78 7,5A Tahograf
79 10 A Unitate control sistem airbag
80 Neutilizat
81 5A Conector remorcă
82 5A Releu de deblocare
83 5A Terminal 15
84 10 A Terminal 87
85 Neutilizat
86 Neutilizat
87 60A Ventilator climatizare
88 40A Pompă injecție aer secundar
R1 Releu claxon
R2 Releu ștergător nr. 1
R3 Releu ștergător nr. 2
R4 Releu alimentare;

Gestionare motor.
R5 Releu demaror
R6 Releu pompă combustibil
R7 Releu terminal 15R
R8 Releu terminal 15R
R9 Releu încălzire geam spate
R10 Neutilizat
R11 Neutilizat
R12 Releu spălător faruri
R13 Releu pompă injecție aer secundar

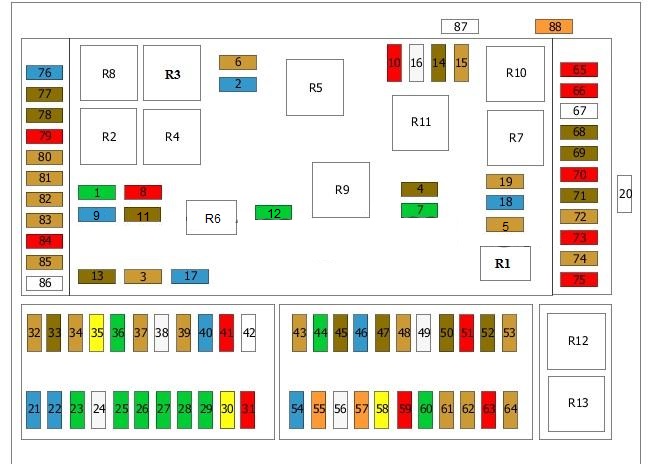

Schema cutiei de siguranțe (VIN ***********138471 – ).

Cutia de siguranțe în compartiment motor - 2



Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
1 30A Faruri Ștergător/Ștergătoare parbriz față
2 15A Claxon
3 5A Comutator
4 7,5A Încălzitor
5 5A Siguranță diagnostică;

Comutator, lumini exterioare;

Bord.
6 5A Gestionare motor
7 30A Far Ștergător/Ștergătoare parbriz spate
8 10 A Alimentare;

Gestionare motor.
9 15A Alimentare;

Gestionare motor.
10 10 A Alimentare;

Gestionare motor.
11 7,5A Terminal 30
12 30A Geam spate încălzit
13 7,5A Comutator aprindere;

Panou instrumente.
14 7,5A Sistem frâne
15 5A Reglare faruri
16 25A Demaror
17 15A Pompă combustibil
18 15A Iluminare compartiment motor;

Brichetă.
19 5A Radio
20 225A Terminal 30;

Calculator bord.
21 15A Siguranță față 12V
22 15A Siguranță față 12V
23 30A Siguranță pentru remorcă
24 25A Siguranță pentru remorcă
25 30A Reglare scaun partea șoferului
26 30A Reglare scaun partea pasagerului
27 30A Control uși glisante
28 30A Control uși glisante
29 30A Ventilator spate
30 20A Suspensie pneumatică

sau

4WD
(de asemenea 40A).
31 10 A Asistență parcare
32 5A Unitate control monitorizare presiune pneuri
33 7,5A Unitate control telefon
34 5A Tuner TV
35 20A Unitate control încălzitor
36 30A Închidere hayon spate
37 5A Climatizare spate
38 25A Unitate control Sistem antiblocare roți (ABS)
39 5A Pachet taxi
40 15A Siguranță spate 12V
41 10 A Unitate control Semnalizatoare
42 Neutilizat
43 5A Tahograf
44 30A Scaune încălzite
45 7,5A Telefon
46 15A Tuner TV
47 7,5A Climatizare față
48 5A Receptor telecomandă încălzitor
49 25A Trapă spate
50 7,5A Consolă superioară

sau

trapă
(de asemenea 25A).
Nr Ampere [A] Descriere
51 10 A Lumini interioare)
52 7,5A Tuner televizor
53 5A Comutator lumini exterioare
54 15A Unitate control navigație
55 40A Pompă gol frână
56 25A Sistem frânare
57 40A Ventilator față
58 20A Bloc electric al volanului;

Comutator aprindere.
59 10 A Unitate control sirenă ATA
60 30A Spălător faruri
61 5A Alimentare;

Climatizare.
62 5A Unitate control poartă audio
63 10 A Conector diagnostic
64 5A Unitate centrală control poartă
65 10 A Unitate control motor, diesel
66 10 A Unitate control motor, diesel
67 Neutilizat
68 7,5A Tuner televizor
69 7,5A Oglindă partea pasagerului
70 10 A Reglare scaun
71 7,5A Consolă suspendată
72 5A Terminal 15
73 10 A Unitate control sistem airbag
74 5A Telefon
75 10 A Claxon de alertă
76 15A Bobină de aprindere;

Terminal 15.
77 7,5A Mâner selector cutie automată
78 7,5A Tahigraf
79 10 A Unitate control sistem airbag
80 5A Oglinzi
81 5A Conector remorcă
82 5A Releu de deblocare
83 5A Terminal 15
84 10 A Terminal 87
85 5A Comutator poziție parcare/neutru
86 Neutilizat
87 60A Ventilator climatizare
88 40A Pompă injecție aer secundar
R1 Releu claxon
R2 Releu ștergător nr. 1
R3 Releu ștergător nr. 2
R4 Releu alimentare;

Gestionare motor.
R5 Releu demaror
R6 Releu pompă combustibil
R7 Releu terminal 15R
R8 Releu terminal 15R
R9 Releu încălzire geam spate
R10 Releu terminal 15R
R11 Releu terminal 15R
R12 Releu spălător faruri
R13 Releu pompă injecție aer secundar

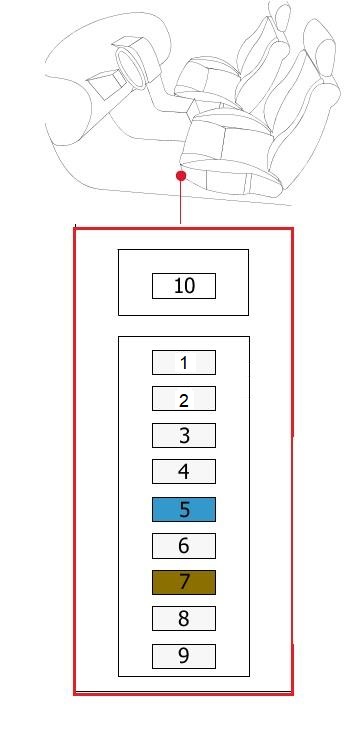

Cutia de siguranțe nr. 1 în compartimentul pasagerilor



Cutia de siguranțe în compartiment motor - 3

Nr Ampere [A] Descriere
1 25A Control ușă (DCM), partea stângă
2 25A Control ușă (DCM), partea dreaptă
3 25A Unitate control cu modul special parametrizat (PSM)
4 25A Unitate control cu modul special parametrizat (PSM)
5 15A Presiguranță față 12V
6 25A Sistem de încărcare
7 7,5A Control temporizat
8 25A Control încălzitor
9 25A Trapă
10 80A Sistem de reținere suplimentar (SRS)

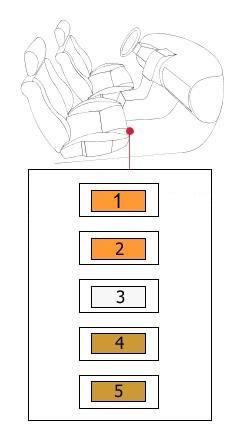

Cutia de siguranțe nr. 2 în compartimentul pasagerilor

Cutia de siguranțe în compartiment motor - 4



Nr Ampere [A] Descriere
1 40A Alimentarea cutiei de siguranțe;

Siguranțe adiționale.
2 40A Alimentarea cutiei de siguranțe;

Siguranțe adiționale.
3 25A Al doilea sistem de încărcare a bateriei
4 5A Sistem de încărcare
5 5A Senzor de temperatură
