Mercedes-Benz Vito III W447 (2014-2021) – cutia de siguranțe

Andrei Popescu

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe

Anul producției: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

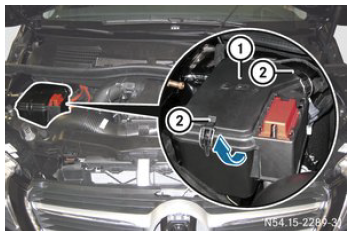

Poziția cutiei de siguranțe în compartiment motor

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe

Cutia de siguranțe se află pe partea stângă a compartimentului motor. Pentru a deschide:

  • Deschideți capota.
  • Urmăriți indicațiile importante de siguranță pentru deschiderea capotei, care sunt enumerate în manualul de utilizare.
  • Îndepărtați umezeala din cutia de siguranțe cu o cârpă uscată.
  • Deschideți cârligele de fixare și detașați-le de cutia de siguranțe.
  • Ridicați capacul în sus în direcția săgeții și îndepărtați-l.

Pentru a închide:

  • verificați că garnitura este poziționată corect în capac.
  • Fixati capacul în partea din spate și pliați-l.
  • Fixati cârligele de fixare pe cutia de siguranțe și închideți.
  • Închideți capota.

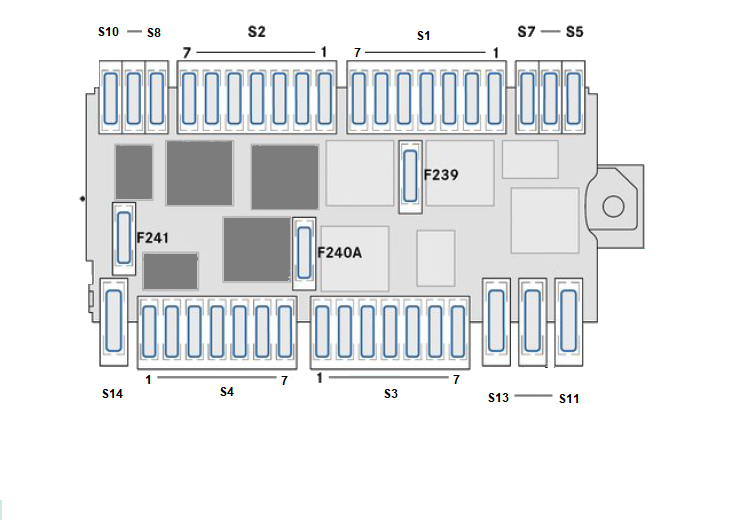

Schema cutiei de siguranțe în compartiment motor
Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 2

Suportul siguranței S1

Nr Descriere Siguranță Amperi [A]
1 Supape ESP F204 25
2 Claxon F205 15
3 Unitate control motor F206 5
4 Unitate control cutie automată F207 25
5 Nealocat F208 —
6 Nealocat F209 —
7 Nealocat F210 —

Suportul siguranței S2

Nr Descriere Siguranță Amperi [A]
1 Nealocat F211 —
2 Terminal 87 (4) F212 15
3 Terminal 87 (2) F213 15
4 Terminal 87 (3) F214 10 A
5 Terminal 87 (1) F215 20
6 Unitate control motor F216 5
7 Nealocat F217 —

Suportul siguranței S3

Nr Descriere Siguranță Amperaj [A]
1 Reglarea debitului farurilor stângi F229 5
2 ESP F230 5
3 Reglarea debitului farurilor drepte F231 5
4 Nealocat F232 —
5 Încălzirea filtrului de combustibil F233 25
6 Nealocat F234 —
7 Nealocat F235 —

Suportul siguranței S4

Nr Descriere Siguranță Amperaj [A]
1 Nealocat F222 —
2 Nealocat F223 —
3 ASISTENȚĂ LA PREVENIREA COLIZIUNILOR,

DISTRONIC PLUS

 F224 7,5 A
4 Nealocat F225 —
5 Ventilator radiator motor/ecran radiator F226 5
6 Unitate control cutie automată F227 10 A
7 Pompă ulei suplimentară F228 15

Suportul siguranței S5-S14

Nr Descriere Siguranță Amperaj [A]
S5 Claxon ATA (Alarmă antifurt) F201 5
S6 Unitate control încălzire suplimentară F202 20
S7 Controler faruri LED HLI (funcții faruri) F203 20
S8 Unitate control ESP F218 5
S9 Nealocat F219 —
S10 Nealocat F220 —
S11 Nealocat F238 —
S12 Pompă ESP F237 40
S13 Modul achiziție și activare semnal CBC 2 F236 40
S14 Controler faruri LED LCU (far principal LED) F221 30

Siguranțe suplimentare pe suportul releului

Nr Descriere Siguranță Amperi [A]
— Ștergător parbriz F239 30
— Demaror, terminal 50 F240A 25
— Gol F241 —

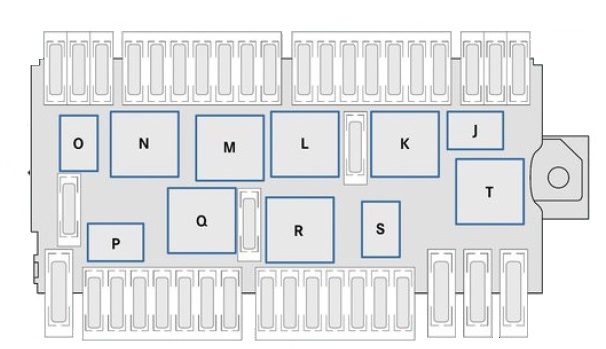

Schema releelor din compartiment motor
Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 3

Nr Descriere Releu
– Claxon J
– Ștergător parbriz, curățare continuă K
– Aprindere/oprire ștergătoare parbriz L
– Demaror M
– Terminal 87 N
– Nealocat O
– Nealocat P
– Nealocat Q
– Terminal 15 R
– Nealocat S
– Nealocat T

Poziția cutiei de siguranțe în spațiul pentru picioarele pasagerului

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 4Pentru a deschide:

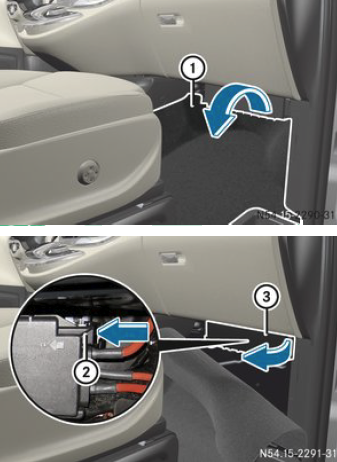

  • Deschideți ușa pasagerului.
  • Îndepărtați covorașul de pe podea în spațiul pentru picioarele pasagerului.
  • Ridicați mochetă în direcția săgeții.
  • Apăsați cârligul de deblocare și ridicați capacul în direcția săgeții până când se blochează.
  • Trageți capacul înainte pentru a-l scoate din cutia de siguranțe.

Pentru a închide:

  • Introduceți și blocați capacul în suportul de pe partea stângă a cutiei de siguranțe.
  • Împăturiți mochetă.
  • Puneți covorașul în spațiul pentru picioarele pasagerului.
  • Închideți ușa pasagerului.

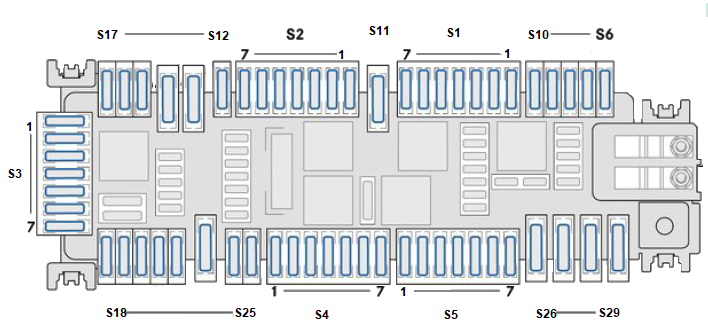

Schema cutiei de siguranțe în spațiul pentru picioarele pasagerului

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 5

Suportul siguranței S1

Nr Descriere Siguranță Amperaj [A]
1 Timer digital auxiliar al încălzitorului de aer F28 5
2 Radio;

Aparat radio.

 F29 25 A/15 A
3 Asistent menținere bandă, volan F30 10 A
4 Încălzire/climatizare TEMPMATIC;

Climatizare automată THERMOTRONIC

 F31 10 A
5 Unitate de control pe consola centrală cu panou tactil F32 7,5 A
6 Radio (Vito)/Radio (clasa V) F33 5 A/15 A
7 Brichetă F34 15

Suportul siguranței S2

Nr Descriere Siguranță Amperaj [A]
1 Unitate de control a scaunului partea șoferului F36 7,5 A
2 Cutia de siguranțe în compartiment motor (PDC-E) F37 30
3 Unitate de control a sistem airbag F38 7,5 A
4 Tuner radio/TV digital DAB/SDARS F39 5
5 Nealocat F40 —
6 Nealocat F41 —
7 Unitate de control a scaunului partea pasagerului F42 7,5 A

Suportul siguranței S3

Nr Descriere Siguranță Amperaj [A]
1 Modul tub protecție F49 5
2 Radio display și ventilator F50 7,5 A
3 Suport pentru telefon mobil F51 5
4 Interfață multimedia F52 5
5 Sistem taxare, Japonia (DSRC) F53 7,5 A
6 Ventilator climatizare F54 30
7 Bloc aprindere/electronic volan F55 20

Suportul siguranței S4

Nr Descriere Siguranță Amperi [A]
1 Modul control, ușa față stânga F64 30
2 Modul control, ușa față dreapta F65 30
3 Ștergător geam spate, ușa spate dreapta (Vito) F66 20
4 Frână electrică de parcare F67 7,5 A
5 Modul control sistem airbag F68 7,5 A
6 Dezactivare automată sistem airbag al celui de-al doilea șofer F69 5
7 Gol F70 —

Suportul siguranței S5

Nr Descriere Siguranță Amperaj [A]
1 Gol F71 —
2 Prize 12 V, compartiment încărcare F72 15
3 Frână electrică de parcare F73 30
4 Ușă culisantă electrică stânga F74 30
5 Modul remorcă 1 F75 15
6 Modul remorcă 2 F76 25
7 Modul remorcă 3 F77 25

Suportul siguranței S6-29

Nr Descriere Siguranță Amperaj [A]
Nr Descriere Siguranță Amperaj [A]
S6 Nealocat F23 —
S7 Unitate de control remorcă F24 7,5 A
S8 Baterie auxiliară, conexiune de încărcare F25 10 A
S9 Unitate de control remorcă F26 15
S10 Cutia de siguranțe în compartimentul pentru picioare partea pasagerului pe montanța A (PDC-F) F27 5
S11 Încălzire lunetă spate F35 30
S12 Sistem de divertisment pentru scaune spate F43 10 A
S13 Tensionator centură, scaun față stânga (PRE SAFE®) F44 40
S14 Tensionator centură, scaun față dreapta (PRE SAFE®) F45 40
S15 Tratare gaze de eșapament, SCR 3 F46 10 A
S16 Tratare gaze de eșapament, SCR 2 F47 20
Nr Descriere Siguranță Amperaj [A]
S17 Tratarea gazelor de eșapament, SCR 1 F48 15
S18 Tratarea gazelor de eșapament, releu SCR F56 15
S19 Încălzitor aer auxiliar F57 25
S20 Nealocat F58 —
S21 Unitate control scaun partea pasagerului F59 30
S22 Unitate control scaun partea șoferului F60 30
S23 Amplificator, audio F61 40
S24 Semnalizatoare pe plafon F62 10 A
S25 Unitate control alimentare combustibil F63 20
S26 Trapă panoramică F78 30
S27 Modul achiziție și activare semnal CBC 1 F79 40
S28 Modul achiziție și activare semnal CBC 3 F80 40
S29 Ventilator, climatizare în compartiment spate F81 30

Siguranțe suplimentare pe suportul releului

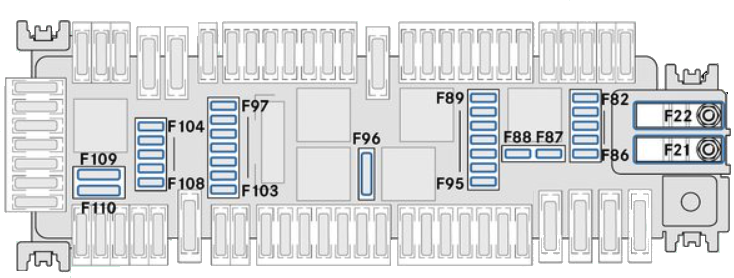

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 6

Nr Descriere Siguranță Amperaj [A]
Nr Descriere Siguranță Amperaj [A]
– Sistem de încărcare al încălzitorului PTC F21 200 A
– Baterie auxiliară F22 200 A
– Ușă centrală Star 2 F82 5
– Bloc aprindere F83 7,5 A
– Unitate control/unitate control consolă centrală stânga lângă volan F84 7,5 A
– Receptor telecomandă/modul KOM F85 5
– Antena RF F86 5
– Conexiune diagnostic F87 10 A
– Tablou instrumente F88 10 A
– Comutator lumină F89 5
– Asistent unghi mort F90 5
– Tratament gaze de eșapament, unitate control SCR F91 5
– Unitate control alimentare combustibil F92 5
– Accesorii radio F93 7,5 A
– Sistem taxare, Japonia (DSRC) F93 7,5 A
Nr Descriere Siguranță Amperi [A]
– Nealocat F94 –
– Iluminare compartiment motor F95 5
– Ștergător parbriz spate, hayon spate/ștergător parbriz spate, ușă spate stânga (Vito) F96 15
– PARKTRONIC/asistent activ parcare F97 5
– Modul de achiziție și activare semnal linie control CBC F98 5
– Monitorizare presiune pneuri F99 5
– Amplificator, audio F100 5
– Panou control climatizare F101 10 A
– Nealocat F102 –
– Cablaj de bază, taxi, taximetru F103 5
– Divertisment în scaun spate, display, partea stângă F104 5
– Divertisment în scaun spate, display, partea dreaptă F105 5
– Cameră pentru sistemele de asistență șofer F106 5
– Cablaj de bază pentru TV/cameră monitorizare trafic F107 5
– Cameră marșarier/cameră 360° F108 7,5 A
– Nealocat F109 –
– Modul de achiziție și activare semnal CBC 5 F110 30

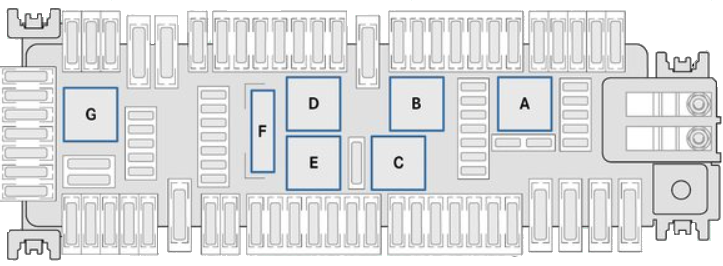

Schema releelor

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 7

Nr Descriere Releu
— Terminal 15 releu A
— Perie geam spate b
— Terminal 15 R2 C
— Încălzire lunetă spate D
— Terminal 15 R1 mi
— Terminal 30G F
— Tratarea gazelor de eșapament;

Pompă alimentare SCR.

 g

Cutia de siguranțe în montanta A în spațiul pentru picioarele pasagerului

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 8

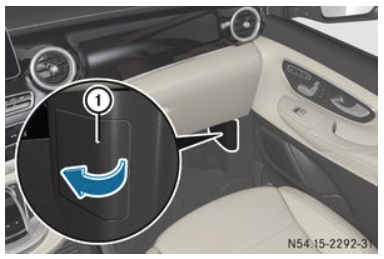

Pentru a deschide:

  • Deschideți ușa partea pasagerului.
  • Ridicați capacul în direcția săgeții și îndepărtați-l.
  • Veți vedea cutia de siguranțe pe montanta A.

Pentru a închide:

  • Introduceți capacul în panoul lateral de acoperire din stânga și apăsați.
  • Închideți ușa partea pasagerului.

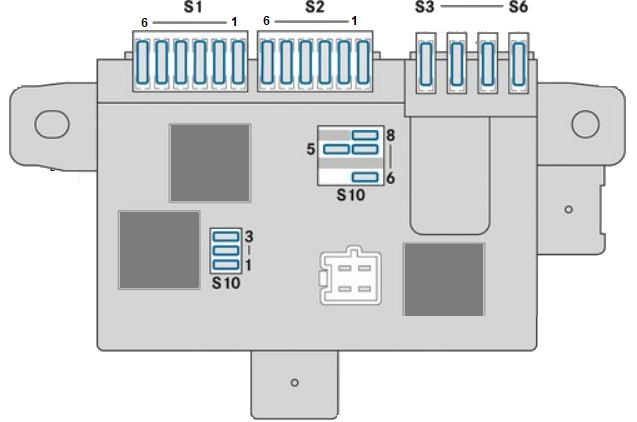

Cutia de siguranțe în schema montantei A în spațiul pentru picioarele pasagerului

Mercedes-Benz Vito III W447 (2014-2021) – schema cutiei de siguranțe - 9

Suport siguranță S1

Nr Descriere Siguranță Amperaj [A]
1 Încălzirea scaunelor spate/ventilarea scaunelor spate, rândul 1 partea stângă F305 10 A
2 Încălzirea scaunelor spate/ventilarea scaunelor spate, rândul 1 partea dreaptă F308 10 A
3 Încălzirea scaunelor spate/ventilarea scaunelor spate, rândul 2 partea stângă F310 10 A
4 Încălzirea scaunelor spate/ventilarea scaunelor spate, rândul 2 partea dreaptă F309 10 A
5 Nealocat F316 —
6 Unitate de control a încălzirii scaunelor spate/ventilarea scaunelor spate F317 5

Suport cutie de siguranțe S2

Nr Descriere Siguranță Amperi [A]
1 Modul special programabil (PSM) F303 25
2 Modul special programabil (PSM) F304 25
3 Frigider în consola centrală F306 10 A
4 Transformator de tensiune F312 30
5 Ușă culisantă electrică dreapta/portbagaj EASY-PACK F311 30
6 Nealocat F318 —

Suportul siguranței S3-6

Nr Descriere Siguranță Amperi [A]
S3 Încărcător baterie Marco Polo, conexiune de încărcare F300 25
S4 Terminal 30 producător controler caroserie/suport pahar, consolă centrală F321 25 A/10 A
S5 Nealocat F302 —
S6 Încălzitor aer auxiliar F323 25

Suportul siguranței S10

Nr Descriere Siguranță Amperaj [A]
1 Tahograf F301 5
2 Nealocat F307 —
3 Tahograf F315 7,5 A
5 Dacă cheia este în poziția 2 în blocul de aprindere: semnal de aprindere pentru frigider, suport pentru cană, transformator de tensiune în consola centrală F314 5
6 Terminal 61 producător controler caroserie/Doar pentru producătorul controler caroserie Westfalia F319 15 A/5 A
7 Terminal 15 producător controler caroserie/aparate/Doar pentru producătorul controler caroserie Westfalia F320 15 A/5 A
8 Ceas încălzitor aer auxiliar F322 5

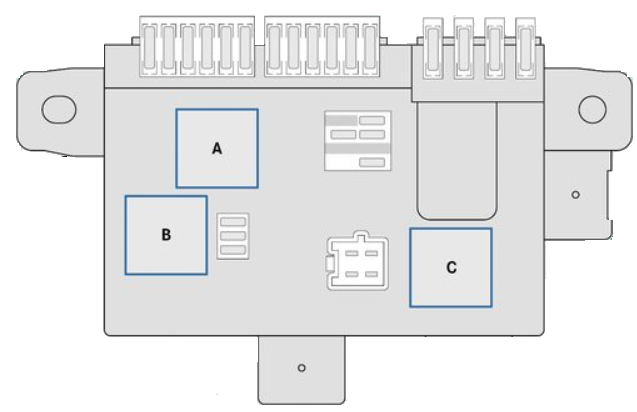

Schema releelor

Schema releelor

Nr Descriere Releu
— Terminal 15 releu A
— Nealocat b
— Nealocat C

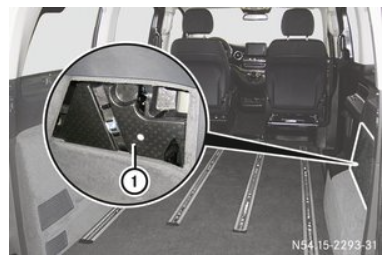

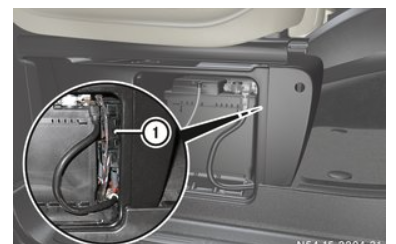

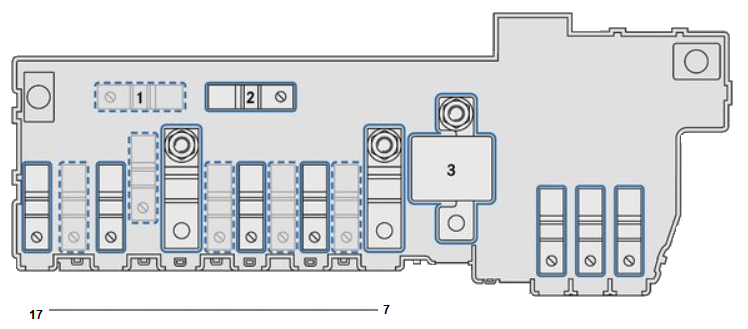

Cutia de siguranțe în partea spate a compartimentului motor

Cutia de siguranțe în partea spate a compartimentului motor

Pentru a deschide:

  • Deschideți hayonul spate.
  • Îndepărtați trusa de scule a vehiculului din compartimentul spate (consultați manualul de utilizare al vehiculului).
  • Îndepărtați suportul sculelor de pe panoul lateral al caroseriei.
  • Veți vedea trei suporturi pentru siguranțe și un suport pentru releu.

Pentru a închide:

  • Introduceți și blocați suportul sculelor în compartimentul spate.
  • Puneți la loc sculele și echipamentul și repoziționați și blocați capacul compartimentului (consultați manualul de utilizare al vehiculului).
  • Închideți hayonul spate.

Schema cutiei de siguranțe și a releelor din compartimentul spate

Cutia de siguranțe în partea spate a compartimentului motor - 2

Suporturi pentru siguranțe și suporturi pentru relee în spatele suportului sculelor.

Nr Descriere Siguranță Amperaj [A]
1 La 12 V, primul rând de scaune, stânga F352 15
2 La 12 V, al doilea rând de scaune, stânga F350 15
3 La 12 V, al doilea rând de scaune, dreapta F351 15
Nr Descriere Releu
4 Prize 12 V în compartiment spate K127

Poziția cutiei de siguranțe preliminare

Cutia de siguranțe în partea spate a compartimentului motor - 3Tavă deschisă a bateriei la baza scaunului față drept Cutia de siguranțe preliminare se află lângă bateria demarorului la baza scaunului față drept. Încredințați întotdeauna înlocuirea siguranțelor din cutia de siguranțe unui atelier specializat calificat.

Schema cutiei de siguranțe preliminare

Cutia de siguranțe în partea spate a compartimentului motor - 4Siguranțele A3, A7, A10, A11, A13 și A16 se află pe spate.

Nr Descriere Siguranță Amperi [A]
1 Nealocat A16 —
2 Nealocat A15 —
3 Demaror A1 Pyrofuse
4 Cutia de siguranțe în spațiul pentru picioarele pasagerului pe montantul A (PDC-F) A8 150 A
5 Baterie suplimentară A12 150 A
6 Unitate de control, sistem de încălzire preliminară A2 100 A
7 Alternator E2 350 A
8 Ventilator radiator motor A10 100 A
9 Nealocat A9 —
10 Cutia de siguranțe în compartiment motor (PDC-E) A7 150 A
11 Nealocat A14 —
12 Nealocat A3 —
13 Cutia de siguranțe în spațiul pentru picioarele pasagerului (PDC-P) A6 250 A
14 Modul de achiziție și activare semnal CBC A13 40
15 Nealocat A5 —
16 Control electric A11 100 A
17 Prize în partea spate A4 50 A

Post correlati:

  1. Mercedes-Benz Classe E w124 (E300 Turbodiesel) – cutia de siguranțe
  2. Mercedes Classe CL w216 (2005-2013) – cutia de siguranțe
  3. Mercedes CLS C218 (2010-2017) – cutia de siguranțe
  4. Mercedes-Benz Classe B W242, W246 (2012-2018) – cutia de siguranțe
  5. Mercedes Classe M w163 (1997-2005) – cutia de siguranțe
  6. Mercedes Classe B W246 (din 2011) – baterii
  7. Mercedes CLA I (C117) (din 2013) – baterii
  8. Mercedes-Benz E-Class W123 (1976-1985) – cutia de siguranțe
Leggere  Mercedes-Benz SLK R170 (1995-2004) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
