Mercedes-Benz Vaneo w414 (2001-2005) – cutia de siguranțe

Mercedes-Benz Vaneo w414 (2001-2005) – schema cutiei de siguranțe

Anul producției: 2001, 2002, 2003, 2004, 2005.

Siguranță brichetă (priză de alimentare) în Mercedes Vaneo w414 (2001-2005) este o siguranță de 12 în cutia de siguranțe.

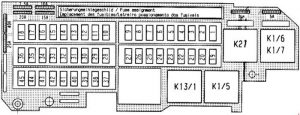

Cutia de siguranțe

Număr	Descriere	Amperaj
1	Controler motor ventilator electric * Releu motor controler ventilator electric motor Releu injecție aer (benzină)	20
2	Controler motor Releu pompă combustibil (benzină)	25
3	Panou control încălzire / temperatură Ventilator interior	25
4	Unitate control electronică program stabilitate Comutator pedală frână	7,5
5	Unitate control cutie automată * Comutator cruise control * Ambreiaj automat *	10
6	Claxon	15
7	Lumină de stop	10
8	Presiune diagnostic Panou control încălzire / temperatură	10
9	Controler motor ventilator electric *	30
	Releu motor ventilator electric	40
10	Panoramic / trapă Ștergător lunetă spate	15
11	Lumini interioare centrale – proiector și lumină de noapte * Sistem navigație radio * Telefon handsfree * Semnal luminos	15
12	Brichetă Lumină în compartiment port-objete Priză 12 V în portbagaj *	20
13	Geam electric partea stângă	30
	Geam electric confort partea stângă (deschidere / închidere automată) *	7,5
14	Geam electric partea dreaptă	30
	Geam electric confort partea dreaptă (deschidere / închidere automată) *	7,5
15	Recunoaștere prezență pasager, inclus recunoaștere scaun copii Recunoaștere automată scaun copii Unitate control sistem airbag	7,5
16	Motor ștergător față	30
17	Pompă lichid ștergător față Încuietoare centrală (diagnostic) Set semnalizatoare (control ștergătoare față / spate și interval intermitent ștergătoare, sistem ștergător / spălător, încălzire lunetă spate și încălzire oglinzi, indicator control sistem airbag)	10
18	Priză consolă centrală 12 V.	25
19	Priză remorcă * Unitate alarmă Taxi *	25
20	Unitate control recunoaștere remorcă * Unitate control alarmă taxi *	7,5
21	Unitate control recunoaștere remorcă *	15
22	Unitate control sistem alertă * Sirena alertă *	10
23	Încălzire scaun	25
24		40

25	Geam electric confort partea dreaptă (deschidere / închidere automată) *	30
26	Geam electric confort partea stângă (deschidere / închidere automată) *	30
27	Controler timp încălzire staționară * Receptor radio încălzire staționară * Barete iluminate *	5
28	Set de semnalizatoare (funcționarea semnalizatoarelor, sistem Ștergător/Spălător parbriz, geam spate încălzit) Contor taxi * Semnal pe plafon taxi *	10
29	Închidere centralizată	25
30	Unitate de control sistem autorizare condus Set de semnalizatoare (martor de semnalizare. Funcționarea semnalizatoarelor. Iluminare interioară) Senzor unghi de viraj	7,5
31	Geam spate încălzit (încălzire oglindă)	25
32	Compensator telefonic HF * Telefon mâini libere * Panoramic / trapă * Lumini interioare centrale și spate deasupra capului * Panou de control cu iluminare interioară față * Centrală alarmă Taxi *	15
33	Radio / navigație * Comutator selecție sistem mâini libere * Radio telefonic / taxi * Controler radio Taxi *	20
34	Pompă combustibil (benzină)	25
35	Supape pentru programul electronic de stabilitate	25
36	Grup lampă	40
37	Încălzire oglindă M10	10
38	Releu demaror (motorină)	30
	Controler motor (benzină)	7,5
39	Unitate de control sistem autorizare condus Set de semnalizatoare (martor control. Funcționarea semnalizatoarelor)	7,5
40	Presostat diagnostic Senzor unghi de viraj Reglare oglindă	7,5
41	Ventilator interior nivel 2 * PTC – amplificator încălzitor motorină Încălzire / Temp. Panou de control Senzor punct de rouă (climatizare) * Duze încălzite pentru spălător parbriz Senzor temp. (climatizare) * Oglindă exterioară rabatabilă *	7,5
42	Grup lampă Lumină marșarier (cutie manuală) Modul electronic al manetei cutiei *	7,5
43	Lumină marșarier (transmisie automată) Taximetru *	7,5
44	Control timp încălzire auxiliară * Unitate de control Parktronic *	7,5
45	Geam electric cu deschidere electrică *	7,5
Releu
K1 / 6	Terminal 87 releu unitate de control motor (A 002542 25 19)
K1 / 7
K1 / 5	Releu pompă combustibil (A 002542 25 19)
K13 / 1	Terminal 15 releu electronic (A 002542 13 19)
K27	Releu încălzit lunetă spate (A 002542 13 19)
* Opțional

Cutia de siguranțe a modulului lumini

Număr	Descriere	Amperaj
1	Lumina de poziție stânga	7,5
2	Lumina de poziție dreapta	7,5
3	Faruri de întâlnire stângi Faruri de întâlnire drepți Martor de control al farurilor de întâlnire (set semnalizatoare)	15
4	Far lateral față Far spate stânga	7,5
5	Far lateral dreapta Far spate dreapta Set semnalizatoare 58K Iluminare număr de înmatriculare	15
6	Proiectoare de ceață stânga / dreapta Far spate proiectoare de ceață stânga	15

Cutia modulului control

Număr	Releu
K20 / 1	Releu presiune înaltă de retur (A 002542 13 19)
K9 / 3	Releu motor ventilator electric (A 002542 13 19)
K38 / 3	Releu blocare demaror (A 002542 23 19)
K46	Releu de alertă (A 002542 14 19)
K39	Releu claxon (A 002542 11 19)
K26 / 2	Releu pompă spălător parbriz (A 002542 19 19)
K17	Releu injecție aer (A 002542 13 19)

Cutia de siguranțe pe terminalul pozitiv al bateriei

Număr	Descriere	Amperaj
46	Conexiune terminal, terminal 30 Alimentare pentru siguranța f4, f5, f6 prin releu K1 / 5 Alimentare pentru siguranța fl, f2 prin releu K1 / 6, K1 / 7 Alternator Alimentare pentru siguranța f19, f20, f21 Amplificator încălzitor PTC (diesel)	150
47	Fază de preîncălzire (motorină)	60
	Injecție aer (benzină)	40
48	Pompă asistență direcție	60
49	Program electronic de stabilizare a pompei de retur	40
50	Comutator aprindere	50
51	Încălzire suplimentară	30
