Mercedes-Benz Classe B W245 (2006-2011) – cutia de siguranțe
Mercedes-Benz Classe B W245 (2006-2011) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză alimentare) în Mercedes Classe B W245 (2006-2011) este siguranța 38 în cutia de siguranțe din compartiment motor partea pasagerului.

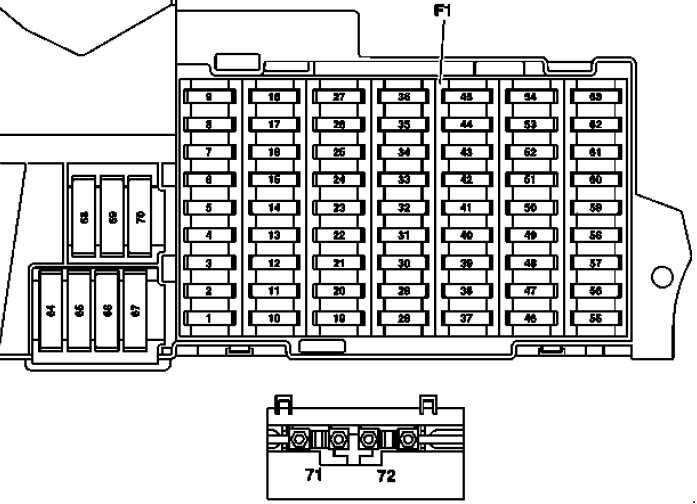

Cutia de siguranțe în compartiment motor partea pasagerului
| Nr | Descriere | Amperaj [A] |
| 1 | 2006-2008:
Comutator lumină de stop |
10 |
| (2006-2008):
Comutator lumină de stop; 2009-2011: Comutator lumină de frână. |
5 | |
| 2 | Geam spate încălzit | 25 |
| 3 | Unitate de control EIS;
[EZS] panou de bord. |
7,5 |
| 4 | Controler EIS;
[EZS] Controler încuietoare electrică volan. |
15 |
| 5 | Climatizare automată și climatizare automată Comfort | 7,5 |
| 6 | Claxon stânga;
Claxon dreapta. |
15 |
| 7 | Releu pompă combustibil | 25 |
| 8 | Unitate de control panou de control suspendat | 25 |
| 9 | Unitate de control ESP și BAS | 40 |
| 10 | Conector cablaj regulator ventilator/cabluri interne | 40 |
| 11 | Valabil pentru motor 266:
circuit 87 releu, motor |
30 |
| Valabil pentru motor 640:
releu circuit 87, motor |
40 | |
| 12 | Modul coloana volan;
Volan multifuncțional (2006-2008). |
5 |
| 13 | Controler ușă față stânga | 25 |
| 14 | Controler ușă față dreapta | 25 |
| 15 | Unitate de control ESP și BAS | 25 |
| 16 | Conector magistrală date;
Unitate de control sistem Parktronic (PTS) (2006-2008). |
10 |
| 17 | Comutator rotativ lumină | 5 |
| 18 | Valabil pentru transmisii 711, 716:
Comutator lumină marșarier |
7,5 |
| 19 | Senzor viteză rotativ AY | 5 |
| 20 | Unitate de control sisteme de menținere | 7,5 |
| 21 | Releu demaror | 30 |
| 22 | Panou de bord | 7,5 |
| 23 | 2006-2008:
Încălzire duză spălător parbriz |
7,5 |
| Valabil pentru motor 640 din 1.9.08:
Senzor condensare filtru combustibil cu element încălzitor |
20 | |
| 24 | Unitate de control servodirecție electrică (ES) | 7,5 |
| 25 | Comutator lumină de stop;
ESP și unitate de control BAS. |
7,5 |
| 26 | Valabil pentru cutia 722:
Unitate de control electronică modul levier cutie |
7,5 |
| 27 | V10 important pentru cutia 722:
Unitate de control CVT (cutie automată fără trepte) |
7,5 |
| 28 | Comutator rotativ lumină | 5 |
| 29 | Unitate de control SAM | 30 |
| 30 | Circuit 87F releu | 25 |
| 31 | 2006-2008:
Unitate de control centrală poartă (vehicule până la 30.11.05); Comutator rotativ lumină; 2009-2011: Comutator automat lumină; Senzor lumină de zi; Senzor ploaie/lumini. |
5 |
| 32 | Valabil pentru motor 266:
unitate de control ME-SFI [ME]. |
7,5 |
| 33 | Radio;
Unitate radio-navigație; Unitate de gestionare, afișare și control COMAND (Japonia). |
15 |
| 34 | Controler ușă spate stânga | 25 |
| 35 | Controler ușă spate dreapta | 25 |
| 36 | 2006-2008:
Punct de separare telefon mobil; Unitate de control remorcă. |
7,5 |
| 2009-2011:
Unitate de control remorcă; Unitate de control PTS. |
10 | |
| 37 | Unitate de control sisteme de siguranță;
Senzor recunoaștere ocupare scaun față partea pasagerului. |
7,5 |
| 38 | Brichetă față cu iluminare scrumieră | 25 |
| 39 | Motor ștergător/ștergătoare parbriz | 25 |
| 40 | Trapă cu lamele:
Unitate de control panou de control. |
7,5 |
| Acoperiș cu lamele:
Unitate de control cu panou de control. |
25 | |
| 41 | Motor ștergător/ștergătoare portbagaj | 15 |
| 42 | Iluminare compartiment motor cu întrerupător;
Iluminare a oglinzii retrovizoare stânga și dreapta; Întrerupător iluminare compartiment picioare (pachet școală șoferi); Întrerupător monitorizare funcționare pedală (pachet școală șoferi); Punct de separare a tensiunii de alimentare VICS + ETC (Japonia). |
7,5 |
| 43 | Valabil pentru motor 266:
manșon conector clemă 87M1; alimentare cu gaz natural (2009-2011): manșon conector clemă 87M1e. |
15 |
| Valabil pentru motor 640: manșon conector clemă 87M1e |
7,5 | |
| 44 | Valabil pentru motor 266: manșon conector clemă 87M2e |
15 |
| Valabil pentru motor 640: manșon conector clemă 87M2e |
20 | |
| 45 | Valabil pentru motor 640: unitate de control CDI |
25 |
| 46 | 2006-2008:
Unitate de control telefonică, (Japonia); Compensator E-net; Interfață portabilă universală CTeL(UPCI [UHI]) unitate de control. |
7,5 |
| 2009-2011:
Difuzor modul subwoofer (Japonia). |
25 | |
| 2009-2011:
Amplificator pentru instalația audio |
40 | |
| 47 | Unitate de control telefon;
Unitate de control Universal Portabil CTEL; Interfață (UPCI [UHI]); Punct de separare telefon mobil; Sistem de control vocal (VCS [SBS]). |
7,5 |
| 48 | ATA [EDW]
Protecție împotriva remorcării; Semnal de alertă cu baterie suplimentară |
7,5 |
| 49 | Panou de control panou superior;
Încălzire scaune. |
25 |
| 50 | 2006-2008:
Schimbător de cartele CD; Punct de separare a tensiunii VICS + ETC (Japonia); 2009-2011: Unitate de control interfață multimedia; Tuner TV digital; Unitate de control Digital Audio Broadcasting. |
7,5 |
| Valabil pentru vehicule guvernamentale (2009-2011):
Bara de iluminare pe plafon Manșon conector circuit 30. |
30 | |
| 51 | Canada (2009-2011):
Unitate de control sistem detectare masă (WSS); Valabil pentru vehicule guvernamentale (2009-2011): Panou de control sistem semnale speciale. |
10 |
| 52 | Punct de separare a tensiunii VICS + ETC | 5 |
| Rezervă (vehicule din 1.6.06) | 7,5 | |
| Unitate de control sistem apel de urgență
(SUA) (vehicule până la 31.5.06) |
7,5 | |
| 53 | Brichetă spate pentru trabucuri cu iluminare scrumieră
Priză internă |
30 |
| 54 | Amplificator pentru instalația audio;
Difuzor modul subwoofer. |
25 |
| Se referă la vehicule guvernamentale (2009-2011):
priză cu 2 poli 12 V. |
15 | |
| 55 | Far față stânga (bi-xenon) Grup far față dreapta (bi-xenon) |
7,5 |
| Grup far față stânga (Hi-Xenon) | 10 | |
| 56 | Rezervă | 10 |
| Grup far față dreapta (Hi-Xenon) | 10 | |
| 57 | 2009-2011:
Priză pentru remorcă (13 poli) |
15 |
| 2006-2008:
Unitate de control gateway audio (Japonia) |
25 | |
| 2006-2008:
Unitate de control SDAR; Unitate de control sistem apel de urgență (SUA). |
7,5 | |
| 58 | Unitate de control remorcă | 25 |
| 59 | Unitate de control remorcă (vehicule până la 31.5.05);
Priză pentru remorcă (13 poli) (vehicule din 1.6.05). |
20 |
| 60 | Bloc conector scaun șofer | 20 |
| 61 | Bloc conector scaun față pasager | 20 |
| 62 | Circuit 15 releu (2)
(SA: xenon, telefon mobil) |
25 |
| 63 | Rezervă (vehicule până la 31.5.05) | – |
| Se referă la vehicule guvernamentale (2009-2011):
Bara luminoasă pe plafon. |
25 | |
| Unitate de control sistem apel de urgență (SUA)
(vehicule din 1.6.05) Unitate de control SDAR (vehicule din 1.6.05) |
7,5 | |
| 64 | Valabil pentru motor 266:
Releu pompă aer |
40 |
| Valabil pentru motor 640:
Fascicul cabluri motor/conector compartiment motor (2006-2008) Stadiu de ieșire timp aprindere (2009-2011) |
80 | |
| 65 | Unitate de control servodirecție electrică
(ES) |
80 |
| 66 | Unitate de control SAM | 60 |
| 67 | Circuit 15R releu (2) (SE) | 50 |
| 68 | Valabil pentru motor 266.920 și motor 266.940
cu cutie 722: AAC cu control integrat al motorului ventilator suplimentar |
50 |
| Valabil pentru motoarele 640.940, 640.941, 266.960, 266.980 și
pentru motoarele 266.920, 266.940: AAC cu control integrat al motorului ventilator suplimentar |
60 | |
| 69 | Circuit 15R releu (1) | 50 |
| 70 | Circuit 15 releu (1) | 60 |
| 71 | Valabil pentru motor 640:
Amplificator încălzitor PTC |
150 |
| 72 | 2006-2008:
Manșon conector circuit 30; 2009-2011: Unitate de control multifuncțională vehicul special (SVMCU [MSS]) (Taxi); Se referă la vehicule guvernamentale: Siguranță 7; Siguranță 10. |
60 |
| Nr | Descriere | Amperaj [A] |
| 80 | Unitate de control multifuncțională specială a vehiculului | 30 |
| 81 | Unitate de control multifuncțională specială a vehiculului | 30 |
| 82 | Unitate de control multifuncțională specială a vehiculului | 30 |
| 83 | Unitate de control multifuncțională specială a vehiculului | 30 |

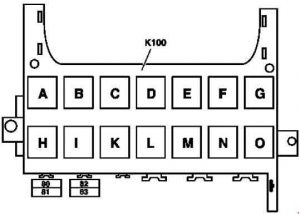

| Releu | ||
| A | Circuit 15R releu (2) (SA) | |
| B | Circuit 15R releu (1) | |
| C | Releu claxon | |
| D | Releu încălzire geam spate | |
| E | Releu ștergător etapă 1/2 | |
| F | Releu aprindere/oprire ștergător | |
| G | Circuit 15 releu (1) | |
| H | Releu de rezervă | |
| I | Valabil pentru motor 266:
Releu electrovalvă aer |
|
| K | Releu pompă combustibil | |
| L | Circuit motor 87 releu | |
| M | Releu demaror | |
| N | Circuit 87F releu | |
| O | Circuit 15 releu (2)
(SA: xenon, telefon mobil) |
|
