Mercedes-Benz Classe A w168 (1997-2004) – cutia de siguranțe
Mercedes-Benz Classe A w168 (1997-2004) – schema cutiei de siguranțe
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Mercedes Classe A w168 (1997-2004) este o siguranță de 12 în cutia de siguranțe.

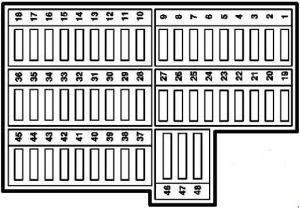

Cutia de siguranțe
| Nr | Descriere | Ampere [A] |
| 1 | Motor pe benzină:
Modul control; ISC (reglarea turației la ralanti); Supapă AGR; Încălzitor lambda 1; Încălzitor lambda 2; Priză diagnosticare; Regulator de viteză; Releu injecție secundară aer; Supapă injecție secundară aer; Supapă închidere. |
20 |
| Motor diesel:
Modul control diesel; Actuator Wastegate; Supapă comutare clapetă accelerație; Supapă presiune recirculare gaze de eșapament; Senzor temperatură catalizator cu trei căi. |
10 | |
| 2 | Modul control motor pe benzină și diesel;
Bobine de aprindere; Injectoare; Modul releu FP (bobină); Accelerator electronic; Releu blocare demaror. |
25 |
| 3 | Ventilator electric (răcire motor);
Ventilator electric (răcire motor) cu climatizare. |
30 40 |
| 4 | Modul control motor | 7.5 |
| 5 | Ambreiaj automat | 40 |
| 6 | Modul releu FP (benzină) | 30 |
| 7 | Modul lumini | 40 |
| 8 | Releu demaror | 30 |
| 9 | Motor ștergător | 40 |
| 10 | Ștergător spate | 20 |
| 40 | ||
| 11 | Comutator combinat
(control ștergător, comutator faruri, pompă spălare parbriz (activare)); RNS (sistem navigație radio). |
15 |
| 12 | Brichetă;
Iluminare compartiment torpedou; Radio; Schimbătoare CD, Priză 12V în portbagaj |
30 |
| 13 | Geam față stânga sau
geam electric cu limitator de forță. Geam față dreapta |
30 7,5 30 |
| 14 * | Set semnalizatoare (funcții temporale),
releu pompă spălare, telefon mobil |
15 10 |
| 15 | Modul control sistem airbag;
Senzor ACSR (recunoaștere automată scaun copii); Senzor airbag lateral; |
10 |
| 16 | Reglare oglindă retrovizoare exterioară;
Încălzitor oglindă retrovizoare exterioară; Parktronic. |
15 |
| 17 | Claxon cu trompetă | 15 |
| 18 | Set semnalizatoare;
Transponder și RFL (blocare frecvență radio); Releu electronică motor; Releu ventilator. |
10 |
| 19 | Priză remorcă | 25 |
| 20 | Priză remorcă | 15 |
| 21 | Priză remorcă | 15 |
| 22 | Sistem audio | 25 |
| 23 | Iluminare oglindă cosmetică | 7.5 |
| 24 | Nealocat | |
| 25 | Nealocat | |
| 26 | Nealocat | |
| 27 | Nealocat | |
| 28 | Set de semnalizatoare
Limitator de forță excesivă. |
10 |
| 29 | Închidere centralizată;
Unitate de recunoaștere a ocupării scaunului. |
15 |
| 30 | Transponder DAS (sistem de autorizare a tracțiunii) și
RFL (blocare frecvență radio), set de semnalizatoare electrice |
7.5 |
| 31 | Dezghețător lunetă spate | 25 |
| 32 | Telefon mobil;
Radio sau RNS (sistem de navigație radio); Schimbătoare CD; Lampă plafonieră față; Lampă plafonieră spate. |
15 |
| 33 | Geam față stânga;
Geam față dreapta. |
30 |
| 34 | Încălzitor/protecție împotriva înghețului
(Diesel) |
30 |
| 35 | Modul control ATA
2x releu lumină, sirena |
10 |
| 36 | Scaune față încălzite | 25 |
| 37 | Manetă selecție program VGS
(control complet integrat al transmisiei), pompa circulantă lichid răcire cu suport încălzire (motorină) |
10 |
| 38 | Modul control climatizare (compresor climatizare);
Motor pas cu pas supapă recirculare aer; Ventilator senzor interior; Duză încălzită spălător parbriz. |
10 |
| 39 | Modul lumini;
Lampă marșarier; Transmisie manuală; Ambreiaj automat; Lampă marșarier VGS (control complet integrat al transmisiei) |
7.5 |
| 40 | Lampă stop stânga, dreapta și centrală
(semnal frânare ABS); Senzor unghi direcție. |
10 |
| 41 | Modul control climatizare;
Priză diagnostic. |
10 |
| 42 | Geam spate stânga;
Geam spate dreapta. |
30 |
| 43 | ESP (program electronic de stabilizare);
Comutator frână; Contact normal deschis. |
15 |
| 44 | Modul control VGS
(control complet integrat al transmisiei) sau ambreiaj automat |
10 |
| 45 | Ventilator interior sau
ventilator interior climatizare |
30 |
| 46 | Protecție centrală cu siguranțe | 80 |
| 47 | Pompă servodirecție | 60 |
| 48 | Modul control Preglow (diesel) | 60 |
| 30 | ||
| * Siguranța f14 a fost mărită de la 10 la 15 amperi ca
siguranță 14 pentru releul pompei de spălare/spălător la sfârșitul șasiului numărul 033 655. Pentru numărul de sfârșit șasiu 033 654 trebuie să fie utilizată doar siguranța de 10 A. |
||
Cutia de siguranțe a modulului lumini
| Nr | Descriere | Ampere [A] |
| 1 | Far față stânga | 7.5 |
| 2 | Far față dreapta | 7.5 |
| 3 | Faruri de drum stângi;
Faruri de drum drepți; Martor de control al farurilor de drum (set de semnalizatoare). |
15 |
| 4 | Far lateral stâng;
Far spate stâng. |
7.5 |
| 5 | Far lateral drept;
Far spate drept; Set de semnalizatoare 58K; Iluminare plăcuță înmatriculare. |
15 |
| 6 | Proiectoare de ceață stângi și drepți;
Far spate stâng proiectoare de ceață. |
15 |
