Mercedes-Benz GLC X253/C253 (2015-2019…) – cutia de siguranțe
Mercedes-Benz GLC x253 – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019.
GLC250, GLC300, GLC350, GLC43, GLC63
Siguranță brichetă (priză de alimentare) în Mercedes GLC x253 sunt siguranțele #445 (priză în portbagaj), #446 (brichetă față, priză de alimentare internă) și #447 (priză în consola centrală spate dreapta) în portbagaj.
Cutia de siguranțe în portbagaj

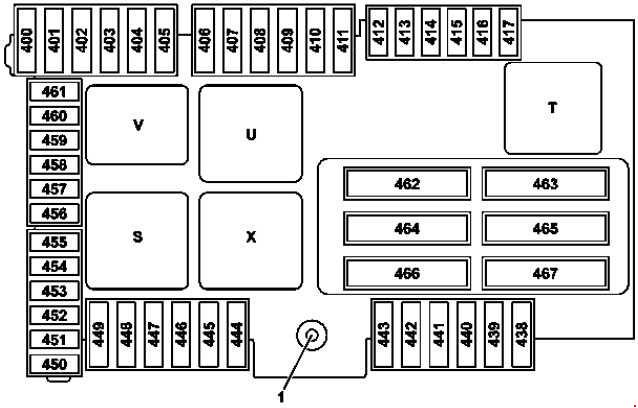

Versiunea 1

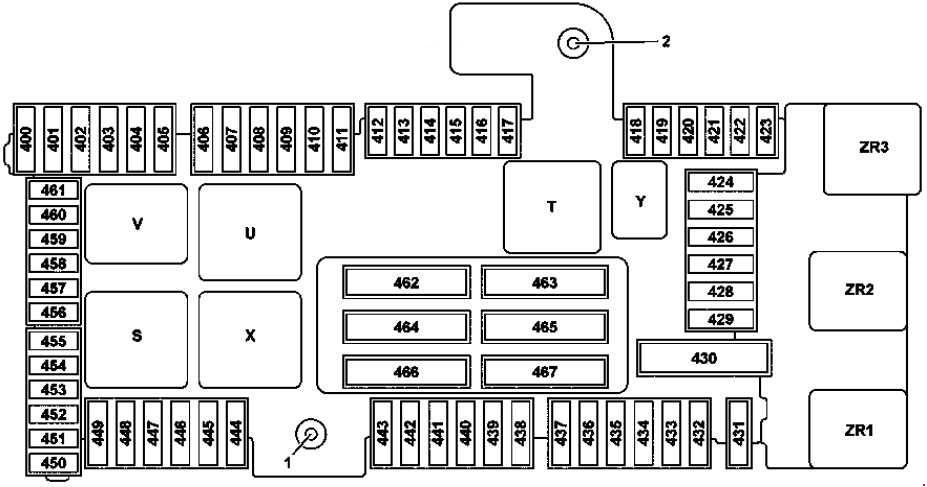

Versiunea 2
1 – Alimentare bornă 30 “E1”
2 – Alimentare bornă 30g “E2”
| Număr | Amperaj [A] | Descriere |
| 400 | 25 | BlueTEC: unitate de control AdBlue ® |
| 401 | 15 | BlueTEC: unitate de control AdBlue ® |
| 402 | 20 | BlueTEC: unitate de control AdBlue ® |
| 403 | 30 | Valabil până la 30.11.2015:
Scaun față partea pasagerului, comutator reglare parțial electrică a scaunului |
| 25 | Valabil din 01.12.2015:
Scaun față partea pasagerului, comutator reglare parțial electrică a scaunului |
|
| 404 | 30 | Valabil până la 30.11.2015:
Scaun partea șoferului, comutator reglare parțial electrică a scaunului |
| 25 | Valabil din 01.12.2015:
Scaun partea șoferului, comutator reglare parțial electrică a scaunului |
|
| 405 | – | Rezervă |
| 406 | 30 | Controler ușă față stânga |
| 407 | – | Rezervă |
| 408 | 30 | Controler ușă spate dreapta |
| 409 | – | Rezervă |
| 410 | 5 | Receptor radio staționar pentru încălzire la distanță;
Comutator antenă pentru telefon și încălzitor staționar. |
| 411 | 30 | Controler înfășurător de tensiune de urgență față stânga |
| 412 | 7,5 | Hibrid:
Unitate de control a sistemului de gestionare a bateriei |
| 413 | 5 | Controler capac portbagaj |
| 414 | 5 | Modul tuner |
| 415 | 5 | Unitate de control protecție cameră;
Generator parfum. |
| 416 | 7,5 | Amplificator / compensator antenă sistem telefonie mobilă
Placă contact telefon mobil |
| 417 | 5 | Unitate de control cameră 360°;
Cameră marșarier. |
| 418 | 5 | Unitate de control încălzire scaune spate;
Unitate de control AIRSCARF. |
| 419 | 5 | Unitate de control reglare suport lombar scaun față partea pasagerului |
| 420 | 5 | Unitate de control reglare suport lombar scaun partea șoferului |
| 421 | – | Rezervă |
| 422 | – | Rezervă |
| 423 | 5 | Unitate de control amplificator sistem audio |
| 424 | 15 | Unitate de control AIR BODY CONTROL Plus;
Se referă la motorul 276: Unitate de control sunet motor. |
| 425 | – | Rezervă |
| 426 | – | Rezervă |
| 427 | – | Rezervă |
| 428 | – | Rezervă |
| 429 | – | Rezervă |
| 430 | – | Rezervă |
| 431 | 25 | Unitate de control multifuncțională vehicul pentru scopuri speciale |
| 432 | 25 | Unitate de control multifuncțională vehicul pentru scopuri speciale |
| 433 | 20 | Unitate de control recunoaștere remorcă |
| 434 | 30 | Unitate de control recunoaștere remorcă |
| 435 | 25 | Unitate de control recunoaștere remorcă |
| 436 | 15 | Unitate de control recunoaștere remorcă |
| 437 | 25 | Unitate de control recunoaștere remorcă |
| 438 | 30 | Unitate de control a convertizorului DC / AC |
| 439 | – | Rezervă |
| 440 | 30 | Unitate de control a încălzirii scaunelor spate;
Unitate de control AIRSCARF. |
| 441 | 30 | Unitate de control AIRSCARF |
| 442 | 25 | Unitate de control a sistemului de alimentare |
| 443 | 30 | Controler înfășurător de tensiune de urgență față dreapta |
| 444 | 15 | Conexiune electrică a tabletei PC |
| 445 | 15 | Priză în portbagaj |
| 446 | 15 | Brichetă față cu iluminare a scrumierii;
Priză de alimentare internă a vehiculului. |
| 447 | 15 | Priză 12V în consola centrală dreaptă |
| 448 | 10 | Valabil pentru transmisii 722, 725:
Condensator de impuls |
| 449 | 5 | Se referă la motorul 626:
Cartuș filtru combustibil cu încălzitor integrat; Hibrid: Generator de sunet. |
| 450 | 5 | Modul control spate SAM |
| 451 | 5 | Unitate de control a sistemului de alimentare;
BlueTEC: Unitate de control AdBlue ®. |
| 452 | 5 | Senzor radar integrat al bara spate dreapta; Senzor radar integrat al bara spate stânga; Senzor radar central al bara spate; Senzor radar al bara spate dreapta exterior; Senzor radar al bara spate stânga exterior. |
| 453 | 5 | Senzor radar al bara față stânga;
Senzor radar al bara față dreapta; Controler COLLISION PREVENTION ASSIST. |
| 454 | 7,5 | Valabil pentru transmisii 722:
Unitate complet integrată de control al cutiei de viteze |
| 5 | BlueTEC:
Unitate de control AdBlue ® |
|
| 455 | 5 | Unitate de control a convertizorului DC / AC |
| 456 | 5 | Senzor radar față cu rază lungă;
Controler electric DISTRONIC. |
| 457 | 5 | Hibrid: Unitate de control a electronicii de putere; Unitate de control a convertizorului DC / DC; Unitate de control a electronicii de putere. |
| 458 | 5 | Modul comutare spate |
| 459 | 5 | Hibrid:
Încărcător |
| 460 | 10 | Unitate de control KEYLESS-GO |
| 461 | 5 | Amplificator antenă FM 1, AM, CL [ZV] și KEYLESS-GO |
| 462 | 40 | Unitate de control a amplificatorului sistemului audio |
| 463 | 30 | Încălzirea lunetei spate prin condensator anti-interferență al lunetei spate |
| 464 | 40 | Controler capac portbagaj Controler hayon ridicabil |
| 465 | 40 | Modul control spate SAM |
| 466 | 40 | Modul control spate SAM |
| 467 | 40 | Se referă la motorul 626:
Cartuș filtru combustibil cu încălzitor integrat |
| Releu |
||
| S | Releu 15 intern al vehiculului |
|
| T | Releu încălzire lunetă spate | |
| U | Suport pahar în al doilea rând de scaune și releu prize | |
| V | BlueTEC: releu AdBlue ® | |
| X | 1. rând de scaune / cutie frigorifică portbagaj și releu prize | |
| Y | Releu de rezervă | |
| ZR1 | Valabil pentru motorul 626:
Releu încălzitor filtru combustibil |
|
| ZR2 | Releu de rezervă | |
| ZR3 | Releu de rezervă | |

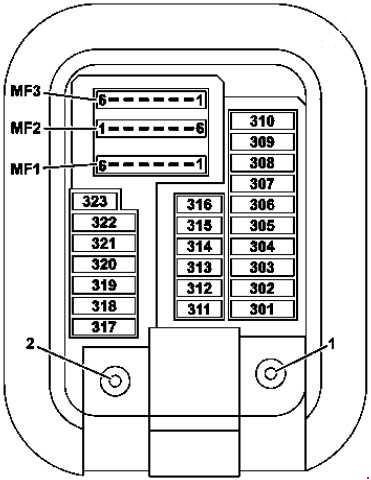

Patru siguranțe în spațiul pentru picioarele pasagerului
| Număr | Amperaj [A] | Descriere |
| 301 | 5 | Hibrid:
Siguranță termică prin întrerupător de înaltă tensiune |
| 302 | 30 | Controler ușă față dreapta |
| 303 | 30 | Controler ușă spate stânga |
| 304 | 20 | Valabil pentru transmisii 722:
Modul inteligent servodirecție pentru DIRECT SELECT (A80) |
| 305 | 30 | Controler scaun partea șoferului;
Controler încălzire scaun partea șoferului; Controler încălzire scaun față. |
| 306 | 30 | Controler scaun față partea pasagerului;
Controler încălzire scaun față partea pasagerului; Controler încălzire scaun față. |
| 307 | – | Rezervă |
| 308 | 30 | Versiune SUA:
Conexiune electrică control electric frână |
| 309 | 10 | Unitate control sistem conexiuni de alertă |
| 5 | Unitate control HERMES;
Modul comunicare servicii telematice. |
|
| 310 | – | Rezervă |
| 311 | 10 | Regulator electronic ventilator Booster |
| 312 | 10 | Unitate control panou control suspendat |
| 313 | 10 | Hibrid: unitate control convertor DC / DC |
| 314 | – | Rezervă |
| 315 | 5 | Unitate control grup propulsor;
Se referă la motor diesel: Unitate control CDI; Se referă la motor pe benzină: Unitate control ME-SFI. |
| 316 | 7,5 | Unitate control sistem reținere suplimentară |
| 317 | 7,5 | Modul control trapă panoramică;
Modul control trapă glisantă. |
| 318 | 20 | Unitate control staționară încălzitor |
| 319 | 5 | Hibrid:
Încălzitor PTC de înaltă tensiune |
| 320 | 15 | Unitate de control AIR BODY CONTROL |
| 321 | 5 | Versiune japoneză:
Unitate de control dedicată comunicării pe distanțe scurte. |
| 322 | 20 | Unitate principală |
| 323 | 5 | Unitate de control a sistemului de parcare |
| MF1 / 1 | 7,5 | Afișaj Audio / COMAND Motor ventilator al echipamentului audio |
| MF1 / 2 | 7,5 | Cameră stereo multifuncțională;
Cameră mono multifuncțională. |
| MF1 / 3 | 7,5 | Senzor de ploaie și lumină cu funcții suplimentare;
Controler pe panoul de control. |
| MF1 / 4 | 7,5 | Controler scaun partea șoferului;
Controler încălzire scaun partea șoferului; Controler încălzire scaun față. |
| MF1 / 5 | 7,5 | Controler scaun față partea pasagerului;
Controler încălzire scaun față partea pasagerului; Controler încălzire scaun față. |
| MF1 / 6 | 7,5 | Unitate de control modul lampă volan |
| MF2 / 1 | 5 | Controler înfășurător tensiune de urgență față stânga |
| MF2 / 2 | 5 | Panou de control Audio / COMAND;
Touchpad. |
| MF2 / 3 | 5 | Controler înfășurător tensiune de urgență față dreapta |
| MF2 / 4 | 5 | Afișaj Heads-up |
| MF2 / 5 | 5 | Unitate de conectare multimedia |
| MF2 / 6 | 5 | Hibrid: compresor electric al agentului frigorific |
| MF3 / 1 | 5 | Linie de feedback, bornă 30g, unitate de control față SAM |
| MF3 / 2 | 5 | Unitate de control a senzorilor radar |
| MF3 / 3 | – | Rezervă |
| MF3 / 4 | 5 | Grup de butoane pe bord partea șoferului |
| MF3 / 5 | 5 | Unitate de control climatizare spate |
| MF3 / 6 | 5 | Unitate de control climatizare spate |

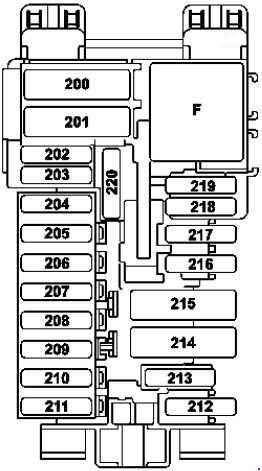

Patru siguranțe în bord
| Număr | Amperaj [A] | Descriere |
| 200 | 50 | Unitate de control față SAM |
| 201 | 40 | Unitate de control față SAM |
| 202 | 5 | Sirenă de alertă |
| 203 | 20 | Valabil cu transmisie 716:
Blocare electrică a volanului |
| 204 | 5 | Conexiune diagnostic |
| 205 | 7,5 | Unitate de control electronică a blocării aprinderii |
| 206 | 5 | Ceas analogic |
| 207 | 15 | Unitate de control climatizare |
| 208 | 7,5 | Set de indicatori |
| 209 | 5 | Control unitate operativă climatizare;
Panou de control superior. |
| 210 | 10 | Unitate de control modul lampă volan |
| 211 | 25 | Rezervă |
| 212 | 5 | Rezervă |
| 213 | 5 | Unitate de control electronică a programului de stabilitate |
| 214 | 30 | Rezervă |
| 215 | – | Rezervă |
| 216 | 7,5 | Bec în sertarul torpedoului |
| 217 | 5 | Versiune japoneză:
Unitate de control dedicată comunicării pe distanțe scurte |
| 218 | 7,5 | Unitate de control a sistemului de reținere suplimentar |
| 219 | 5 | Unitate de control a sistemului de detectare a masei (WSS) |
| 220 | – | Rezervă |
| Releu | ||
| F | Releu, circuit 15R | |

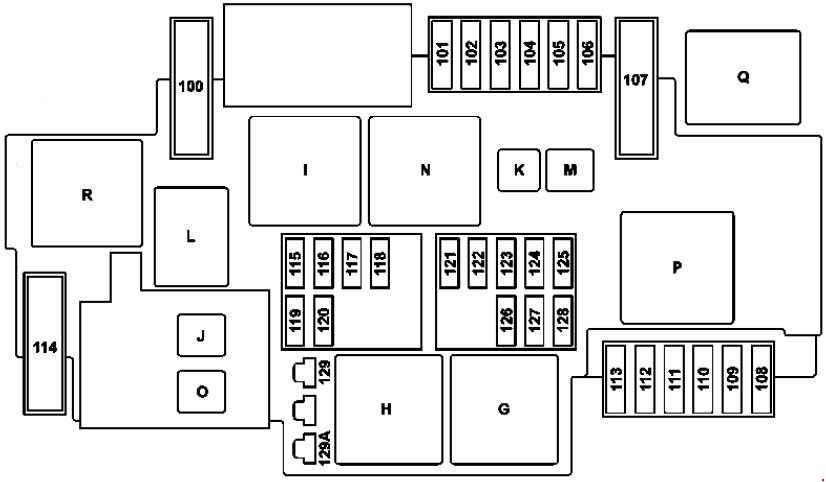

Patru siguranțe în compartimentul motor
| Număr | Amperaj [A] | Descriere |
| 100 | 40 | Hibrid:
Pompă gol |
| 101 | 15 | Cuplaj de legătură, circuit 87/2 |
| 102 | 20 | Cuplaj de legătură, circuit 87/1 |
| 103 | 15 | Cuplaj de legătură, circuit 87/4 |
| 104 | 15 | Cuplaj de legătură, circuit 87/3 |
| 105 | 15 | Se referă la transmisia 722.9 (cu excepția 722.930):
Unitate de control a pompei de ulei auxiliară a cutiei automate |
| 106 | – | Rezervă |
| 107 | 60 | Valabil cu motor 274,9:
Pompă electrică lichid răcire |
| 108 | 20 | Far LED static:
Far față dreapta; Far LED performanțe ridicate, far LED dinamic: |
| 109 | 30 | Motor ștergător |
| 110 | 20 | Far LED static:
Far față stânga; Far LED performanțe ridicate, far LED dinamic: |
| 111 | 30 | Demaror |
| 112 | 15 | Hibrid: senzor pedala accelerației |
| 113 | – | Rezervă |
| 114 | 40 | Compresor AIR BODY CONTROL |
| 115 | 15 | Claxon stânga și claxon dreapta |
| 116 | – | Rezervă |
| 117 | – | Rezervă |
| 118 | 5 | Hibrid:
Unitate de control a programului electronic de stabilitate |
| 119 | 15 | Circuit 87 C2 cuplaj de legătură |
| 120 | 5 | Circuit 87 Cuplaj C1 |
| 121 | 5 | Unitate de control electronică a programului de stabilitate |
| 122 | 5 | Releu CPC |
| 123 | – | Rezervă |
| 124 | – | Rezervă |
| 125 | 5 | Unitate de control față SAM |
| 126 | 5 | Unitate de control grup propulsor;
Se referă la motor diesel: Unitate de control CDI; Se referă la motor pe benzină: Unitate de control ME-SFI. |
| 127 | 5 | Hibrid:
Limitator de cădere de tensiune |
| 128 | 5 | Grup lumini față stânga și întrerupător lumini exterioare |
| 129 | 30 | Hibrid:
Circuit releu de aprindere 50 |
| 129A | 30 | Hibrid:
Circuit releu de aprindere 50 |
| Relee |
||
| G | Releu 15 în compartiment motor |
|
| H | Releu 50 demaror | |
| I | Hibrid:
Releu pompă gol (+) |
|
| J | Releu CPC | |
| K. | Valabil pentru transmisia 722.9 (cu excepția 722.930):
Releu pompă ulei |
|
| L | Releu claxon | |
| M | Releu încălzitor poziție de staționare a ștergătoarelor parbriz | |
| N | Circuit releu 87 M. | |
| O | Hibrid:
Circuit releu de aprindere 15 |
|
| P | Valabil cu motor 274,9:
Releu pompă lichid răcire |
|
| Q | Hibrid:
Releu pompă gol (-) |
|
| R | Releu AIR BODY CONTROL | |

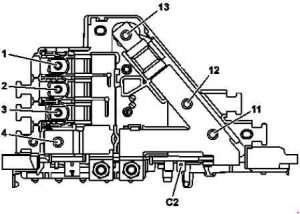

Bloc siguranțe în compartiment motor
Versiunea 1

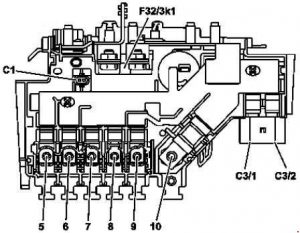

Versiunea 2
F32 / 3k1 – Releu de deblocare
| Număr | Amperaj [A] | Descriere |
| 1 | – | Rezervă |
| 2 | 100 | Se referă la motorul diesel: grad de putere de aprindere |
| 3 | 60 | Modul cutia de siguranțe și releu al motorului |
| 4 | – | Conectarea bateriei sistemului electric |
| 5 | 150 | Modul cutia de siguranțe și releu al motorului |
| 6 | 125 | Modul cutia de siguranțe și releu stânga |
| 7 | 80 | Motor ventilator (600 W / 850 W) |
| 8 | 125 | Unitate control electrică servodirecție |
| 9 | 150 | Motor ventilator (1000 W) |
| 10 | 200 | Tablou preliminar în interiorul vehiculului |
| 11 | – | Rezervă |
| 12 | – | Hibrid:
Unitate control electronică de putere; Cu motor 651.9 și versiunea USA: Unitate control încălzitor catalizator. |
| 13 | 400 | Alternator |
| C1 | – | Hibrid: releu de deblocare |
| C2 | – | Hibrid: circuit 31 |
| C3 / 1 | 40 | Unitate control electronică program stabilitate |
| C3 / 2 | 60 | Unitate control electronică program stabilitate |

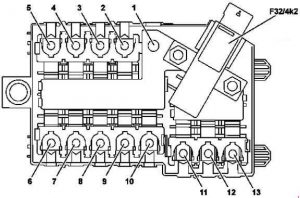

Cutia de siguranțe internă
F32 / 4k2 – Releu de deblocare a curentului de repaus
| Număr | Amperaj [A] | Descriere |
| 1 | – | Bloc siguranțe preliminar al compartimentului motor |
| 2 | 150 | Hibrid:
Releu suplimentar al bateriei pentru funcția ECO start / stop |
| 3 | 40 | Motor ventilator |
| 4 | – | Gol |
| 5 | 150 | Se referă la motorul diesel:
Amplificator al încălzitorului PTC |
| 6 | 80 | Bloc siguranțe pe montantul A dreapta. |
| 7 | 150 | Modul cutia de siguranțe și releu spate |
| 8 | – | Gol |
| 9 | – | Gol |
| 10 | 60 | Valabil pentru transmisii 725 (cu excepția GLC 350 și 4Matic):
Unitate complet integrată de control al cutiei de viteze |
| 100 | GLC 350 și 4Matic:
Unitate complet integrată de control al cutiei de viteze |
|
| 11 | – | Gol |
| 12 | 40 | Modul cutia de siguranțe și releu spate |
| 13 | 50 | Bloc siguranțe pe montantul A dreapta. |
