Renault Fluence (2009-2019) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Fluence (2009–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Renault Fluence – schema siguranțelor

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

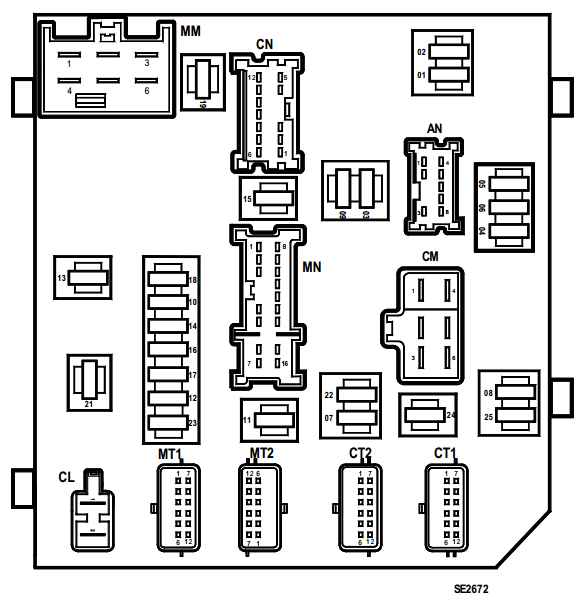

Compartiment motor

Cutia de siguranțe

Descriere

1. 10A – Lumină laterală (far dreapta, lumină spate dreapta, faruri), iluminare plăcuță înmatriculare, iluminare brichetă, iluminare comutatoare geamuri electrice, sistem audio, unitate control sistem navigație, iluminare comutatoare și butoane pe bord
2. 10A – Lumini de poziție (far stânga, lampă spate stânga), lampă stânga pe hayon spate
3. 15A – Pompă spălare faruri
4. 20A – Proiectoare de ceață
5. 10A – Faruri de drum (far stânga)
6. 10A – Faruri de drum (far dreapta)
7. 15A – Priză diagnostic, releu încălzire lunetă spate, comutator mod cutie automată, corector electric faruri, controler lampi cu descărcare, controler încălzire suplimentară, limitator viteză, frână de parcare automată, controler parcare automată, oglindă retrovizoare cu întunecare în partea pasagerului
8. 30A – pentru unitatea ABS, ESP
9. 30A – Ștergător parbriz față
10. 10A – Unitate control sistem airbag
11. 20A – Neutilizat
12. 7,5A – Controler cutie automată
13. 25A – Sistem gestionare motor
14. 15A – Senzori de oxigen – încălzire
15. 20A – Controler cutie automată
16. 5A – Semnale frânare, unitate control electrică, servodirecție electrică
17. 10A – Senzor moduri funcționare cutie automată, corector electric faruri, releu lumini mers înapoi
18. 15A – Unitate control dispozitive electrice
19. 30A – Demaror
20. – Neutilizat
21. 20A – Modul combustibil, bobine de aprindere
22. 10A – Ambreiaj electromagnetic compresor aer condiționat
23. 5A – ECU sistem injecție
24. 20A – Faruri de întâlnire (far stânga), corector electric
25. 20A – Faruri de întâlnire (far dreapta), corector electric

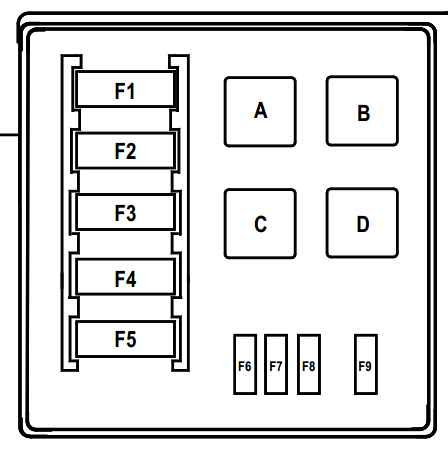

Cutie adițională

Se află în cutia de conexiuni din compartimentul motor sub unitatea de protecție și comutare.

Descriere

• A – Neutilizat
• B – Releu încălzitor combustibil (450)
• C – Releu lumini mers înapoi (602)
• D – Neutilizat
• F1 – 80A unitate interfață încălzitor (1550)
• F2 – 70A încălzire bloc (257)
• F3 – 50A ECU cutie (119)
• F4 – 80A unitate interfață încălzitor (1550)
• F5 – 60A Ventilator electric (188) prin releu viteză mare ventilator electric (234)
• F6 – 20A Încălzitor combustibil (449)
• F7 – neutilizat
• F8 – 30A – Control releu ventilator electric (234)
• F9 – neutilizat

Cutie lângă baterie

Descriere

• F1 – 190A Demaror
• F2 – cutie de siguranțe și relee 50A în compartiment pasageri
• F3 – cutie de siguranțe și relee 80A (unitate control și comutare) în compartiment motor 1, cutie de siguranțe și relee în compartiment pasageri
• F4 – 300A / 190A siguranță în compartiment motor și cutie relee 2 / alternator
• Servodirecție electrică F5 – 80A
• F6 – 35A unitate control electronică motor (ECU) / cutie de siguranțe și relee (unitate control și comutare) în compartiment motor 1
• F7 – 5A cutie de siguranțe și relee (unitate control și comutare) în compartiment motor 1

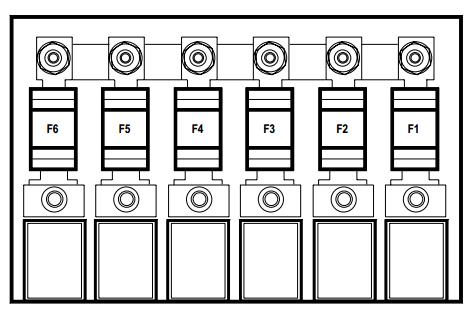

Cutie siguranțe putere mare (2)

Descriere

1. 70A – încălzitor suplimentar compartiment pasageri
2. 80A – cutie de siguranțe și relee în compartiment pasageri
3. 80A – cutie de siguranțe și relee în compartiment pasageri
4. 80A – cutie de siguranțe și relee (unitate control și comutare) în compartiment motor 1, cutie de siguranțe și relee în compartiment pasageri
5. 30A – încălzitor suplimentar
6. 50A – ECU ABS cu ESP

Releul ventilatorului electric al sistemului de răcire a motorului poate fi poziționat separat, lângă ventilatorul electric însuși.

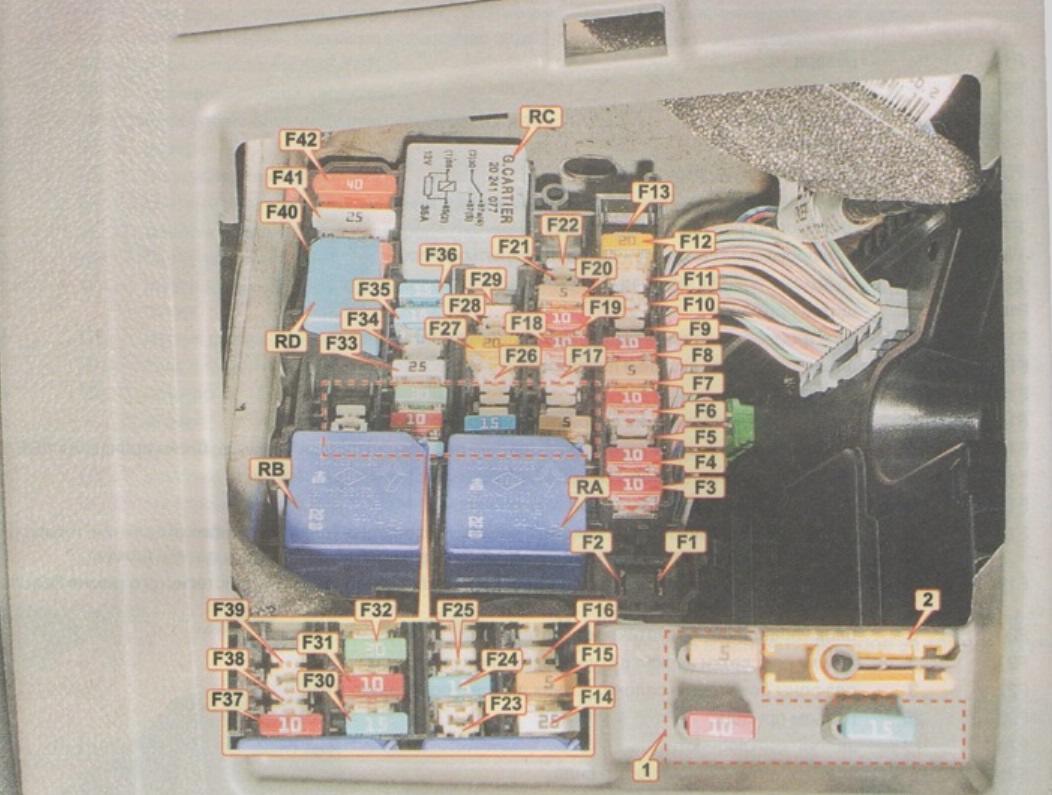

Compartiment pasageri

Se află în partea stângă a volanului.

Descriere

F1	Rezervă
F2	Rezervă
F3	Brichetă 10A
F4	Priză spate 10A
F5	Priză 10A în portbagaj
F6	Sistem audio 10A
F7	Oglinzi exterioare încălzite electric 5A
F8	Spălător lunetă față 10A, indicator uși deschise
F9	Frână de parcare automată 30A
F10	10A bord
F11	Scaun 25A, întrerupătoare coloana volan
F12	20A scaun pasager încălzit electric
F13	Rezervă
F14	Regulator electric geamuri 25A pentru ușile față partea pasagerului
F15	Întrerupător lumină frână 5A, senzor poziție pedală frână, unitate control ABS / ESP
F 16	25A regulator electric geamuri uși spate dreapta
F17	25A regulator electric geamuri uși spate stânga
F18	10A lampă în compartiment torpedou, lampă stânga în portbagaj, lumini uși, lumini oglinzi în storuri parasolar, senzor ploaie
F19	Ceas 10A, indicator temperatură exterioară, indicator avertizare centuri siguranță, conector sistem audio
F20	Unitate control climatizare 5A
F21	Lumini oglinzi 3A în storuri parasolar

F22	Capace ale lampilor interioare 3A, senzor ploaie și lumină
F23	Conector remorcă 20A
F24	Ștergător spate 15A
F25	Oglindă retrovizoare interioară 3A
F26	Sistem navigație 30A 10A, schimbătoare CD, sistem audio
F27	Sistem audio 20A, unitate control frână de parcare
F28	Gol
F29	Gol
F30	Semnalizatoare 15A
F31	10A bord
F32	30A electric portieră partea șoferului regulator geamuri
F33	Închidere centralizată 25A
F34	Gol
F35	Ceas 15A, indicator temperatură exterioară, afișaj telefon
F36	Priză diagnostic 15A, releu claxon, modul alarmă, sirenă
F37	Semnale frânare 10A, ECU
F38	Frână de parcare automată 30A
F39	Gol
F40	Ventilator climatizare 40A
F41	Trapă electrică 25A
F42	Încălzire lunetă spate 40A

• RA 70A – releu de putere (+baterie) cu oprire întârziată (fără oprire la pornire)
• RB 70A – releu de putere (+baterie) cu oprire întârziată (cu oprirea alimentării la pornire)
• RC 40C – Releu lunetă spate încălzită
• RD 20A – releu Claxon

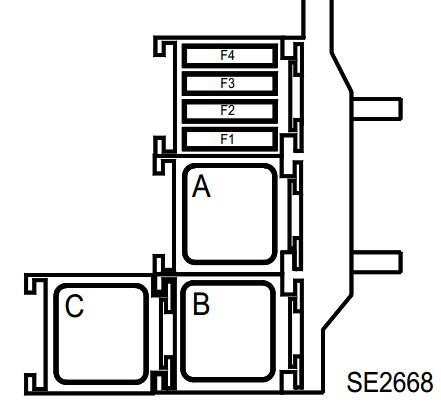

Elemente adiționale

Cutia 1

Situată în compartimentul pasagerilor, în partea stângă jos a bordului, lângă coloana volanului.

Descriere

• F1 – Siguranță de alimentare 40A pentru releul ridicătorului geamurilor (703), control releu siguranță copii (750)
• F2 –
• F3 –
• F4 –
• A – 40A Releu geam electric
• B – 40A Releu dispozitiv blocare pentru copii pentru geamul electric controlat spate (750)
• C – 70A 2 relee “+” cu motor în funcțiune (1616) pentru alimentarea ventilatorului compartimentului pasagerilor

Releu încălzire scaun față

Această cutie de relee se află sub scaunul pasagerului: releu 40A “+” cu motor în funcțiune pentru alimentarea elementelor încălzitoare ale scaunului șoferului și al pasagerului.
