Dacia Logan L8 (2014-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dacia Logan L8 (2014–2021), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Dacia Logan L8 – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021

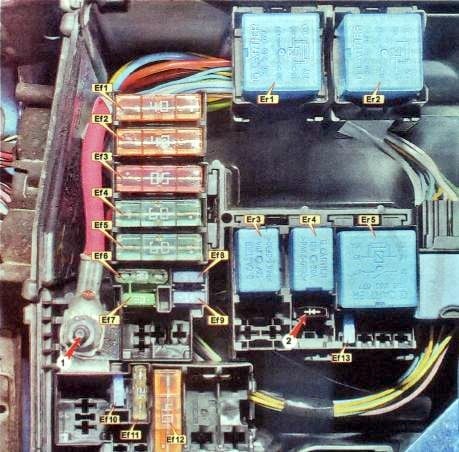

În compartiment motor
Cutia de siguranțe se află pe partea stângă lângă baterie și este închisă cu un capac din plastic.
| Număr | Descriere |
| Ef1 | 40A Element încălzitor drept al geamului față |
| Ef2 | 40A Element încălzitor stâng al geamului față |
| Ef3 | 50A Sistem antiblocare roți (ABS)/ESP |
| Ef4 | 60A Imobilizator, circuit de alimentare al siguranței din compartimentul pasagerului F28-F31 |
| Ef5 | 60A Alimentare siguranțe din compartimentul pasagerului F11, F23 – F27, F34 și F39 |
| Ef6 | 30A Sistem antiblocare roți (ABS)/ESP |
| Ef7 | 30A Geam spate încălzit și oglinzi |
| Ef8 | 15A Proiectoare de ceață față |
| Ef9 | 15A Scaune încălzite |
| Ef10 | 15A Compresor climatizare (echipare cu climatizare) / 25A Prima viteză a ventilatorului electric (echipare fără climatizare) |
| Ef11 | 25A Siguranță releu modul control motor |
| Ef12 | Ventilator răcire electric 40A |
| Ef13 | 15A Modul control motor |
| Er1 | 35A Releu pentru încălzirea geamului stâng |
| Er2 | 35A Releu pentru încălzirea corectă a geamului |
| Er3 | 20A Releu pompă combustibil |
| Er4 | 20A Releu compresor climatizare sau prima viteză a ventilatorului electric (în funcție de configurație) |
| Er5 | 35A Releu control motor |

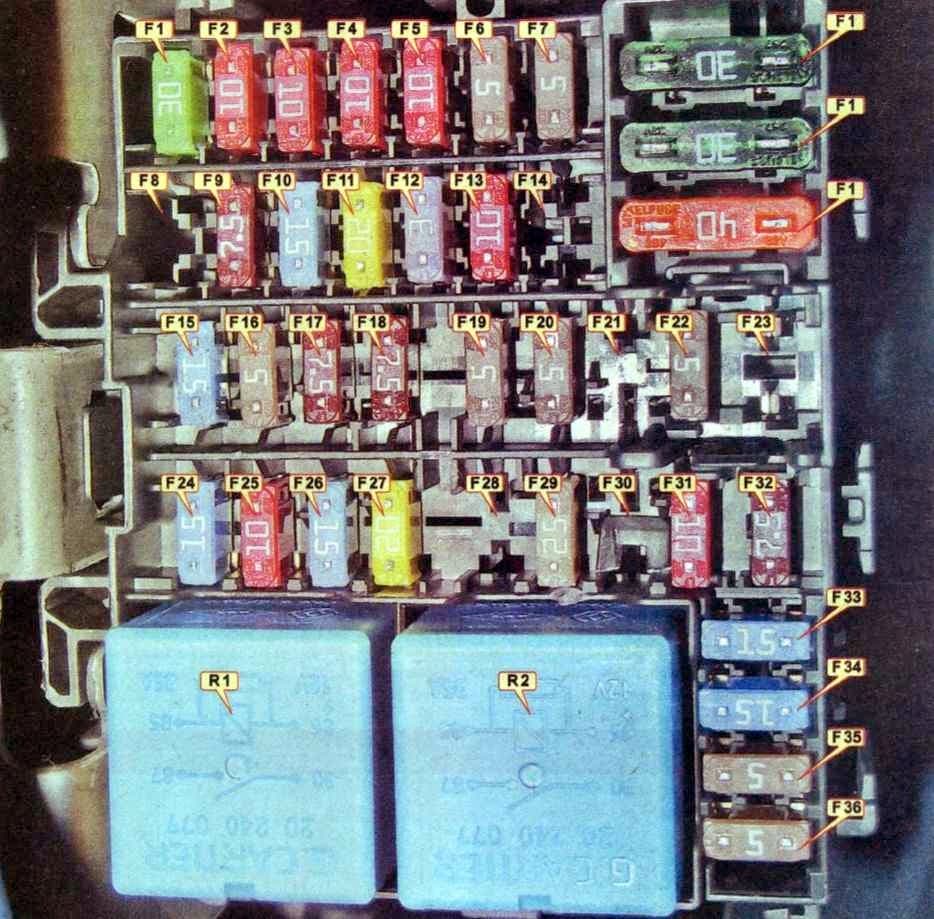

În compartimentul pasagerilor
Cutia de siguranțe se află pe partea șoferului în spatele unui panou de plastic.
| Număr | Descriere |
| F1 | Macara geamuri electrice față 30A |
| F2 | 10A Far stânga faruri de drum |
| F3 | Far dreapta faruri de drum 10A |
| F4 | 10A Far stânga faruri de întâlnire |
| F5 | Far dreapta faruri de drum 10A |
| F6 | 5A Lumini spate, iluminare număr, iluminare |
| F7 | Iluminare față 5A |
| F8 | Macara geamuri electrice spate 30A |
| F9 | Lumină spate proiectoare de ceață 7,5 A |
| F10 | 15A Claxon |
| F11 | Închidere centralizată 20A |
| F12 | 3A Sistem antiblocare roți (ABS)/ESP |
| F13 | Iluminare interior 10A, climatizare |
| F14 | Senzor unghi de viraj 5A |
| F15 | 15A Ștergător parbriz, radar parcare, lumină marșarier |
| F 16 | 5A Sistem audio, geam încălzit, limitator viteză |
| F17 | 7,5 A DRL |
| F18 | Lumină frână 7,5 A |
| F19 | Unitate control 5A |
| F20 | Airbag 5A |
| F21 | 7,5 A Lumină marșarier, unitate control AMT |
| F22 | 5A Pompă electrică servodirecție |
| F23 | Gol |
| F24 | Semnalizatoare 15A |
| F25 | Sistem antifurt 10A |
| F26 | 15A Unitate control electrică |
| F27 | Comutatoare coloana volan 20A (intrare faruri de întâlnire) |
| F28 | Gol |
| F29 | Comutatoare coloana volan 25A (intrare faruri de drum) |
| F30 | Gol |
| F31 | 10A Bord |
| F32 | Sistem audio 7,5 A |
| F33 | Brichetă 15A |
| F34 | Conector diagnostic 15A |
| F35 | Oglinzi exterioare încălzite 5A |
| F36 | Acționare oglinzi laterale 5A |
| F37 | 30A Demaror |
| F38 | 30A Ștergător parbriz |
| F39 | Climatizare 40A |
| R1 | Releu climatizare 35A |
| R2 | 35A Releu deflector spate geam |
| Număr | Descriere |
| F1 | Ridicare geamuri electrice față 30A |
| F2 | 10A Far stânga al farurilor de drum |
| F3 | Far dreapta al farurilor de drum 10A |
| F4 | 10A Far stânga al farurilor de întâlnire |
| F5 | Far dreapta al farurilor de drum 10A |
| F6 | 5A Lumini spate, iluminare plăcuță, iluminare |
| F7 | Iluminare față 5A |
| F8 | Ridicare geamuri electrice spate 30A |
| F9 | Lumină spate proiectoare de ceață 7,5 A |
| F10 | 15A Claxon |
| F11 | Închidere centralizată 20A |
| F12 | 3A Sistem antiblocare roți (ABS)/ESP |
| F13 | Iluminare interioară 10A, climatizare |
| F14 | Senzor unghi de virare 5A |
| F15 | 15A Spălător parbriz, radar parcare, lumină marșarier |
| F 16 | 5A Sistem audio, geam încălzit, limitator viteză |
| F17 | 7,5 A DRL |
| F18 | Lumină frână 7,5 A |
| F19 | Unitate control 5A |
| F20 | Airbag 5A |
| F21 | 7,5 A Lumină marșarier, unitate control AMT |
| F22 | 5A Pompă electrică servodirecție |
| F23 | Gol |
| F24 | Semnalizatoare 15A |
| F25 | Sistem antifurt 10A |
| F26 | 15A Unitate control electrică |
| F27 | Comutatoare coloana volan 20A (intrare faruri de întâlnire) |
| F28 | Gol |
| F29 | Comutatoare coloana volan 25A (intrare faruri de drum) |
| F30 | Gol |
| F31 | 10A Bord |
| F32 | Sistem audio 7,5 A |
| F33 | Brichetă 15A |
| F34 | Conector diagnostic 15A |
| F35 | Oglinzi exterioare încălzite 5A |
| F36 | Acționare oglinzi laterale 5A |
| F37 | 30A Demaror |
| F38 | 30A Ștergător parbriz |
| F39 | Climatizare 40A |
| R1 | Releu climatizare 35A |
| R2 | 35A Releu deflector spate geam |
