Schema cutiei de siguranțe și relee – Maruti Suzuki Swift DZire



Siguranțe în compartiment motor

Număr	Amperaj [A]	Descriere
(1)	100	FL1 (BENZINĂ)
	120	FL1 (DIESEL)
(2)	100	FL2
(3)	100	FL3
(4)	50	FL4
(5)	80	FL5
(6)	100	FL6
(7)	50	Comutator aprindere -2
(8)	7,5	ECM
(9)	15	Releu cutie automată
(10)	—	Gol
(11)	10	Compresor aer
(12)	15	FI (BENZINĂ)
(13)	30	FI (DIESEL)
(14)	60	Servodirecție

(!5)	30	Ventilator radiator
(16)	40	Motor Sistem antiblocare roți (ABS)
(17)	30	Ventilatoare
(18)	30	Demaror
(19)	—	Gol
(20)	30	Accesoriu
(21)	—	Gol
(22)	15	Far principal (stânga)
(23)	25	Modul control ABS
(24)	15	Far principal (dreapta)
(25)	20	Far proiectoare de ceață față
(26)	—	Gol
(27)	40	Cheie aprindere
(28)	7,5	Semnal pornire
(29)	10	INJ DRV (DIESEL)
(30)	10	FL 2 (DIESEL)
(31)	15	F/P (DIESEL)

Siguranțe sub bord

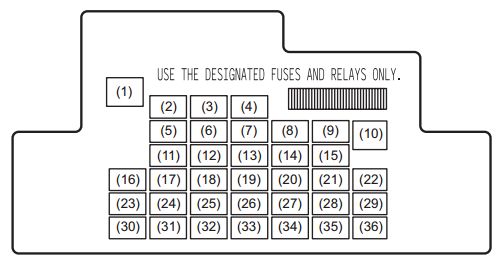

Vehicul cu sistem de aprindere fără cheie push!

Număr	Amperaj [A]	Descriere
(1)	30	Centură
(2)	20	Alimentare geam
(3)	20	Blocare volan
(4)	20	Dezumidificator spate
(5)	—	Gol
(6)	—	Gol
(7)	—	Gol
(8)	7,5	Semnal pornire
(9)	15	ACC-2
(10)	30	Alimentare geam
(11)	10	Lumini de avarie
(12)	7,5	Gol
(13)	15	Bobine de aprindere
(14)	10	Modul control ABS
(15)	15	ACC
(16)	—	Gol
(17)	15	Claxon

(18)	10	Lumină de stop
(19)	10	Airbag
(20)	10	Lumină de rezervă
(21)	15	Ștergător/Ștergător parbriz spate
(22)	25	Ștergător/Ștergător parbriz față
(23)	7,5	Lumină de bun venit
(24)	—	Gol
(25)	7,5	Lumină anticeață spate
(26)	—	Gol
(27)	7,5	Semnal aprindere-1
(28)	15	Radio 2
(29)	10	ACC 3
(30)	15	Radio
(31)	10	Lampă spate
(32)	20	D/L
(33)	7,5	REJS
(34)	10	Contor kilometraj
(35)	7,5	Semnal aprindere-2
(36)	—	Gol

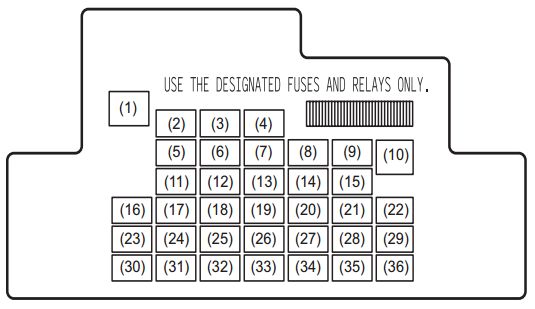

Vehicul fără sistem de aprindere fără cheie push!

Număr	Amperaj [A]	Descriere
(1)	30	Centură
(2)	—	Gol
(3)	—	Gol
(4)	20	Dezumidificator spate
(5)	—	Gol
(6)	—	Gol
(7)	—	Gol
(8)	7,5	Semnal pornire
(9)	15	ACC-2
(10)	30	Alimentare geam
(11)	10	Lumini de avarie
(12)	—	Gol
(13)	15	Bobine de aprindere
(14)	10	Modul control ABS
(15)	15	ACC
(16)	—	Gol
(17)	15	Claxon

(18)	10	Lumină de stop
(19)	10	Airbag
(20)	10	Lumină de rezervă
(21)	15	Ștergător parbriz și pulverizator spate
(22)	25	Ștergător parbriz față
(23)	7,5	Lumină de bun venit
(24)	—	Gol
(25)	7,5	Lumină anticeață spate
(26)	—	Gol
(27)	7,5	Semnal aprindere-1
(28)	—	Gol
(29)	—	Gol
(30)	15	Radio
(31)	10	Lampă spate
(32)	20	D/L
(33)	7,5	Comutator lumină de stop/comutator ambreiaj
(34)	10	Contor kilometraj
(35)	7,5	Semnal aprindere-2
(36)	—	Gol
