Honda Element (2003-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Element 2003-2011, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pentru Brichetă (prize de alimentare) sunt responsabile siguranțele 2 (priză de alimentare accesorii spate) și 18 (priză de alimentare accesorii față) în panoul siguranțelor bordului.

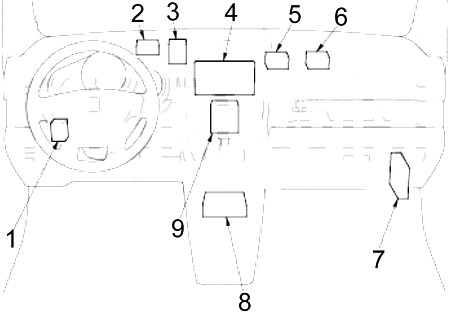

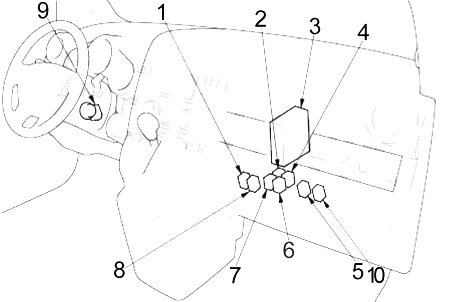

Habitaclu
- Unitate control lumini de zi
- Releu dezactivare faruri de întâlnire
- Releu lumini de zi
- Cutia de siguranțe
- Receptor fără cheie
- 2008: Unitate control sistem monitorizare presiune pneuri (TPMS)
- 2009-2011: Unitate control sistem monitorizare presiune pneuri (TPMS)
- Unitate audio sau unitate audio/navigație
- 2009-2011: Unitate Imoes
- 2008: Unitate Imoes
- Amplificator audio
- Unitate sistem de reținere suplimentară (SRS)
- 2009-2011: Unitate control adaptor USB
- 2007-2008: Releu principal PGM-FI nr. 2 (pompă combustibil)
- Releu priză de alimentare accesorii spate
- M/T: Modul control motor (ECM)
A/T: Modul control sistem transmisie (PCM) - Releu senzor raport aer/combustibil (A/F)
- 2007-2008: Releu bobină de aprindere
2009-2011: Releu principal PGM-FI nr. 2 (pompă combustibil) - Releu de revenire A/T
- 2007-2011: Releu modul control actuator clapetă
- 2007-2008: Releu principal PGM-FI nr. 1
2009-2011: Releu bobină de aprindere - Unitate control imobilizator (receptor)
- 2009-2011: Releu principal PGM-FI nr. 1

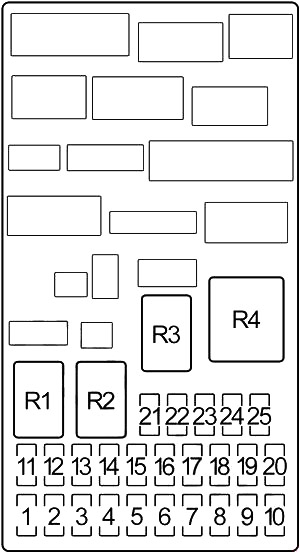

Schema cutiei de siguranțe a bordului

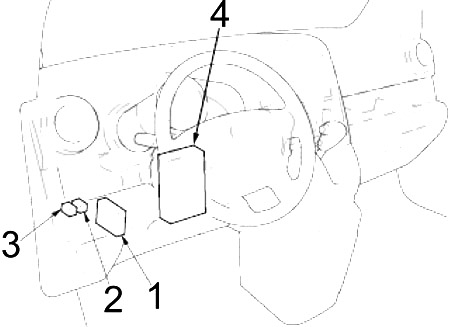

Cutia de siguranțe internă se află sub coloana volanului. Pentru a îndepărta capacul cutiei de siguranțe, rotiți butoanele în sens invers acelor de ceasornic și ridicați capacul de pe balamale.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | 2003-2006: Bobine de aprindere |
| 2 | 15 | Priză alimentare accesorii spate |
| 3 | 10 | Unitate control lumini de zi, unitate control sistem monitorizare presiune pneuri (TPMS) (2008-2011) |
| 4 | 10 | Alternator, releu senzor raport aer/combustibil (A/F) (2003-2006), senzor poziție arbore cu came (CMP), actuator pilot automat, grup detector sarcină electrică (ELD), supapă ventilare rezervor vapori combustibil (EVAP), ventilare vapori combustibil (EVAP) Supapă purjare rezervor, sondă lambda secundară încălzită (HO2S), modul control VSA (2007-2011), senzor debit masic aer (MAF) (2007-2011) |
| 5 | – | – |
| 6 | 7,5 | Releu geam electric, întrerupător principal geam electric |
| 7 | 20 | Amplificator audio |
| 8 | 7,5 | Unitate audio, unitate control multiplex (A/T) |
| 9 | 10 | Unitate detectare poziție pasager (OPDS), motor ștergător spate, unitate control ștergător spate, spate |
| Întrerupător ștergător/ pulverizator | ||
| 10 | 7,5 | Releu marșarier A/T, lumini marșarier, întrerupător lumini marșarier (M/T), grup indicator, receptor unitate control imobilizator, unitate control multiplex, releu blocare cutie (A/T), unitate control sistem monitorizare presiune pneuri (TPMS) (2008- 2011) |
| 11 | 7,5 | 2003-2006: Modul control Sistem antiblocare roți (ABS) |
| 12 | 7,5 | Unitate control lumini de zi |
| 13 | 10 | Unitate sistem de reținere suplimentară (SRS) |
| 14 | 10 | Releu cuplare compresor aer condiționat, releu ventilator condensator aer condiționat, releu motor ventilator, actuator oglindă electrică, releu ventilator radiator, motor control recirculare, releu dezghețare lunetă spate, panou control încălzitor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 15 | 20 | Senzor raport aer/combustibil (A/F), releu senzor A/F, supapă de degazare rezervor (EVAP) |
| 16 | 15 | 2007-2011: Releu bobină de aprindere, bobine de aprindere |
| 17 | 15 | ECM/PCM, pompă combustibil, receptor unitate control imobilizator, unitate sistem de siguranță suplimentară (SRS), unitate Imoes (2008-2011), indicator dezactivare airbag partea pasagerului (2007-2011) |
| 18 | 15 | Priză alimentare accesorii față, releu priză alimentare accesorii spate, priză alimentare accesorii consolă (SC) |
| 19 | 7,5 | Semnalizatoare/releu lumini de avarie |
| 20 | 20 | Unitate control multiplex, motor ștergător față, motor pulverizator ștergător față |
| 21 | – | – |
| 22 | 20 | Motor geam partea pasagerului |
| 23 | 20 | Motor geam partea șoferului, unitate control geam electric, întrerupător principal geam electric |
| 24 | – | – |
| 25 | – | – |
| R1 | Decuplare pornire (A/T) | |
| R2 | Lumină spate | |
| R3 | Alimentare geam | |
| R4 | Semnalizatoare și lumini de avarie | |

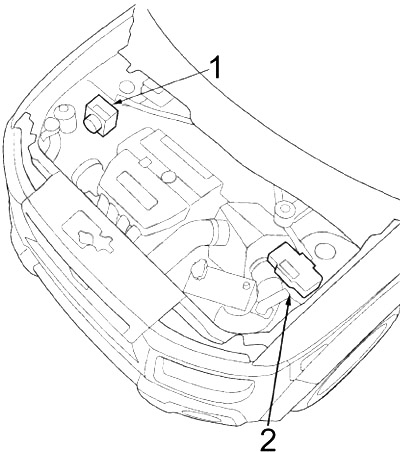

Motor
- 2003-2006: Modul control ABS
2007-2011: Modul control VSA - Cutia de siguranțe

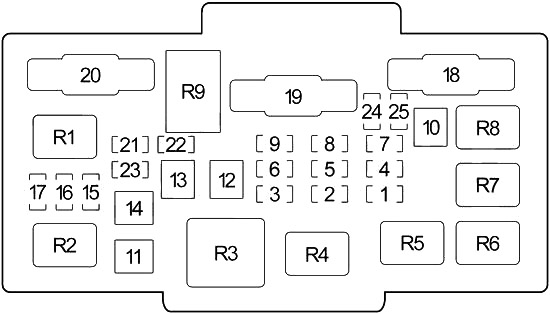

Schema cutiei de siguranțe în compartiment motor
Cutia de siguranțe de sub capotă se află în compartiment motor partea șoferului. Pentru a o deschide, apăsați clemele așa cum este arătat.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 30 | Motor ventilator condensator aer climatizare, cuplare compresor aer climatizare |
| 2 | 15 | Releu lumini spate, lumini bord, lumini de poziție față, lumini de staționare față, iluminare număr de înmatriculare, lumini spate, conector iluminare remorcă, indicator dezactivare airbag partea pasagerului |
| 3 | 7,5 | Lumină plafon față, lumină cheie aprindere, lumină plafon spate, faruri, lumină hartă individuală (2009-2011) |
| 4 | 20 | Motor ventilator radiator |
| 5 | 15 | Semnalizator/Releu lumini de avarie, semnalizatoare, conector modul control iluminare remorcă |
| 6 | 15 | Senzor poziție arbore cotit (CKP), senzor poziție arbore cu came (CMP) Senzor A/B, ECM/PCM, electrovalvă aer ralanti (IAC), injectoare, releu principal PGM-FI nr. 1, releu principal PGM-FI nr. 2 (pompă combustibil), releu modul control actuator clapetă (2007-2011) |
| 7 | 15 | Lumini de stop, semnal stop (modulator-control ABS), actuator cruise control, lumină stop înaltă, ECM/PCM, releu semnal acustic, conector iluminare remorcă, conector modul control siguranță |
| 8 | 15 | 2007-2011: Releu modul control actuator clapetă |
| 9 | 10 | Unitate audio, unitate navigație audio, conector date (DLC), grup vitezometru, receptor unitate control imobilizator, indicator imobilizator, receptor fără cheie, unitate control multiplex, receptor XM, unitate Imoes (2008-2011), conector unitate control siguranță, unitate adaptor USB |
| 10 | 30 | 2003-2006: Modul control ABS |
| 30 | 2007-2011: Modul control VSA | |
| 11 | 20 | Dezghețare lunetă spate |
| 12 | 40 | Motor ventilator |
| 13 | 40 | Releu alimentare geam, siguranțe (compartiment motor): nr. 7, 22, 23 |
| 14 | 40 | Siguranțe (compartiment motor): nr. 2, 3, 15, 16 |
| 15 | 15 | Far stânga, unitate control lumini de zi, indicator lumini faruri de drum |
| 20 | 2007-2008 SC: Far stânga, releu lumini de zi, indicator lumini faruri de drum | |
| 16 | 15 | Unitate control multiplex |
| 17 | 15 | Far dreapta, unitate control lumini de zi |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 20 | 2007-2008 SC: Far dreapta, releu lumini de zi | |
| 18 | 30 | 2003-2006: Modul control Sistem antiblocare roți (ABS) |
| 30 | 2007-2011: Modul control VSA | |
| 19 | 100 | Baterie, releu faruri, distribuție alimentare |
| 20 | 50 | Comutator aprindere (BAT) |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| R1 | Far stânga | |
| R2 | Far dreapta | |
| R3 | Motor ventilator | |
| R4 | Dezghețător lunetă spate | |
| R5 | Cuplare compresor aer condiționat | |
| R6 | Ventilator radiator | |
| R7 | Claxon | |
| R8 | Ventilator condensator aer condiționat | |
| R9 | Unitate detectare sarcină electrică (ELD) | |
