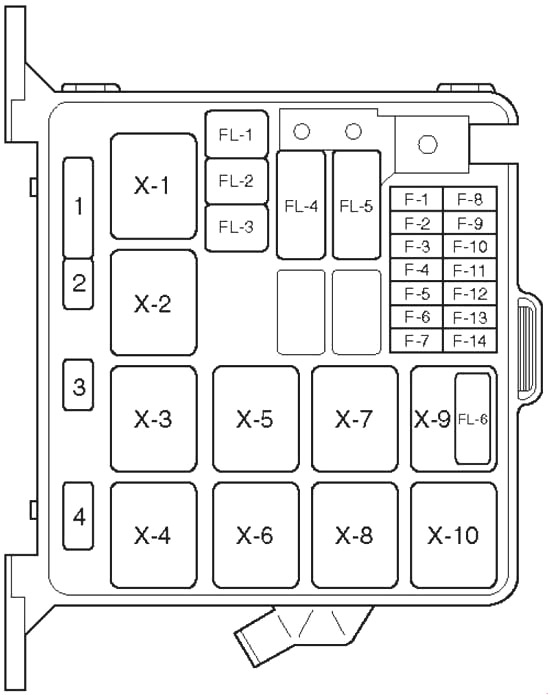

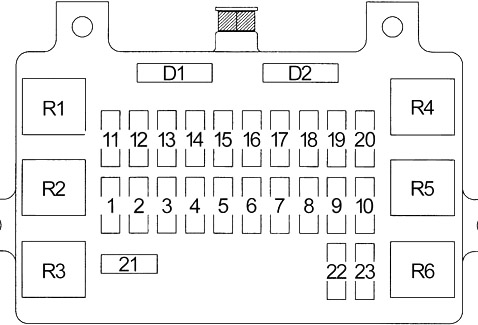

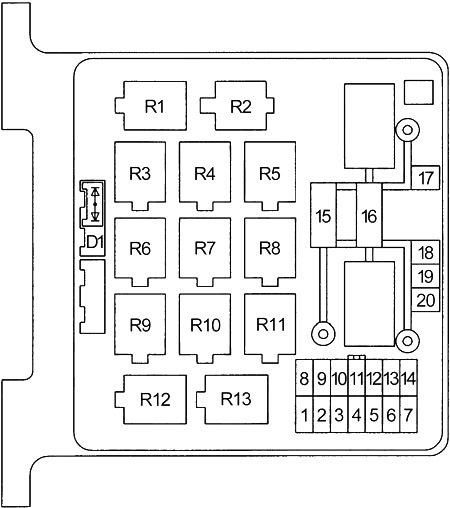

Honda Passport (1993-2002) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Passport 1993-2002, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).

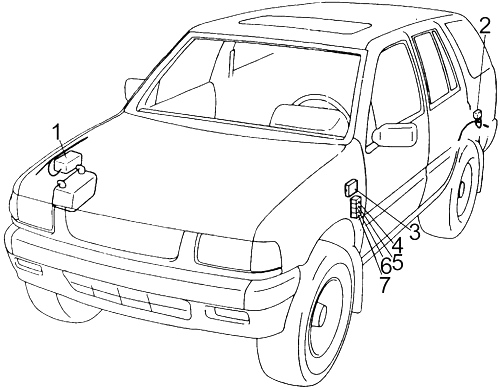

Schema siguranțelor și releelor – Honda Passport

Se referă la vehiculele produse în anii:

1993, 1994, 1995, 1996, 1997.

Poziție

1. Cutia de siguranțe nr. 1
2. Releu ștergător spate
3. Cutia de siguranțe nr. 2
4. Releu dezumidificator lunetă spate
5. Releu lumină spate
6. Releu alimentare geam
7. Releu pentru schimbare în sus

Cutia de siguranțe a compartimentului pasageri (’93-’95,5)

Număr	Amperaj [A]	Descriere
1	10	Lumini spate și lumini de poziție laterale, lumini de parcare, iluminare număr înmatriculare, iluminare instrumente
2	10	Lumină de stop, computer ECT (4WD A/T)
3	10	Iluminare interioară, lumină portbagaj, dispozitiv avertizare centură de siguranță (semnalizator acustic), controler ECM (2,6 l)
4	25	Dezumidificator lunetă spate, încuietori electrice ale ușilor, coborâre geam hayon spate
5	10	3,2L: Modul control cutie automată (TCM), lumini marșarier
	20	2,6L: Pompă combustibil, sistem injecție combustibil
6	15	Spălător și ștergător parbriz față, dezumidificatoare oglinzi
7	10	Indicatori, semnalizatoare, geamuri electrice (3,2 l), senzor viteză vehicul (VSS) (3,2 l), dezumidificator lunetă spate (2,6 l)
8	10	Sistem încărcare, lumini marșarier, sistem injecție combustibil, pilot automat (3,2 l), lumini frână (3,2 l)
9	15	Bobine de aprindere

10	10	Ștergător/spray spate
11	10	3.2L: Sistem aprindere
	10	2,6L: Demaror, modul control motor (ECM)
12	15	Brichetă, radio, oglinzi electrice
13	20	Control Sistem antiblocare roți (ABS) roată spate
14	—	—
15	—	—
16	—	—
17	—	—
Întrerupător de circuit
18	30	Alimentare geam

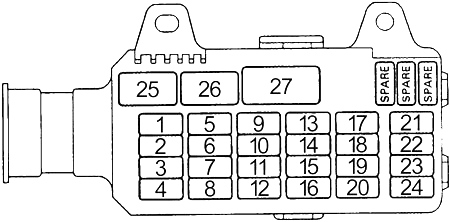

Cutia de siguranțe a compartimentului pasageri (‘95,5-’97)

Număr	Amperaj [A]	Descriere
1	10	Demaror
2	20	’95: Pompă combustibil
3	15	Generator, ECM, VSV EGR (3,2 l), canister VSV (3,2 l), controler semnal schimbare (3,2 l), elemente de control compresor climatizare (’96)
4	15	Bobine de aprindere (2,6L), aprindere electronică (3,2L), Power SW (2,6L)
5	15	Lumină spate, iluminare iluminare, controler iluminare
6	15	Sistem de siguranță
7	15	Contor, releu dezghețare lunetă spate, senzor viteză vehicul, centură de siguranță – semnal acustic de reamintire pentru cheie și lumină, indicator viteză, controler încuietoare cutie de viteze
8	15	Sistem de siguranță
9	10	Iluminare în compartiment motor, iluminare de curtoazie, iluminare plafon, iluminare hartă, centură de siguranță – sunet de reamintire pentru taste și lumini, sunet
10	—	—
11	20	Ștergător/spălător față, ștergătoare parbriz intermitente
12	10	Cruise control, sistem schimbare viteze în mers
13	15	Lumini de stop, lumină de stop înalt montată, cruise control, controler Sistem antiblocare roți (ABS) roată spate, transmisie automată TCM (3,2 l), blocare cutie de viteze și controler semnal schimbare (3,2 l)
14	20	Încuietoare uși alimentată

15	15	Lumină de marșarier, semnalizator, intermitent, cruise control (A/T) Releu geam electric, încălzire oglinzi
16	10	Ștergător/aspersor spate
17	15	Dezumidificator lunetă spate, actuator hayon, întrerupător dezghețare, sistem de siguranță
18	15	Dezumidificator lunetă spate, actuator hayon, întrerupător dezghețare, sistem de siguranță
19	15	Audio, alimentare oglindă
20	15	Brichetă
21	10	SRS 1 (airbag) – martor avertizare
22	10	SRS 2 (airbag) – Inflator (șofer și pasager)
23	20	Controler ABS spate
24	10	ABS
Diodă
25	—	Lumină plafonieră
26	—	Lumină de cortesia
Întrerupător de circuit
27	30	Alimentare geam

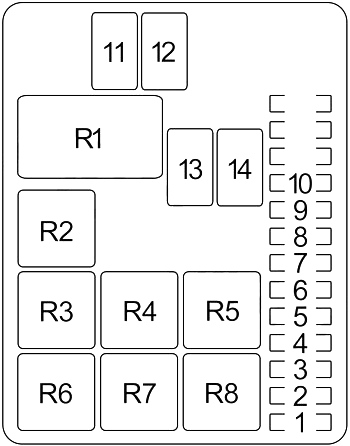

Cutia de siguranțe din compartiment motor (’93-‘95,5)

Număr	Amperaj [A]	Descriere
1	15	2,6 l: ECM, sistem de injecție combustibil
	10	3.2L: senzor de oxigen încălzit, sistem de injecție combustibil
2	20	2,6L: Pompă combustibil
	15	3.2L: Pompă combustibil
3	15	Semnalizator, lumini de urgență
4	10	Claxon, încuietori uși
5	10	Sistem de încărcare, martor avertizare încărcare
6	10	2,6 l: senzor de oxigen încălzit, sistem de injecție combustibil
	10	3.2L: Sistem blocare Cutie automată
7	20	Control ventilator încălzitor/climatizare
8	10	Control compresor climatizare
9	10	Far dreapta

10	10	Far stânga
11	30	Principal nr. 2
12	30	A/T: Ventilator condensator
13	30	3.2L: Modul control motor (ECM)
14	60	Principal nr. 1
Releu
R1		Spate
R2		Demaror
R3		Climatizare – Încălzitor
R4		Încărcare
R5		Modul control motor (ECM)
R6		Far
R7		Compresor aer condiționat
R8		Pompă combustibil

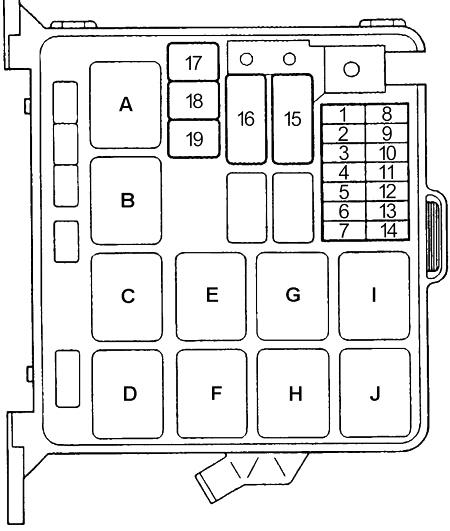

Cutia de siguranțe din compartiment motor (‘95,5-’97)

Număr	Amperaj [A]	Descriere
1	15	Martor avertizare, unitate intermitentă
2	10	Claxon, conector de legătură date (DLC)
3	—	—
4	20	Motor ventilator
5	10	Ambreiaj compresor climatizare, compresor climatizare (3,2 l), dispozitiv control rapid regim minim (2,6 l)
6	10	’95: Martor avertizare încărcare
7	—	—
8	10	Far – stânga, martor control lumini faruri de drum
9	10	Far – dreapta
10	10	Senzor O2 (senzor de oxigen)
	20	‘3,2L (’96-’97): Senzor O2 (senzor de oxigen)
11	20	Pompă combustibil 1
12	15	ECM, injector combustibil, VSV, EGR (2,6 l), canister VSV (2,6 l), electrovalvă EGR (2,6 l), regulator putere VSV (2,6 l)
13	15	’96-’97: Modul control electronic frână (EBCM)
14	20	2,6 l: pompă combustibil 2
14	15	’96-’97: Unitate hidraulică ABS
15	100	’95: Distribuție alimentare, sistem încărcare
	60	’96-’97: Sistem injecție combustibil, sistem pornire
16	60	’95: Comutator cheie

	100	’96-’97: Distribuție de putere, sistem de încărcare
17	30	’95: Ventilator compartiment motor
	40	’96-’97: Sistem antiblocare roți (ABS)
18	—	—
19	30	’96-’97: Ventilator compartiment motor
Releu
A		Far
B		3,2 l: climatizare – compresor
C		Încărcare
D		Claxon
E		Termic
F		Demaror
G		Încălzitor
H		Modul control motor (ECM)
I		Pompă combustibil
J		3.2L: Ventilator climatizare
Diodă
		Releu demaror, indicator de avertizare încărcare, ușă acces
		Modul control motor (ECM)
		Pompă combustibil
