Iveco Daily VI (2014-2021…) – cutia de siguranțe
Iveco Daily VI – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Siguranțele brichetei (priza de alimentare) în Iveco Daily VI sunt siguranțele F7 și F16 în tabloul din compartimentul motor.

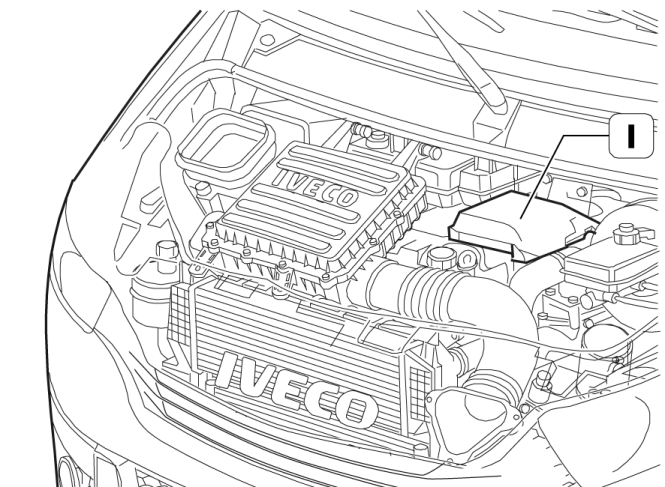

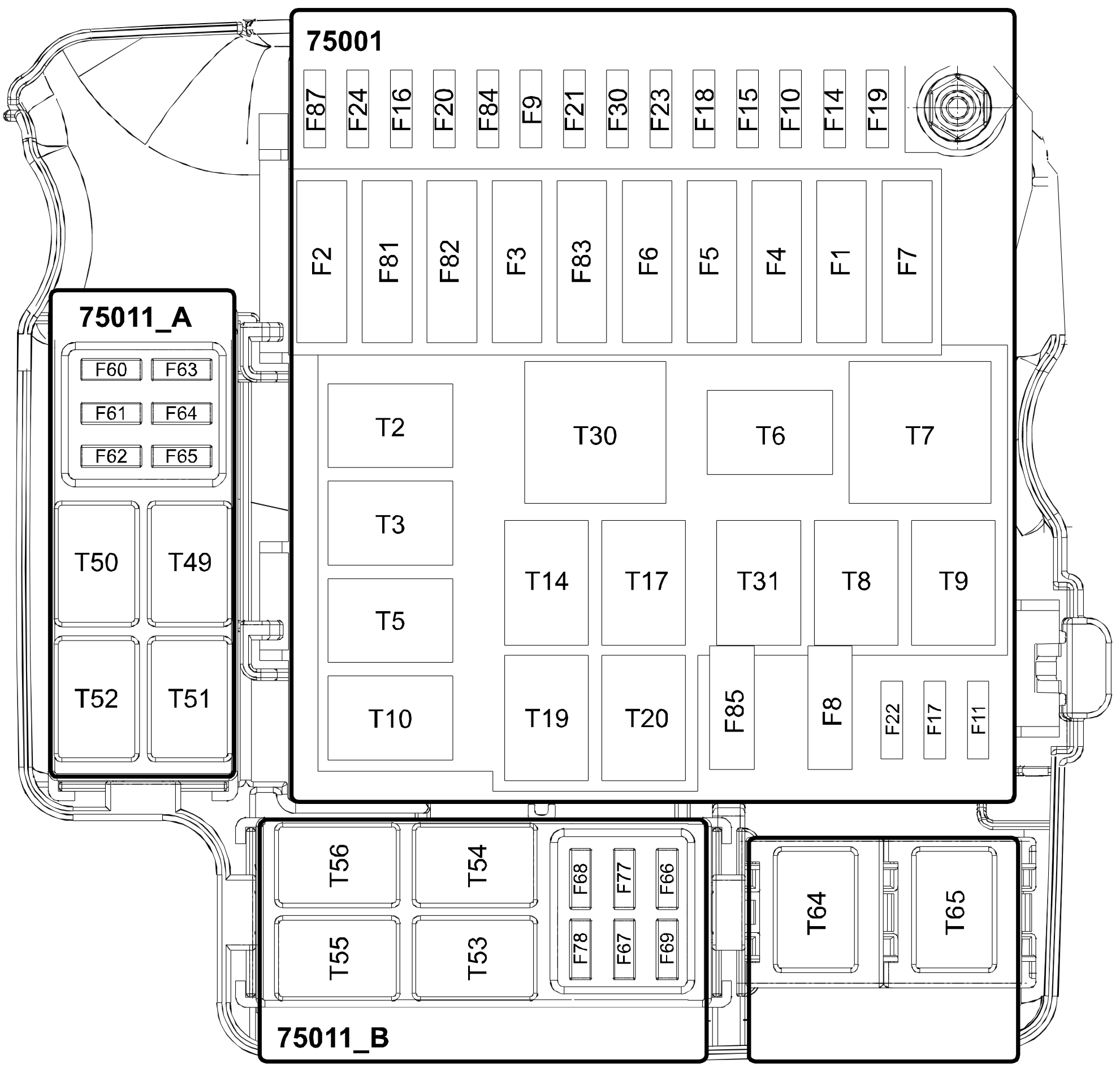

Tablou siguranțe în compartimentul motor în Iveco Daily VI
Siguranțe și relee – descrierea releelor
| Siguranță / releu | Descriere | Amperaj [A] | Culoare |
|---|---|---|---|
| Siguranță / releu | Descriere | Amperaj [A] | Culoare |
| (F1) | Electrovalve ale suspensiei pneumatice ( 60 – 70 q ) | 40 | chihlimbar |
| (F2) | Ventilator de 8 CP | 40 | chihlimbar |
| (F3) | PD | 30 | Verde |
| (F4) | Sistem frânare (ESP) | 30 | Verde |
| (F5) | Modul control ECAS și electrovalve ale suspensiei pneumatice | 40 | chihlimbar |
| (F6) | Siguranțe de alimentare (F61) (F62) (F66) | 40 | chihlimbar |
| (F7) | Priză electrică;
Brichetă; Scaune încălzite. |
40 | chihlimbar |
| (F8) | Pompă combustibil | 15 | Albastru deschis |
| (F9) | — | — | — |
| (F10) | Oglinzi exterioare încălzite;
Parbriz încălzit. |
15 | Albastru deschis |
| (F11) | Sarcini principale EDC de la releul principal | 15 | Albastru deschis |
| (F14) | Releu principal de demarare a motorului | 10 | roșu |
| (F15) | Pompă răcire Bosch (pentru motoare F1C Euro 5) | 10 | roșu |
| (F16) | Brichetă | 15 | Albastru deschis |
| (F17) | Sarcini secundare EDC de la releul principal | 10 | roșu |
| (F18) | Actuator putere și EM | 15 | Albastru deschis |
| (F19) | — | — | — |
| (F20) | Actuator putere și EM | 15 | Albastru deschis |
| (F21) | — | — | — |
| (F22) | Sarcini principale EDC de la releul principal | 25 | alb |
| (F23) | Perii | 30 | Verde |
| (F24) | Priză de alimentare | 20 | Galben |
| (F30) | Faruri laterale/bază pentru echipare | 5 | Bej |
| (F60) | Încălzire scaun | 20 | Verde |
| (F61) | Bloc spate al diferențialului | 30 | maro |
| (F62) | Geamuri spate încălzite | 30 | Albastru deschis |
| (F63) | Compresor aer condiționat;
Suflare; Modul control ECAS. |
10 | roșu |
| (F64) | Uree (pentru motoare F1C Euro VI) | 15 | Bej |
| (F65) | Uree (pentru motoare F1C Euro VI) | 20 | Galben |
| (F66) | Spălător faruri (versiuni cu cutie mecanică) | 15 | Albastru deschis |
| (F66) | Ventilator răcire ulei cutie (versiuni cu cutie automată 8HP) | 20 | Negru |
| (F67) | Priză remorcă | 7,5 A | maro |
| (F68) | Parbriz încălzit | 10 | roșu |
| (F69) | Oglinzi încălzite | 7,5 A | maro |
| Siguranță / releu | Descriere | Amperaj [A] | Culoare |
|---|---|---|---|
| (F77) | Încălzitor (nu versiunile VENDOR și VENDOR F1A) | 5 | Bej |
| (F77) | Geam rabatabil încălzit | 15 | Bej |
| (F78) | Priză remorcă | 7,5 A | maro |
| (F81) | — | — | — |
| (F82) | Al doilea alimentator Body Computer | 70 | Bej |
| (F83) | Ventilatoare interne ale cabinei | 40 | chihlimbar |
| (F84) | Conector Baruffaldi | 7,5 A | maro |
| (F85) | Filtru combustibil și încălzitor filtru sedimente | 25 | alb |
| (F87) | Controler cutie automată 8HP;
Controler motor; Senzor de depresie (Start & Stop). |
5 | Bej |
| (T02) | Pompă răcire Bosch;
Demaror (Start & Stop). |
20 | Negru |
| (T03) | Faruri laterale | 20 | Negru |
| (T05) | Conector Baruffaldi | 20 | Negru |
| (T06) | — | — | — |
| (T07) | Gol alimentare întrerupător aprindere | 50 A | Negru |
| (T08) | Pompă combustibil | 20 | Negru |
| (T09) | Releu principal | 30 | roșu |
| (T10) | Prevenire pornire motor;
Semnal +50 la sistem Start & Stop. |
30 | roșu |
| (T14) | Ambreiaj Baruffaldi (viteză joasă) | 30 | roșu |
| (T17) | Ștergător parbriz 1° și 2° viteză | 10 – 20 A | Bej/Negru |
| (T19) | Ștergător parbriz pornit | 10 – 20 A | Bej/Negru |
| (T20) | Diagnosticare EOBD | 20 | Negru |
| (T30) | Ventilatoare interne ale cabinei | 50 A | Negru |
| (T31) | Încălzitor filtru combustibil | 30 | roșu |
| (T49) | Uree sau sistem Start & Stop | 20 | Negru |
| (T50) | Parbriz și oglinzi încălzite | 20 | Negru |
| (T51) | Activare compresor climatizare | 20 | Negru |
| (T52) | Geamuri spate încălzite | 30 | roșu |
| (T53) | Încălzitor (nu versiunile VENDOR și VENDOR F1A) | 20 | Negru |
| (T53) | Geam rabatabil încălzit | 20 | Negru |
| (T54) | Deblocare baterie (releu siguranță) | 10 – 20 A | Bej/Negru |
| (T55) | Deblocare baterie (semnalare activare) | 10 – 20 A | Bej/Negru |
| (T56) | — | — | — |
| (T64) | Spălător faruri (versiune manuală cutie) | 20 | Negru |
| (T64) | Ventilator răcire ulei cutie (versiuni cu cutie automată 8HP) | 30 | roșu |
| (T65) | Ventilator cutie automată 8HP | 10 – 20 A | Bej/Negru |

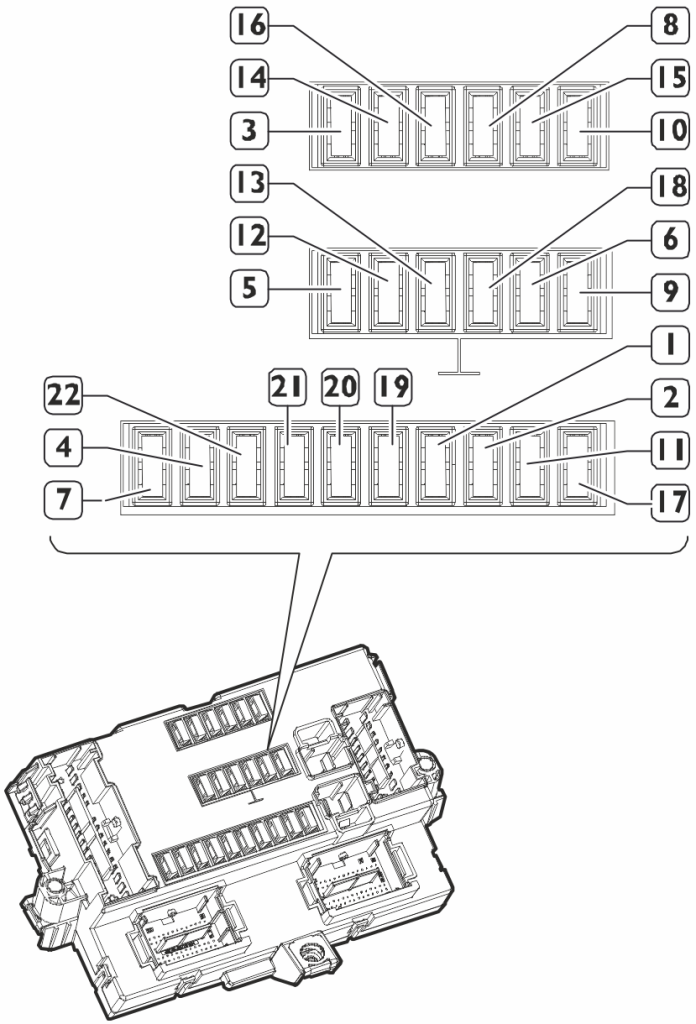

Siguranțe computer bord Iveco Daily VI
| 1 | F12 | Nu este disponibil (protecție internă) | ? |
| 2 | F13 | Nu este disponibil (protecție internă) | ? |
| 3 | F31 | Alimentare +15/A
Perii farurilor; Ștergător parbriz; Climatizare; Încălzire; Geam spate și față încălzit; Panouri ale regulatorului geamului și întrerupătorul oglinzilor; Încălzitor grup. |
5 |
| 4 | F32 | Nu este disponibil (protecție internă) | ? |
| 5 | F33 | Alimentare + 30 priză producător caroserie;
Tahograf; Priză cu 13 pini și controler remorcă; Temporizator încălzitor auxiliar; Priză EOBD; Sistem antifurt; Controler cutie ZF 8HP 70L; TGC. |
15 |
| 6 | F34 | Alimentare + 30 pentru radio;
Iveconnect; Conector caroserie; Stabilizator tensiune. |
20 |
| 7 | F36 | Alimentare + 30 / A
Climatizare; Bloc diferențial; Modul control modul extindere. |
15 |
| 8 | F37 | +15 întrerupător semnal lumină de stop (pedală frână);
Bord. |
7,5 A |
| 9 | F38 | Alimentare +30 pentru încuietoare centrală | 20 |
| 10 | F42 | Alimentare +15 Controler Sistem antiblocare roți (ABS);
Senzor viteză. |
5 |
| 11 | F43 | Alimentare +30/A pompă ștergător parbriz | 20 |
| 12 | F47 | Geam electric partea șoferului | 25 |
| 13 | F48 | Geam electric partea pasagerului | 25 |
| 14 | F49 | Alimentare + 15 diverse panouri de control;
Ușă batantă; Climatizare; Frână electrică; Priză producător de echipamente; EM; Tahograf; Bloc diferențial; Priză cu 13 poli; Priză remorcă și unitate de control; Senzor unghi de viraj. |
5 |
| 15 | F50 | Alimentare +15 Sistem airbag | 5 |
| 16 | F51 | Alimentare + 15 cutie automată;
Senzori parcare; Radio; Stabilizator tensiune (sistem S&S); Pedală ambreiaj (sistem S&S); Filtru verde; Lumină marșarier; Deblocare vehicul cu uși deschise; Senzor temperatură interior; TRM; LDWS; Port USB; Alimentare 24 – 12V. |
5 |
| 17 | F53 | +30/A alimentare bord | 5 |
| 18 | F89 | +30 alimentare claxon | 7,5 A |
| 19 | F90 | Nu este disponibil (protecție internă) | ? |
| 20 | F91 | Nu este disponibil (protecție internă) | ? |
| 21 | F92 | Far proiectoare de ceață stânga | 7,5 A |
| 22 | F93 | Far proiectoare de ceață dreapta (7,5A) |

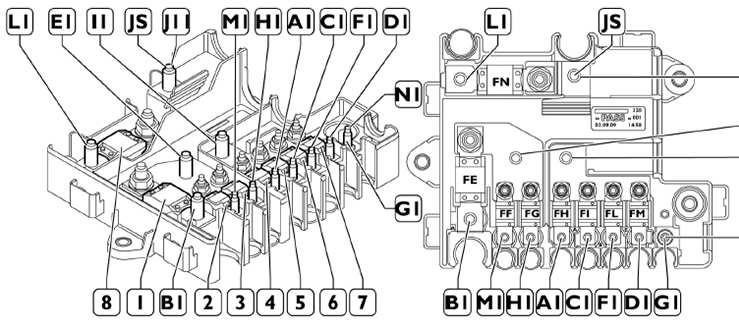

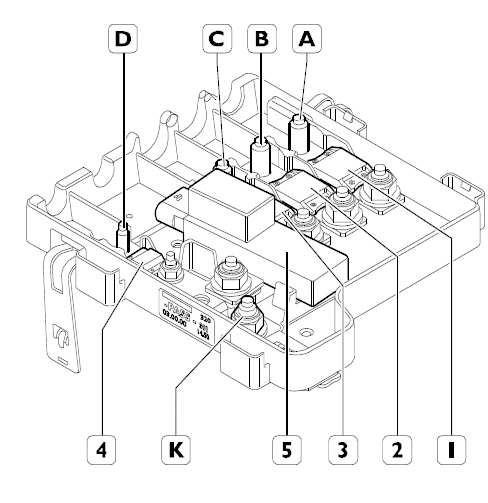

Modul control CBA1
1 Siguranță A (FA) Pozitiv +30 la siguranțele FH, FI, FL, FM în CBA2 (terminal I1) 150A 2 Siguranță B (FB) Pozitiv +30 la siguranțele FE, FF, FG în CBA2 (terminal E1) 200A
3 Siguranță C (FC) Pozitiv +30 pentru siguranța FN în CBA2 (terminal J11) 500A
4 Siguranță D (FD) Pol pozitiv direct al bateriei la computerul de bord (prin terminalele N1 și G1 în CBA2) 80A
1 Siguranță E (FE) Pozitiv +30 pentru modul control SCM 150
2 Siguranță F (FF) Pozitiv +30 pentru instalatorii de echipamente 30 3 Siguranță G (FG) Pozitiv +30 pentru instalatorii de echipamente 30
4 (4×2) Siguranță H (FH) Pozitiv +30 pentru modul control de preîncălzire 60 4 (CNG) Gol
5 (4×2) Siguranță I (FI) Pozitiv +30 pentru sistemul de uree 30 5 (CNG) Gol
6 Siguranță L (FL) Pozitiv +30 pentru rezistorul de preîncălzire 100 7 Siguranță M (FM) Pozitiv +30 pentru modul control ABS 40
8 Siguranță N (FN) Pozitiv +30 pentru modul control al frânei de motor Telma 150 8 (4×4) Gol
