Iveco Daily (1989-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Iveco Daily (1989–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Iveco Daily (1989-2000) – schema siguranței
Anul producției: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Siguranță brichetă (priză de alimentare) în Iveco Daily (1989-2000) este siguranța 33 în cutia de siguranțe.

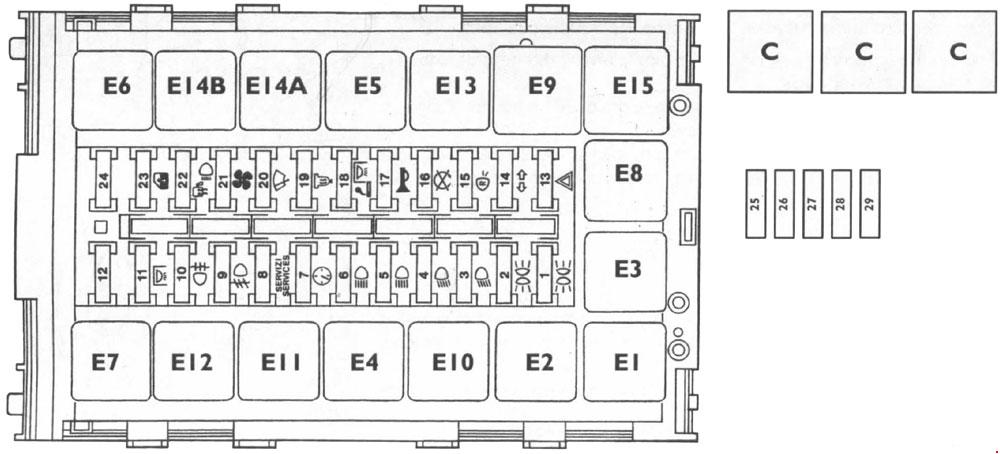

Cutia de siguranțe
| Nr | Amperi [A] | Descriere |
| 1 | 5 | Lumina față stânga;
Lumină număr stânga; Lumina spate dreapta; Lumina față dreapta și spate stânga. |
| 2 | 5 | Lumini – bord;
Lumina față stânga; Iluminare număr dreapta; Lumina spate stânga; Lumina față stânga și spate dreapta. |
| 3 | 7,5 | Lumini de contur;
Lumina față stânga; |
| 4 | 7,5 | Lumina față dreapta |
| 5 | 7,5 | Lumina far de drum stânga |
| 6 | 7,5 | Lumina far de drum dreapta |
| 7 | 3 | Contor kilometraj electronic sau tahograf |
| 8 | 5 | Frână – dispozitiv – indicator defecțiune |
| 9 | 10 | Proiectoare de ceață |
| 10 | 3 | Proiectoare de ceață spate |
| 11 | 5 | Iluminare interioară (autobuz) |
| 12 | 7,5 | Gol |
| 13 | 10 | Lumini de avarie |
| И | 5 | Semnalizatoare în tractoare rutiere |
| 15 | 3 | Oprire motor |
| 16 | 7,5 | Lumini marșarier;
Lumini de stop. |
| 17 | 10 | Claxon |
| 18 | 7,5 | Iluminare interioară;
Brichetă pentru trabucuri. |
| 19 | 15 | Filtru ulei încălzit |
| 20 | 10 | Ștergător parbriz;
Pompă spalator parbriz. |
| 21 | 15 | Încălzitor electric;
Ventilator electromagnet. |
| 22 | 7,5 | Iluminare la presiune;
Lumină intermitentă. |
| 23 | 25 | Geam electric;
Ventilator electromagnet. |
| 24 | 10 | Buton control urgență (Bus) |
| 25 | 20 | Climatizare |
| 26 | 20 | Climatizare |
| 27 | 25 | Climatizare |
| 28 | 25 | Încălzitor electric |
| 29 | 40 | Unitate control termostat |
| Releu | ||
| E1 | Lumini de întâlnire (contacte întrerupător) | |
| E2 | Lumini de drum (contact NO) | |
| E3 | Deconectare utilizatori în faza inițială
(lipsă contact). |
|
| E4 | Proiectoare de ceață (contacte întrerupător) | |
| E5 | Filtru ulei încălzit | |
| E6 | Unitate control urgență | |
| E7 | Lumini de zi + proiectoare de ceață | |
| E8 | Claxon (contact NO) | |
| E9 | Ștergător parbriz intermitent | |
| E10 | Lumină intermitentă (contact NO) | |
| E11 | Diodă pentru control urgență
(cu lumini de zi). |
|
| E12 | Neutilizat | |
| E13 | Defecțiune sistem frânare
(contact întrerupător). |
|
| E14a | Unitate control urgență
(cu lumini de zi). |
|
| E14b | Unitate control urgență
(cu lumini de zi). |
|
| E15 | Semnalizatoare;
Sarcină urgență unică. |
|
| C | Climatizare | |
Iveco Daily (2000-2006) – schema cutiei de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Iveco Daily (2000-2006) este siguranța 20 sau 21 în bloc siguranțe

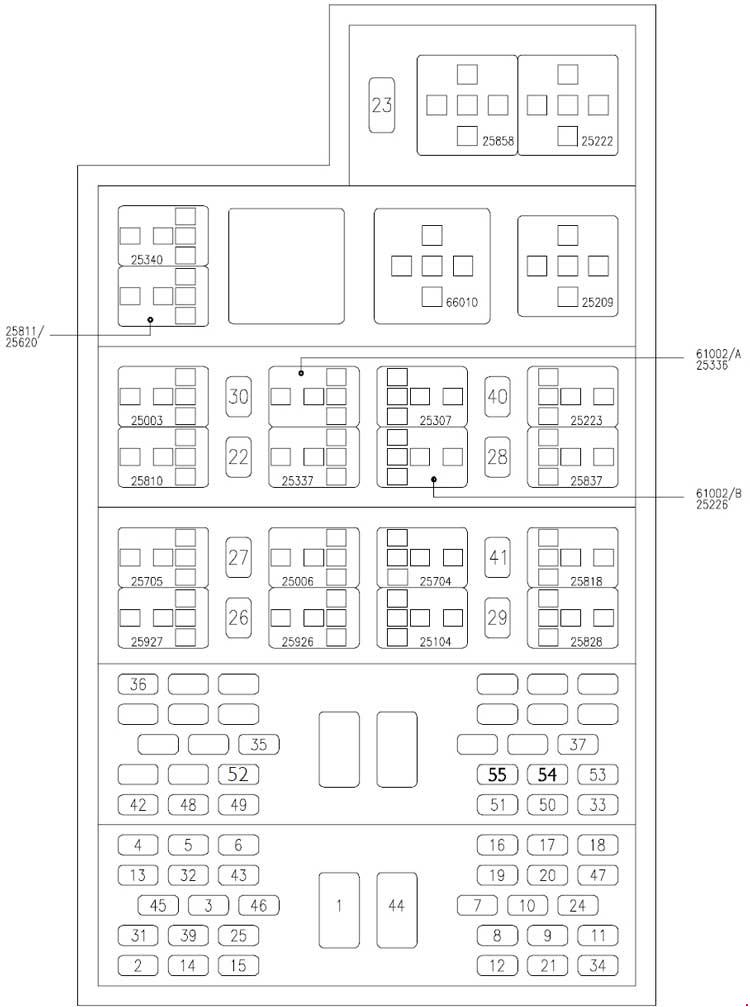

Bloc siguranțe
| Nr | Descriere | Amperaj [A] |
| 1 | ID / TCA (.11): Demaror termic | 40 |
| 1 | UNIJET (.13-.15): Demaror termic | 80 |
| 1 | UNIJET F1A (.10-.12):
Demaror termic; Încălzitor suplimentar. |
30 |
| 2 | Imobilizator / Încălzire / EDC | 5 |
| 3 | Dispozitiv DDS | 5 |
| 4 | Grup indicatori (+30) | 5 |
| 5 | Grup indicatori (+15) | 5 |
| 6 | Unitate de control
(acoperire spate proiectoare ceață, indicatori) |
5 |
| 7 | Unitate de tulpină (faruri de întâlnire) | 10 |
| 8 | Unitate de tulpină (faruri de drum) | 15 |
| 9 | Unitate de control (lumini laterale) | 15 |
| 10 | Ștergător ștergătoare parbriz | 15 |
| 11 | Unitate de control
(semnalizatoare/lumini de urgență) |
15 |
| 12 | Unitate manetă (claxon) | 15 |
| 13 | Lumină de marșarier | 5 |
| 14 | Lumină laterală,
iluminare, iluminare număr de înmatriculare |
5 |
| 15 | Iluminare laterală combinată | 5 |
| 16 | Far de întâlnire stânga | 10 |
| 17 | Far de întâlnire dreapta | 10 |
| 18 | Far de drum stânga | 10 |
| 19 | Far de drum dreapta;
Reglaj far. |
10 |
| 20 | Iluminare interioară;
Radio; Brichetă. |
10 |
| 20 | UNIJET F1A (.10-.12):
Iluminare interioară; Radio. |
10 |
| 21 | Dezghețător electric parbriz | 30 |
| 21 | UNIJET F1A (.10-.12):
Brichetă |
15 |
| 22 | Filtru combustibil încălzit | 15 |
| 23 | Unitate de control electronică EDC | 25 |
| 24 | EDC | 10 |
| 25 | Lumini de stop | 5 |
| 26 | Presă turnare 13 pini | 15 |
| 27 | Presă turnare 13 pini | 15 |
| 28 | Presă turnare 13 pini | 10 |
| 29 | Conector diagnostic 38 pini | 5 |
| 30 | Proiectoare de ceață | 10 |
| 31 | Climatizare;
Încălzitor suplimentar; Răcire motor. |
5 |
| 31 | UNIJET F1A (.10-.12):
Compresor; Temporizator; ventilator răcire motor. |
10 |
| 32 | Control climatic | 5 |
| 33 | Încălzitor suplimentar | 20 |
| 34 | Spălător faruri | 20 |
| 35 | Bloc diferențial spate | 5 |
| 36 | Indicator avertizare defecțiune ABS, EBD, ABD | 5 |
| 37 | Sistem antiblocare roți (ABS) | 5 |
| 39 | Oglinzi încălzite | 10 |
| 39 | UNIJET F1A (.10-.12):
Oglinzi încălzite; Geam spate încălzit; Geam față încălzit. |
10 |
| 40 | Geamuri electrice | 30 |
| 40 | UNIJET F1A (.10-.12):
Geamuri electrice (partea șoferului) |
20 |
| 41 | Geam spate încălzit;
Geam față încălzit. |
10/20 |
| 42 | Suspensii autolivellante (Wabco) | 5 |
| 43 | Martor avertizare defect sistem airbag | 5 |
| 44 | Suspensii autolivellante (Wabco) | 40 |
| 45 | Sistem airbag | 5 |
| 46 | Electrovalvă pentru demaror termic | 5 |
| 46 | UNIJET F1A (.10-.12):
Geamuri electrice (partea pasagerului) |
20 |
| 47 | Pompă combustibil electrică | 10 |
| 48 | Blocare uși / alarmă | 30 |
| 49 | Blocare uși / alarmă | 5 |
| 50 | Bloc diferențial spate | 30 |
| 51 | Consum total de putere | 10 |
| 52 | Bloc diferențial față (4 × 4) | 30 |
| 53 | Suspensii autolivellante Techniek) | 30 |
| 54 | Ușă electrică (furgon și 6 + 1) | 15 |
| 55 | Uși rototraslante | 15 |
| Codice | Releu | |
| 25035 | Aprindere lumini exterioare | |
| 25003 | Aprindere lumini de ceață | |
| 25006 | Aprindere lumină de stop | |
| 25704 | Control total aprindere priză de forță | |
| 25104 | Dezactivare a frânei de motor cu Sistem antiblocare roți (ABS) activat | |
| 25209 | Dezactivare a sarcinii în timpul pornirii | |
| 25222 | Aprindere demaror termic | |
| 25223 | Control demaror termic al ventilatorului | |
| 25307 | Aprindere compresor climatizare | |
| 25336 | Răcire motor | |
| 25337 | Dezactivare compresor climatizare | |
| 25340 | Semnal compresor pornit | |
| 25620 | Semnal de înfundare filtru combustibil | |
| 25705 | Diagnostic activat | |
| 25810 | Control circuit filtru combustibil încălzit | |
| 25811 | Control avansat variator (KSB) | |
| 25818 | Aprindere încălzire parbriz | |
| 25837 | Activare pompă combustibil electrică | |
| 25858 | Aprindere EDC | |
| 25926 | Posibilitate ridicare suspensie | |
| 25927 | Posibilitate coborâre suspensie | |
| 25928 | Aprindere încălzire geam spate | |
| 61002A | Anti-retur de la Trinary | |
| 61002В | Anti-retur de la TGC (autobuz) | |
| 66010 | Timer pulverizator faruri | |
Iveco Daily (2011-2014) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Iveco Daily (2011-2014) este siguranța F16 în cutia de siguranțe din compartiment motor.

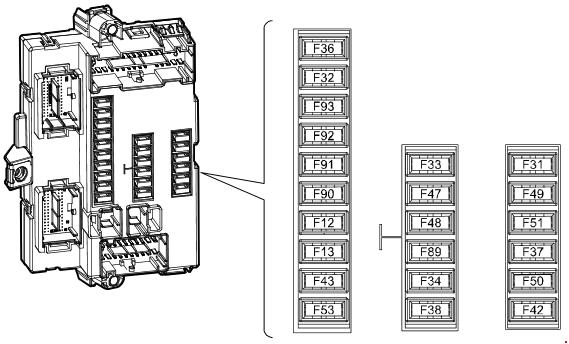

Cutia de siguranțe și relee sub bord
| Nr | Descriere | Amperaj [A] |
| F12 | Releu Т1b (30-87) al farurilor de întâlnire dreapta. | 7,5 |
| F13 | Releu T1a (30-87) al farurilor de întâlnire stânga;
Regulator far, |
7,5 |
| F31 | Releu T54 (86) pentru ștergător/shtergătoare parbriz faruri,
T50 – T51 – T52 – T53 – motoare eln și controlul geamurilor electrice. |
5 |
| F32 | Releu T44 (30-86) pentru preluarea
bateriei la tensiune minimă – iluminare interioară. |
7,5 |
| F33 | Ușă batantă | 15 |
| F34 | Priză instalator | 20 |
| F36 | Releu T20 pentru
radio auto MODUS, tahigraf, convergență, sirena, senzor parcare. |
15 |
| F37 | Bord;
Lumini de stop; Priză remorcă. |
7,5 |
| F38 | Închidere centralizată | 20 |
| F42 | Sistem antiblocare roți (ABS)9 sau ESP9 | 5 |
| F43 | Releu T23a (86-87) al ștergătorului parbrizului;
Releu T23b (86-87) |
20 |
| F47 | Releu T25a (86-87) și T25b (86-87)
pentru ridicătorul electric al geamului partea șoferului. |
25 |
| F48 | Releu T26a (86-87) și T26b (86-87) pentru geamul electric
(partea pasagerului). |
25 |
| F49 | Panou de control;
Tahigraf; Modul Exp.; Priză instalator; Control ASR; Telma (bobină); Cameră video; Înclinare; Blocare diferențial spate. |
5 |
| F50 | Sistem airbag | 5 |
| F51 | Filtru verde;
Radio auto; Convergență; Senzori parcare; CAF. |
5 |
| F53 | Bord;
Ceas pentru încălzire suplimentară |
5 |
| F89 | Gol | – |
| F90 | Releu T11a (30-86) pentru farurile de întâlnire stânga. | 7,5 |
| F91 | Releu T11b (30-86) pentru faruri de întâlnire dreapta. | 7,5 |
| F92 | Releu T12a (30-86) pentru proiectoare de ceață stânga. | 7,5 |
| F93 | Releu T12b (30-86) pentru proiectoare de ceață dreapta. | 7,5 |
| Nr | Releu | |
| T01а | Faruri de întâlnire stânga;
Regulator faruri. |
|
| T01b | Faruri de întâlnire dreapta | |
| Т11а | Faruri de drum stânga | |
| T11b | Faruri de drum dreapta | |
| Т12а | Proiectoare de ceață stânga | |
| Т12b | Proiectoare de ceață dreapta | |
| Т23а | Ștergător/Ștergătoare parbriz | |
| Т25а | Ridicător geam electric partea șoferului. | |
| Т25b | Geam electric partea șoferului. | |
| Т26а | Ridicător geam electric partea pasagerului | |
| Т26b | Geam electric partea pasagerului. | |
| Т37а | Ușă spate cu închidere centralizată | |
| Т37b | Închidere centralizată (comună) | |
| Т37с | Ușă laterală cu închidere centralizată | |
| T37d | Închidere centralizată a ușilor spate | |
| Т44 | Preluare baterie la tensiune minimă. | |

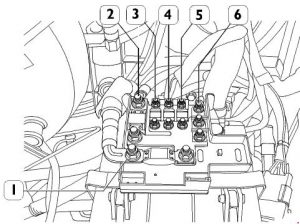

Cutia de siguranțe deasupra bateriei
| Nr | Descriere | Amperaj [A] |
| 1 | +30 pozitiv de la F75 pentru demaror, alternator
și frână (dacă este prezentă). |
500 |
| 2 | +30 pozitiv de la F70 pentru SCM BUS-BAR | 150 |
| 3 | +30 pozitiv de la F73 pentru preîncălzire
a bujiilor. |
60 |
| 4 | +30 pozitiv de la F72 pentru nodul de frânare | 40 |
| 5 | +30 pozitiv de la F7I pentru st putere COMPUTER | 80 |
| 6 | +30 pozitiv la F64 în SCM/A pentru senzor IBS pentru Stop & Start. | – |

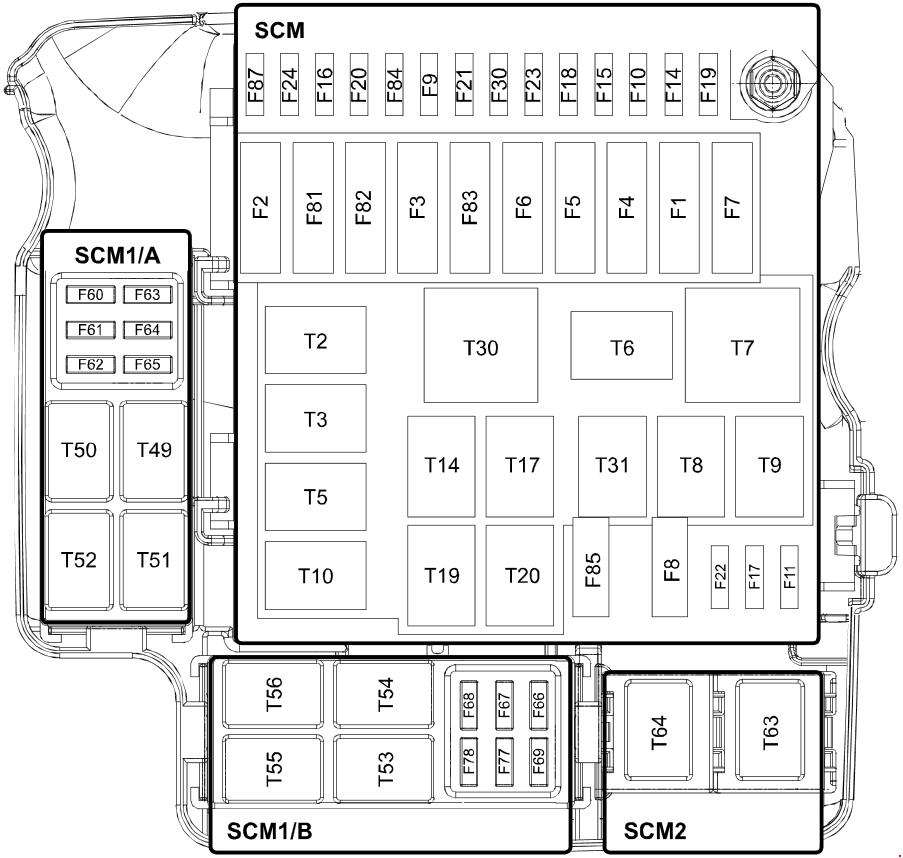

Releu compartiment motor și cutia de siguranțe
| Nr | Descriere | Amperaj [A] |
| F01 | Suspensie pneumatică | 40 |
| F02 | Cheie de aprindere | 30 |
| F03 | Ventilatoare de climatizare a cabinei și
încălzitor suplimentar al lichidului de răcire al motorului. |
40 |
| F04 | Sistem frâne (supape) | 30 |
| F05 | Suspensie pneumatică | 40 |
| F06 | SCM 1 / А – SCM 1 / В – alimentator SCM2 | 40 |
| F07 | Releu T7 (30-87) pentru descărcarea puterii de la întrerupătorul de aprindere. | 40 |
| F08 | Releu T8 (30-87) pentru pompa combustibil | 15 |
| F09 | Cutie automată | 30 |
| F11 | Releu T64 (30-87) pentru oglinzile exterioare încălzite și
parbrizul încălzit. |
15 |
| F11 | EDC FI A (sarcini primare) de la
injectoare RELEU PRINCIPAL (CNG) |
15 |
| F14 | Cutie automată;
RELEU PRINCIPAL T9 (86). |
10 |
| F15 | Releu T2 (30-87) pentru pompa
de răcire BOSCH. |
10 |
| F16 | Brichetă de la T7 | 15 |
| F17 | EDC FIC (sarcini secundare) de la
releul principal; Smart Drive Unit (CNG). |
10/15 |
| F18 | Bloc cutia diferențială spate | 30 |
| F19 | Releu T6 (30-87) pentru claxon | 7,5 |
| F20 | Priză 13 pini | 10 |
| F21 | Releu TI4 (30) pentru supapele
electromagnetice ale buteliilor (CNG). |
7,5 |
| F22 | EDC F1A și F1C (sarcini primare) de la
RELEU PRINCIPAL; Senzor de oxigen. |
20 |
| F22 | Port gunoi (CNG);
Senzori de oxigen (CNG). |
15 |
| F23 | Releu T19 (30-87) pentru ștergător parbriz | 30 |
| F24 | Priză de alimentare de la T7 | 15 |
| F30 | Releu T3 (30-87) pentru
luminile de poziție laterale. |
7,5 |
| F81 | Cutie automată | 30 |
| F82 | Computer bord 2 putere | 70 |
| F83 | Releu T30 (30-87) pentru ventilatoarele
de încălzire din interiorul cabinei. |
40 |
| F84 | Puterea electrovalvelor pentru cilindri | 15 |
| F84 | Releu T5 și T14 pentru ambreiaj Baruffaldi. | 7,5 |
| F85 | Releu T31 (30-87) pentru filtrul de combustibil și încălzitorul filtrului de sedimente. | 25 |
| F87 | EDC – cutie automată | 7,5 |
| F87 | 5SF – cutie automată | 7,5 |
| Releu | ||
| T02 | Pompă de răcire BOSCH | 20 |
| T02 | Ambreiaj Baruffaldi (CNG) | 20 |
| Т03 | Lumini de poziție laterale | 30 |
| T05 | Primul ambreiaj cu dinți Baruffaldi | 30 |
| T06 | Claxon | 20 |
| T07 | Descărcare de putere de la întrerupătorul de aprindere | 50 |
| T08 | Pompă combustibil | 20 |
| T09 | RELEU PRINCIPAL | 30 |
| T10 | Prevenirea pornirii motorului | 30 |
| T14 | A doua ambreiaj cu dinți Baruffaldi | 20 |
| T14 | Electrovalve ale buteliilor (CNG) | 20 |
| T17 | Ștergător parbriz | 10/20 |
| T19 | Activarea vitezei ștergătoarelor geamului interior. | 10/20 |
| T20 | Diagnosticare cu MODUS | 20 |
| Т30 | Ventilatoare încălzire cabina | 50 |
| T31 | Încălzitor filtru combustibil și filtru de sedimente | 30 |
| SCM1 / A | ||
| F60 | Climatizare suplimentară | 30 |
| F61 | Releu T51 (30-87) pentru compresorul aerului condiționat. | 7,5 |
| F62 | Releu T52 (30-87) pentru geamul spate încălzit dreapta. | 10 |
| F63 | Încălzirea geamului spate stânga încălzit;
Unitate de încălzire; Releu T56 (86) al compresorului. |
10 |
| F64 | Senzor IBS pentru Stop & Start | 5 |
| F65 | Releu T7 (30-87) pentru scaune încălzite. | 20 |
| Relee |
||
| T49 | Stop & start | 30 |
| T50 | Gol | – |
| T51 | Activarea compresorului aerului condiționat | 20 |
| T52 | Geamuri spate încălzite | 20 |
| SCM1 / B | ||
| F66 | Releu T54 (30-87) pentru ștergătoarele farurilor. | 15 |
| F67 | Gol | – |
| F68 | Gol | – |
| F69 | Opțional 4448 pentru autobuz | 5 |
| F77 | Gol | – |
| F78 | Gol | – |
| Relee | ||
| T53 | Dispozitiv de încălzire | 20 |
| T54 | Ștergătoare faruri | 20 |
| T55 | Pornire puternică | 10/20 |
| T56 | Lumini de stop cu retarder TELMA activat. | 10/20 |
| SCM2 | ||
| T63 | Gol | – |
| T64 | Oglinzi exterioare încălzite;
Parbriz încălzit. |
20 |
