Iveco Stralis – cutia de siguranțe

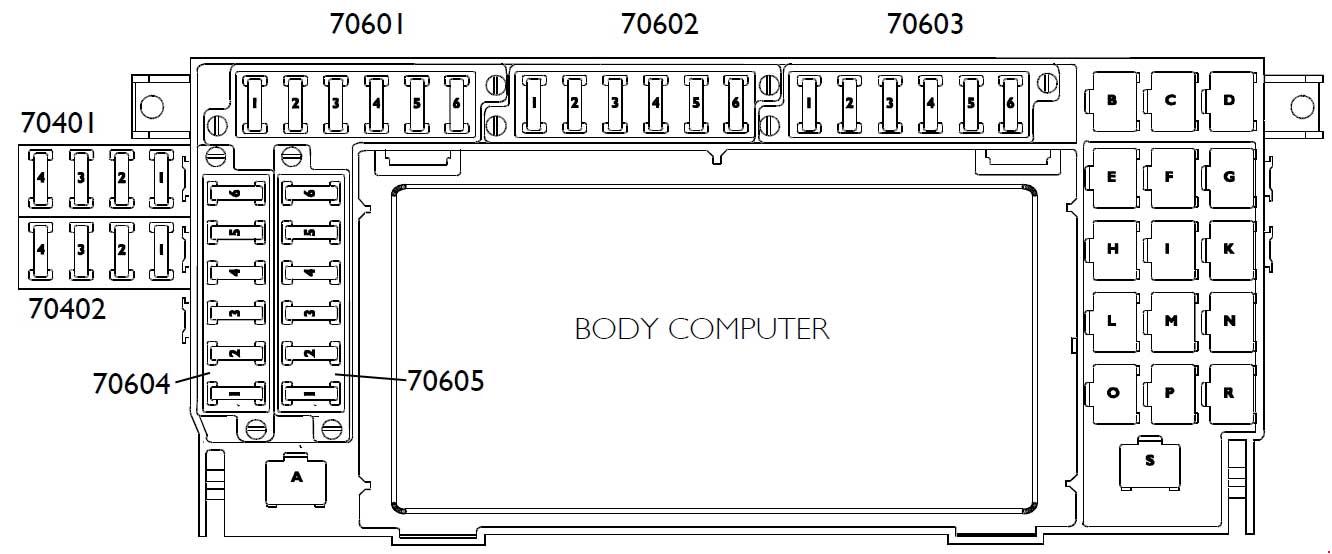

Iveco Stralis – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în Iveco Stralis este siguranța 5 în cutia de siguranțe
| Suport siguranță în
culoare neagră (70601) |
||
| Nr | Descriere | Amperaj [A] |
| 1 | Terminal 15 pentru climatizare,
filtru încălzit |
5 |
| 2 | Încălzitor mâncare + frigider / 1C / BM (OPT);
Conector diagnostic. |
10 |
| 3 | Contor turații / 1C / BM,
conector diagnostic |
3 |
| 4 | SWI | 3 |
| 5 | Brichetă / 24V / 12V;
Reductor de tensiune; Pre-amplificator. |
20 |
| 6 | Răsturnat în cabină;
Poziția farurilor; Prezență apă în filtrul combustibil; Electrovalvă de INTERCEPTARE. |
5 |
| Suport siguranță
culoare roșie (70602) |
||
| 1 | Eurotronic | 10 |
| 2 | Eurotronic | 10 |
| 3 | Iluminare interioară VDI;
Iluminare compartiment scule (AT). |
5 |
| 4 | EBS / Sistem antiblocare roți (ABS) | 5 |
| 5 | Sistem antiblocare roți (ABS) | 5 |
| 5 | EBS | 15 |
| 6 | EBS / Sistem antiblocare roți (ABS) | 15 |
| Suport siguranță
culoare naturală (70603) |
||
| 1 | Modul ușă operator (opțiune) | 20 |
| 2 | Modul ușă operator (opțiune) | 20 |
| 3 | Contor kilometri/IC,
Imobilizator |
15 |
| 4 | EDC | 20 |
| 5 | Calculator bord | 25 |
| 6 | Calculator bord | 25 |
| Suport siguranță
culoare neagră (70604) |
||
| 1 | Sistem climatizare | 15 |
| 2 | Sistem climatizare | 15 |
| 3 | Sistem climatizare | 5 |
| 4 | Încălzire suplimentară | 15 |
| 5 | Încălzire suplimentară | 5 |
| 6 | CM (modul cabină) / Opt,
încălzire oglindă |
20 |
| Suport siguranță
culoare naturală (70605) |
||
| 1 | EDC | 10 |
| 2 | Nivelare vehicul | 5 |
| 3 | Reglare nivel șasiu | 7,5 |
| 4 | Retarder cu CAN | 10 |
| 5 | Retarder cu CAN | 10 |
| 6 | Scaun încălzit,
lubrifiere centrală |
7,5 |
| Suport siguranță
de culoare neagră (70401) |
||
| 1 | Echipament | 3 |
| 2 | Echipament | 5 |
| 3 | Echipament | 7,5 |
| 4 | Iluminare interioară 12V | 5 |
| Suport siguranță
de culoare neagră (70402) |
||
| 1 | Parbriz încălzit | 30 |
| 2 | Parbriz încălzit | 30 |
| 3 | Filtru preîncălzit | 20 |
| 4 | – | – |
| Releu | ||
| A | – | |
| B | – | |
| C | Echipament preluare
putere EuroTronic 1 (25898). |
|
| D | Comutator manual la distanță
pentru climatizare (25545). |
|
| E | Comutator la distanță
pentru încălzitor apă (25325). |
|
| F | Echipament preluare putere
EuroTronic 2 (NA2) (25897). |
|
| G | Comutator manual la distanță
pentru climatizare (25544). |
|
| H | – | |
| I | Comutator manual la distanță
pentru climatizare (25874). |
|
| K | Comutator manual la distanță
pentru climatizare (25310) |
|
| L | – | |
| M | Comutator manual la distanță
pentru climatizare (25322). |
|
| N | Comutator manual la distanță
pentru climatizare (25332). |
|
| O | – | |
| P. | Comutator manual la distanță
pentru climatizare (25327). |
|
| R | Comutator manual la distanță
pentru climatizare (25332). |
|
| S | – | |
Comutatoare la distanță
Situat în spatele COMPUTERULUI DE CARCASĂ.
| Nr |
Descriere (cod element) |
| GA | Comutator la distanță filtru
pre-încălzitor (25825). |
| GB | 50A (terminal 15)
comutator la distanță (25213). |
| GC | 50 40A comutator la distanță pornire (25200) |
| GD | Comutator general la distanță
EDC (releu principal) (25924). |
| GE | Încălzire parbriz (25818 / A) |
| GF | Încălzire parbriz (25818 / B) |
Siguranțe suplimentare
| Nr | Descriere | Amperaj [A] |
| 1 | RFC (putere lumină spate dreapta) | 30 |
| 2 | RFC (putere lumină spate stânga) | 30 |
| 3 | FFC (putere lumină față dreapta) | 30 |
| 4 | FFC (putere lumină față stânga) | 30 |
| 5 | Echipament PTO ABS / EBS | 30 |
| 6 | – | – |
