Iveco Daily IV (2006-2011) – cutia de siguranțe
Iveco Daily IV (2006-2011) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Iveco Daily IV (2006-2011) este siguranța 33 în cutia de siguranțe de pe bord.

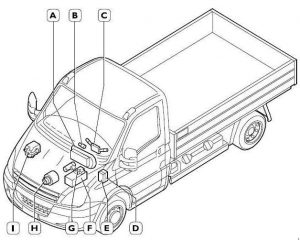

Poziție – siguranțe iveco daily
A. Set de semnalizatoare
B. Comutator cu cheie
C. Grup de comutatoare coloana volanului
D. Unitate centrală de legături “CPL”
E. Computer caroserie
F. Baterie
G. Unitate centrală de distribuție pozitivă (+30) “CBA”
H. Alternator
I. (Motor) unitate centrală de legături reciproce “CVM”.
Unitate centrală cu legătură pozitivă (CBA)
| Nr |
Amperi [A] |
Descriere |
| 1 | 500 | Pozitiv +30 pentru demarorul alternatorului |
| 2 | 150 | Pozitiv pentru unitatea centrală
care deschide motorul „CVM”. |
| 3 | 70 | Pozitiv +30 pentru „CPL” |
| 4 | 70 | Pozitiv +30 pentru „CPL” |
| 5 | 50 | Pozitiv +30 pentru bordul OPT |
| 6 | – | Pozitiv +30 pentru „CPL” –
setare preliminară OPT. |

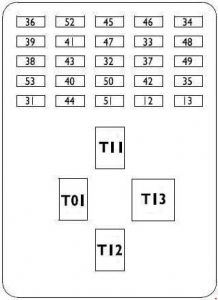

Unități centrale care leagă bordul (CPL)
| Nr |
Amp [A] |
Descriere |
| 12 | 7.5 | Faruri de întâlnire dreapta |
| 13 | 7.5 | Far de întâlnire stânga – poziția farului |
| 31 | 3 | Releu T08-T17 în CVM și BC |
| 32 | 15 | Ușă culisantă |
| 33 | 15 | Încălzitor aer; Brichetă. |
| 34 | 20 | Priză electrică |
| 35 | 10 | ABS8 sau ESP8. Telma |
| 36 | 20 | Închidere centralizată |
| 37 | 5 | Comutatoare lumină de stop |
| 38 | 10 | Alimentare relee lumini interioare. |
| 39 | 15 | Radio auto; Cronotahigraf. |
| 40 | 10 | Geam încălzit spate dreapta |
| 41 | 10 | Geam încălzit spate stânga |
| 42 | 5 | Comutator lumină marșarier |
| 43 | 20 | Ștergător parbriz |
| 44 | – | DISPONIBIL |
| 45 | – | DISPONIBIL |
| 46 | – | DISPONIBIL |
| 47 | 25 | Ridicător geam partea șoferului |
| 48 | 25 | Ridicător geam partea pasagerului |
| 49 | 15 | Control climatizare;
Radio auto; Scaune încălzite. |
| 50 | 5 | Sistem airbag |
| 51 | 5 | Cronotahigraf |
| 52 | – | DISPONIBIL |
| 53 | 7.5 | Set semnalizatoare;
Lumini spate proiectoare ceață. |
| Releu | ||
| T-01 | Faruri de întâlnire dreapta și stânga | |
| Z-11 | Geam spate încălzit | |
| Z-12 | Brichetă;
Încălzire; Sistem de climatizare. |
|
| Z-13 | Dezactivarea alimentării cu cheia | |
Unitate centrală de legătură „CVM”
| Nr |
Amperi [A] |
Descriere |
| 0 | 60 | Buji incandescente |
| 1 | 40 | ABS8 sau ESP8 |
| 2 | 30 | ABS8 sau ESP8 |
| 3 | 30 | ECU ESV1
(cutie automată). |
| 4 | 30 | ECU ESV1
(cutie automată). |
| 5 | 30 | Comutator pornire |
| 6 | 20 | Oglinzi și parbriz încălzite |
| 7 | 20 | Lumini de poziție laterale |
| 8 | 30 | Ventilatoare încălzire sau climatizare |
| 9 | 20 | Ștergător parbriz |
| 10 | 7.5 | Claxon |
| 11 | 10 | EDC16 (sarcini secundare) |
| 14 | 7.5 | Far de drum dreapta |
| 15 | 7.5 | Far de drum stânga |
| 16 | 5 | EDC16, T02, T14;
Încălzitor suplimentar. |
| 17 | 15 | EDC16
(sarcini principale) |
| 18 | 10 | ECU ESV1
(cutie automată) |
| 19 | 5 | Baruffaldi |
| 20 | 25 | Încălzitor filtru combustibil |
| 21 | 15 | Pompă combustibil |
| 22 | 25 | EDC16
(sarcini principale) |
| 23 | 10 | Încălzitor suplimentar |
| 24 | 15 | ECU ESV1
(cutie automată); PTO. |
| 26 | 10 | Priză pentru remorcă |
| 29 | 40 | Suspensie pneumatică |
| 30 | 15 | Proiectoare de ceață față
(stânga și dreapta) |
| 54 | 40 | Suspensie pneumatică |
| T02 | 20 | Faruri de întâlnire dreapta și stânga |
| T03 | 20 | Claxon |
| T05 | 20 | Alimentator Baruffaldi |
| T06 | 20 | Încălzire oglinzi și parbriz |
| T07 | 20 | Lumini de poziție laterale |
| T08 | 20 | Ventilatoare încălzire sau climatizare |
| T09 | 20 | EDC16 (releu principal) |
| T10 | 20 | Pompă combustibil |
| T14 | 20 | Proiectoare de ceață față
(stânga și dreapta). |
| T17 | 20 | Ștergător parbriz |
| T19 | 20 | Încălzitor filtru combustibil |
| T20 | 20 | Diagnosticare MODUS |
| T25 | 10/20 | Ștergător parbriz |
| T26 | 10/20 | Ștergător parbriz –
2 viteze. |
| (F26, F29, F54, T25, T26)
în containerul unității centrale. |
||
Cutia de siguranțe opțională (compartiment motor)
| Nr | Descriere | Amperi [A] |
| F-55 (2) | Lumini rotative | 10 |
| K-25 (5) | Conector remorcă | 10 |
| F-28 (8) | Alimentator APU | 15 |
| F-27 (11) | Lumini de lucru | 10 |
| Releu | ||
| T04 (1) | Lumini rotative | 20 |
| T16 (12) | Lumini de lucru | 10 |
| T15 (3) | Gol | – |
| T22 (4) | Pornire compresor climatizare | 20 |
| T18 (6) | Deconectare Baruffaldi | 20 |
| T24 (7) | Activare arbore transmisie | 20 |
| T23 (9) | Compresor climatizare | 20 |
| T21 (10) | Semnal activare compresor de la EDC 16 | 20 |
