Schema cutiei de siguranțe și relee – Infiniti JX35

Se referă la vehiculele produse în anii:

2012, 2013, 2014, 2015, 2016, 2017.

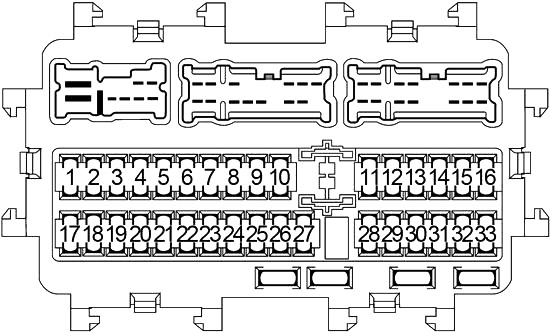

Cutia de siguranțe în habitaclu

Panoul cutiei de siguranțe se află în spatele compartimentului portbagaj partea șoferului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10	Modul control caroserie (BCM), întrerupător sistem avertizare, oglindă retrovizoare interioară anti-orbire, sistem iluminare automată, lampă marșarier a poziționatorului automat, sistem lumini de zi, sistem asistență la condus, lampă proiectoare de ceață față, ștergător parbriz față și sistem spălare, far, sistem orientare faruri, transmițător-receptor universal Homelink, iluminare, oglindă retrovizoare interioară, sistem cheie inteligentă/funcție pornire motor, lampă de bun venit, IVIS, sistem trapă, lumini de staționare, lumini număr înmatriculare, lumini spate, sistem închidere electrică, scaune electrice, sistem geamuri electrice, dezghețare lunetă spate, ștergător spate și sistem spălare, sistem monitorizare presiune pneuri, remorcă, semnalizatoare și lumini de avertizare, sistem siguranță vehicul, sistem avertizare acustică, întrerupător memorie scaune
2	15	Modul control caroserie (BCM)
3	15	Modul control caroserie (BCM), sistem închidere electrică, sistem cheie inteligentă/funcție pornire motor, sistem siguranță vehicul
4	15	Modul control caroserie (BCM), sistem închidere electrică, sistem cheie inteligentă/funcție pornire motor, sistem siguranță vehicul
5	–	–
6	–	–
7	–	–
8	–	–
9	20	În compartiment motor spate
10	10	Întrerupător lumini stop, modul control caroserie (BCM), cruise control inteligent (ICC) releu oprire frână, modul control motor (ECM)
11	15	Amplificator audio Bose
12	15	Amplificator audio Bose
13	10	Contor combinat
14	5	Control climatizare, sistem moduri condus, volan încălzit, sistem centuri siguranță față în caz de coliziune, senzor ploaie
15	15	Sistem audio, unitate control AV, display, tuner radio satelit, unitate control Bluetooth, comutator video, prize auxiliare spate, display tetieră, unitate control telematică (TCU)
16	5	Modul control caroserie (BCM)
17	15	Motor ventilator față
18	–	–
19	20	Brichetă

Număr	Amperi [A]	Descriere
20	20	La panoul de alimentare spate
21	20	La panoul de alimentare față
22	10	Dezghețător oglinzi exterioare
23	15	Dezghețător lunetă spate
24	15	Dezghețător lunetă spate
25	10	Buzzer cheie inteligentă, întrerupător aprindere cu buton, modul control tracțiune integrală (AWD), conector interfață date, receptor deschidere la distanță vehicul fără cheie, unitate control revenire putere spătar scaun, modul control transmisie (TCM)
26	5	Întrerupător reglaj faruri
27	15	Motor ventilator față
28	15	Scaun încălzit pe rândul al doilea
29	5	Sistem audio, unitate control AV, unitate control monitor ambiental, unitate control telematică (TCU), unitate control sonar, oglindă retrovizoare interioară anti-orbire, releu remorcă №1, releu remorcă №2, releu marșarier remorcă, releu scaun încălzit, control climatizare
30	10	Unitate control Bluetooth, unitate control sisteme avansate asistență conducere (ADAS), senzor cruise control inteligent (ICC), releu oprire frână ICC, întrerupător poziție pedală frână, modul control motor (ECM), buzzer avertizare, radar lateral (LH/RH), cameră bandă, conector interfață date, electrovalvă controlată electronic pentru montaj motor, control climatizare, ionizator, senzor detectare gaze evacuare/mirosuri neplăcute din exterior, releu PTC nr. 1, releu PTC nr. 2, întrerupător principal ieșire aer condiționat 120 V, priză alimentare
31	5	Contor combinat
32	10	Unitate senzor diagnosticare sistem airbag, unitate control sistem clasificare pasageri
33	–	–
74	10	Releu încălzit

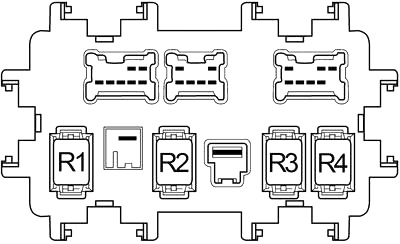

Relee
R1	Aprindere №2
R2	Motor ventilator
R3	Dezghețător lunetă spate
R4	Accesoriu №1

Compartiment motor

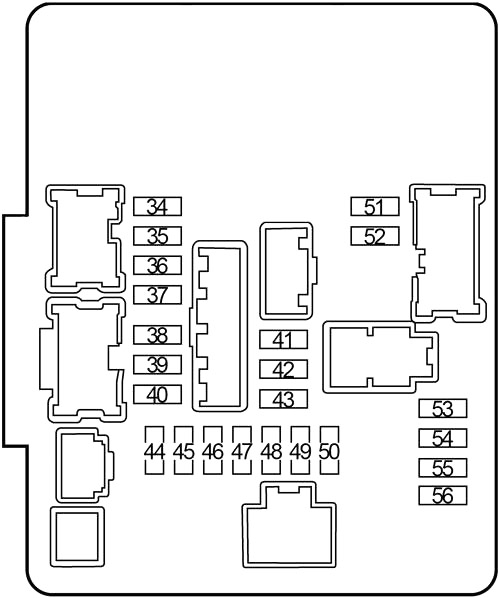

Cutia de siguranțe 1

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
34	10	Far dreapta (faruri de întâlnire)
35	10	Far stânga (faruri de întâlnire)
36	15	Far dreapta (faruri de drum)
37	15	Far stânga (faruri de drum)
38	10	Modul control motor (ECM), electrovalvă electromagnetica de control VIAS, electrovalvă de control a rezervorului EVAP, releu motor control clapetă
39	10	Modul control motor (ECM), electrovalvă electromagnetica de reglare a fluxului rezervor EVAP, electrovalvă electromagnetica de reglare a distribuției supapelor de admisie, electrovalvă electromagnetica de blocare intermediară a distribuției supapelor de admisie, electrovalvă electromagnetica de reglare a distribuției supapelor de evacuare, senzor debit masic aer
40	15	Senzori oxigen încălziți, senzori raport aer-combustibil
41	30	Releu ștergător parbriz față
42	15	Releu proiectoare de ceață față
43	10	Releu lumini de zi
44	15	Bobine de aprindere, condensator, modul control motor (ECM)

Număr	Amperi [A]	Descriere
45	10	Bancă injectoare, modul control motor (ECM)
46	10	Comutator interval transmisie, modul control transmisie (TCM), senzor principal viteză, senzor viteză intrare, senzor viteză ieșire
47	15	Releu pompă combustibil
48	10	Releu ventilator răcire, motoare direcționale faruri, comutator direcție faruri, senzor debit transmisie
49	10	Unitate control tracțiune integrală (AWD), modul control asistență direcție, releu electrovalvă ABS, releu motor ABS, senzor unghi direcție, senzor viteză înclinare/parte/întârziere G
50	10	Sistem spălare ștergător/ștergătoare parbriz față și spate, comutator combinat
51	10	Lumini spate, lumini număr înmatriculare, releu remorcă №1, comutator reglare faruri, lampă compartiment torpedou, iluminare
52	10	Lumini poziție, lumini contur laterale
53	10	Releu climatizare
54	–	–
55	15	Releu motor control clapetă
56	10	Modul control motor (ECM)

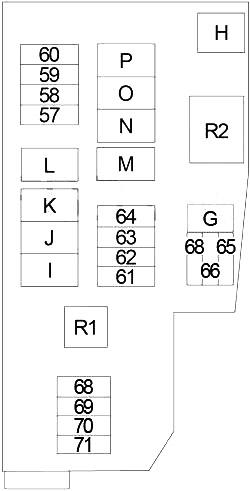

Cutia de siguranțe 2

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
57	10	Alternator, releu claxon de siguranță împotriva furtului
58	10	Sistem audio BOSE
59	30	Releu PTC nr. 1 (încălzitor PTC)
60	30	Releu PTC nr. 2 (încălzitor PTC)
61	30	Releu remorcă nr. 2 (priză remorcă)
62	10	Unitate control tracțiune integrală (AWD)
63	15	Releu claxon, sistem cheie inteligent
64	30	Unitate control revenire putere spătar scaun
65	10	Releu accesorii nr. 2 (modul control AV, tuner radio satelit, grup comutatoare climatizare și AV, unitate control Bluetooth, priză alimentare unitate control monitor cu vedere 360 grade, comutator video, prize auxiliare spate, unitate control telematică (TCU), comutator telematic, comutator control la distanță oglindă, contor combinat)
66	15	Partea pasagerului: scaun cu climatizare, scaun încălzit
67	10	Releu remorcă nr. 1 (priză remorcă)
68	15	Partea șoferului: scaun cu climatizare, scaun încălzit
69	30	Sistem invertor

Număr	Amperi [A]	Descriere
70	20	Releu motor ventilator spate
71	20	Releu motor ventilator spate
G	30	Frână electrică (remorcă)
H	60	Releu ventilator răcire
I	50	Sistem antiblocare roți (ABS) (releu motor)
J	30	Sistem antiblocare roți (ABS) (releu electrovalvă)
K	40	Releu aprindere nr. 2 (siguranțe: “28”, “29”, “30”, “31”, “32”), releu demaror, releu control demaror
L	30	Sistem centuri de siguranță față în caz de coliziune (pe partea șoferului)
M	30	Sistem centuri de siguranță față în caz de coliziune (pe partea pasagerului)
N	40	Sistem automat uși spate
O	40	Modul control caroserie (BCM), sistem iluminare automată, sistem automat uși spate, lampă marșarier, sistem blocare cutie CVT, sistem lumini de zi, lampă proiectoare ceață față, ștergător față și sistem spălare, far, sistem reglare faruri, volan încălzit, iluminare, sistem cheie inteligentă/funcție pornire motor, sistem cheie inteligentă, lampă de bun venit interioră, IVIS, sistem trapă, lumini de oprire, lumini număr, lumini spate, sistem închidere electrică, scaune electrice, sistem geamuri electrice, dezghețare lunetă spate, ștergător spate și sistem spălare, sistem monitorizare presiune pneuri, remorcă, semnalizatoare și lumini avertizare, sistem siguranță vehicul, sistem avertizare acustică, poziționator automat condus, coloana volan reglabilă în înălțime și telescopic
P	–	–
Relee
R1	Claxon
R2	Ventilator răcire

Cutie releu 1

Număr	Amperi [A]	Descriere
72	10	Releu de rezervă pentru remorcă
73	15	Releu de semnalizare pentru remorcă (stânga), releu de semnalizare pentru remorcă (dreapta)
74	10	Releu încălzit
Releu
R1	PTC №2
R2	Cruise control inteligent (ICC) menținerea frânei
R3	Accesoriu №2
R4	–
R5	PTC №1

Cutie releu 2

Număr	Amperi [A]	Descriere
75	10	Sistem de asistență la condus
Releu
R1	–
R2	–
R3	–
R4	Lumini de zi

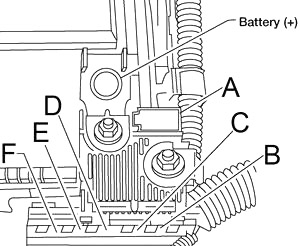

Număr	Amperi [A]	Descriere
A	250	Generator, demaror, siguranță: “B”, “C”, “D”
B	100	Siguranță: “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64”, “72”, “73”, “H”, “I”, “J”, “K”, “L”, “M”, “N”, “O”
C	80	Releu superior al farurilor (siguranțe: “34”, “35”), releu faruri de întâlnire (siguranțe: “36”, “37”), releu lumină spate (siguranțe: “51”, “52”), siguranță: “41”, “42”, “43”, “68”, “69”, “70”, “71”
D	100	Modul control asistență la direcție
E	80	Releu modul control motor (siguranțe: “38”, “39”, “40”), releu aprindere nr. 1 (siguranțe: “44”, “45”, “46”, “47”, “48”, “49”, “50”) Siguranțe: “53”, “55”, “56”
F	100	Releu accesorii nr. 1 (siguranțe: “19”, “20”, “21”), releu dezghețare lunetă spate (siguranțe: “22”, “23”, “24”), releu motor ventilator (siguranță: “17”, “27”), Siguranțe: “1”, “2”, “3”, “4”, “9”, “10”, “11”, “12”, “13”, “14”, “15”, “16”, “25”, “65”, “66”, “67”, “G”
