Infiniti FX35 (2003-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti FX35 (2003–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Infiniti FX35

Se referă la vehiculele produse în anii:

2003, 2004, 2005, 2006, 2007, 2008.

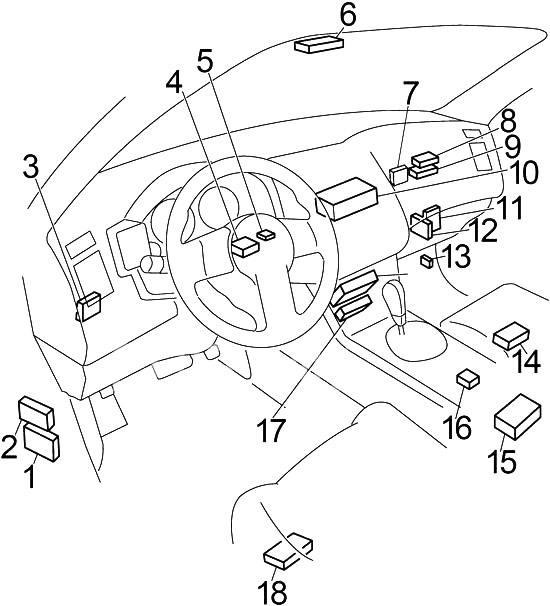

Habitaclu

1. Modul control caroserie (BCM)
2. Cutia de siguranțe
3. Unitate cheie inteligentă
4. Unitate blocare volan
5. Amplificator antenă NATS
6. Cameră avertizare părăsire bandă (LDW)
7. Unitate control avertizare presiune pneuri scăzută
8. Adaptor TEL
9. Display
10. Contor kilometraj unificat și amplificator climatizare
11. Unitate control pilot automat inteligent (ICC)
12. Modul control motor (ECM)
13. Unitate control AWD
14. Unitate control automată poziționator tracțiune
15. Unitate control NAVI
16. Unitate senzor diagnostic airbag
17. Unitate control cameră marșarier
18. Unitate control scaun șofer

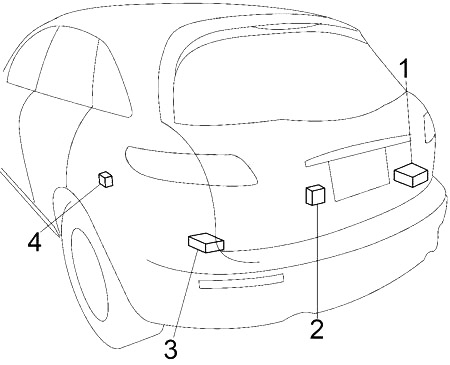

1. Amplificator audio BOSE
2. Unitate control închidere uși spate
3. Unitate control lampă spate combinată
4. 2003-2005: Releu lampă rezervă

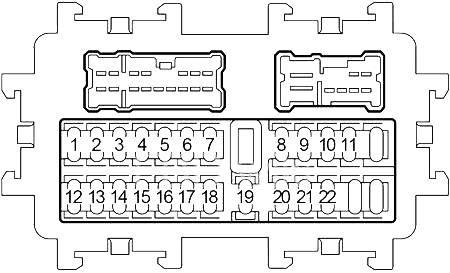

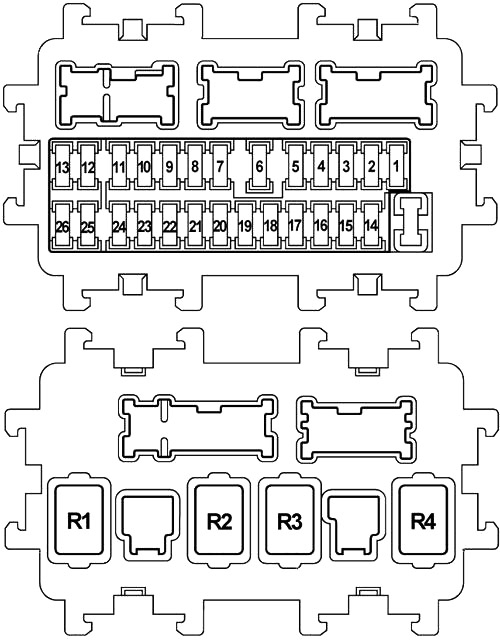

Cutia de siguranțe în habitaclu

Panoul de siguranțe se află în partea inferioară partea șoferului în spatele panoului picioarelor.

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
1	15	Controler caroserie (BCM), modul control motor (ECM), injectoare combustibil
2	15	La punctul de alimentare al portbagajului
3	15	Priză alimentare spate
4	15	Priză alimentare față №2
5	–	–
6	10	Audio, display unitate control, tuner radio satelit, contor kilometraj unificat și amplificator climatizare, întrerupător climatizare și AV, amplificator antenă, controler caroserie (BCM), unitate control cameră marșarier, unitate control NAVI, cititor DVD, adaptor TEL, unitate cheie inteligentă, antenă cheie externă, contor kilometraj combinat
7	15	Priză alimentare față №1
8	15	Oglindă încălzită
9	10	Contor kilometraj combinat, unitate control poziționator tracțiune automată
10	15	Motor ventilator, contor kilometraj unificat și amplificator climatizare
11	15	Motor ventilator, contor kilometraj unificat și amplificator climatizare
12	10	Cruise control inteligent (ICC), senzor ICC, întrerupător frână ICC, releu oprire frână ICC, modul control motor, contor kilometraj unificat și amplificator climatizare, întrerupător lumină de stop, electro-magnet blocare cutie, electrovalvă ECV (compresor climatizare), display unitate control, unitate control NAVI, unitate adaptor TEL, modul cheie inteligentă, senzor unghi direcție, întrerupător mod zăpadă, întrerupător avertizare părăsire bandă (LDW), unitate cameră LDW, gong LDW, oglindă retrovizoare automată anti-orbire (busolă), întrerupător frână ASCD, releu dezghețare lunetă spate, unitate control AWD

Număr	Amperaj [A]	Descriere
13	10	Unitate senzor diagnostic sistem airbag, unitate control sistem clasificare pasageri
14	10	Contor kilometraj combinat
15	10	Comutator scaun încălzit
16	10	2003-2005: Senzori de oxigen, senzori raport aer-combustibil
17	20	Amplificator audio BOSE
18	15	Unitate control închidere uși spate
19	10	Contor kilometraj combinat, contor kilometraj unificat și amplificator climatizare, interfață date, unitate control cameră marșarier, martor siguranță, ceas
20	10	Comutator lumină de stop, pilot automat inteligent (ICC), releu oprire frână ICC, Sistem antiblocare roți (ABS), contor kilometraj unificat și amplificator climatizare, unitate control lămpi spate combinate
21	10	Unitate control AWD
22	15	Modul control caroserie (BCM), comutator cheie, comutator cheie și comutator buton aprindere, amplificator antenă NATS, unitate control poziționator tracțiune automată

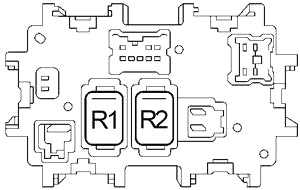

Releu
R1	Ventilator răcire
R2	Accesoriu

Compartiment motor

1. Cutia de siguranțe №2
2. Cutia releu №1
3. Cutia de siguranțe №1 (IPDM)
4. Suport siguranță topită
5. 2006-2008: Cutia releu №2
6. Motor ștergător față
7. Unitate control ABS

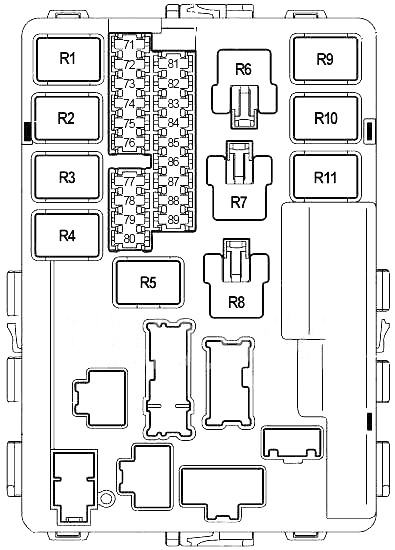

Cutia de siguranțe a compartimentului motor 1

Lângă baterie.

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
71	10	Releu lampă spate, lampă de staționare, lampă spate, lampă de contur lateral, procesor IPDM, control unghi faruri, unitate control lampi spate combinate, lampă număr, lampă în compartiment motor, întrerupător combinat, microfon (iluminare: dispozitiv A/T, întrerupător mod zăpadă, întrerupător VDC OFF, ceas, întrerupător de urgență, întrerupător scaun încălzit, întrerupător telecomandă oglindă portieră, întrerupător LDW, întrerupător climatizare și AV, player DVD, priză alimentare față)
72	10	Far dreapta (faruri de întâlnire)
73	30	Releu ștergător parbriz față
74	10	Far stânga (faruri de întâlnire)
75	20	Releu dezghețare lunetă spate
76	15	Far dreapta (lumini de poziție)
77	20	Modul control motor (ECM), releu ECM, electrovalvă control distribuție supapă admisie, senzor masă aer, senzor poziție arbore cotit, senzori poziție arbore cu came, electrovalvă control volum preluare absorbitor EVAP, bobine de aprindere, condensator, senzori poziție control distribuție supapă admisie (VK45DE)
78	15	Procesor IPDM, dezghețare ștergător parbriz față
79	10	Cuplaj compresor climatizare
80	20	Releu dezghețare lunetă spate, siguranță: “8”
81	15	Releu pompă combustibil, grup senzor nivel combustibil și pompă combustibil, modul control motor (ECM)
82	10	Sistem antiblocare roți (ABS)
83	10	Modul control cutie (TCM), releu lampă marșarier, unitate control display, unitate control NAVI, unitate control cameră marșarier
84	10	Întrerupător combinat, sistem ștergătoare față și spate
85	10	Senzori raport aer-combustibil, senzori oxigen încălziți

Număr	Amperaj [A]	Descriere
86	15	Far stânga (lumini de poziție)
87	15	Releu motor control clapetă, modul control motor (ECM)
88	15	Releu faruri față proiectoare de ceață
89	10	Interfață date, supapă control ventilare absorbant EVAP, supapă electromagnetică control VIAS (VK45DE)
Releu
R1	Modul control motor
R2	Far – faruri de întâlnire
R3	Far – lumini de poziție
R4	Demaror
R5	Aprindere
R6	Ventilator răcire (№3)
R7	Ventilator răcire (№1)
R8	Ventilator răcire (№2)
R9	Motor control clapetă
R10	Pompă combustibil
R11	Far față proiectoare de ceață

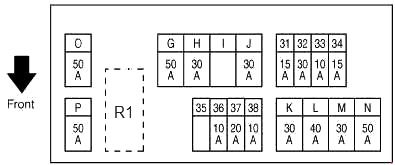

Cutia de siguranțe a compartimentului motor 2

Lângă baterie.

Număr	Amperaj [A]	Descriere
31	30	Lumini remorcă
32	15	Audio, subwoofer, unitate control display, întrerupător climatizare și AV, unitate control NAVI, player DVD, adaptor TEL
33	10	Alternator
34	15	Releu claxon
35	10	Pilot automat inteligent (ICC)
36	10	Releu lumini de zi
37	10	Modul control cutie (TCM)
38	10	Modul cheie inteligentă, întrerupător cheie și întrerupător manetă aprindere, releu de deblocare partea pasagerului, modul blocare volan, avertizor sonor cheie inteligentă
F	40	Întrerupător aprindere, releu demaror
G	40	Releu ventilator răcire №1, releu ventilator răcire №3
H	40	Releu ventilator răcire №2
I	50	Sistem antiblocare roți (ABS)
J	–	–
K	30	Releu accesoriu №2 (Siguranțe: “2”, “3”)
L	30	Sistem antiblocare roți (ABS)
M	50	Modul control caroserie (BCM), unitate control poziționator tracțiune automată, scaun electric, alimentare geam, trapă, ștergător spate, iluminare interioară, semnalizatoare, urgență
Relee
R1	Claxon
R2	Accesoriu 2



Cutia releu 1

Număr	Releu
R1	Lumină de zi
R2	Frână ICC
R3	Dezghețare lunetă spate



Bloc releu 2

Număr	Releu
R1	Bec de rezervă
R2	–

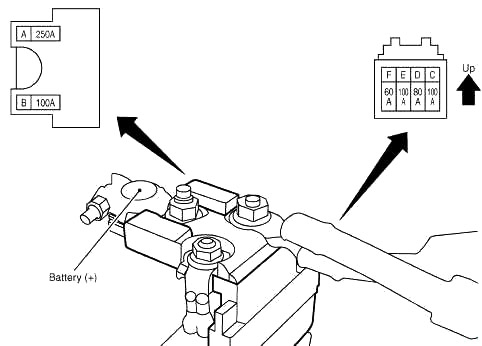

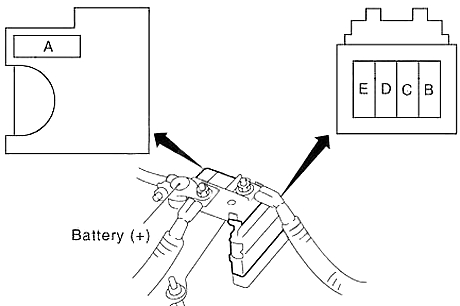

Bloc siguranțe ars

Număr	Amperaj [A]	Descriere
A	120	Alternator, Siguranță: “B”, “C”
B	100	Siguranță: “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “K”, “L”, “M”
C	80	Releu faruri de drum (siguranțe: “72”, “74”), releu faruri de întâlnire (siguranțe: “76”, “86”), Siguranțe: “71”, “73”, “75”, “87”, “88”
D	60	Releu accesoriu (Siguranțe: “4”, “6”, “7”), Releu ventilator (Siguranțe: “10”, “11”), Siguranțe: “17”, “18”, “19”, “20”, “21”, “22”
E	80	Releu aprindere (releu climatizare, releu ștergător parbriz față, releu ștergător parbriz față superior, Siguranțe: “81”, “82”, “83”, “84”, “85”, “89”), Siguranțe: “77”, “78”, “79”, “80”
