Infiniti Q50 (2013-2015) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti Q50 (2013–2015), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Schema siguranțelor și releelor – Infiniti Q50

Se referă la vehiculele produse în anii:

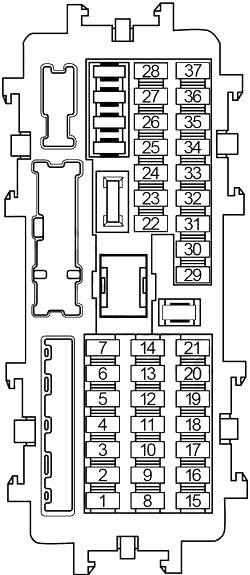

Siguranțe în habitaclu

Blocul siguranțe se află în partea inferioară pe partea șoferului în spatele panoului piciorului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10	Instrument combinat, unitate de control monitor cu vedere la 360 de grade, amplificator automat al climatizării, întrerupător integrat, amplificator Bose, unitate de control telematică (TCU), întrerupător telematic, întrerupător principal al geamului electric (întrerupător al oglinzii retrovizoare la distanță în ușă), unitate de control display, intrare date externă, unitate de control Navi, unitate de control AV
2	5	Modul control caroserie (BCM)
3	15	Amplificator BOSE
4	5	Unitate control centură de siguranță înainte de accident, interfață legătură date, oglindă retrovizoare automată și anti-orbire, senzor ploaie, avertizare acustică inteligentă a cheii
5	15	Amplificator BOSE
6	10	Amplificator automat al climatizării, întrerupător cu buton de aprindere, instrument combinat, întrerupător integrat
7	15	Unitate control cu display, cutia de intrare date externă, unitate control telematică (TCU), unitate control AV, unitate control Navi, unitate control monitor Around View
8	10	Dezghețare oglindă
9	20	Dezghețare lunetă spate
10	20	Dezghețare lunetă spate
11	5	Releu lampă de urgență, instrument combinat, întrerupător integrat
12	10	Releu blocare cutie de viteze, motor de direcționare faruri (SX/DX), senzor detectare gaze de eșapament/mirosuri neplăcute din exterior, actuator rotativ far (stânga și dreapta), întrerupător poziție pedală frână, întrerupător lumini de stop, modul control șasiu, compresor, modul control forță direcție, unitate control asistență la direcție, amplificator automat al climatizării, unitate control Navi, ionizator, modul control asistent faruri de drum, oglindă retrovizoare interioară automată anti-orbire, interfață legătură date
13	10	Unitate senzor diagnosticare sistem airbag, unitate control sistem clasificare pasageri
14	5	Unitate control cu display, unitate control sonar, unitate control telematică (TCU), unitate control monitor cu vedere la 360 de grade, releu scaun încălzit, gateway Can, unitate cameră bandă, unitate control sistem iluminare față adaptiv (AFS)
15	5	Întrerupător selecție mod condus, întrerupător control instrument, selector cutie automată, lampă în compartiment portbagaj, întrerupător memorie scaun, întrerupător triplu, întrerupător combinat (cablu spirală), întrerupător integrat, întrerupător telematic
16	–	–
17	5	Receptor acces la distanță fără cheie, unitate control tracțiune integrală (AWD), gateway Can
18	–	–
19	10	Întrerupător lumini de stop, modul control caroserie (BCM), releu oprire frână control de croazieră inteligent (ICC)
20	10	Modul control caroserie (BCM)
21	–	–

Număr	Amperi [A]	Descriere
22	10	Unitate de control a sistemelor avansate de asistență pentru șofer (ADAS), radar lateral, modul control releu de asistență șofer, modul control tracțiune integrală (AWD)
23	–	–
24	–	–
25	20	Priză alimentare №1, Priză alimentare №2
26	–	–
27	15	Motor ventilator
28	15	Motor ventilator
29	–	–
30	15	Modul control caroserie (BCM), întrerupător memorie scaun (cu poziționator automat)
31	–	–
32	15	Releu scaun încălzit
33	15	Modul control caroserie (BCM)
34	–	–
35	–	–
36	10	Releu volan încălzit
37	–	–
Relee
R1	Dezghețare lunetă spate
R2	Accesoriu
R3	Priză alimentare
R4	Aprindere
R5	Ventilator

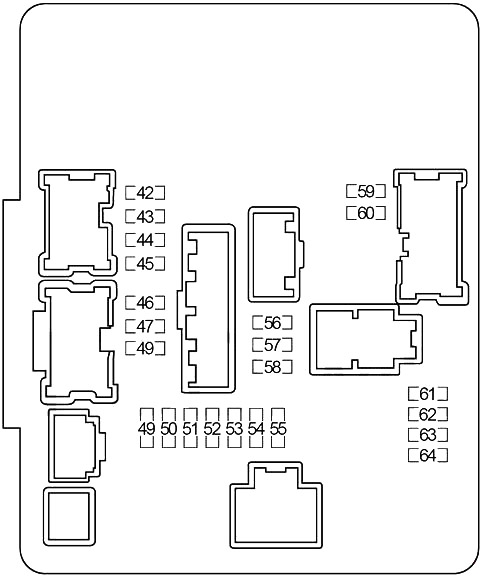

Siguranțe în compartiment motor 1

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
42	10	Far dreapta (faruri de întâlnire)
43	10	Far stânga (faruri de întâlnire)
44	15	Far dreapta (faruri de drum)
45	15	Far stânga (faruri de drum)
46	10	Modul control motor (ECM), senzori de debit masic de aer, electrovalvă de reglare a volumului de purificare a rezervorului EVAP
47	10	Supapă de control a ventilării rezervorului EVAP, electrovalvă de control a fazei supapei de admisie, modul control al evenimentului variabil al supapei și ridicare (VVEL)
48	15	Senzori raport aer-combustibil, senzori de oxigen încălziți
49	15	Bobine de aprindere, condensator
50	10	Injectoare combustibil, modul control motor (ECM)
51	10	Modul control transmisie (TCM)
52	15	Releu pompă combustibil

Număr	Amperi [A]	Descriere
53	10	Releu ventilator răcire 1
54	10	Sistem antiblocare roți (ABS), senzor inteligent al cruise control (ICC), releu oprire frână ICC, actuator pedala accelerației / senzor poziție pedala accelerației, senzor unghi de direcție
55	10	Pompă spălător parbriz
56	30	Releu ștergător față
57	15	Releu proiectoare de ceață față
58	10	Releu lumini de zi
59	10	Lumini spate/parcare (partea stângă)
60	10	Lumini spate/parcare (partea șoferului), lumini pentru hărți, lumini interioare, grup comutator cerere deschidere portbagaj
61	10	Releu climatizare
62	–	–
63	15	Releu motor control clapetă
64	10	Modul control motor (ECM)

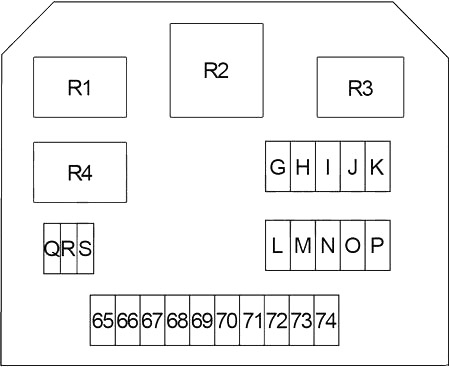

Siguranțe în compartiment motor 2

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
65	10	Releu claxon siguranță vehicul
66	15	Releu claxon
67	10	Actuator pedala accelerației / senzor poziție pedala accelerației (cu cruise control inteligent (ICC))
68	10	Modul control transmisie (TCM)
69	10	Alternator
70	10	Modul control tracțiune integrală (AWD)
71	–	–
72	10	Releu lumini de zi
73	10	Releu lumini de zi
74	–	–
G	60	Control direct adaptiv: modul control forță direcție
H	100	Control direct adaptiv: modul control secundar unghi direcție
I	–	–

Număr	Amperi [A]	Descriere
J	100	Control direct adaptiv: modul control principal al unghiului de direcție
K	–	–
L	30	Sistem antiblocare roți (ABS)
M	40	Modul control caroserie (BCM), întrerupător automat (unitate control poziționator automat, priză alimentare)
N	50	Sistem antiblocare roți (ABS)
O	50	Releu ventilator răcire №1
P	50	Releu motor actuator eveniment variabil și ridicare (VVEL)
Q	30	Unitate control centuri siguranță înainte de accident (partea pasagerului) (cu pilot automat inteligent (ICC))
R	30	Releu aprindere (Siguranțe: “11”, “12”, “13”, “14”, “22”)
S	30	Unitate control centuri siguranță înainte de accident (partea șoferului) (cu pilot automat inteligent (ICC))
Releu
R1	Claxon
R2	Ventilator răcire 1
R3	Lumini de zi
R4	Claxon siguranță vehicul

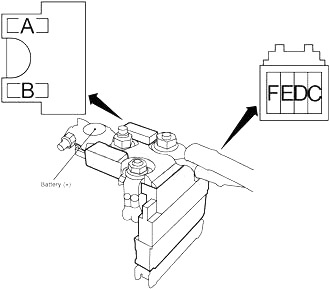

Bloc siguranțe siguranță

Număr	Amperi [A]	Descriere
A	250	Demaror, Alternator, Siguranță: “E”, “D”, “C”
B	–	–
F	60	Releu superior al farurilor (siguranțe: “42”, “43”), releu al farurilor de întâlnire (siguranțe: “44”, “45”), releu al luminilor spate (siguranțe: “59”, “60”), siguranță: “56”, “57”, “58”
E	100	Releu accesorii (releu priză alimentare, siguranță: “1”), releu priză alimentare (siguranță: “25”), releu dezghețare lunetă spate (siguranțe: “8”, “9”, “10”), releu ventilator (siguranțe: “27”, “28”), Siguranță: “2”, “3”, “4”, “5”, “6”, “7”, “15”, “17”, “19”, “20”, “30”, “32”, “33”, “36”
D	80	Releu modul control motor (ECM) (siguranțe: “46”, “47”, “48”), releu aprindere (siguranțe: “49”, “50”, “51”, “52”, “53”, “54”, “55”), Siguranță: “61”, “63”, “64”
C	100	Siguranță: “65”, “66”, “67”, “68”, “69”, “70”, “72”, “73”, “G”, “H”, “J”, “L”, “M”, “N”, “O”, “P”, “Q”, “R”, “S”
